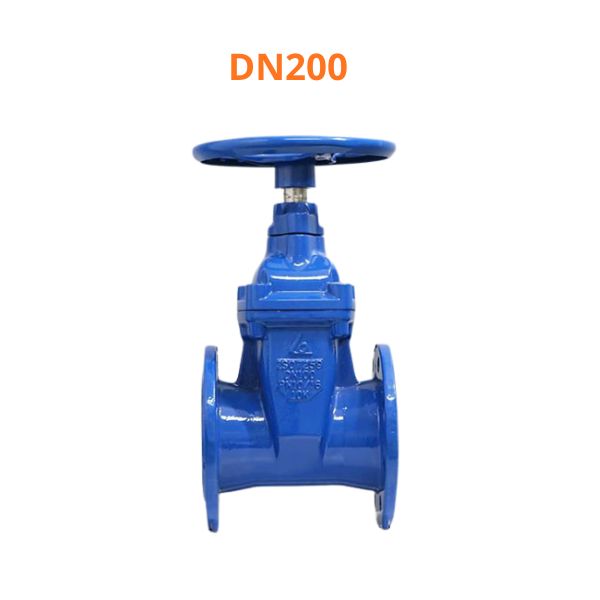

Shinyi GVHX DN200

Shinyi GVHX-0200 là dòng van cổng ty chìm tay quay Shinyi được lắp đặt phổ biến trên các tuyến ống DN200 trong hệ thống cấp nước

1. Shinyi GVHX-0200 phù hợp với đường ống nào

Khi lựa chọn van cổng Shinyi, việc xác định đúng kích thước đường ống là yếu tố quan trọng giúp hệ thống hoạt động hiệu quả và hạn chế tổn thất áp lực. Model GVHX-0200 được thiết kế cho:

• Đường ống DN200
• Đường ống thép có đường kính ngoài khoảng 219 mm
• Đường ống gang sử dụng tiêu chuẩn mặt bích PN10, PN16 hoặc PN25
• Tuyến ống truyền tải nước sạch có lưu lượng lớn
• Hệ thống cấp nước khu công nghiệp, khu đô thị và nhà máy nước

Nhờ kết cấu van cổng mặt bích chắc chắn, van GVHX DN200 phù hợp với các tuyến ống cố định yêu cầu độ ổn định cao trong quá trình vận hành lâu dài

2. Tiêu chuẩn kỹ thuật của Shinyi GVHX DN200

Một trong những điểm giúp Shinyi GVHX DN200 được sử dụng rộng rãi là khả năng đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế. Các tiêu chuẩn chính của van cổng DN200 model Shinyi GVHX-0200 là:

• Thiết kế theo BS 5163-1
• Tuân thủ BS EN 1074-1
• Đáp ứng AWWA C509
• Phù hợp ISO 7259

Tiêu chuẩn kết nối của Shinyi GVHX-0200 là:

• BS4504
• DIN 2632
• DIN 2633
• JIS B2220
• ASME B16.42 150LB

Tiêu chuẩn chiều dài lắp đặt của Shinyi GVHX DN200 là:

• BS EN 558-1 Series 3
• ISO 5752 Series 3
• ASME B16.10

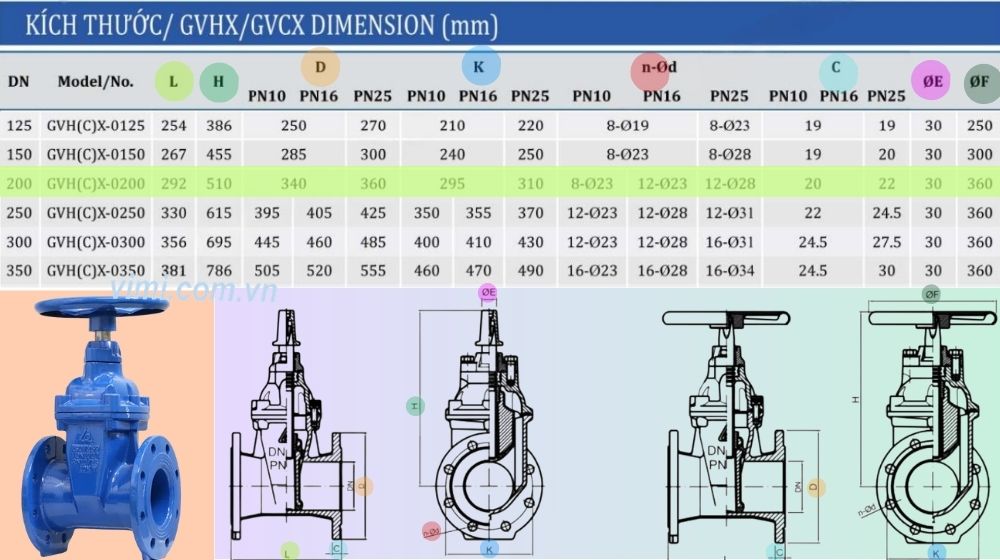

3. Kích thước lắp đặt của Shinyi GVHX-0200

Shinyi GVHX-0200 có kích thước lắp đặt là:

• Kích thước danh nghĩa: DN200 >> Đọc thêm DN200 là phi bao nhiêu
• Chiều dài thân van (L): 292 mm
• Chiều cao tổng thể (H): 525 mm
• Đường kính ngoài mặt bích (D):
  • PN10: 340 mm
  • PN16: 340 mm
  • PN25: 360 mm
• Đường kính vòng tâm bulong (K):
  • PN10: 295 mm
  • PN16: 295 mm
  • PN25: 310 mm
• Số lỗ bulong: 12 lỗ
• Đường kính tay quay (F): 320 mm

4. Không gian cần chuẩn bị lắp Shinyi GVHX-0200

Nhiều đơn vị chỉ kiểm tra kích thước mặt bích mà quên tính toán không gian vận hành thực tế của van.

Khi lắp đặt van cổng ty chìm model GVHX-0200, nên lưu ý:

• Bố trí khoảng trống phía trên tối thiểu lớn hơn chiều cao thân van
• Đảm bảo đủ không gian xoay tay quay đường kính 320 mm
• Chừa khoảng cách hai bên để thao tác tháo bulong mặt bích khi bảo trì
• Không lắp quá sát tường hoặc kết cấu bê tông cố định
• Nên bố trí hố van hoặc buồng van đủ rộng đối với hệ thống ngầm

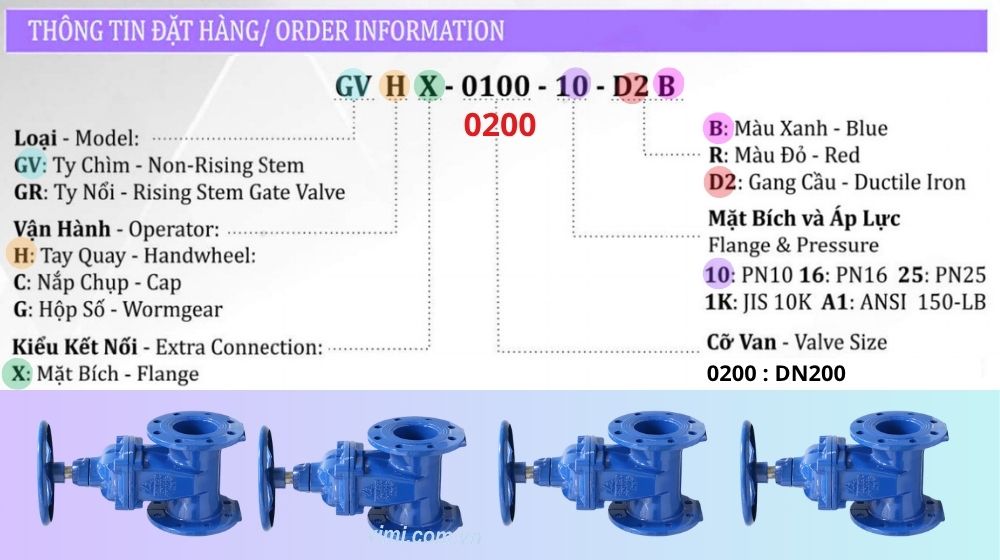

5. Đọc hiểu mã đặt hàng Shinyi GVHX DN200

Mỗi model Shinyi đều được quản lý bằng một mã đặt hàng riêng nhằm nhận diện chính xác cấu hình van Shinyi GVHX DN200. Ví dụ mã đặt hàng chuẩn là:

GVHX-0200-10-D2 B

Giải thích mã đặt hàng gồm:

• GVHX: Dòng van cổng ty chìm tay quay
• 0200: Kích thước DN200
• 10: Cấp áp lực PN10. Ngoài ra người dùng có thể lựa chọn mức PN16/PN25
• D2: Thân van bằng gang cầu
• B: Sơn epoxy màu xanh
