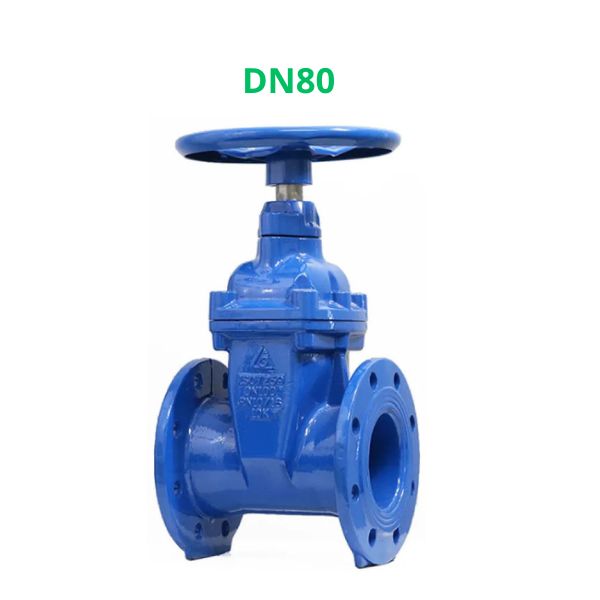

Shinyi RVHX DN80

RVHX-0080 được ứng dụng rộng rãi trong các hệ thống cấp nước nhờ thiết kế ty chìm tay quay, khả năng vận hành ổn định và kết nối mặt bích tiêu chuẩn

1. Shinyi RHVX DN80 là gì

Van Shinyi RVHX DN80 là dòng van cổng tay quay có kiểu ty chìm, được thiết kế để đóng mở hoàn toàn dòng chảy trong hệ thống cấp nước. Một số đặc điểm nổi bật của RVHX-0080 này gồm:

• Thuộc nhóm van cổng ty chìm
• Thiết kế theo cơ chế non rising stem gate valve
• Kết nối theo kiểu van cổng mặt bích
• Sử dụng thân van cổng gang có độ bền cao
• Phù hợp với các hệ thống cấp nước sạch và xử lý nước

2. Ưu điểm của thiết kế ty chìm tay quay trên RVHX-0080

Một trong những điểm khác biệt của RVHX-0080 là thiết kế ty chìm kết hợp vô lăng tay quay. Cấu tạo này mang lại nhiều lợi ích trong quá trình vận hành thực tế. Một số ưu điểm đáng chú ý của shinyi RHVX DN80 là:

• Chiều cao van không thay đổi khi vận hành: Ty van không nâng lên khi đóng mở nên không cần thêm không gian phía trên van
• Đóng mở trực tiếp bằng vô lăng: Người vận hành có thể thao tác ngay tại vị trí lắp đặt van cổng mà không cần dụng cụ chuyên dụng
• Dễ dàng kiểm soát trạng thái vận hành: Tay quay giúp điều khiển quá trình đóng mở một cách chủ động và ổn định
• Giảm chi phí bảo trì: Cơ cấu vận hành đơn giản giúp hạn chế hao mòn và thuận tiện cho việc kiểm tra định kỳ
• Phù hợp với nhiều hệ thống cấp nước: Thiết kế ty chìm tay quay thường được sử dụng trong phòng kỹ thuật, trạm bơm và nhà máy nước

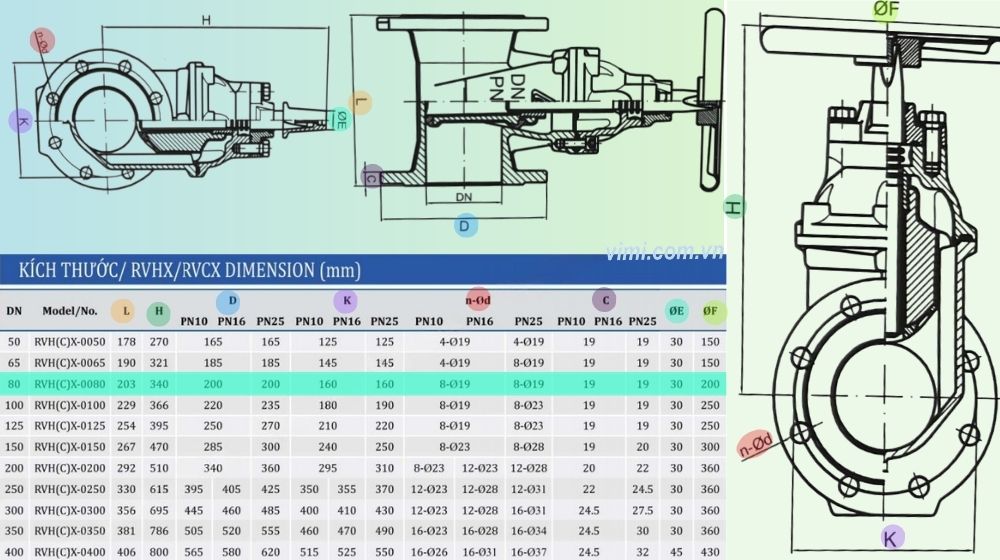

3. Kích thước lắp đặt của van Shinyi RVHX-0080

Trước khi lựa chọn sản phẩm, người dùng nên kiểm tra các thông số kích thước để đảm bảo khả năng lắp đặt với hệ thống hiện có. Van cổng DN80 model RVHX-0080 có các thông số cơ bản như sau:

• DN (Nominal Diameter): DN80
• Chiều dài thân van (L): 203 mm ~ Là khoảng cách giữa hai mặt bích kết nối trên đường ống
• Chiều cao tổng thể (H): 310 mm ~ Là chiều cao tính từ đáy thân van đến đỉnh vô lăng tay quay
• Đường kính ngoài mặt bích (D): 200 mm
• Đường kính vòng tâm bulong (K): 160 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong:  Ø19 mm

Ý nghĩa các thông số kích thước của van Shinyi RVHX-0080 là:

• Đường kính ngoài mặt bích (D) giúp xác định không gian lắp đặt thực tế
• Đường kính vòng tâm bulong (K) được dùng để đối chiếu vị trí các lỗ liên kết giữa van và đường ống
• Số lượng lỗ bulong giúp chuẩn bị đúng phụ kiện lắp đặt
• Đường kính lỗ bulong quyết định kích thước bulong liên kết phù hợp

4. Vị trí sử dụng của Shinyi RHVX DN80

Nhờ kích thước nhỏ gọn và khả năng vận hành ổn định, van Shinyi RVHX DN80 thường được sử dụng trong nhiều hệ thống khác nhau. Một số vị trí lắp đặt phổ biến của van cổng Shinyi model RHVX-0080 gồm:

• Nhà máy nước sạch
• Trạm bơm tăng áp
• Hệ thống cấp nước khu dân cư
• Khu công nghiệp và nhà máy sản xuất
• Hệ thống xử lý nước
• Tuyến ống phân phối trong tòa nhà

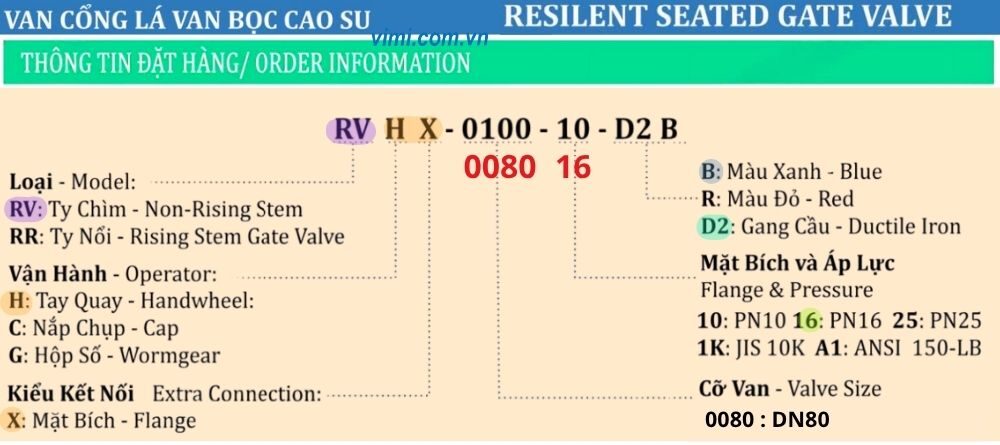

5. Mã đặt hàng đầy đủ của Shinyi RHVX-0080

Để lựa chọn đúng sản phẩm, người mua nên hiểu cách đọc mã đặt hàng trên catalogue. Ví dụ mã đặt hàng đầy đủ là:

RVHX-0080-16-D2 B

Thông qua mã này, người mua có thể nhanh chóng nhận biết:

• Dòng sản phẩm thuộc nhóm RVHX van cổng ty chìm tay quay Shinyi
• Kích thước danh nghĩa DN80
• Phiên bản áp lực PN16
• Cấu hình vật liệu theo tiêu chuẩn của nhà sản xuất
• Màu sơn Epoxy hoàn thiện bên ngoài (B: blue)

Trong thực tế, RVHX-0080 có thể được sản xuất với nhiều cấu hình áp lực khác nhau như PN10, PN16 hoặc PN25. Vì vậy, việc cung cấp đầy đủ mã model sẽ giúp hạn chế nhầm lẫn trong quá trình báo giá và giao hàng.
