Chi tiết về cấu tạo van an toàn

Cấu tạo van an toàn là nội dung cơ bản giúp nhận diện các bộ phận và hình dung tổng thể thiết kế của thiết bị trong thực tế sử dụng. Việc tìm hiểu cấu tạo của van an toàn giúp người đọc dễ dàng phân biệt các dạng van phổ biến và có cái nhìn rõ ràng hơn khi tiếp cận thiết bị. Hãy cùng tìm hiểu chi tiết cấu tạo van an toàn trong bài viết dưới đây.

1. Tại sao cần biết cấu tạo van an toàn

Trong hệ thống đường ống làm việc dưới áp lực, van an toàn đóng vai trò bảo vệ thiết bị và con người khỏi tình trạng quá áp. Tuy nhiên, để lựa chọn, lắp đặt hoặc bảo trì đúng cách, việc hiểu rõ cấu tạo van an toàn là điều bắt buộc đối với kỹ sư thiết kế, đơn vị thi công và cả người vận hành.

• Khi nắm được cấu tạo van an toàn, người sử dụng có thể đánh giá chính xác nguyên lý xả áp, nhận diện điểm dễ hao mòn, xác định vị trí điều chỉnh áp suất cũng như hiểu cách các chi tiết phối hợp để đảm bảo độ kín.
• Ngoài ra, việc nghiên cứu cấu tạo của van an toàn còn giúp so sánh giữa các dòng kết nối, kiểu lắp đặt hay vật liệu chế tạo nhằm đưa ra lựa chọn phù hợp cho từng môi trường làm việc
• Nói cách khác, hiểu đúng cấu tạo van an toàn không chỉ mang ý nghĩa lý thuyết mà còn trực tiếp liên quan đến an toàn vận hành, chi phí bảo trì và tuổi thọ hệ thống.

2. Chi tiết cấu tạo van an toàn

Để hiểu nguyên lý vận hành và lựa chọn thiết bị phù hợp, việc phân tích cấu tạo van an toàn theo từng cấp độ là cần thiết. Nắm được cấu tạo của van an toàn ở dạng tổng quát sẽ giúp dễ dàng nhận diện sự khác biệt giữa các biến thể phổ biến trong thực tế.

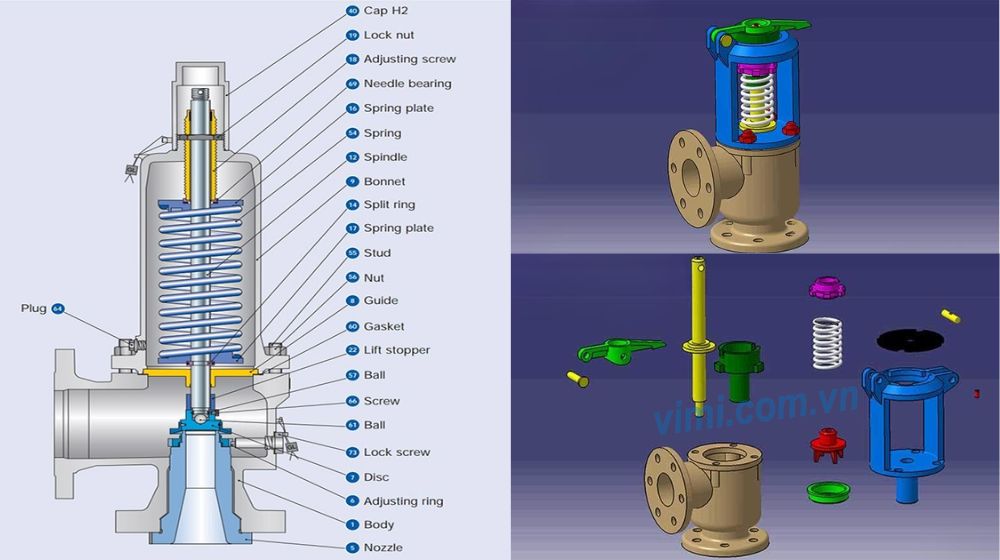

Ở góc độ kỹ thuật, cấu tạo van an toàn tiêu chuẩn thường gồm các nhóm chi tiết chính sau, được thể hiện rõ qua hình minh họa:

• Thân van (Body): Đây là phần chịu áp lực chính của toàn bộ thiết bị và liên kết các bộ phận khác chịu áp
• Đĩa van và bệ làm kín (Disc & Seat): Đĩa van là chi tiết trực tiếp đóng mở dòng lưu chất
• Trục van (Stem): Trục liên kết giữa đĩa và cơ cấu lò xo. Trong cấu tạo van an toàn, trục phải đảm bảo chuyển động thẳng đứng chính xác để tránh kẹt hoặc rò rỉ
• Lò xo điều chỉnh (Spring): Lò xo tạo lực ép giữ đĩa ở trạng thái đóng. Thông qua vít điều chỉnh, lực nén lò xo thay đổi để thiết lập áp suất xả.
• Vít điều chỉnh & đai ốc khóa (Adjusting screw & Lock nut): Cho phép hiệu chỉnh lực lò xo. Sau khi cài đặt, đai ốc cố định vị trí để đảm bảo thông số không thay đổi trong quá trình vận hành
• Nắp chụp (Bonnet): Bao bọc cơ cấu truyền động và lò xo, bảo vệ khỏi môi trường bên ngoài. Nắp chụp cũng góp phần duy trì độ ổn định trong cấu tạo của van an toàn khi làm việc lâu dài
• Gioăng làm kín (Seal): Đảm bảo độ kín giữa các chi tiết ghép nối và giúp trục chuyển động chính xác. Đây là các chi tiết phụ nhưng không thể thiếu trong cấu tạo van an toàn

Tổng thể, nguyên lý vận hành của cấu tạo van an toàn dựa trên cân bằng lực giữa áp suất lưu chất và lực đàn hồi lò xo. Khi áp suất vượt ngưỡng, đĩa nâng lên xả áp; khi áp giảm, lò xo đẩy đĩa về vị trí đóng.

2.2 Cấu tạo van an toàn nối ren

Về bản chất, cấu tạo của van an toàn nối ren vẫn giữ nguyên các thành phần chính như thân, lò xo và đĩa.

• Điểm khác biệt nằm ở phần kết nối ren trong / ren ngoài tích hợp trực tiếp vào thân van.
• Kiểu thiết kế này khiến cấu tạo van an toàn gọn nhẹ hơn, phù hợp hệ thống quy mô nhỏ và áp suất trung bình
• Khi xét cấu tạo của van an toàn dạng này, yếu tố cần lưu ý là độ chính xác ren và vật liệu chống rò rỉ tại vị trí kết nối

2.3 Cấu tạo của van an toàn mặt bích

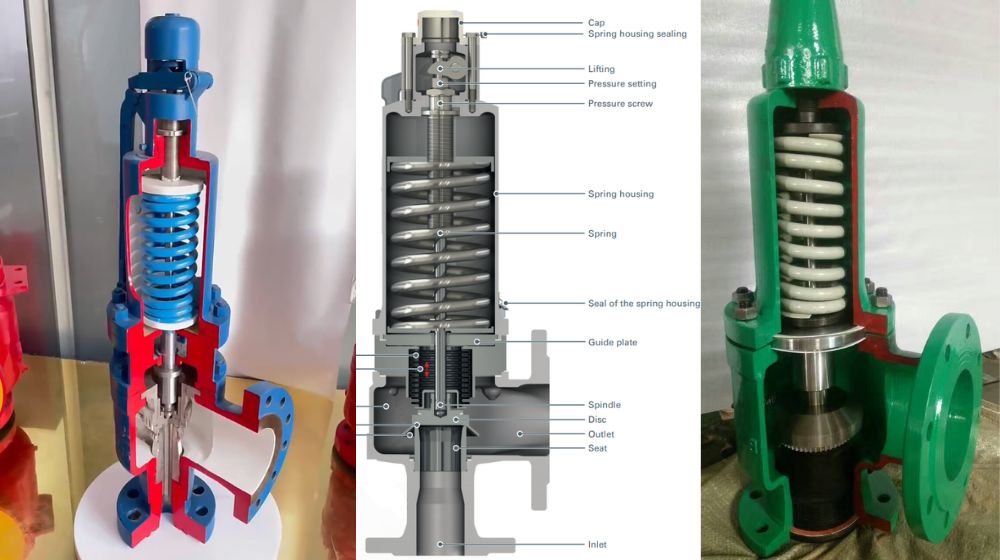

Trong các hệ thống công nghiệp lớn, cấu tạo van an toàn mặt bích bổ sung hai mặt bích đúc liền thân để liên kết bằng bulong:

• Ngoài đặc điểm này, phần lõi cơ khí của cấu tạo van an toàn mặt bích gần như tương tự loại tiêu chuẩn
• Điểm đáng chú ý khi đánh giá cấu tạo van an toàn kiểu mặt bích là khả năng chịu áp cao, độ kín ổn định và thuận tiện tháo lắp bảo trì

2.4 Cấu tạo van an toàn tay gạt

Một biến thể phổ biến của cấu tạo van an toàn là tích hợp tay gạt thử xả:

• Bộ phận này cho phép kiểm tra hoạt động thủ công mà không cần tăng áp hệ thống
• Ngoài chi tiết bổ sung này, van an toàn có tay gạt vẫn dựa trên lò xo và đĩa làm kín như thông thường
• Khi xem xét cấu tạo của van an toàn tay gạt, cần chú ý độ chắc chắn của cơ cấu gạt để tránh ảnh hưởng lực cài đặt

2.5 Cấu tạo của van an toàn không tay gạt

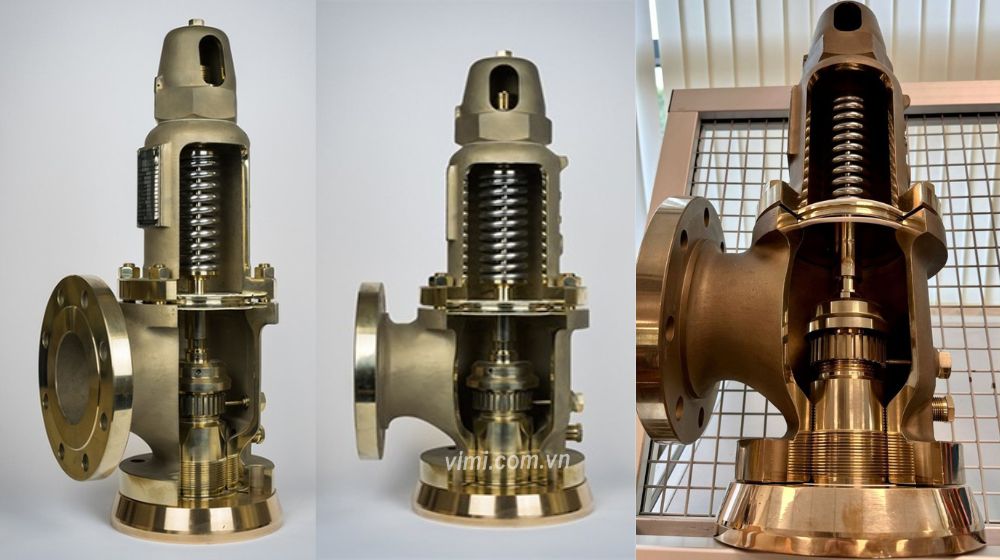

Đây là dạng tối giản trong cấu tạo van an toàn, loại bỏ cơ cấu thao tác thủ công để tăng độ kín và giảm nguy cơ rò rỉ

• Về tổng thể, cấu tạo van an toàn không tay gạt giống cấu trúc chung nhưng tối ưu độ bền và ổn định trong môi trường khắc nghiệt
• Khi phân tích cấu tạo van an toàn, kiểu thiết kế này thường được ưu tiên trong hệ thống yêu cầu độ an toàn cao

3. Ai cần biết cấu tạo van an toàn

Nắm vững cấu tạo van an toàn giúp các bên đánh giá đúng thông số kỹ thuật, hạn chế sai sót khi lựa chọn và đảm bảo thiết bị hoạt động ổn định lâu dài. Vì vậy, kiến thức về cấu tạo của van an toàn đặc biệt cần thiết đối với các nhóm sau:

• Kỹ sư thiết kế hệ thống: Cần hiểu sâu cấu tạo van an toàn để lựa chọn đúng kiểu kết nối, vật liệu thân, dải áp suất làm việc và đảm bảo tương thích với tổng thể hệ thống
• Đơn vị thi công lắp đặt: Dựa vào cấu tạo van an toàn để xác định hướng lắp, vị trí đặt van và tránh các lỗi kỹ thuật có thể làm giảm hiệu quả xả áp

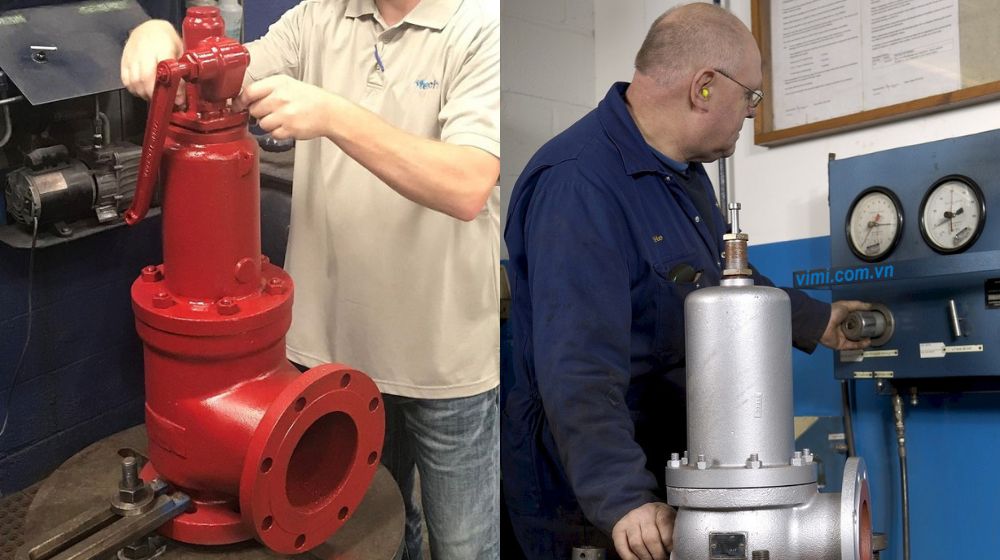

• Nhân sự vận hành bảo trì: Việc nắm rõ cấu tạo van an toàn hỗ trợ kiểm tra định kỳ, điều chỉnh áp suất và phát hiện sớm các dấu hiệu hao mòn chi tiết
• Người mua hàng và quản lý vật tư: Hiểu cấu tạo van an toàn giúp đánh giá chất lượng thiết bị, so sánh giữa các nhà cung cấp và lựa chọn phù hợp với yêu cầu thực tế sử dụng

4. Kết luận

Hy vọng những nội dung chia sẻ trong bài viết đã mang lại góc nhìn rõ ràng và hữu ích về cấu tạo van an toàn cho kỹ sư, đơn vị thi công cũng như người quản lý vật tư. Chúc bạn lựa chọn được thiết bị phù hợp, vận hành hệ thống ổn định và đảm bảo an toàn lâu dài.
