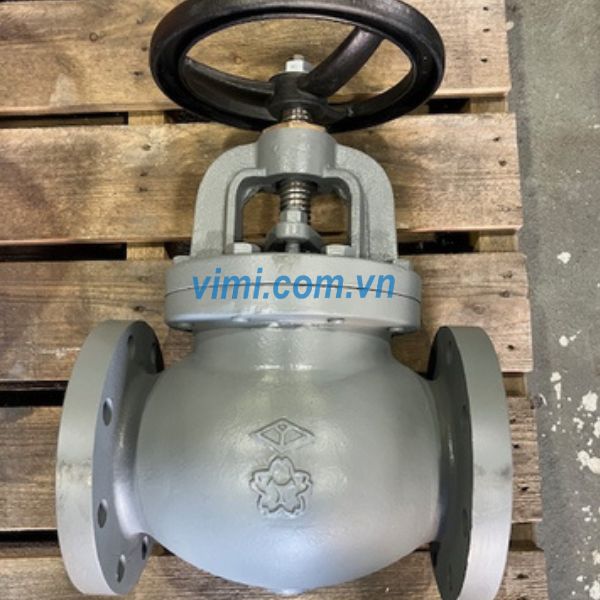

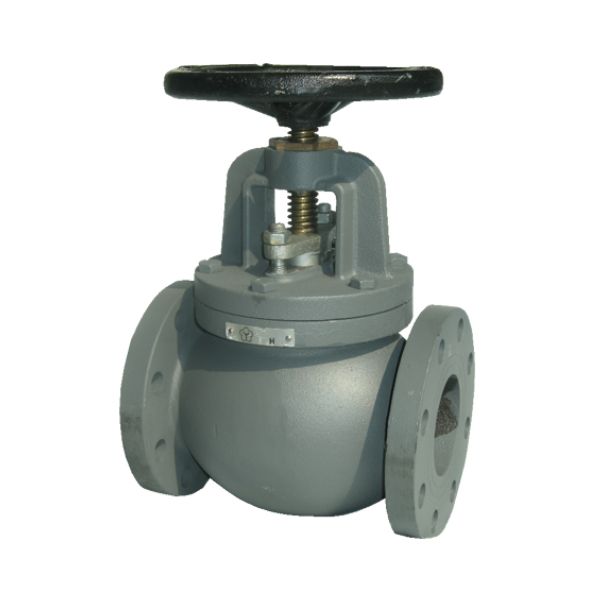

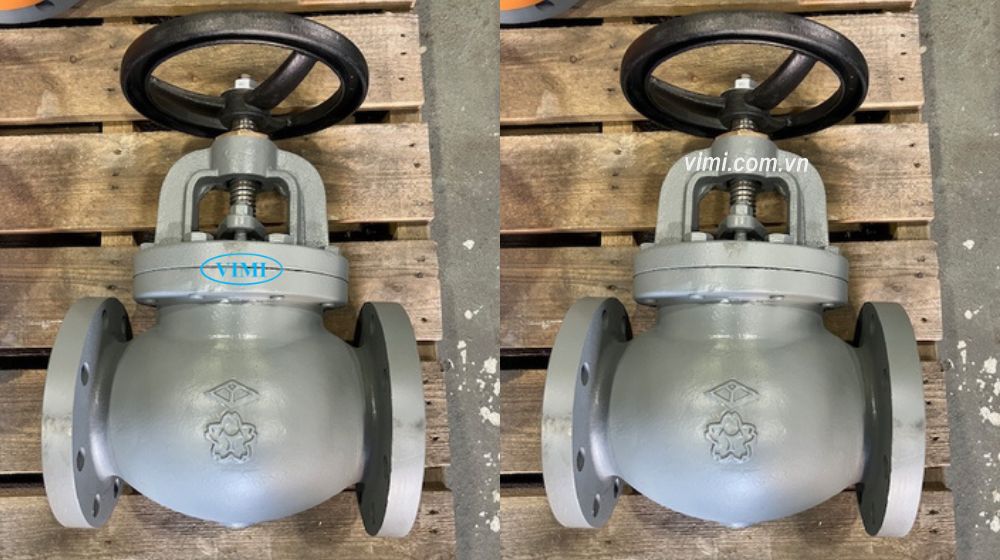

Yamato F10SE globe valve (còn gọi là stop valve) là van cầu gang thuộc dòng JIS 10K của hãng Yamato – thương hiệu van công nghiệp Nhật Bản với hơn 100 năm kinh nghiệm. Đây là lựa chọn phổ biến trong các hệ thống đường ống xử lý nước, dầu, khí và hơi bão hòa tại các nhà máy, công trình công nghiệp tại Việt Nam và khu vực.
Trước khi đi vào chi tiết, cần phân biệt rõ: Van cầu ( tên tiếng Anh là globe valve) khác với van cổng (tiếng Anh là gate valve) ở chỗ dòng chảy đi qua đĩa van theo hướng vuông góc, giúp điều tiết lưu lượng tốt hơn.
Yamato F10SE được thiết kế tối ưu cho việc đóng ngắt hoàn toàn và kiểm soát lưu lượng trong đường ống. Về mặt cấu trúc, F10SE có các đặc điểm thiết kế sau:

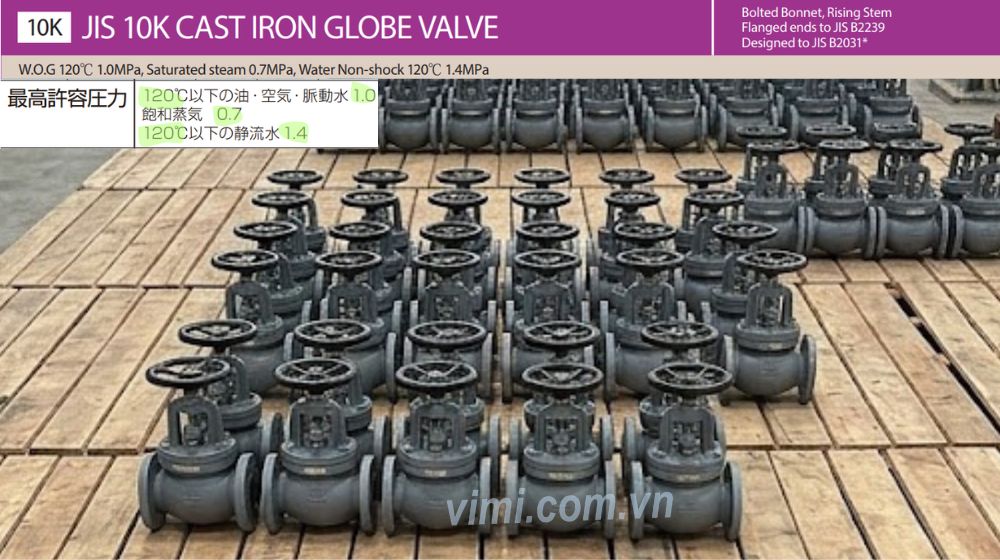

Đây là câu hỏi đầu tiên mà kỹ sư hay nhà thầu nào cũng cần biết trước khi chọn van. F10SE thuộc lớp áp JIS 10K, nghĩa là van được thiết kế cho hệ thống áp suất trung bình. Cụ thể:
| Điều kiện vận hành | Nhiệt độ tối đa | Áp suất tối đa |
|---|---|---|
| Nước tĩnh (non-shock) | 120°C | 1.4 MPa |
| Nước / dầu / khí (W.O.G) | 120°C | 1.0 MPa |
| Hơi bão hòa (saturated steam) | – | 0.7 MPa |
Một vài lưu ý thực tế khi chọn van theo thông số này:

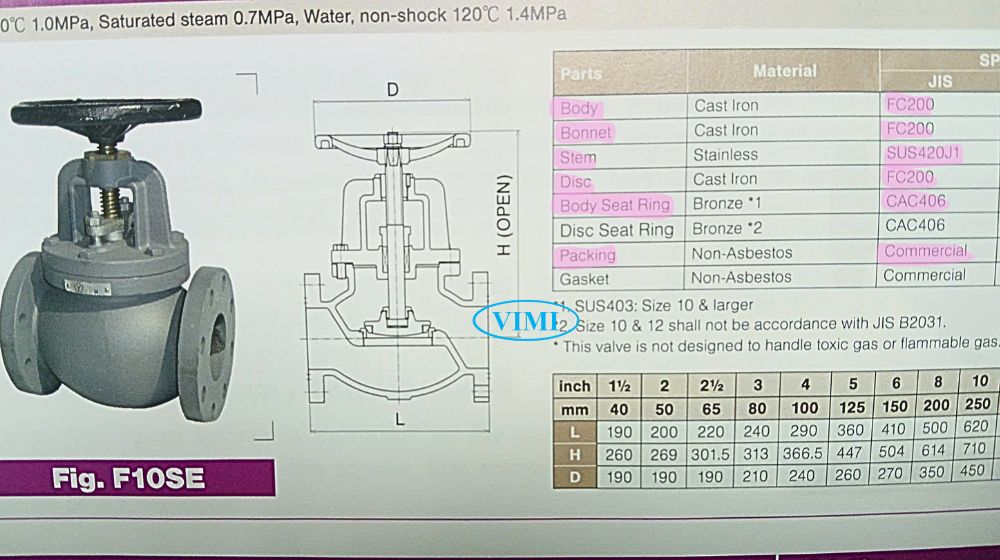

Độ bền của van không chỉ đến từ thiết kế mà còn phụ thuộc lớn vào vật liệu từng bộ phận. Yamato kiểm soát chặt chẽ vật liệu theo cả hai tiêu chuẩn JIS (Nhật) và ASTM (Mỹ), giúp van dễ dàng được chấp nhận trong các dự án quốc tế.
| Bộ phận | Vật liệu | Tiêu chuẩn JIS | Tiêu chuẩn ASTM |
|---|---|---|---|
| Thân van (body) | Gang đúc | FC200 | A126-CL. B |
| Nắp van (bonnet) | Gang đúc | FC200 | A126-CL. B |
| Trục van (stem) | Thép không gỉ | SUS420J1 / SUS403 | A276-420 |
| Đĩa van (disc) | Gang đúc | FC200 | A126-CL. B |
| Vòng đệm thân (body seat ring) | Đồng | CAC406 | B62-C83600 |
| Đệm kín (packing / gasket) | Non-asbestos | Commercial | Commercial |
Một vài điểm đáng chú ý:

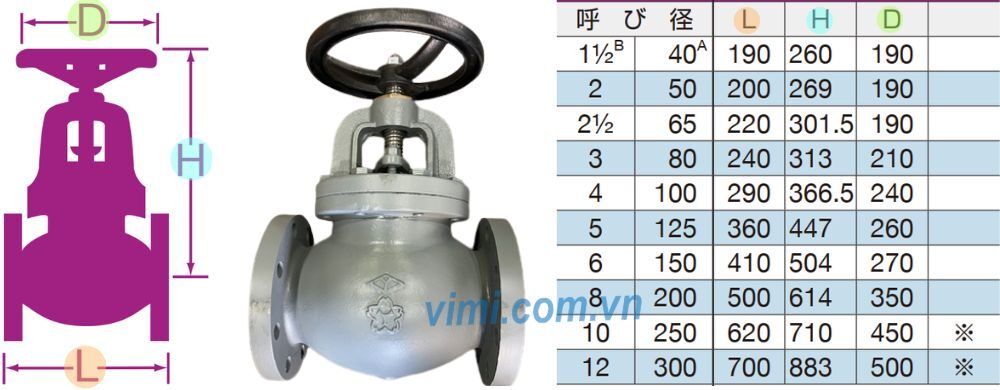

F10SE có sẵn 10 kích cỡ từ DN40 đến DN300, phủ rộng hầu hết các cỡ ống trong hệ thống công nghiệp và hạ tầng. Bảng dưới đây giúp bạn tra nhanh kích thước lắp đặt:
| Size (inch) | DN (mm) | L – Chiều dài (mm) | H – Chiều cao mở (mm) | D – Tay vặn (mm) |
|---|---|---|---|---|
| 1 1/2″ | 40 | 190 | 260 | 190 |
| 2″ | 50 | 200 | 269 | 190 |
| 2 1/2″ | 65 | 220 | 301.5 | 190 |
| 3″ | 80 | 240 | 313 | 210 |
| 4″ | 100 | 290 | 366.5 | 240 |
| 5″ | 125 | 360 | 447 | 260 |
| 6″ | 150 | 410 | 504 | 270 |
| 8″ | 200 | 500 | 614 | 350 |
| 10″ | 250 | 620 | 710 | 450 |
| 12″ | 300 | 700 | 883 | 500 |
Lưu ý khi tra bảng kích thước:
Van cầu F10SE được thiết kế cho các ứng dụng đóng ngắt và kiểm soát lưu lượng trong môi trường công nghiệp. Dưới đây là các ứng dụng thực tế phổ biến nhất:
