Yamato F10VE2

Yamato F10VE2 là van bi gang (full bore) cấp JIS 10K, được thiết kế cho hệ thống dầu, khí và nước công nghiệp. Với thân gang đúc FC200, bi và trục thép không gỉ SUS304, đệm PTFE bền hóa chất, van chịu áp suất đến 1.0 MPa ở nhiệt độ tối đa 120°C. Bài viết cung cấp đầy đủ thông số kỹ thuật, bảng kích thước 8 cỡ van và lưu ý lắp đặt thực tế.

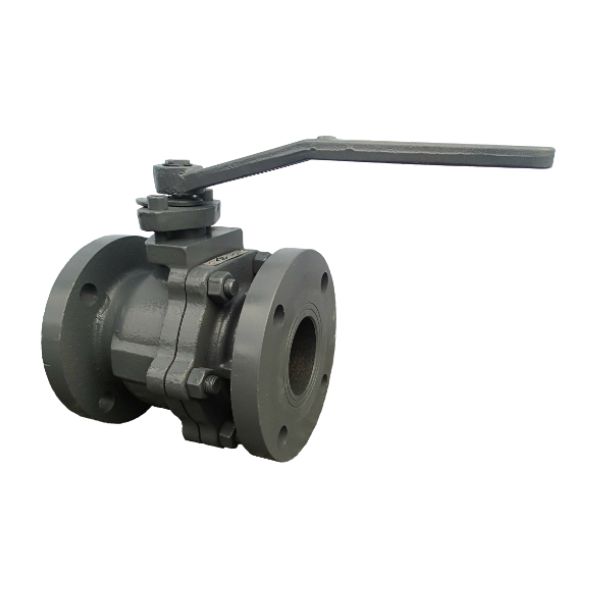

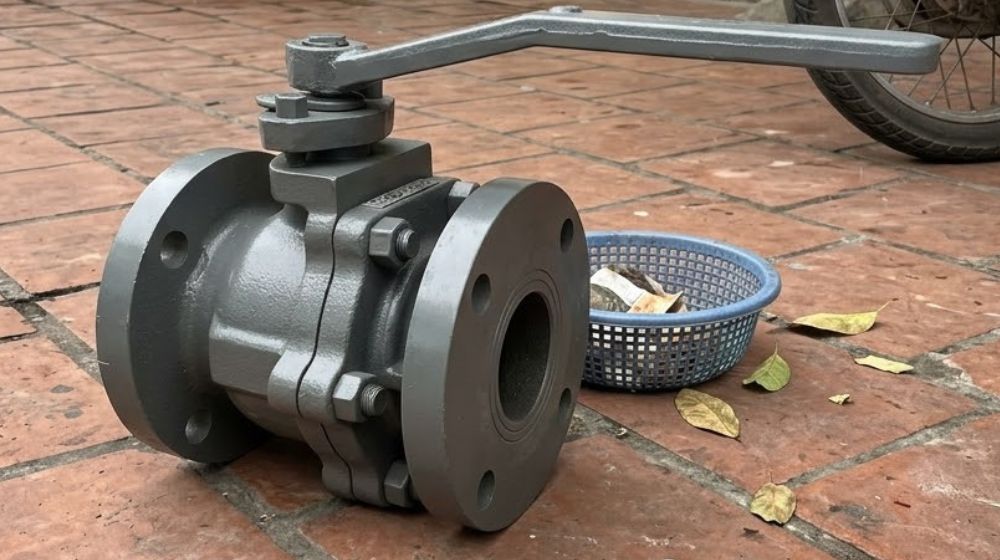

1. Yamato F10VE2 là van gì?

Nếu bạn đang tìm một van bi toàn tâm, cấp công nghiệp, dùng cho hệ thống dầu – khí – nước, thì Yamato F10VE2 là sản phẩm đáng xem xét đầu tiên.

• Yamato F10VE2 là van bi (ball valve) kiểu (full bore), nghĩa là lỗ thông của bi van có cùng đường kính với đường ống. Điều này giúp lưu lượng chảy qua van không bị cản trở.
• Cấp áp suất: JIS 10K – tương đương áp suất làm việc tối đa 1.0 MPa ở điều kiện W.O.G (nước, dầu, khí).
• Kiểu kết nối: mặt bích (flanged ends) theo tiêu chuẩn JIS B2239 – đây là tiêu chuẩn mặt bích phổ biến trong các hệ thống ống công nghiệp Nhật Bản và châu Á.
• Thiết kế nắp thân: nắp bắt bu lông (bolted body cap), giúp việc bảo trì và thay thế đệm kín dễ dàng hơn.

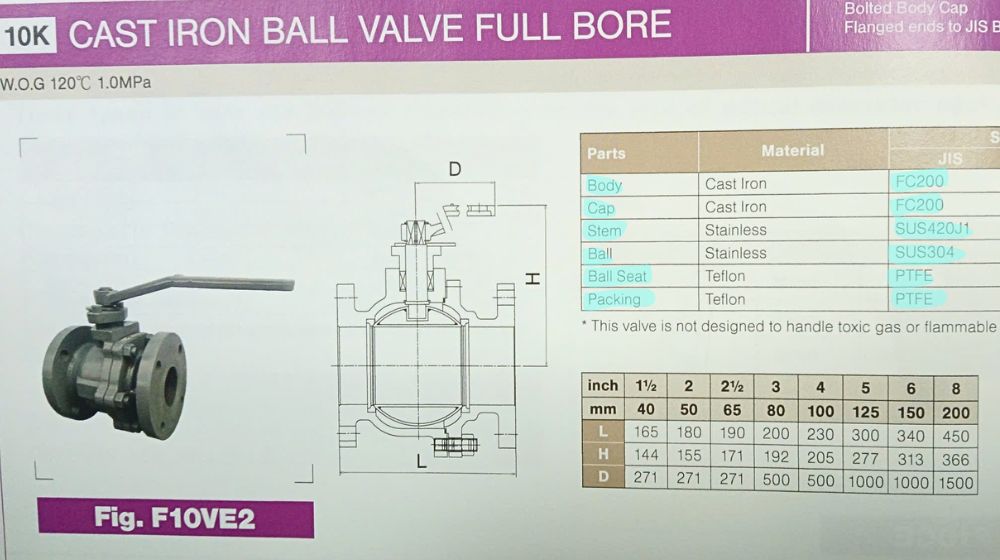

2. Vật liệu chế tạo F10VE2 ball valve

Hiểu đúng vật liệu giúp bạn chọn đúng van cho từng môi trường làm việc. Dưới đây là các vật liệu cấu thành van F10VE2 ball valve:

• Thân van (body) và nắp (cap): gang đúc FC200 theo tiêu chuẩn JIS, tương đương A126-CL.B theo ASTM. Gang đúc có
  • Độ bền cơ học tốt
  • Chi phí hợp lý
  • Phù hợp cho hệ thống không yêu cầu chống ăn mòn cao
• Trục van (stem): thép không gỉ SUS420J1 (JIS) / A276-420 (ASTM) – đảm bảo độ bền và chống gỉ ở khu vực tiếp xúc với môi chất
• Bi van (ball): thép không gỉ SUS304 (JIS) / A276-304 (ASTM) – bề mặt nhẵn bóng, chịu ăn mòn tốt, tuổi thọ cao
• Đệm bi (ball seat) và đệm kín (packing): PTFE (Teflon) – chịu hóa chất tốt, ma sát thấp, thích hợp cho dầu, khí, nước

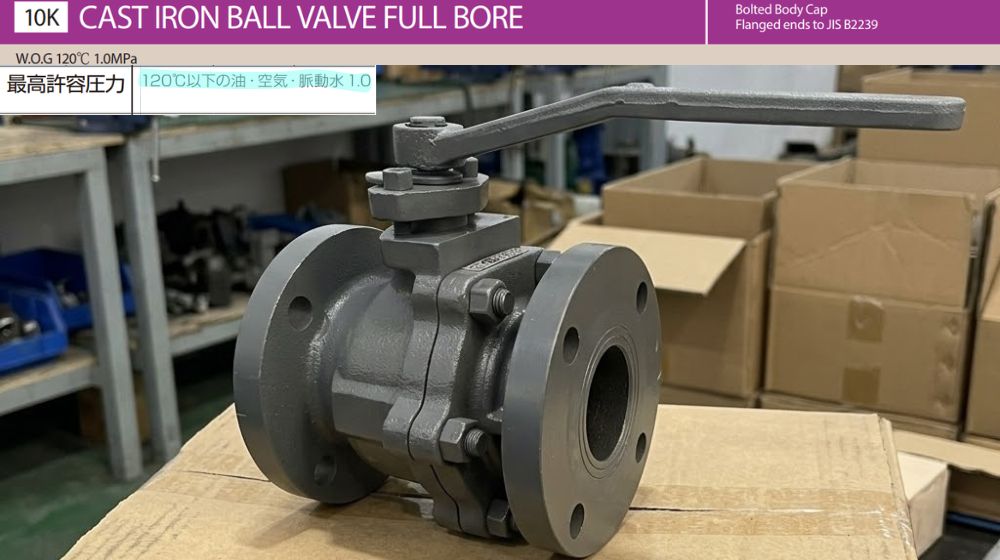

3. Thông số vận hành Yamato F10VE2

Trước khi lắp đặt, kỹ sư và nhà thầu cần nắm rõ giới hạn vận hành của F10VE2 ball valve để đảm bảo an toàn hệ thống.

• Áp suất làm việc tối đa (W.O.G): 1.0 MPa ở nhiệt độ lên đến 120°C – áp dụng cho môi trường nước, dầu và khí.
• Nhiệt độ làm việc tối đa: 120°C.
• Không dùng cho hơi nước (steam): Thông số trên chỉ áp dụng cho W.O.G, van này không được sử dụng cho hơi nước.
• Cảnh báo an toàn quan trọng: Van không được thiết kế để xử lý khí độc hoặc khí dễ cháy nổ.

Lưu ý:

Đây là điểm mà nhiều người dễ nhầm. Van bi cast iron với đệm PTFE rất phổ biến cho dầu – khí – nước, nhưng không phải dùng được cho mọi loại môi chất. Hãy kiểm tra kỹ trước khi chỉ định vào bản vẽ.

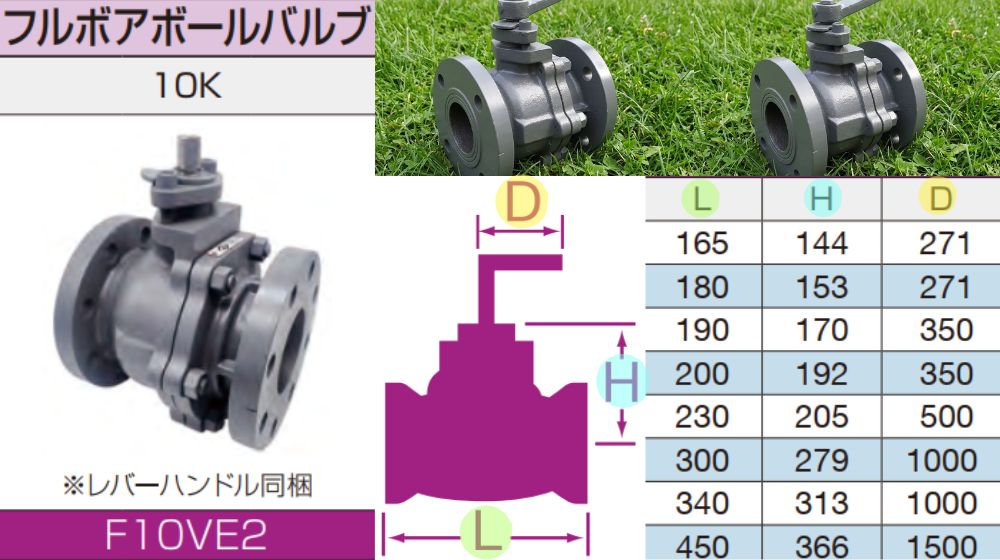

4. Kích thước Yamato F10VE2

Yamato F10VE2 có sẵn từ cỡ 1 1/2″ (40mm) đến 8″ (200mm). Bảng dưới đây tổng hợp đầy đủ kích thước lắp đặt (đơn vị: mm):

5. Ứng dụng phù hợp với F10VE2 ball valve

Van Yamato F10VE2 được thiết kế cho các hệ thống công nghiệp phổ biến, cụ thể:

• Hệ thống cấp thoát nước công nghiệp và dân dụng.
• Đường ống dầu bôi trơn, dầu thủy lực, dầu truyền nhiệt ở nhiệt độ không quá 120°C.
• Hệ thống khí nén, khí kỹ thuật (không phải khí độc hoặc dễ cháy).
• Các hệ thống ống đòi hỏi tiết diện thông đầy đủ (full bore) để tránh tổn thất áp suất.
• Phù hợp với hệ thống có kết nối mặt bích chuẩn JIS B2239 10K.

6. Điểm nổi bật của Yamato F10VE2 so với van thông thường

Tại sao nên chọn Yamato F10VE2 thay vì các sản phẩm tương tự trên thị trường? Dưới đây là những điểm đáng chú ý:

• Kiểu toàn tâm (full bore): lỗ thông của van bằng đúng đường kính trong của ống, không gây thắt hẹp dòng chảy, giảm tổn thất áp suất.
• Thương hiệu Yamato – hơn 100 năm kinh nghiệm tại Nhật Bản: sản phẩm được kiểm soát chất lượng theo tiêu chuẩn JIS nghiêm ngặt, độ tin cậy cao trong môi trường vận hành công nghiệp.
• Vật liệu bi và trục SUS304/SUS420J1: chống gỉ và bền hơn so với thép carbon thông thường, phù hợp với môi trường có độ ẩm cao.
• Đệm PTFE: tuổi thọ cao, ma sát thấp, dễ vận hành, không cần tra dầu định kỳ.
• Cấu trúc nắp bắt bu lông: thuận tiện cho bảo trì, thay đệm kín mà không cần tháo toàn bộ van ra khỏi đường ống.

7. Hướng dẫn lựa chọn và đặt hàng F10VE2

Khi chỉ định van Yamato F10VE2 vào hệ thống, cần xác định đầy đủ các thông số sau:

• Kích cỡ đường ống (inch hoặc mm). Ví dụ: 3″ (80A), 4″ (100A)…
• Áp suất và nhiệt độ làm việc thực tế của hệ thống, đảm bảo không vượt giới hạn 1.0 MPa và 120°C.
• Loại môi chất: Xác nhận là nước, dầu hoặc khí (không phải hơi nước, khí độc hay khí dễ cháy).
• Tiêu chuẩn mặt bích đầu kết nối: Xác nhận hệ thống sử dụng mặt bích JIS B2239 10K.
• Hướng lắp và không gian vận hành – đặc biệt với cỡ từ 125A trở lên, cần tính toán không gian cho tay gạt dạng ống.
