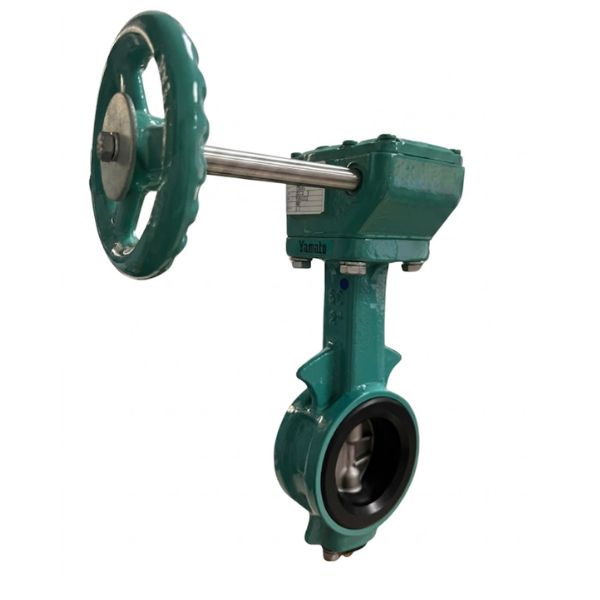

Yamato GR-SN là dòng van bướm được sản xuất theo tiêu chuẩn của Nhật Bản, được tích hợp công tắc giám sát và bộ giảm chấn tại tay quay, giúp kiểm soát trạng thái đóng/mở chính xác và vận hành êm ái hơn

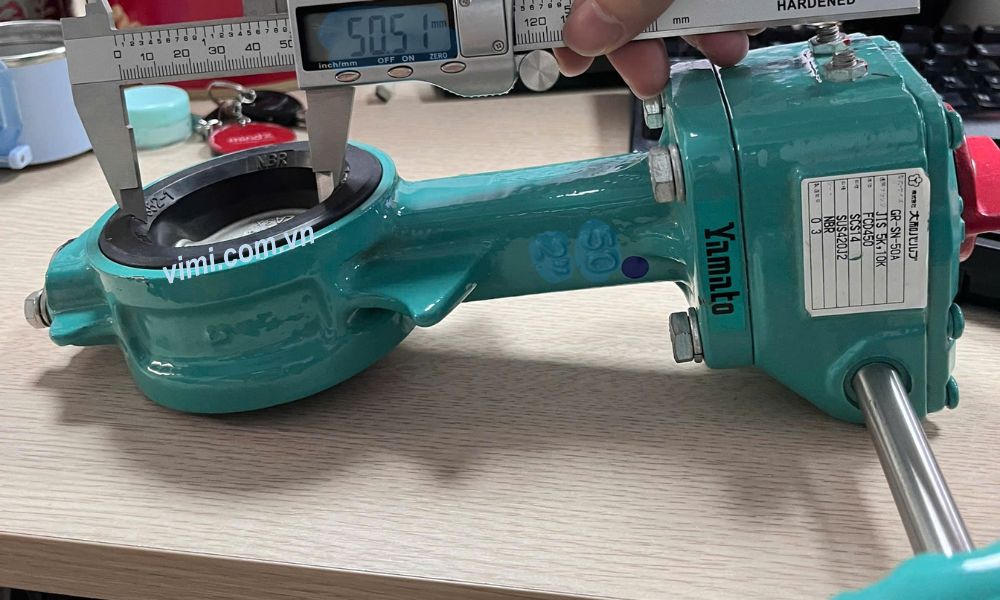

1. Cận cảnh van yamato GR-SN
Quan sát van yamato GR-SN (tên gọi tiếng anh là GR-SN butterfly valve), người dùng dễ thấy những đặc điểm như:
- Thân van được làm từ gang cầu chắc chắn, sơn tĩnh điện màu xanh ngọc nổi bật
- Phần gear box (hộp giảm lực) được gắn chắc chắn ở đầu van, kèm trục kim loại dài
- Phần hộp số dán tem nhãn của hãng van Yamato cùng các thông số kỹ thuật về vật liệu và tiêu chuẩn đầy đủ
- Trên phần hộp số có phần nắp đỏ là công tắc giám sát giúp người dùng dễ dàng theo dõi trạng thái đóng mở của van

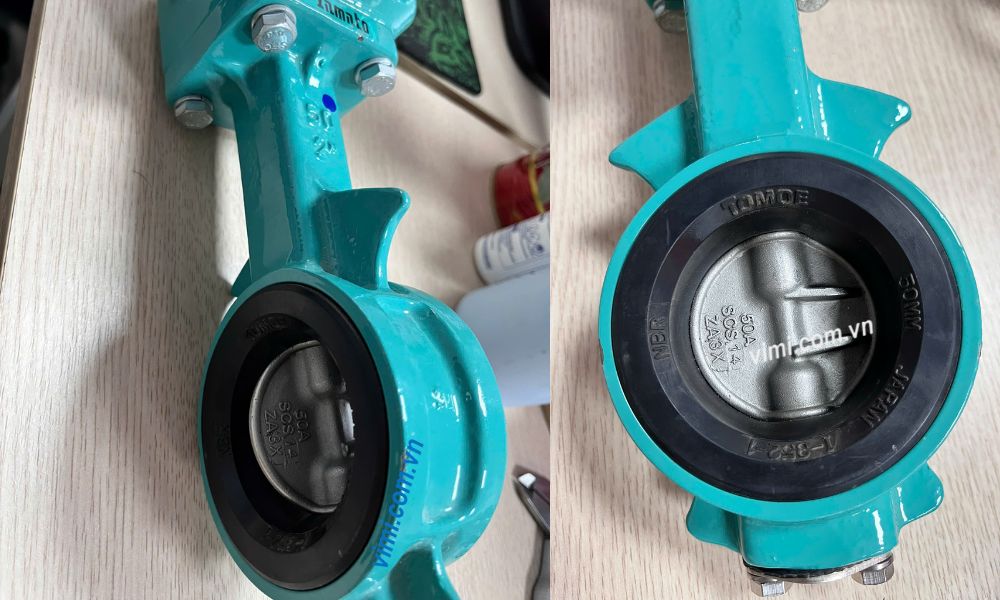

2. Đĩa van của yamato GR-SN
Đĩa van của yamato GR-SN là một trong những bộ phận quan trọng nhất, được thể hiện rõ trong ảnh:
- Đĩa van làm từ inox SCS14A >> Tham khảo thêm SCS14A là gì, bề mặt bóng loáng, chống ăn mòn cực tốt.
- Phía trong đĩa khắc rõ các thông số: “50A”, “SCS14”, “JIS 10K”, “NBR”, “MADE IN JAPAN”.
- Gioăng Seat Ring màu đen là NBR (đặc trưng của model GR-SN) >> Để hiểu rõ về vật liệu này người dùng nên đọc thêm NBR là gì
- Đĩa có hình cánh bướm đối xứng hoàn hảo, phần trục giữa của đĩa được thiết kế nhỏ lại (không phồng) nhằm giảm tối đa cản trở dòng chảy, giúp lưu lượng nước/gia tăng đáng kể so với các dòng van bướm thông thường.

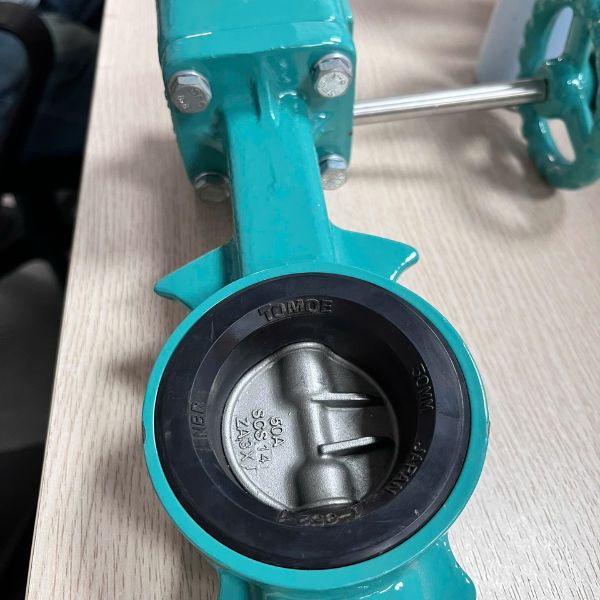

- Trên đĩa van (disc) của van bướm Yamato dòng GR-SN có khắc dòng chữ “TOMOE” không phải vì van là của Tomoe, mà vì Tomoe là nhà sản xuất đĩa van cho Yamato

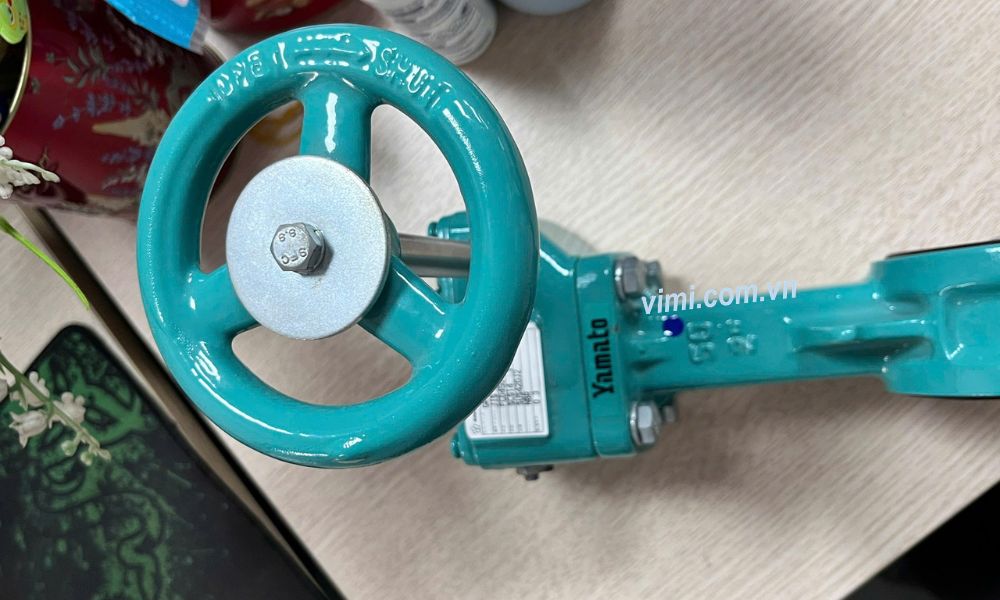

3. Tay quay của yamato GR-SN
Yamato GR-SN thuộc nhóm van bướm tay quay sử dụng tay quay giảm chấn, kiểu vận hành này có các đặc điểm như:
- Tay quay lớn, đúc từ gang sơn xanh đồng bộ với thân van
- Mặt trên tay quay khắc rõ hai chữ “OPEN” và “SHUT” giúp người vận hành dễ nhận biết hướng đóng/mở
- Trung tâm tay quay là nắp bạc chắc chắn, có bulong cố định
- Hộp giảm tốc (Gear box) giúp giảm lực quay đáng kể, đặc biệt phù hợp với van kích thước lớn từ DN150 trở lên
- Thiết kế tay quay cho phép thao tác mượt mà, chính xác ngay cả khi GR-SN butterfly valve đang chịu áp suất cao
4. Kích thước của yamato GR-SN

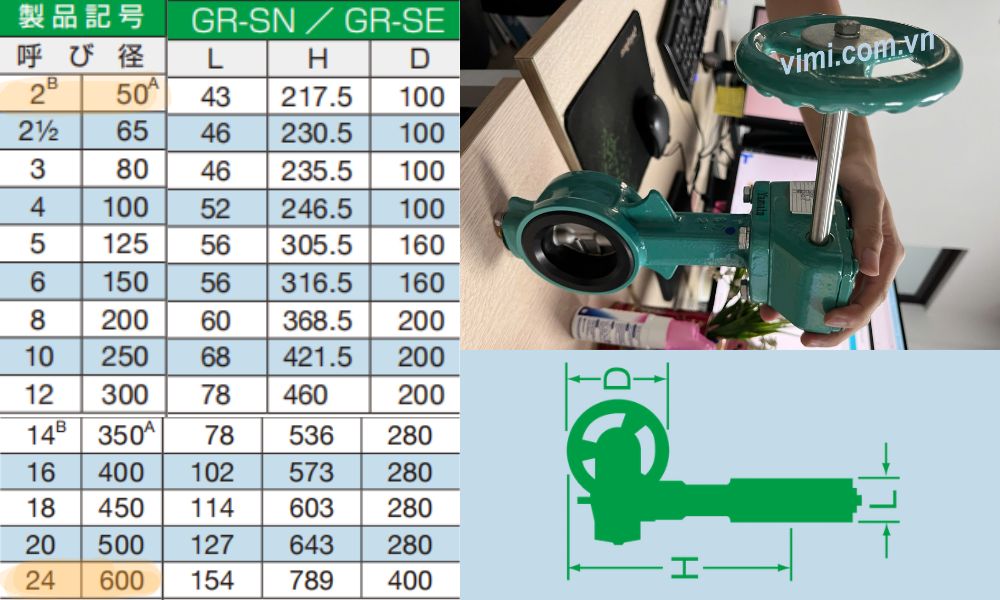

Yamato GR-SN có dải kích thước khá lớn từ DN50 tương ứng van bướm DN50 tới DN600 tương ứng van bướm DN600, phù hợp cho cả hệ thống nhỏ và đường ống lớn công nghiệp. Dưới đây là bảng kích thước tiêu chuẩn của dòng van bướm gangmodel GR-SN:
5. Điểm đặc biệt của yamato GR-SN
GR-SN butterfly valve nổi bật với nhiều đặc điểm so với các dòng van bướm khác trên thị trường với:

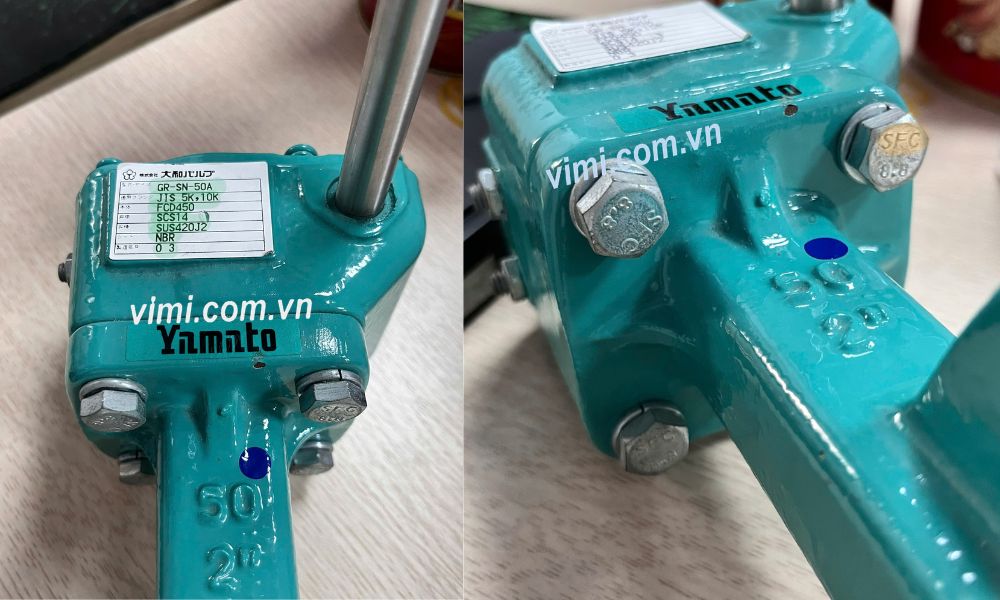

- Tem dán nhãn mác chi tiết đầy đủ các thông số:
- Thân van gang mác FCD450-10 >> Để hiểu thêm người dùng nên đọc FCD450 là gì
- Tiêu chuẩn áp suất JIS 5K-10K: Đây là tiêu chuẩn công nghiệp Nhật Bản
- Đĩa inox và gioăng NBR
- Trục van làm từ inox SUS420J2
- Thông tin về ngày sản xuất
- Ốc vít và bulong: Toàn bộ ốc vít đều được in nổi trực tiếp trên GR-SN butterfly valve vật liệu SFC (có đánh dấu độ bền 8.8), giúp người dùng dễ dàng kiểm tra chất lượng mà không cần tháo rời
