ARV-800FE là model thuộc dòng van bi Arita nhập khẩu chính hãng từ Malaysia. Van được làm bằng vật liệu gang chắc chắn giúp chịu áp cao và chống mài mòn hiệu quả.

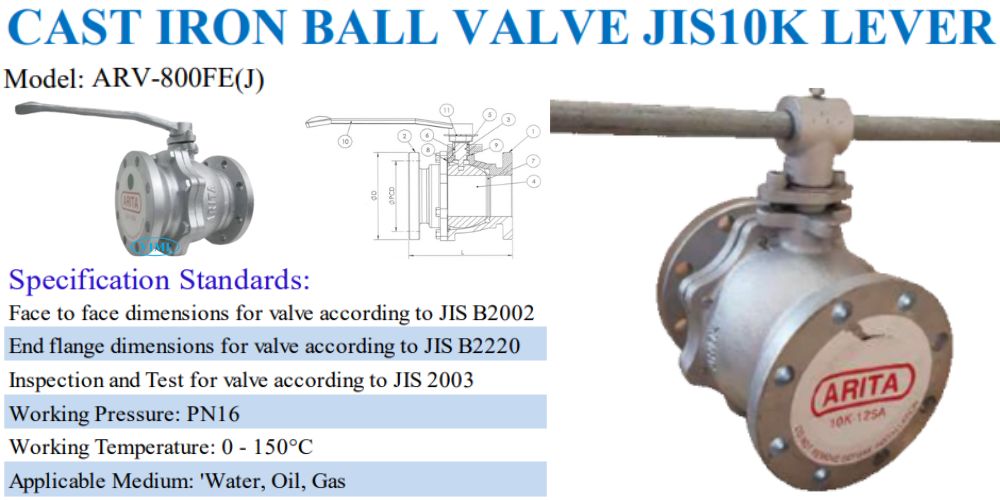

1. Thông số kỹ thuật
- Thương hiệu: Van Arita
- Model: ARV-800FE
- Vật liệu thân: Gang xám
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn: JIS B2220
- Kích thước: DN15-DN300
- Áp suất làm việc: PN16
- Nhiệt độ làm việc: 0-150 độ C
- Môi trường làm việc: Nước, dầu & khí
2. Vật liệu và cấu tạo của van
Arita ARV-800FE có thân làm bằng vật liệu gang xám với mác FC200.
Ngoài ra, van còn kết hợp với các bộ phận làm bằng nhựa PTFE chịu được nhiệt độ cao và kháng hóa chất hiệu quả.

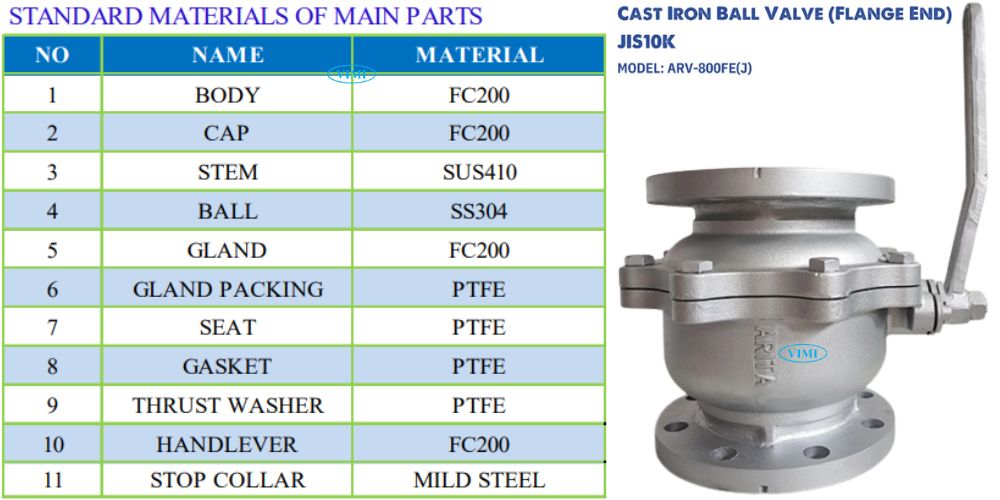

NO | NAME – Tên bộ phận | MATERIAL – Vật liệu |
1 | BODY – Thân | FC200 |
2 | CAP | FC200 |
3 | STEM – Trục van | SUS410 |
4 | BALL – Bi van | SS304 |
5 | GLAND | FC200 |
6 | GLAND PACKING | PTFE |
7 | SEAT | PTFE |
8 | GASKET – Gioăng kín | PTFE |
9 | THRUST WASHER | PTFE |
10 | HANDLEVER – Tay gạt | FC200 |
11 | STOP COLLAR | MILD STEEL |
3. Kích cỡ của ARV-800FE

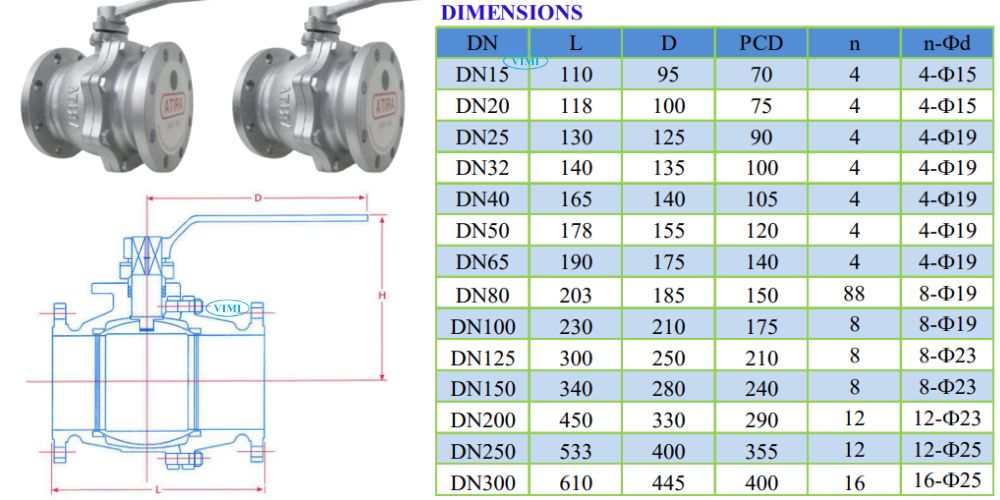

Ảnh minh họa dưới dây là bảng kích cỡ chi tiết của van, tham chiếu theo tiêu chuẩn ống thép, được chụp từ catalogue của nhà sản xuất.
Arita ARV-800FE sử dụng kết nối mặt bích và có đa dạng các kích cỡ, cụ thể van có kích thước từ DN15 ~ DN300:
DN | L | D | PCD | n | n-Фd |
DN15 | 110 | 95 | 70 | 4 | 4-Ф15 |
DN20 | 118 | 100 | 75 | 4 | 4-Ф15 |
DN25 | 130 | 125 | 90 | 4 | 4-Ф19 |
DN32 | 140 | 135 | 100 | 4 | 4-Ф19 |
DN40 | 165 | 140 | 105 | 4 | 4-Ф19 |
DN50 | 178 | 155 | 120 | 4 | 4-Ф19 |
DN65 | 190 | 175 | 140 | 4 | 4-Ф19 |
DN80 | 203 | 185 | 150 | 88 | 8-Ф19 |
DN100 | 230 | 210 | 175 | 8 | 8-Ф19 |
DN125 | 300 | 250 | 210 | 8 | 8-Ф23 |
DN150 | 340 | 280 | 240 | 8 | 8-Ф23 |
DN200 | 450 | 330 | 290 | 12 | 12-Ф23 |
DN250 | 533 | 400 | 355 | 12 | 12-Ф25 |
DN300 | 610 | 445 | 400 | 16 | 16-Ф25 |

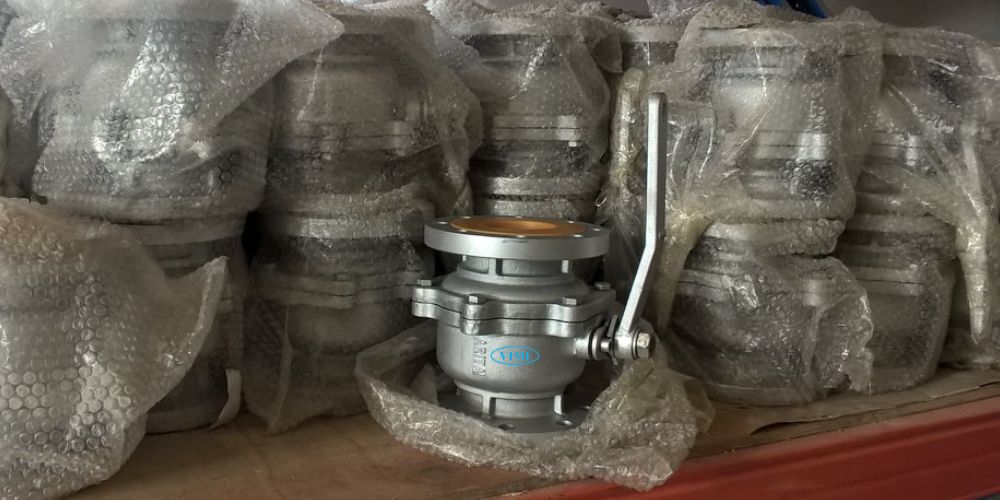

4. Kho van Arita ARV-800FE
Công ty chúng tôi hiện đang duy trì kho van Arita ARV-800FE được nhập khẩu chính hãng từ Malaysia tại hai chi nhánh chính:
- Chi nhánh miền Bắc – Hà Nội
- Chi nhánh miền Nam – Hồ Chí Minh
Ngoài ra, đội ngũ sales engineer giàu kinh nghiệm của công ty chúng tôi luôn sẵn sàng tư vấn giúp quý khách hàng lựa chọn được sản phẩm đúng với yêu cầu.
