Bích rỗng inox JIS 10K

Trong các hệ thống đường ống công nghiệp hiện nay, bích rỗng inox JIS 10K đóng vai trò là phụ kiện kết nối thiết yếu nhờ sự cân bằng giữa độ bền và chi phí. Với khả năng chống ăn mòn tuyệt vời từ vật liệu thép không gỉ và thông số kỹ thuật chuẩn Nhật Bản, sản phẩm này đảm bảo sự vận hành an toàn cho mọi công trình.

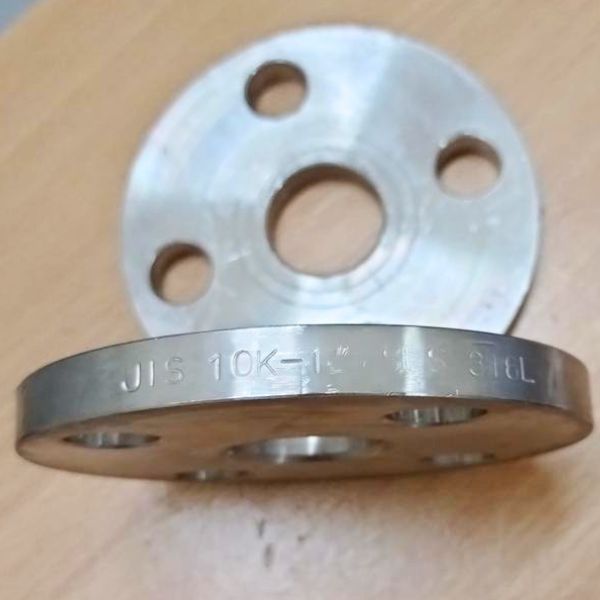

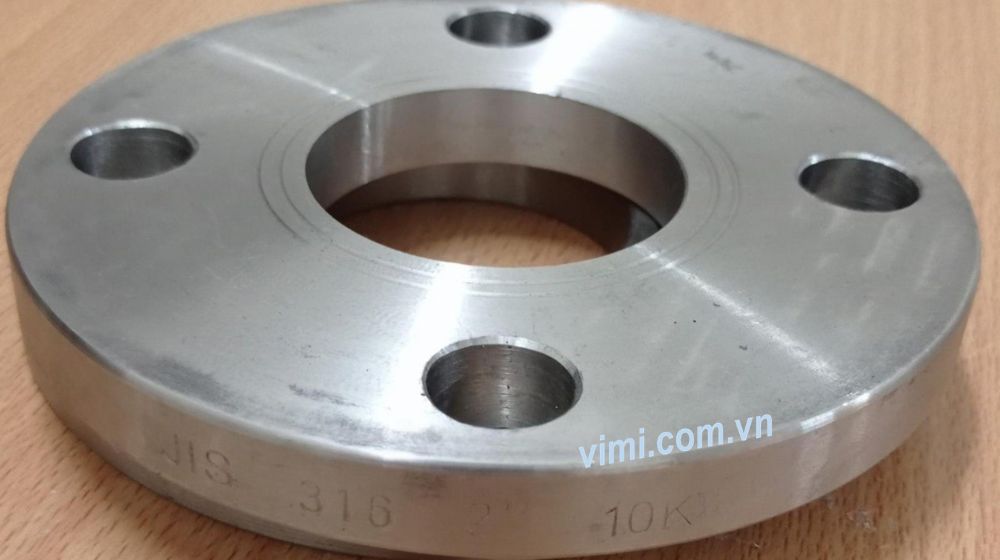

1. Thế nào là bích rỗng inox JIS 10K

Trong thế giới phụ kiện đường ống, bích rỗng inox JIS 10K là loại mặt bích có lỗ ở giữa để luồn ống vào, được sản xuất theo bộ tiêu chuẩn công nghiệp Nhật Bản (JIS).

Đây là giải pháp kết nối linh hoạt nhất, cho phép lưu chất đi qua mà không bị cản trở tại các điểm tiếp nối giữa ống với van hoặc thiết bị.

• Về vật liệu: Sản phẩm được chế tác từ thép không gỉ » Xem thêm về vật liệu tại: inox là gì
  • Thường là inox 304
  • Hoặc inox 316 để chống ăn mòn và oxy hóa.
• Về tiêu chuẩn mặt bích JIS 10K:
  • Ký hiệu “10K” biểu thị cấp áp suất làm việc.
  • Trong điều kiện nhiệt độ thông thường, mặt bích này chịu được áp lực tối đa là 10kgf/cm²
• Về tính chất “rỗng”:
  • Khác với bích mù dùng để chặn dòng
  • Bích rỗng dùng để kết nối và duy trì dòng chảy xuyên suốt trong hệ thống.

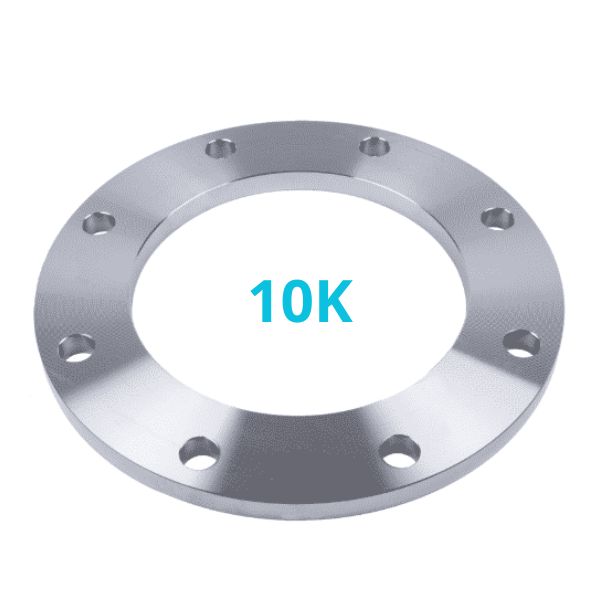

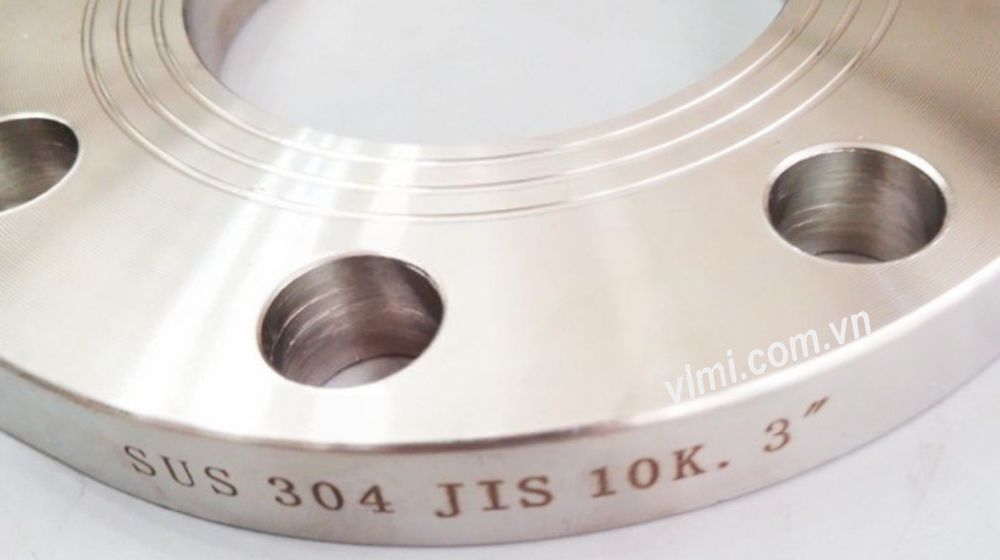

2. Các thông số cơ bản cần phải chính xác

Đối với một người mua hàng hay thợ lắp đặt, việc cầm trên tay một chiếc bích rỗng inox 10K nhưng không lắp vừa vào van hay ống là một lỗi rất phổ biến.

Để đảm bảo mua đúng, bạn cần kiểm tra chính xác các thông số sau:

• Đường kính trong (ID): Phải lớn hơn đường kính ngoài của ống một chút để có thể lồng ống vào bên trong trước khi hàn.
• Đường kính ngoài mặt bích (OD): Kích thước tổng thể của tấm bích.
• Đường kính tâm lỗ bu lông (PCD): Đây là thông số quan trọng nhất.
  • Nếu PCD sai, bạn sẽ không thể xỏ bu lông để kết nối với van hoặc mặt bích đối diện.
• Số lỗ bu lông: Ví dụ, bích JIS 10K cho ống DN50 sẽ có 4 lỗ, nhưng DN125 sẽ có 8 lỗ.
• Độ dày (T): Độ dày của bích phải đạt chuẩn để không bị cong vênh dưới áp lực 10kgf/cm².

3. Chủng loại bích rỗng inox JIS 10K

Trên thị trường hiện nay, dòng bích rỗng inox JIS 10K được chia thành các loại bề mặt tiếp xúc khác nhau để phù hợp với từng kiểu gioăng làm kín. Việc hiểu rõ từng loại sẽ giúp kỹ sư thiết kế đưa ra lựa chọn tối ưu nhất.

• Bích rỗng bề mặt phẳng (FF – Flat Face): Toàn bộ bề mặt mặt bích phẳng lì. Loại này thường dùng kèm với gioăng cao su hoặc gioăng không amiăng toàn phần, lực siết bu lông dàn đều.
• Bích rỗng có gờ (RF – Raised Face): Phần diện tích xung quanh lỗ rỗng được đúc nhô cao lên một khoảng nhỏ. Gờ này giúp tập trung lực siết vào gioăng, tăng khả năng chống rò rỉ dưới áp suất.
• Bích rỗng dạng hàn trượt (Slip-on): Đây là kiểu phổ biến nhất, thợ thi công chỉ cần luồn ống vào và thực hiện hai đường hàn ở mép trong và mép ngoài của bích.

4. So sánh với các cấp áp khác

Tại sao lại là 10K mà không phải là 5K hay 20K? Một nhà thầu thông minh luôn biết cách tối ưu chi phí dựa trên việc so sánh cấp áp suất để đáp ứng đúng yêu cầu của chủ đầu tư.

• So với bích JIS 5K: Bích 10K dày hơn, nặng hơn và chịu áp lực gấp đôi. Bích 5K thường chỉ dùng cho hệ thống thông gió hoặc thoát nước không áp.
• So với bích rống iox JIS 16K hoặc bích rỗng inox 20K:
  • Bích 20K cực dày và đắt tiền, thường dùng trong hệ thống hơi nóng áp cao hoặc thủy lực đặc biệt.
  • Sử dụng bích 20K cho hệ thống nước thông thường là gây lãng phí ngân sách không cần thiết.
• Tính lắp lẫn: Lưu ý rằng bích 10K có tâm lỗ bu lông hoàn toàn khác với 5K hay 20K.
  • Bạn không thể lắp một chiếc van tiêu chuẩn 10K vào một mặt bích tiêu chuẩn 5K hay 20K.

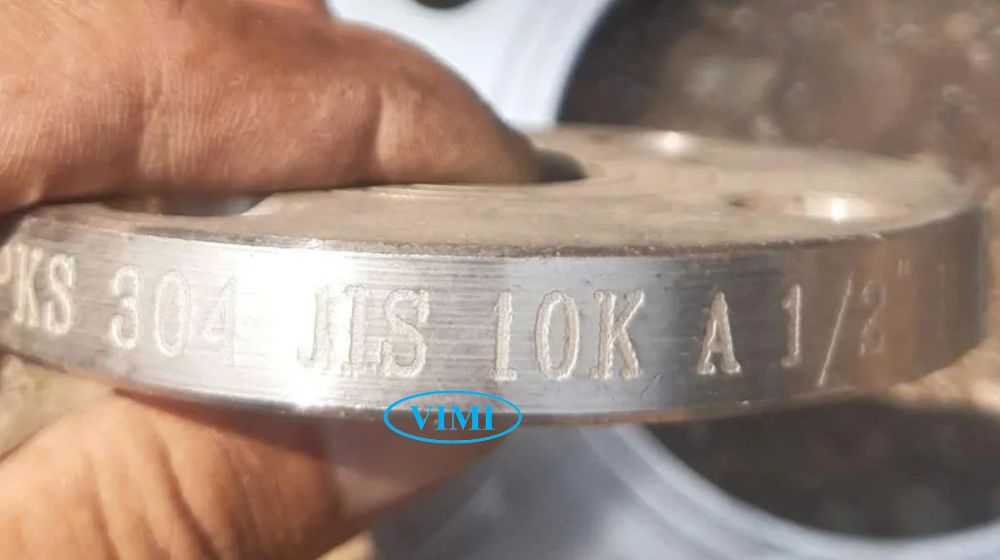

5. Tại sao bích rỗng JIS 10K được sử dụng nhiều

Là một nhà phân phối, chúng nhận thấy bích rỗng inox 10K chiếm tới hơn 60% doanh số mặt bích inox.

Lý do đến từ sự cân bằng hoàn hảo giữa kỹ thuật và kinh tế mà nó mang lại.

• Độ bền tuyệt vời: Vật liệu inox giúp bích không bị gỉ sét, ngay cả trong môi trường ẩm ướt hay hóa chất nhẹ, kéo dài tuổi thọ công trình lên hàng chục năm.
• Áp suất phổ thông: Hầu hết các hệ thống cấp thoát nước, phòng cháy chữa cháy, và xử lý nước thải tại Việt Nam hiện nay đều vận hành ở mức áp dưới 10kgf/cm²
• . Do đó, chuẩn 10K là vừa đủ và an toàn.
• Dễ tìm mua và thay thế: Vì quá phổ biến, bạn có thể dễ dàng tìm mua bích JIS 10K ở bất cứ đâu từ các đại lý vật tư, giúp việc bảo trì, thay thế trở nên nhanh chóng.
• Giá thành hợp lý: So với các loại bích chuẩn châu Âu (PN) hay Mỹ (ANSI), bích JIS 10K có giá thành rất cạnh tranh tại thị trường châu Á.

6. Các bích khác tương đương bích rỗng inox 10K

Trong một số trường hợp khi dự án thay đổi thiết kế hoặc hàng trong kho bị thiếu hụt, người mua hàng cần biết các loại tiêu chuẩn tương đương để có phương án thay thế kịp thời. Tuy nhiên, cần lưu ý về sự sai khác thông số.

• Mặt bích BS (Anh):
  • Các loại bích BS 4504 PN16 có cấp áp lực tương đương (16 bar).
  • Tuy nhiên, đường kính tâm lỗ bu lông của BS và JIS thường không khớp nhau, nên không thể lắp lẫn trực tiếp.
• Mặt bích DIN (Đức):
  • Mặt bích theo tiêu chuẩn DIN 2543 (PN16) cũng là bích rỗng nhưng có thông số kích thước khác với JIS.
• Mặt bích ANSI (Mỹ):
  • Bích theo tiêu chuẩn mặt bích Ansi Class 150 có khả năng chịu áp cao hơn 10K một chút, nhưng thiết kế cực kỳ khác biệt về số lỗ bu lông và kích thước.
