Bích rỗng inox JIS 16K

Bích rỗng inox JIS 16K với khả năng chịu tải lên tới 16kgf/cm² cùng đặc tính chống ăn mòn tuyệt vời của thép không gỉ, bích inox này đáp ứng hoàn hảo các tiêu chuẩn khắt khe nhất của Nhật Bản. Phù hợp với các hệ thống đường ống đòi hỏi khả năng vận hành ổn định dưới áp lực cao.

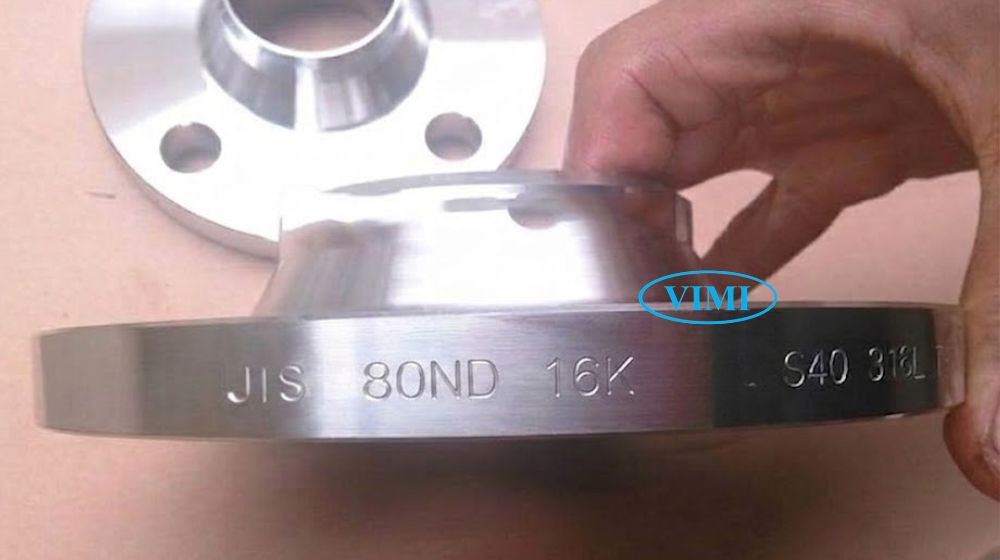

1. Định nghĩa về bích rỗng inox JIS 16K

Trong kỹ thuật đường ống, bích rỗng inox JIS 16K là phụ kiện kết nối có hình đĩa tròn, được đục lỗ ở giữa (rỗng) để luồn đường ống xuyên qua.

Mặt bích JIS này được sản xuất theo bộ tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản, đáp ứng các yêu cầu khắt khe về độ chính xác và khả năng chịu tải.

• Ý nghĩa của ký hiệu 16K: Đây là định mức áp suất làm việc của mặt bích.
  • Trong điều kiện nhiệt độ tiêu chuẩn, mặt bích này có khả năng chịu được áp lực lên đến 16kgf/cm².
  • Khi nhiệt độ tăng lên cần phải check lại bảng tương quan áp suất và nhiệt độ
• Đặc điểm hình học: Là dạng bích rỗng, nó cho phép lưu chất lưu thông liên tục trong hệ thống mà không bị gián đoạn, thường dùng để
  • Kết nối ống với van
  • Kết nối máy bơm
  • Hoặc kết nối các thiết bị đo
• Vật liệu inox: Được chế tạo từ thép không gỉ giúp mặt bích inox có
  • Độ bền cao
  • Bề mặt sáng bóng
  • Khả năng chống ăn mòn hóa học tuyệt vời.

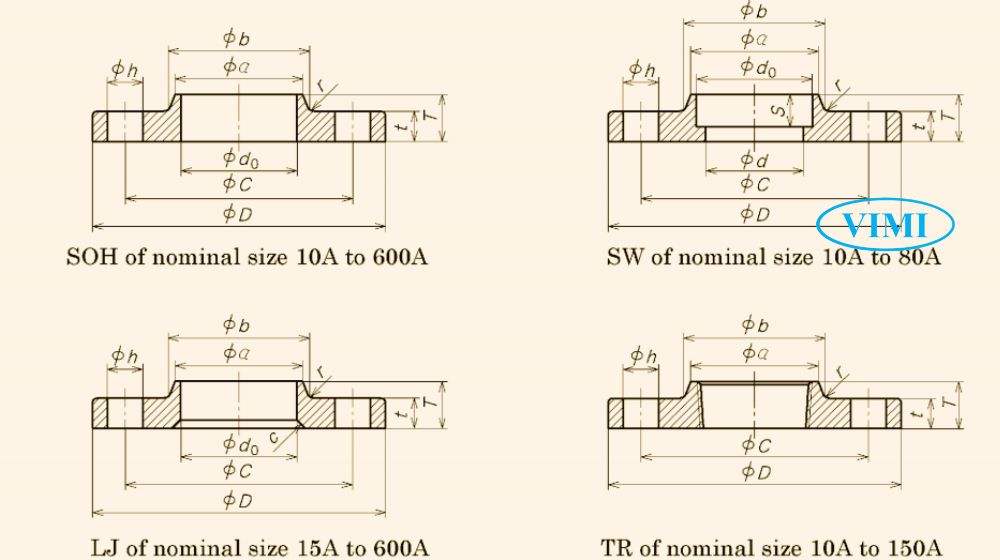

2. Bạn cần chủng loại bích rỗng inox 16K nào

Không phải mọi chiếc bích rỗng inox 16K đều giống nhau. Tùy thuộc vào yêu cầu của kỹ sư thiết kế hoặc thợ lắp đặt trực tiếp tại hiện trường, sản phẩm được chia thành các kiểu bề mặt tiếp xúc và kiểu kết nối đặc thù.

• Bích rỗng bề mặt phẳng (Flat Face – FF): Bề mặt kết nối phẳng hoàn toàn từ trong ra ngoài, tức là bích dạng tấm
  • Thường dùng cho các hệ thống có áp suất ổn định và dùng gioăng cao su toàn mặt bích.
• Bích rỗng có gờ (Raised Face – RF): Phần quanh lỗ thoát được đúc nhô cao lên.
  • Thiết kế này giúp tập trung áp lực lên gioăng làm kín, cực kỳ quan trọng đối với cấp áp suất 16K để ngăn ngừa rò rỉ.
• Bích hàn trượt (Slip on Flange): Đây là loại thợ lắp đặt ưa thích nhất.
  • Bạn chỉ cần đưa ống vào trong lỗ bích và thực hiện hai đường hàn ở mép trong và mép ngoài.
• Bích hàn cổ (Welding Neck Flange): Có phần cổ dài ra để hàn đối đầu với ống
  • Loại này chịu rung lắc và áp suất cực tốt
  • Thường dùng trong các vị trí xung yếu của dự án.

3. Chi tiết về vật liệu chế tạo bích rỗng inox 16K

Vật liệu quyết định tuổi thọ của thiết bị. Khi mua bích rỗng inox 16K, bạn cần xác định rõ môi trường lưu chất là gì (nước sạch, nước thải, hay hóa chất) để chọn mã vật liệu phù hợp, tránh lãng phí hoặc hư hỏng sớm.

• Inox 304 (SUS304): Là vật liệu phổ biến nhất. Khả năng chống gỉ tốt, chịu được nhiệt độ cao và đáp ứng được hầu hết các tiêu chuẩn vệ sinh an toàn thực phẩm hoặc nước sạch.
• Inox 316 (SUS316): Chứa thêm thành phần Molyden, giúp bích có khả năng kháng muối và axit vượt trội. Đây là lựa chọn bắt buộc cho các nhà máy hóa chất hoặc công trình gần biển.
• Inox 201 (SUS201): Giá thành rẻ hơn nhưng khả năng chống ăn mòn kém. Thường chỉ dùng trong các hệ thống trang trí hoặc môi trường khô ráo, không có hóa chất xâm thực.

4. Ứng dụng phổ biến của bích rỗng inox JIS 16K

Nhờ cấp áp suất ở mức khá cao (16K), sản phẩm này thường xuất hiện trong các phân khúc dự án yêu cầu sự bền bỉ và an toàn tuyệt đối.

• Hệ thống cấp nước nhà cao tầng:
  • Các tòa nhà trên 20 tầng cần áp lực đẩy nước lớn, bích 16K đảm bảo các khớp nối không bị bục dưới áp suất cột áp.
• Hệ thống phòng cháy chữa cháy (PCCC):
  • Tại các vị trí gần trạm bơm hoặc các đường ống chính, áp lực nước rất mạnh đòi hỏi mặt bích phải đạt chuẩn 16K để duy trì khả năng sẵn sàng chiến đấu.
• Nhà máy xử lý nước thải:
  • Sử dụng bích inox giúp chống lại sự ăn mòn của các chất hữu cơ và hóa chất trong nước thải, đồng thời chịu được áp suất đẩy của máy bơm công nghiệp.
• Công nghiệp thực phẩm và đồ uống:
  • Bề mặt inox sáng bóng, dễ vệ sinh và đạt chuẩn vi sinh là yếu tố then chốt giúp bích rỗng 16K được tin dùng trong các dây chuyền sản xuất bia, sữa, nước giải khát.

5. Khi nào cần bích rỗng inox JIS 16K thay vì 10K

Đây là câu hỏi mà nhiều người mua hàng thường thắc mắc để tối ưu chi phí. Việc nâng cấp từ bích rỗng inox JIS 10K lên bích rỗng inox 16K thường dựa trên các yếu tố kỹ thuật bắt buộc sau:

• Khi áp suất làm việc vượt quá 10kgf/cm²:
  • Nếu hệ thống của bạn vận hành thường xuyên ở mức 12 ~ 14 kgf/cm²
  • Bích 10K sẽ không đủ độ an toàn (dễ bị biến dạng hoặc rò rỉ), khi đó bắt buộc phải dùng bích 16K.
• Hệ thống có hiện tượng “búa nước”:
  • Ở những vị trí gần máy bơm, khi đóng ngắt đột ngột sẽ tạo ra cú sốc áp suất.
  • Bích 16K với độ dày lớn hơn sẽ chịu được những cú sốc này tốt hơn bích 10K.
• Yêu cầu của hồ sơ thiết kế:
  • Trong nhiều dự án lớn, để đảm bảo hệ số an toàn cao, các nhà thiết kế thường chỉ định dùng bích 16K cho toàn bộ hệ thống trục đứng dù áp suất thực tế có thể thấp hơn.

6. Khi nào cần bích rỗng inox 16K thay vì JIS 20K

Việc chọn đúng phân khúc áp suất giữa 16K và mặt bích rỗng inox 20K sẽ giúp chủ đầu tư tiết kiệm được một khoản ngân sách đáng kể mà vẫn đảm bảo kỹ thuật.

• Tối ưu chi phí:
  • Bích JIS 20K rất dày, nặng và có giá thành cao hơn nhiều so với bích 16K.
  • Nếu thông số áp suất hệ thống chỉ dừng lại ở mức 15 ~ 16kgf/cm², việc dùng bích 16K là sự lựa chọn thông minh và vừa đủ.
• Khối lượng hệ thống:
  • Bích 16K nhẹ hơn bích 20K, giúp giảm tải trọng lên giá đỡ đường ống và dễ dàng hơn cho thợ lắp đặt trong quá trình thi công trên cao.
• Sự tương thích thiết bị:
  • Nếu van hoặc máy bơm của bạn đang sử dụng tiêu chuẩn kết nối 16K, bạn không thể lắp mặt bích 20K vào vì tâm lỗ bu lông sẽ không trùng khớp.

7. Kho mặt bích rỗng inox JIS 16K

Là nhà phân phối chuyên nghiệp, chúng tôi thấu hiểu áp lực về tiến độ của các nhà thầu. Một nguồn hàng sẵn có và đa dạng là chìa khóa để dự án về đích đúng hạn.

• Sẵn hàng đa dạng kích cỡ:
  • Từ các size nhỏ DN15 đến các size lớn DN500
  • Luôn có sẵn trong kho để phục vụ nhu cầu lắp đặt tức thì.
• Đầy đủ chứng chỉ chất lượng:
  • Mỗi bích rỗng inox 16K xuất kho đều kèm theo giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng)
  • Giúp bạn dễ dàng nghiệm thu với chủ đầu tư.
• Tư vấn kỹ thuật tận tâm: Đội ngũ của chúng tôi không chỉ bán hàng mà còn hỗ trợ bạn
  • Phân tích bản vẽ
  • Lựa chọn vật liệu inox 304 hay 316 sao cho hiệu quả nhất với ngân sách của bạn.
• Giao hàng nhanh chóng: Với hệ thống kho bãi tại các tỉnh thành lớn, chúng tôi cam kết
  • Vận chuyển bích rỗng inox JIS 16K đến công trình trong thời gian ngắn nhất, không làm gián đoạn việc thi công
