Mặt bích inox ANSI Class 150

” Mặt bích inox ANSI class 150 “, là dòng sản phẩm mặt bích inox sản xuất theo tiêu chuẩn ANSI và được sử dụng khá phổ biến trong kết nối đường ống. Vì phụ kiện này, có khả năng lắp đặt linh hoạt, phù hợp với mọi loại đường ống và nhiều kích cỡ khác nhau.

1 Tiêu chuẩn mặt bích ANSI

” Mặt bích tiêu chuẩn ANSI” – Tiêu chuẩn được cấp phép ban hành bởi viện tiêu chuẩn Mỹ, đây là tiêu chuẩn ngành công nghiệp Hoa Kỳ nói chung và của phụ kiện mặt bích nói riêng.

ANSI – viết tắt tên tiếng anh ” American National Standards Institute ”  có nghĩa là ” Viện tiêu chuẩn quốc gia Hoa Kỳ “, được thành lập vào ngày 19 tháng 10 năm 1918. Giống với: DIN, JIS hay AMSE… Với bề dày lịch sử hàng trăm năm, tiêu chuẩn này cũng đã được công nhận và ứng dụng toàn cầu.

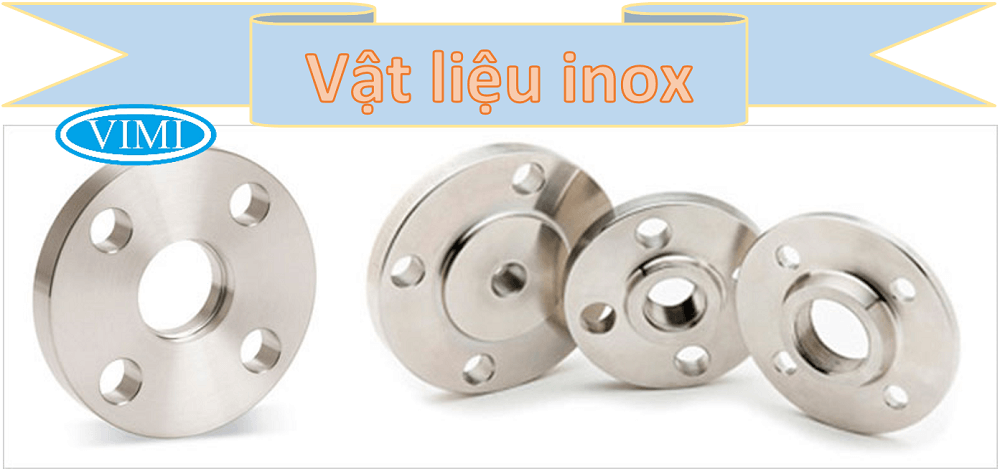

2 Vật liệu inox trong chế tạo mặt bích ANSI

Inox là một trong những loại vật liệu rất được ưu chuộng, dùng để chế tạo ra nhiều dòng phụ kiện inox hiện nay. Vậy tại sao loại vật liệu này lại được ưu chuộng?

Vì đây là loại vật liệu có rất nhiều ưu điểm nổi bật: Bền & cứng, có khả năng chống ăn mòn và rỉ sét với hầu hết các môi trường ( kể cả những môi trường có điều kiện khắc nghiệt ), chống bám bẩn bề mặt tốt, khả năng chịu nhiệt độ cao và lực va đập mạnh, cùng với đó là độ nhiễm từ thấp.

Chính vì thế inox cũng được lựa chọn là vật liệu trong chế tạo mặt bích ANSI class 150.

3 Áp lực làm việc

Đối với dòng mặt bích nói chung và mặt bích ANSI nói riêng, được các nhà sản xuất thiết kế với kích thước đa dạng và nhiều chủng loại khác nhau. Dựa vào đó, áp lực giới hạn khi làm việc cũng khác nhau.

Nằm trong dải áp lực chịu được của dòng mặt bích ANSI, ” Class 150 ” nghĩa là ” 150Psi ” tương đương bằng 10Bar hay 10Kgf/cm2. Trong thực tế hiện nay, có rất nhiều hệ thống đường ống yêu cầu mực áp lực này, vì thế đây là loại áp lực được sử dụng tương đối phổ biến.

4 Mặt bích inox ANSI class 150 – Chủng loại & Kích thước – Thông số kỹ thuật

Hiện nay,mặt bích ANSI được sản xuất với nhiều chủng loại, cũng như đa dạng về kích thước. Với hầu hết các tiêu chuẩn, mặt bích đều có những hình dạng và chủng loại giống nhau, tuy nhiên lại có đôi chút khác nhau về thông số kỹ thuật.

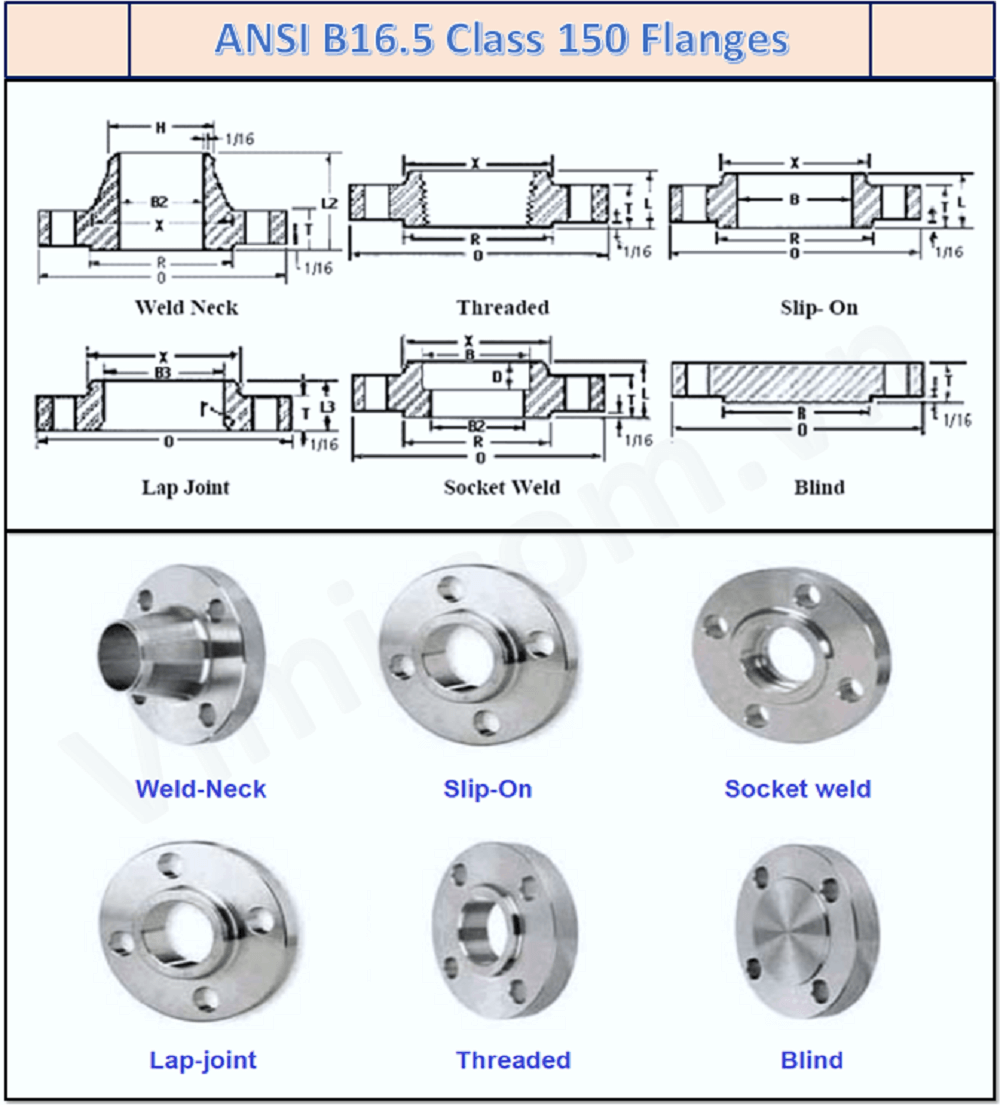

⊕ Hình dạng & các chủng loại mặt bích ANSI class 150

Để phù hợp với các khả năng kết nối khác nhau cùng nhiều kích cỡ đường ống. Mặt bích thiết kế theo tiêu chuẩn ANSI có nhiều chủng loại và mỗi chủng loại thì sẽ có hình dạng khác nhau.

Sau đây là hình dạng của từng chủng loại mặt bích inox ANSI class 150:

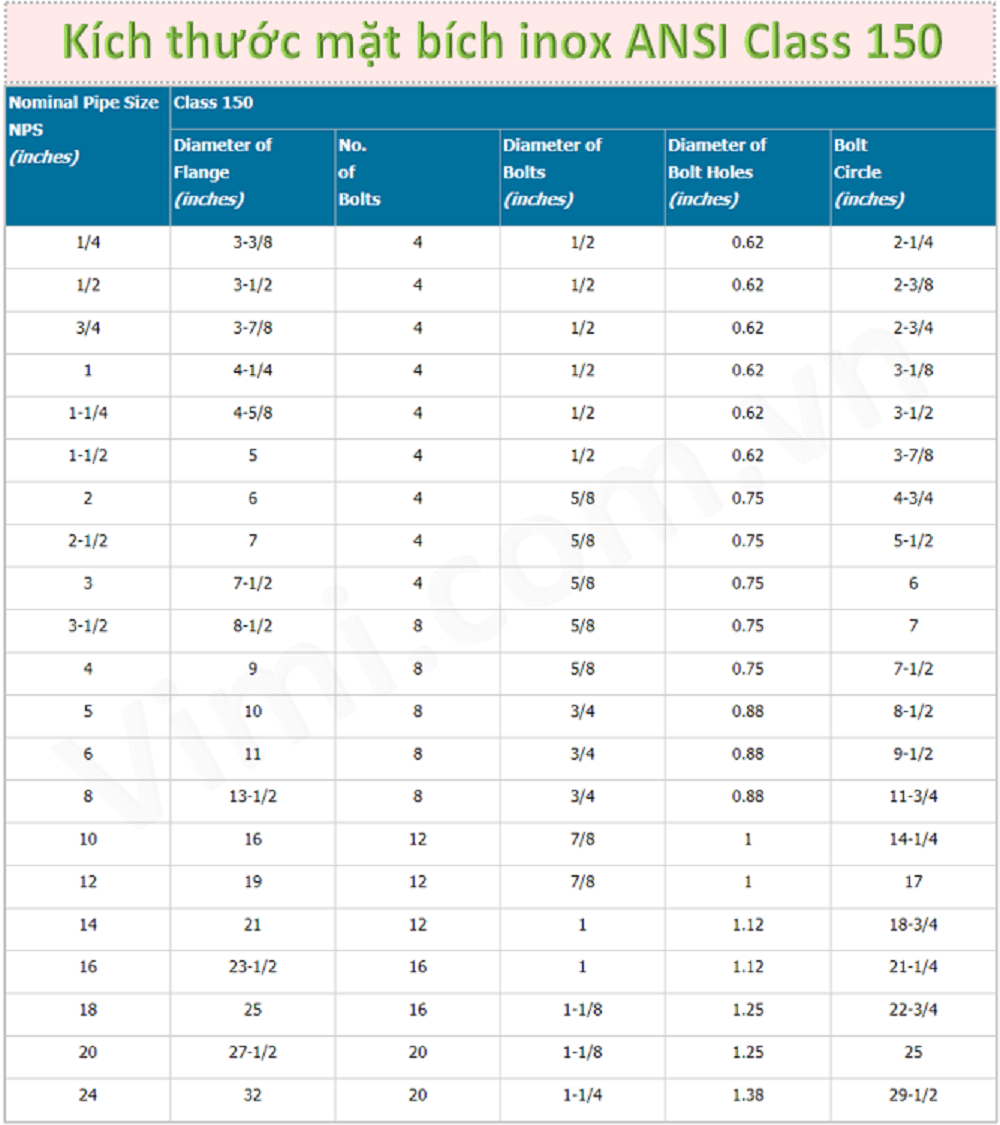

⊕ Kích thước mặt bích inox ANSI Class 150

Như các tiêu chuẩn khác, kích thước mặt bích tiêu chuẩn ANSI cũng phụ thuộc vào từng chủng loại của bích.

Dưới đây là bảng kích thước để các bạn có thể tham khảo:

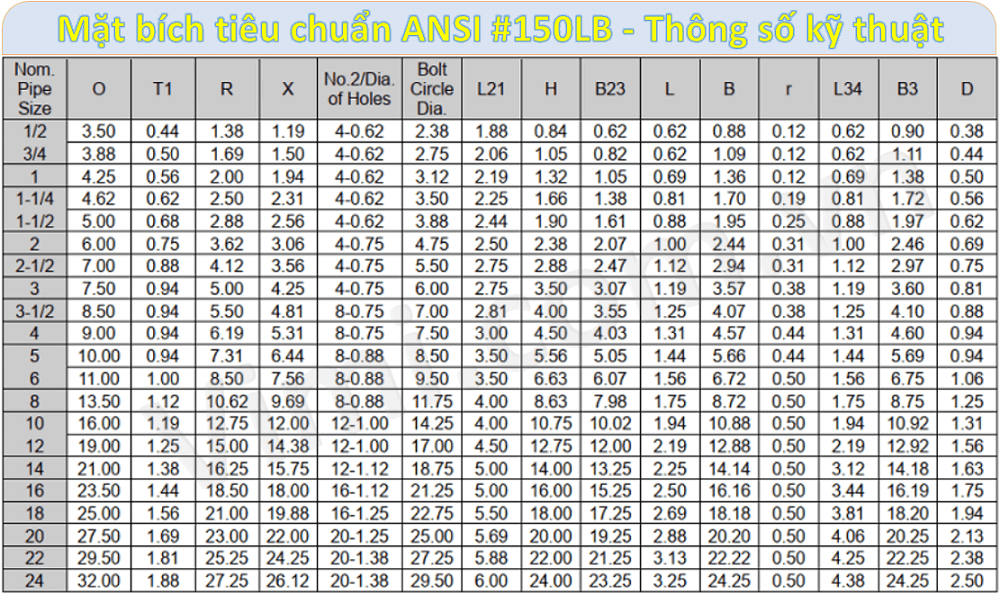

⊕ Thông số kỹ thuật mặt bích ANSI class 150

Tuy các tiêu chuẩn đều có chủng loại và hình dạng giống nhau, nhưng về thông số thì sẽ có chút khác. Không chỉ những nhà cung cấp mới cần nắm chắc các thông số kỹ thuật riêng của từng loại phụ kiện, mà bản thân khách hàng cũng cần phải biết.

Đây là bảng tra thông số của mặt bích class 150 tiêu chuẩn ANSI:

5 Ứng dụng thực tế đa dạng

Lý do mặt bích inox ANSI class 150 được sử dụng rất nhiều trong các nghành công nghiệp lẫn cả đời sống đó là: Ngoài việc kết nối ống thông thường, phụ kiện này còn có kết nối linh hoạt với các dòng phụ kiện như van công nghiệp hay thiết bị đo.

Nhờ vào những ưu điểm của vật liệu inox và tính linh hoạt trong kết nối, phụ kiện này thường ứng dụng trong các hệ thống:

✔ Cấp nước sạch

✔ Xử lý nước thải

✔ Chế biến lương thực – thực phẩm – đồ uống

✔ Phòng thí nghiệm và bệnh viện

✔ Đường ống dẫn dầu – lọc hoá chất

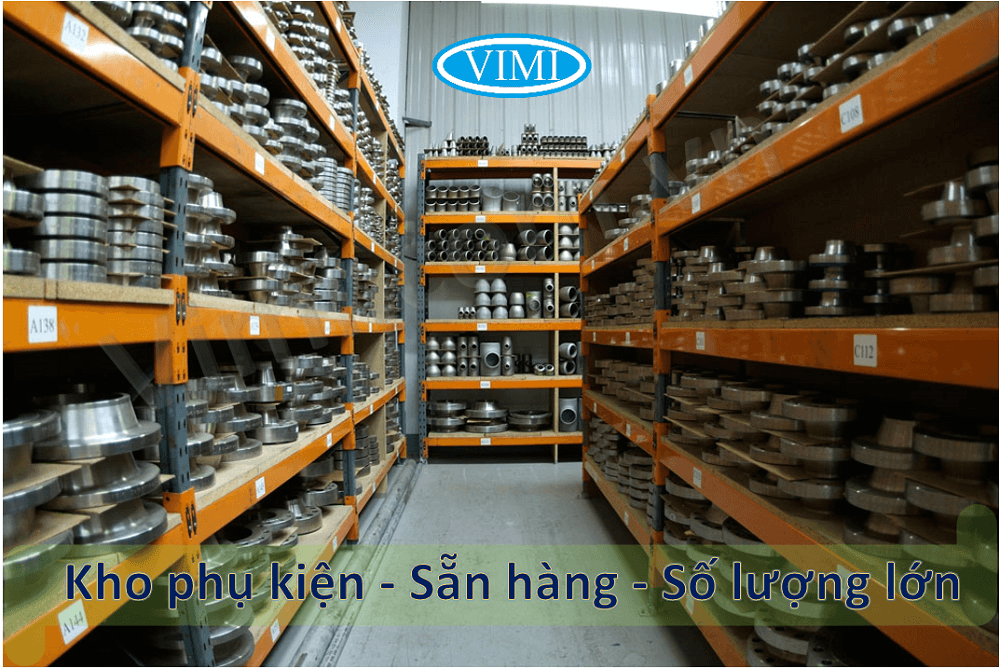

6 Kho phụ kiện – mặt bích giá rẻ

Vimi – Hệ thống kho phụ kiện inox với đầy đủ mặt hàng – nhiều chủng loại – kích thước. Ở vai trò là một nhà cung cấp uy tín – chuyên sản xuất & nhập khẩu phụ kiện số lượng lớn, chúng tôi cam kết giá thành rẻ nhất thị trường cũng như đảm bảo tốt nhất về chất lượng sản phẩm đến tay người dùng.

Mặt bích inox ANSI class 150 là một trong số các loại phụ kiện mặt bích luôn được trữ sẵn hàng.

Xem thêm sản phẩm cùng tiêu chuẩn ANSI: Mặt bích inox ANSI Class 300
