Tiêu chuẩn mặt bích JIS 16K

Tiêu chuẩn mặt bích JIS 16K  là một phần trong theo tiêu chuẩn JIS B 2220:2012 là lựa chọn phổ biến trong các hệ thống đường ống công nghiệp có nguồn gốc thiết bị Nhật Bản. Tuy nhiên, chọn sai loại mặt bích JIS 16K về vật liệu, sai bề mặt gasket hoặc bỏ qua quan hệ nhiệt độ – áp suất, kết quả sẽ dẫn đến rò rỉ, hỏng hóc toàn hệ thống.

1. Tiêu chuẩn mặt bích JIS 16K là gì?

Khi lần đầu tiếp xúc với tiêu chuẩn JIS 16K, nhiều kỹ sư nhầm lẫn giữa ký hiệu “16K” với áp suất tuyệt đối. Thực ra, “16K” là ký hiệu phân loại áp suất theo hệ thống Nhật Bản, không phải con số áp suất làm việc tính theo MPa.

Hiểu đúng điều này ngay từ đầu giúp bạn tránh sai lầm chọn sai loại mặt bích cho hệ thống của mình. Tiêu chuẩn JIS 16K thuộc JIS B 2220:2012, quy định cho mặt bích thép với kích thước định danh từ 10A đến 600A.

2. Kích thước kỹ thuật mặt bích JIS 16K (Bảng 17 – JIS B 2220)

Kích thước mặt bích JIS 16K lớn hơn đáng kể so sản phẩm theo tiêu chuẩn mặt bích JIS 5K hoặc tiêu chuẩn mặt bích JIS 10K ở cùng kích thước định danh, vì cần chịu áp suất làm việc cao hơn. Đây là điều kỹ sư thiết kế phải tính đến khi bố trí không gian lắp đặt và chọn bulông.

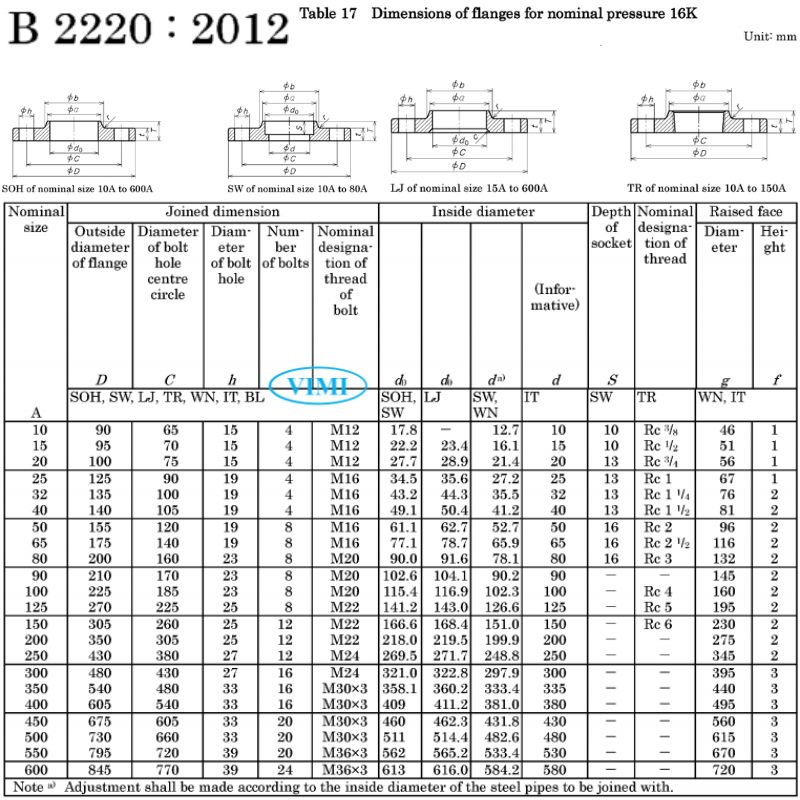

Bảng 17: Kích thước theo tiêu chuẩn mặt bích JIS 16K – kích cỡ từ 10A ~ 600A cho các loại mặt bích, gồm

• Đường kính mặt bích D
• Đường kính đường tâm lỗ bulong C
• Đường kính lỗ bu lông h
• Số lỗ bulong
• Kích cỡ bulong
• Đường kính trong
• Các thông số theo ảnh phía dưới

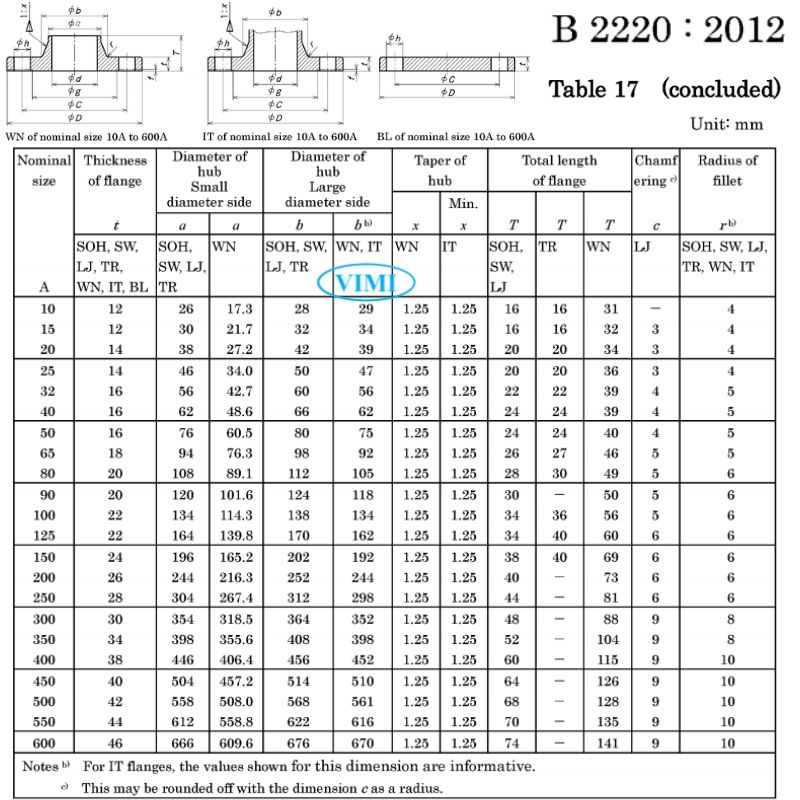

Bảng 17 (tiếp): Kích thước theo tiêu chuẩn mặt bích JIS 16K – kích cỡ từ 10A ~ 600A cho các loại mặt bích, gồm

• Chiều dày mặt bích t
• Đường kính hub với các loại bích lồng
• Các thông số theo ảnh phía dưới

Khi so sánh với mặt bích JIS 10K cùng size 100A, đường kính ngoài và số lỗ bulông của JIS 16K lớn hơn rõ rệt. Điều này ảnh hưởng trực tiếp đến thiết kế giá đỡ và khoảng cách giữa các đường ống.

2. Phân loại và phạm vi áp dụng của

Mặt bích JIS 16K bao gồm các loại phổ biến sau:

• SOH – Mặt bích hàn bọc đúc (Slip-on welding flange – hubbed): Phổ biến nhất trong lắp đặt đường ống công nghiệp nhờ dễ thi công.
• SW – Mặt bích hàn măng xông (Socket welding flange): Ứng dụng tốt cho đường kính nhỏ, áp suất cao.
• TR – Mặt bích ren (Threaded flange): Sử dụng khi không thể hàn tại hiện trường.
• BL – Mặt bích mù (Blank flange): Dùng để bịt đầu ống, kiểm tra áp suất hoặc bảo trì.
• WN – Mặt bích hàn cổ (Welding neck flange): Phù hợp cho điều kiện áp suất và nhiệt độ cao, chịu tải tốt nhất.
• IT – Mặt bích đúc liền (Integral flange): Đúc nguyên khối với thiết bị hoặc phụ kiện.
• LJ – Mặt bích lỏng (Lap joint flange): Kết hợp với stub end, tiện lợi khi cần xoay để căn lỗ bulông.

Mỗi loại mặt bích JIS 16K phục vụ một ứng dụng cụ thể. Việc chọn đúng loại ngay từ giai đoạn thiết kế giúp tiết kiệm chi phí thi công và tăng độ bền hệ thống.

3. Quan hệ nhiệt độ – áp suất theo tiêu chuẩn mặt bích JIS 16K

Đây là phần quan trọng nhất mà người mua hàng và kỹ sư thiết kế thường bỏ qua. Nhiều dự án chọn mặt bích JIS 16K dựa trên áp suất thiết kế ở nhiệt độ phòng, nhưng quên mất rằng khi nhiệt độ lưu chất tăng lên, khả năng chịu áp suất của mặt bích giảm đáng kể. Bảng 11 của JIS B 2220:2012 quy định rõ ràng điều này theo từng nhóm vật liệu.

Với nhóm thép carbon (vật liệu 002, 003a):

• Từ nhiệt độ thấp đến 120°C: Áp suất tối đa 2,7 MPa (Phân nhóm I) hoặc 1,6 MPa (Phân nhóm II).
• Tại 220°C: Giảm còn 2,5 MPa (Phân nhóm I).
• Tại 300°C: Giảm còn 2,3 MPa (Phân nhóm I).
• Tại 350°C: Giảm còn 2,1 MPa (Phân nhóm I).

Với nhóm thép không gỉ (SUS304, SUS316):

• Tại 120°C: Áp suất tối đa 2,7 MPa (Phân nhóm I).
• Tại 300°C: Áp suất giảm còn 2,3 MPa (Phân nhóm I).

Lời khuyên của tôi: Luôn tra bảng P-T Rating khi chọn mặt bích JIS 16K cho hệ thống hoạt động ở nhiệt độ cao. Không dựa vào con số 16K như một giá trị cố định.

4. Bề mặt tiếp xúc của mặt bích JIS 16K

Một trong những yếu tố quyết định độ kín khít của mối nối bích chính là sự phù hợp giữa loại bề mặt gasket và điều kiện vận hành. Tiêu chuẩn mặt bích JIS 16K quy định rõ bề mặt gasket cho từng loại mặt bích, tránh tình trạng lắp sai gây rò rỉ sau vài tháng vận hành. Đây là sai lầm tôi thấy xảy ra khá thường xuyên tại công trường khi đội thi công không nắm rõ tiêu chuẩn.

• Loại SOH, SW, TR, BL: với các kiểu mặt
  • Mặt phẳng (FF – Flat Face)
  • Mặt đực – cái (MF – Male-Female)
  • Mặt lưỡi – rãnh (TG – Tongue and Groove).
• Loại WN, IT:
  • Ngoài FF, MF, TG còn thêm mặt có gờ (RF – Raised Face).

Về độ nhám bề mặt theo tiêu chuẩn mặt bích JIS:

• Bề mặt FF và RF: Độ nhám Ra từ 3,2 đến 6,3 µm – bề mặt đủ nhám để gasket bám tốt.
• Bề mặt MF và TG: Yêu cầu độ nhám tinh hơn, dưới 3,2 µm – vì tiếp xúc kim loại với kim loại, cần độ chính xác cao hơn.

Khi nhận hàng mặt bích JIS 16K, hãy kiểm tra bề mặt gasket bằng mắt và thiết bị đo độ nhám. Bề mặt bị trầy xước hoặc không đạt Ra dẫn đến rò rỉ dù siết bulông đúng lực.

5. Vật liệu chế tạo mặt bích JIS 16K theo JIS B 2220

Vật liệu là yếu tố quyết định tuổi thọ của mặt bích JIS 16K trong môi trường vận hành thực tế. Nhiều nhà cung cấp kém chất lượng sử dụng vật liệu không đúng tiêu chuẩn JIS B 2220 nhưng vẫn đóng dấu JIS 16K lên sản phẩm. Đây là rủi ro nghiêm trọng cho hệ thống đường ống của bạn, đặc biệt trong môi trường ăn mòn hoặc nhiệt độ cao.

Các nhóm vật liệu được JIS B 2220:2012 chấp nhận cho mặt bích JIS 16K:

Thép carbon:

• SS400, S20C, S25C – Thép carbon kết cấu thông dụng.
• SF390A – Thép rèn cho áp suất thấp và trung bình.
• SC410 – Thép đúc cacbon.
• SFVC 1, SFVC 2A – Thép rèn cho bình áp lực.
• SCPH 1 – Thép đúc cho nhiệt độ cao.

Thép không gỉ:

• SUS304, SUS316 – Thép không gỉ austenit phổ biến nhất, chống ăn mòn tốt.
• SUS304L, SUS316L – Hàm lượng carbon thấp, phù hợp môi trường ăn mòn mạnh sau hàn.
• SCS 13A, SCS 14A – Thép không gỉ đúc tương đương SUS304 và SUS316.

Khi mua mặt bích JIS 16K, yêu cầu nhà cung cấp xuất trình chứng chỉ vật liệu (Mill Certificate) và kiểm tra số lô trên sản phẩm. Không chấp nhận mặt bích không có truy xuất nguồn gốc vật liệu.

8. Ký hiệu và đánh dấu trên mặt bích JIS 16K

Việc đọc đúng ký hiệu trên mặt bích JIS 16K giúp bạn xác minh nhanh chóng sản phẩm có đúng tiêu chuẩn trước khi lắp đặt. Tôi khuyến nghị đội thi công và người mua hàng đều phải nắm rõ cách đọc marking trên mặt bích JIS. Đây là lớp kiểm soát chất lượng cuối cùng trước khi đưa sản phẩm vào hệ thống.

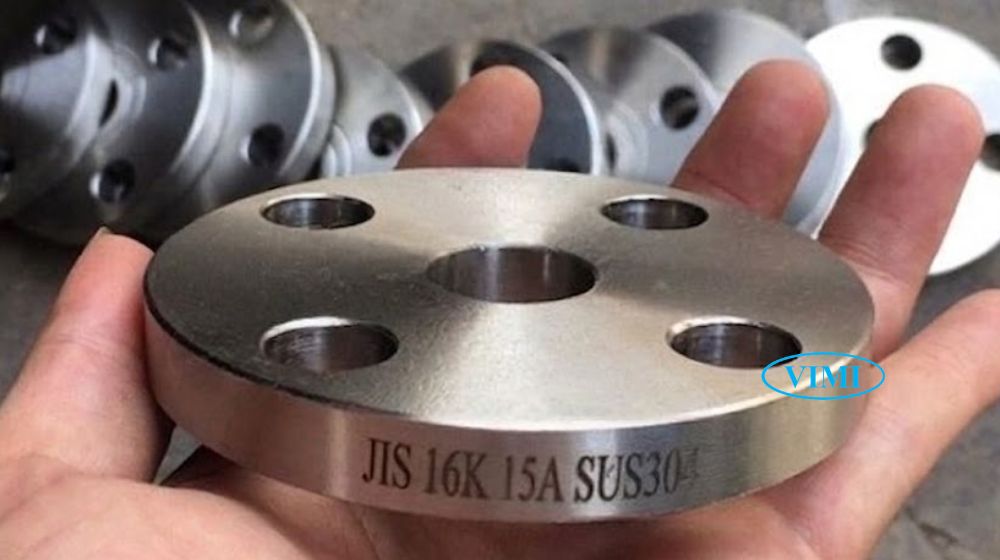

Tiêu chuẩn mặt bích JIS B 2220 yêu cầu các thông tin sau phải xuất hiện trên bề mặt chu vi của mặt bích:

• Áp suất định danh: Ký hiệu “16K” – xác nhận loại mặt bích theo phân loại JIS.
• Kích thước định danh: Ví dụ “200” hoặc “200A” – chỉ rõ size đường kính.
• Ký hiệu vật liệu: Ví dụ “S25C” (thép carbon) hoặc “SUS304” (thép không gỉ).
• Số lô đúc hoặc mã kiểm soát chất lượng: Phục vụ truy xuất nguồn gốc khi cần kiểm tra sau này.

Mặt bích JIS 16K không có đầy đủ thông tin marking theo JIS B 2220 là sản phẩm không đạt tiêu chuẩn. Từ chối nhận hàng ngay, tránh rủi ro pháp lý và kỹ thuật về sau.

9. Sai số kích thước cho phép của mặt bích JIS 16K

Sai số kích thước là thước đo chất lượng gia công của mặt bích JIS 16K. Trong thực tế thi công, tôi đã gặp nhiều trường hợp mặt bích từ nhà cung cấp giá rẻ có sai số vượt giới hạn cho phép, dẫn đến lỗ bulông không thẳng hàng, phải doa lại tốn kém hoặc thay toàn bộ. Bảng 22 của JIS B 2220:2012 quy định sai số như sau:

• Đường kính ngoài (D): ±1,5 mm (áp dụng cho D ≤ 600 mm).
• Đường kính tâm lỗ bulông (C): ±0,5 mm – sai số nhỏ để đảm bảo lỗ thẳng hàng khi lắp ghép.
• Độ dày (t): +1,5/−0 mm (với t ≤ 20 mm); +2/−0 mm (với 20 < t ≤ 50 mm) – không được mỏng hơn thiết kế.
• Độ lệch tâm lỗ bulông: Trong vòng 0,5 mm so với tâm lỗ danh định
