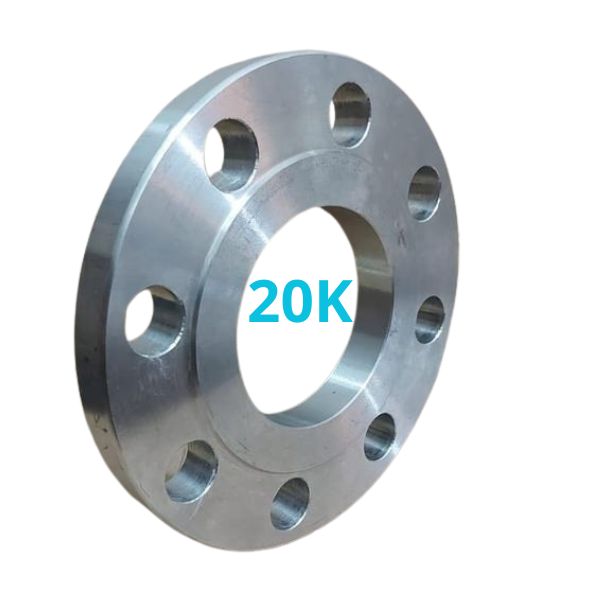

Mặt bích inox JIS 20K

Mặt bích inox JIS 20K với khả năng chịu tải lên tới 20kgf/cm² cùng đặc tính chống ăn mòn vượt trội của thép không gỉ là lựa chọn hàng đầu cho các vị trí trọng yếu của hệ thống, trong công trình trọng điểm.

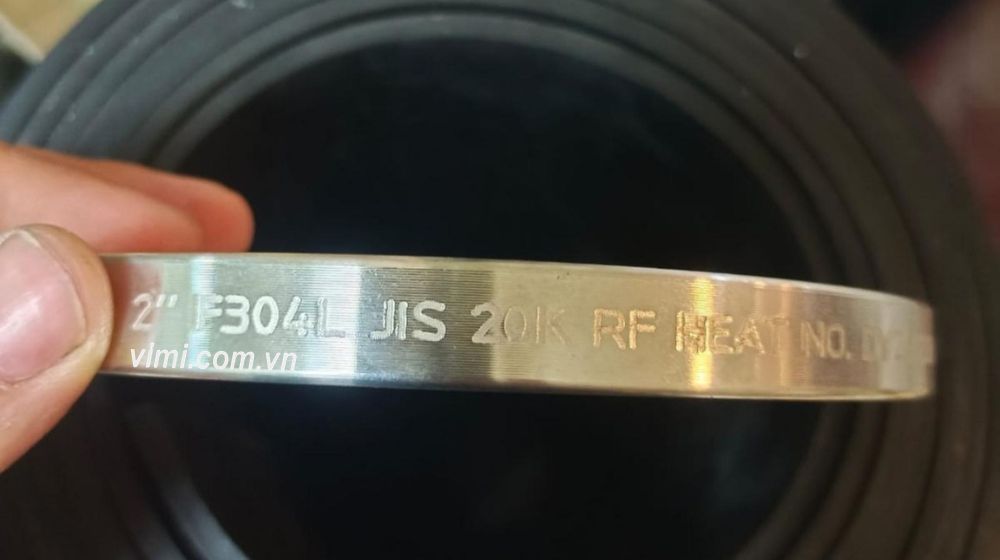

1. Mặt bích inox JIS 20K là gì

Trong kỹ thuật đường ống, bích inox JIS 20K được hiểu là loại phụ kiện ống được sản xuất theo bộ tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản. Điểm khác biệt lớn nhất nằm ở con số “20K”, biểu thị khả năng chịu áp suất làm việc lên tới 20kgf/cm²

• Vật liệu: Được làm từ các mác thép không gỉ như inox 304, inox 316.
• Cấp áp suất: Chịu được áp lực tối đa 2.0 MPa (tương đương 20 bar) trong điều kiện nhiệt độ tiêu chuẩn.
• Đặc điểm nhận dạng: So với các loại bích inox 5K hay bích inox 10K, mặt bích 20K có
  • Độ dày lớn hơn hẳn
  • Đường kính ngoài
  • Tâm lỗ bu lông cũng có những quy cách riêng biệt để đảm bảo chịu được áp lực cực lớn.
• Mặt bích inox 20K đóng vai trò là “điểm khóa” an toàn tại các khớp nối giữa ống với van hoặc thiết bị trong môi trường khắc nghiệt.

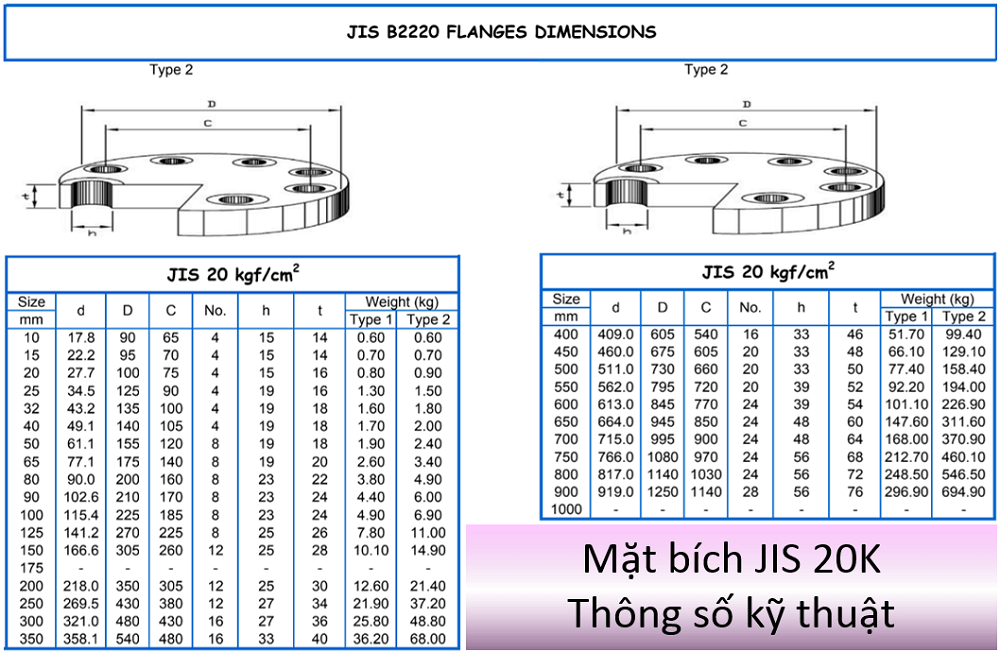

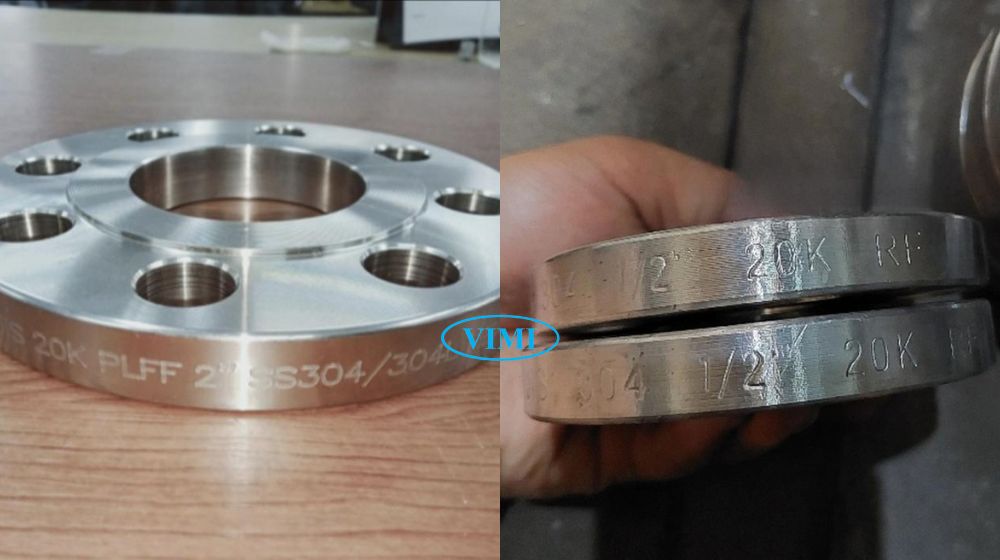

2. Bảng tra kích thước mặt bích inox 20K

Việc nắm rõ thông số kích thước là điều bắt buộc đối với thợ lắp đặt và người mua hàng để tránh tình trạng mua về nhưng không lắp vừa thiết bị. Tuy nhiên để tra được kích thước mặt bích inox JIS 20K, bạn cần tra cứu từ tiêu chuẩn mặt bích JIS 20K, từ đó mà tìm ra được các thông số quan trọng như

• Kích thước (DN)
• Đường kính ngoài (D)
• Đường kính đường tâm lỗ bu lông (C)
• Số lỗ bu lông (n)

Lưu ý: Độ dày của bích JIS 20K thường lớn hơn rất nhiều so với bích 10K cùng kích thước DN để đảm bảo an toàn.

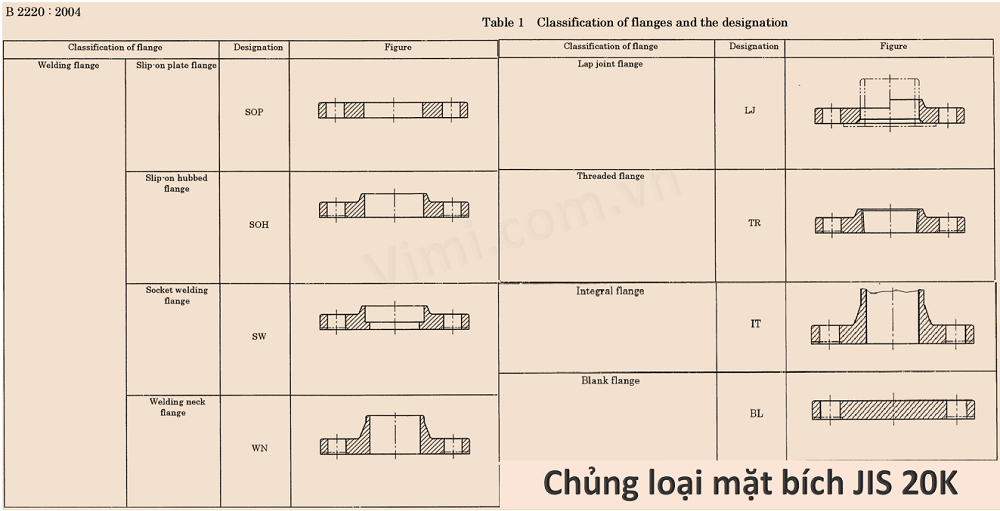

3. Chủng loại mặt bích inox JIS 20K

Tùy vào vị trí lắp đặt và yêu cầu kỹ thuật của kỹ sư đường ống, bích inox JIS 20K được phân chia thành nhiều chủng loại khác nhau nhằm tối ưu hóa khả năng làm kín và chịu lực.

• Bích rỗng (tên tiếng Anh là Slip on Flange và ký hiệu là SO):
  • Loại phổ biến nhất
  • Thợ thi công chỉ cần luồn ống vào trong lỗ bích và thực hiện hai đường hàn ở mép trong và ngoài.
• Bích mù (tên tiếng Anh làBlind Flangevà ký hiệu là BL):
  • Dùng để bịt kín đầu ống hoặc các cửa chờ của bồn áp lực.
  • Với cấp áp 20K, bích mù thường rất dày để chống lại áp suất đẩy từ bên trong.
• Bích có gờ (Raised Face – RF):
  • Đây là loại bề mặt tiếp xúc chuẩn cho hệ 20K.
  • Phần nhô cao ở giữa giúp tập trung áp lực lên gioăng làm kín (gasket), đảm bảo không rò rỉ dưới áp cao.
• Bích hàn cổ (Welding Neck – WN):
  • Có phần cổ dài để hàn đối đầu với ống.
  • Loại này chịu rung lắc và sốc nhiệt tốt nhất trong các chủng loại bích.

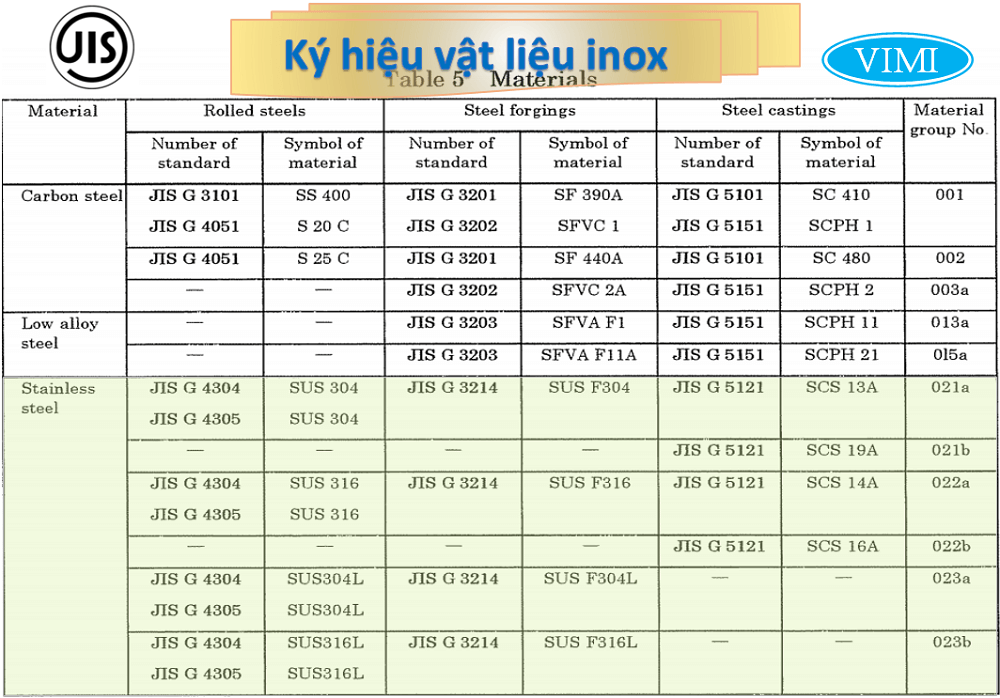

4. Vật liệu chế tạo mặt bích inox 20K

Lựa chọn vật liệu phù hợp là yếu tố tiên quyết giúp tiết kiệm chi phí cho chủ đầu tư. Không phải lúc nào loại đắt nhất cũng là tốt nhất, mà quan trọng là phải “đúng môi trường”.

• SUS304
  • Là vật liệu tiêu chuẩn cho các hệ thống nước sạch, hơi nóng và hóa chất nhẹ.
  • Bích inox 20K này có khả năng chống oxy hóa tốt và giá thành hợp lý.
• SUS316:
  • Chứa thêm Molyden giúp kháng muối biển và axit mạnh.
  • Đây là lựa chọn bắt buộc cho các nhà máy lọc dầu, hóa chất nồng độ cao hoặc công trình biển.

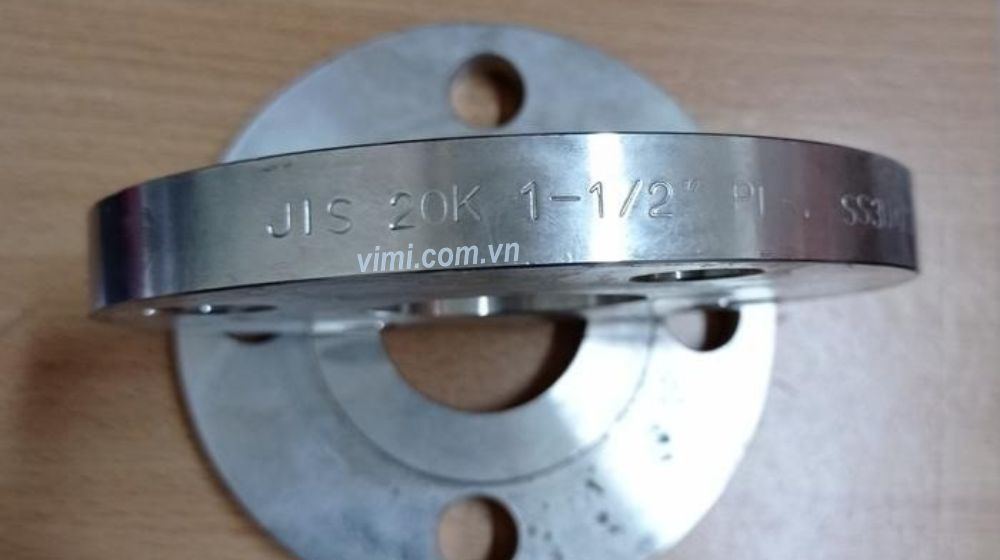

5. Vị trị bắt buộc sử dụng mặt bích inox 20K

Tại sao chúng ta phải dùng bích 20K trong khi bích 10K rẻ hơn nhiều? Có những vị trí trong hệ thống mà an toàn là ưu tiên số một và đó là nơi mặt bích inox 20K thể hiện vai trò của mình.

• Đầu ra của máy bơm cao áp: Nơi áp lực dòng chảy vừa khởi động đạt mức cực đại, tạo ra những cú sốc áp suất (búa nước).
• Hệ thống lò hơi, hơi nước bão hòa: Những nơi có nhiệt độ và áp suất cao luôn cần bích dày để tránh hiện tượng biến dạng mặt kết nối.
• Trục đứng của nhà cao tầng: Các tòa chung cư hoặc văn phòng trên 30 tầng thường dùng bích 20K ở các tầng thấp để chịu được áp lực cột nước từ trên cao đổ xuống.
• Hệ thống thủy lực áp lực cao: Nơi lưu chất là dầu thủy lực hoặc các chất lỏng có tỷ trọng lớn đòi hỏi sự kín khít tuyệt đối.

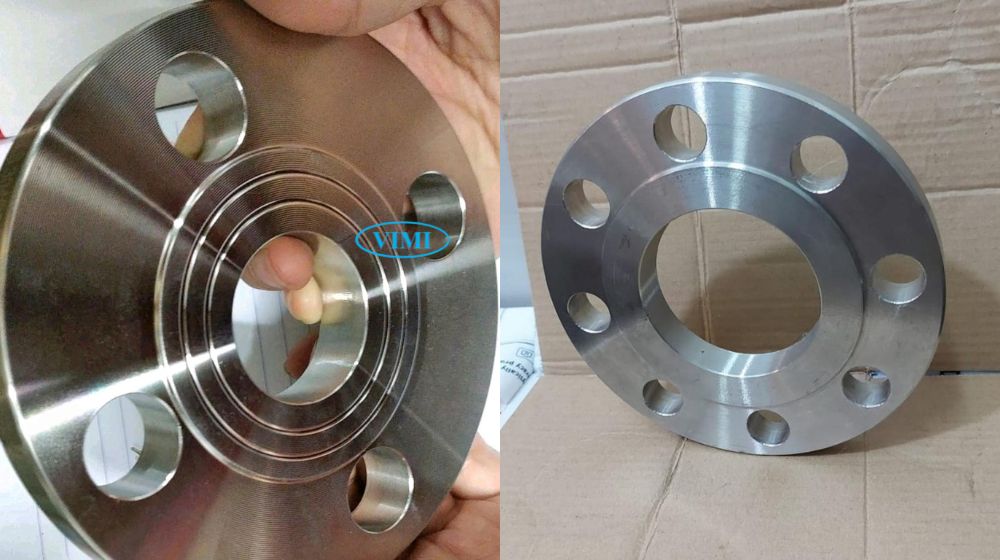

6. Hướng dẫn đặt mua mặt bích inox 20K

Dành cho những người mua hàng mới hoặc kỹ sư lần đầu bóc tách khối lượng, hãy tuân thủ các bước sau để đảm bảo mua đúng hàng, đúng giá và đúng chất lượng.

• Xác định chính xác tiêu chuẩn:
  • Hãy kiểm tra van hoặc thiết bị đi kèm có đúng là chuẩn JIS không?
  • Tuyệt đối không nhầm sang tiêu chuẩn BS (Anh) hay ANSI (Mỹ) vì chúng không lắp lẫn được với nhau.
• Kiểm tra mác thép:
  • Yêu cầu nhà cung cấp đưa ra chứng chỉ chất lượng (CQ) xác nhận đúng mác inox 304 hay 316.
  • Bạn có thể dùng thuốc thử hoặc máy đo quang phổ để kiểm tra tại chỗ.
• Lưu ý độ dày và cân nặng:
  • Bích 20K chuẩn Nhật thường rất nặng.
  • Nếu một chiếc bích được chào là 20K nhưng độ dày chỉ ngang bích 10K, đó chắc chắn là hàng không đạt chuẩn.
• Lựa chọn nhà phân phối có kho sẵn: Việc chọn đơn vị có kho hàng lớn giúp bạn kiểm tra được hàng trực tiếp, đảm bảo tiến độ giao hàng và thường có giá thành cạnh tranh hơn do không qua trung gian
