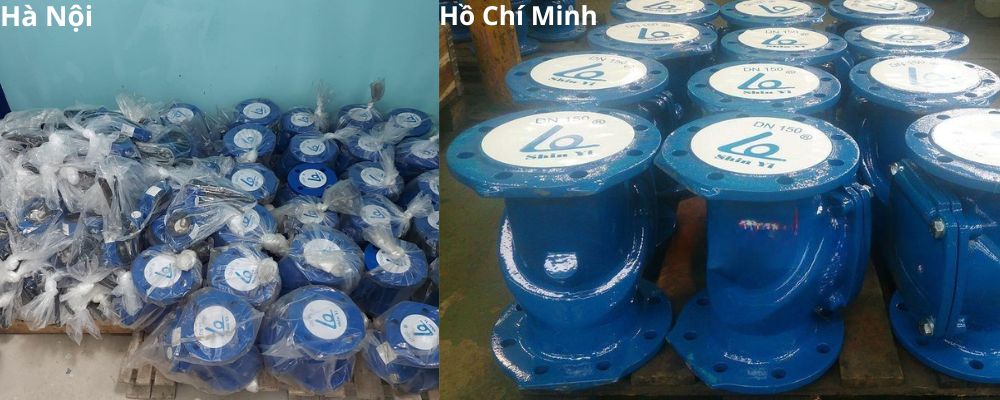

Shinyi RDCV là dòng van 1 chiều lá lật Shinyi, hoạt động đóng mở hoàn toàn tự động nhờ bộ phận lá van được thiết kế nghiêng 1 góc 45 độ.
Thông số kỹ thuật Shinyi RDCV

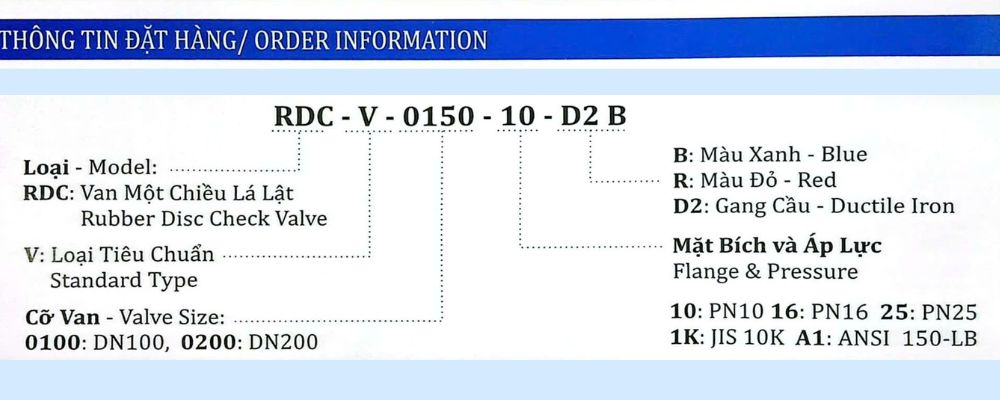

Mã Sản Phầm Product Code | RDCV | |
Kích thước | DNS0-DN600 | |
Tiêu Chuẩn Thiết Kế Design Standard | BS EN 1074-3 | |
Tiêu Chuẩn Khoảng | BS EN 558-1 TABLE 1 SERIES 10 | |
Khoảng cách 2 mặt bích | ASME B16.10 | |
Kiểu Kết Nôi Connection End | MẶT BÍCH FLANGED |
|
Tiêu Chuẩn Kết Nối Và Áp Suất Làm Việc Connection Standard And Pressure Rating | BS 4504 | PN10, PN16, PN25 |
DIN 2632 | ||
DIN 2633 | ||
JIS B2220 | 5K, 10K, 16K, 20K | |
ASME B16.42 | 150LB | |
Sơn phủ | Loại Sơn Type | EPOXY RESIN POWDER |
Tiêu Chuấn Standard | JIS K 5551:2002 [TCVN 9014:2011) | |

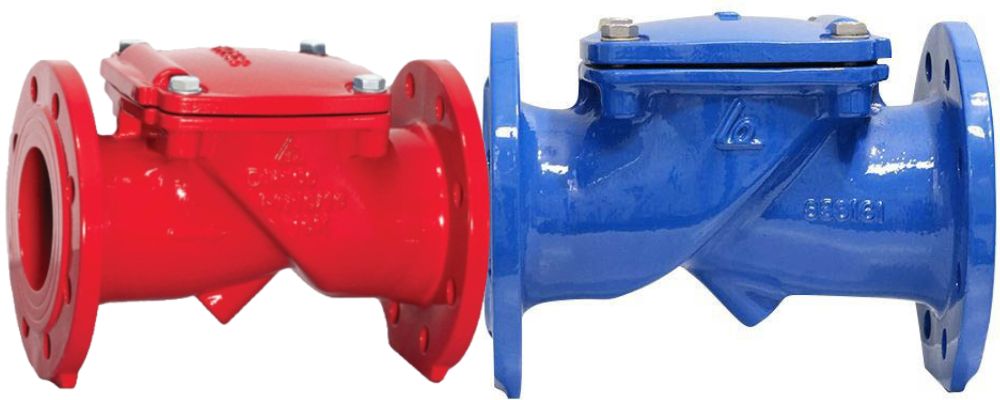

Màu Sắc Colour | XANH – ĐỎ | |
Độ Dày Thickness | 250pm~300ụm | |
Nhiệt Độ Làm Việc Working Temp | -10°C~80°C | |
Môi Trường Làm Việc Flow Media | Hệ Thống Nước/ Water Systems |
Vật liệu chế tạo Shinyi RDCV
No | Part Name | Material | Material Code |
1 | Body | Ductile Iron | ASTM A536/EN GJS 500-7 |
2 | O-Ring | Rubber | NBR |
3 | Disc | Encapsulated Rubber | ASTM 283M + EPDM |
Bolt | Gavanized Steel | ASTM A105 | |
5 | Cover | Ductile Iron | ASTM A536/EN GJS 500-7 |
6 | Washer | Galvanized steel | ASTM A105 |
7 | Shaft | Carbon Steel | ASTM 1045 |
8 | Seat | Rubber | EPDM |
9 | Renforcement | Plastic | Nylon |
10 | Disc Plate | Carbon Steel | ASTM 283M |

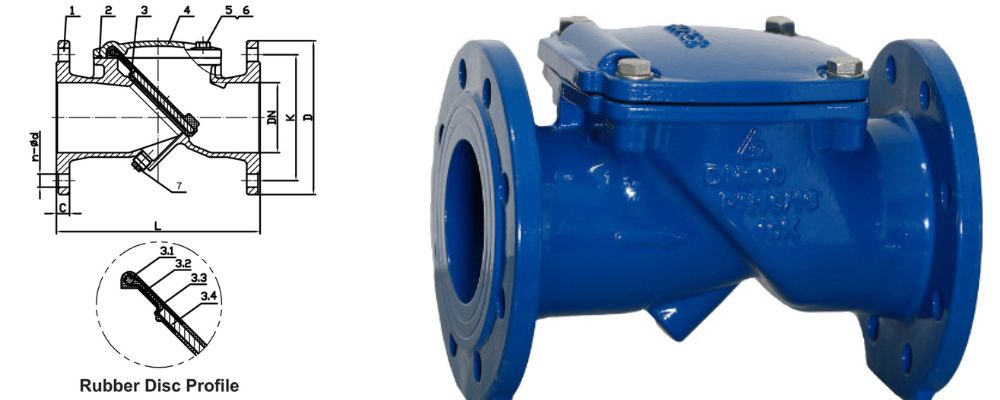

Bảng kích thước chi tiết
D | K | n-Phid | C | |||||||||||
DN | Model/No. | L | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 |
50 | RDCV-0050 | 203 | 165 | 165 | 125 | 125 | 4-Phi19 | 4 – phi19 | 19 | 19 | ||||
65 | RDCV-0065 | 216 | 185 | 185 | 145 | 145 | 4-phi19 | 8 Phi 19 | 19 | 19 | ||||
80 | RDCV-0080 | 241 | 200 | 200 | 160 | 160 | 8-Phi19 | 9 Phi 19 | 19 | 19 | ||||
100 | RDCV-0100 | 292 | 220 | 235 | 180 | 190 | 8-Phi19 | 8- phi 23 | 19 | 19 | ||||
125 | RDCV-0125 | 330 | 250 | 270 | 210 | 220 | 8-Phi19 | 8- phi 23 | 19 | 19 | ||||
150 | RDCV-0150 | 356 | 285 | 300 | 240 | 250 | 8-Phi23 | 8-phi 28 | 19 | 20 | ||||
200 | RDCV-0200 | 95 | 340 | 360 | 295 | 310 | 8-phi23 | 12-phi23 | 12-phi 28 | 20 | 22 | |||
250 | RDCV-0250 | 622 | 395 | 405 | 425 | 350 | 355 | 370 | 12-phi 23 | 12-phi 28 | 12-Phi31 | 22 | 24.5 | |
300 | RDCV-0300 | 698 | 45 | 460 | 485 | 400 | 410 | 430 | 12-phi23 | 12-phi 28 | 16-Phi31 | 24.5 | 27.5 | |
350 | RDCV-0350 | 787 | 505 | 520 | 555 | 460 | 470 | 490 | 16-phi 23 | 16-phi 28 | 16-Phi34 | 24.5 | 30 | |
400 | RDCV-0400 | 914 | 565 | 580 | 620 | 515 | 525 | 550 | 16-phi 26 | 16-phi 31 | 16-Phi37 | 24.5 | 32 | |
450 | RDCV-0450 | 978 | 615 | 640 | 570 | 565 | 585 | 600 | 20-phi 26 | 20-phi31 | 20-Phi37 | 25.5 | 34.5 | |
500 | RDCV-0500 | 978 | 670 | 704 | 730 | 620 | 650 | 660 | 20-phi 26 | 20-phi 34 | 20-Phi37 | 26.5 | 36.5 | |
600 | RDCV-0600 | 1295 | 780 | 827 | 845 | 725 | 770 | 770 | 20-phi30 | 20-phi 37 | 20-Phi40 | 30 | 42 |
