Thông tin sản phẩm

Itap 104 là van đặc biệt bởi ngoài các ứng dụng thông thường như các van 1 chiều Itap, khác thì van thích hợp để sử dụng với xăng và nhiên liệu gas nói chung

1. Giới thiệu chung

Điểm khác biệt của Itap 104 là gioăng làm bằng Viton và giới hạn nhiệt rộng. Van có các thông số cơ bản như dưới đây

  • Model: Itap 104
  • Thương hiệu: Van Itap
  • Kích thước: DN10 ~ DN50
  • Chủng loại: Van 1 chiều lò xo
  • Kiểu kết nối: Nối ren theo tiêu chuẩn ISO 288 và ren NPT
  • Nhiệt độ làm việc: -20oC ~ 100oC hoặc 150oC
  • Xuất xứ: Italy

Itap 104 (6)

2. Kích cỡ và áp suất giới hạn

Với đặc điểm nổi bật và được sản xuất hướng tới mục đích đó nên Itap 104 có kích thước khiêm tốn từ DN10 ~ DN50 và áp suất giới hạn của van thuộc nhóm van chịu được áp suất cao

  • 3/8″ (DN10) ~ 1″ (DN25): 25bar/362.5psi
  • 1″1/4 (DN32) ~ 2″ (DN50): 18bar/261psi

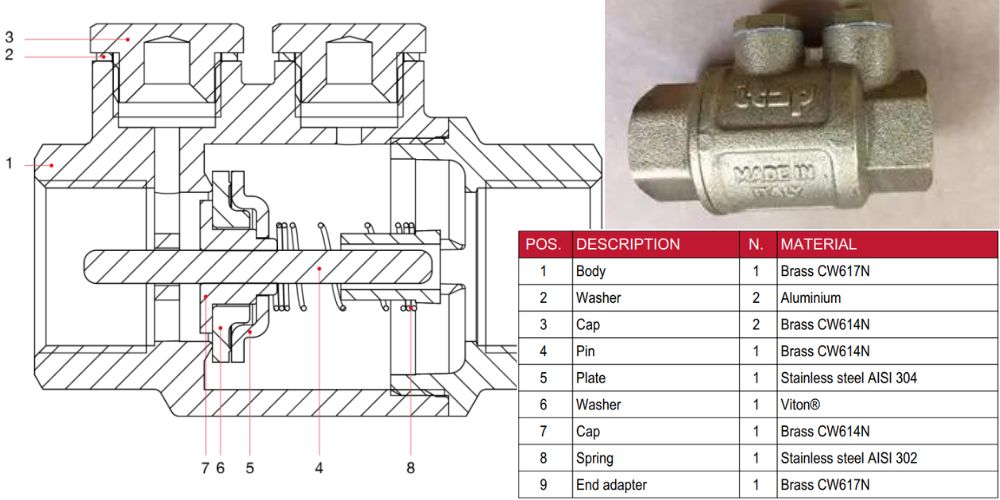

3. Cấu tạo và vật liệu chế tạo Itap 104

Van được nhà sản xuất chia cấu tạo gồm 9 bộ phận như bản vẽ với chi tiết vật liệu cho từng bộ phận

  • Thân và nắp van: Brass CW617N
  • Cap và Pin: Brass CW614N
  • Đệm kín: Viton
  • Lò xo: Inox

Itap 104 (2)

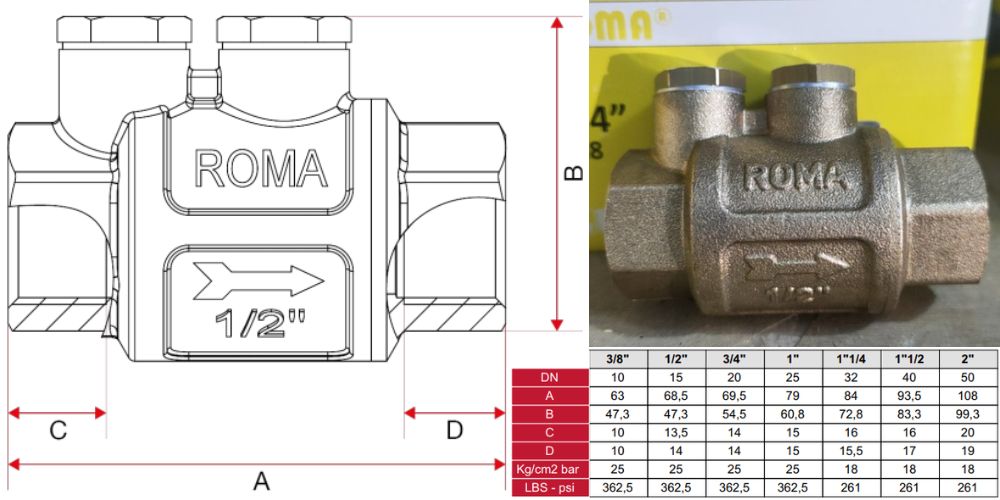

4. Bản vẽ và kích thước bao ngoài

Itap 104 còn được biết đến là ROMA check valve, vì vậy van có thiết kế bên ngoài thân được khắc các thông tin như

Itap 104

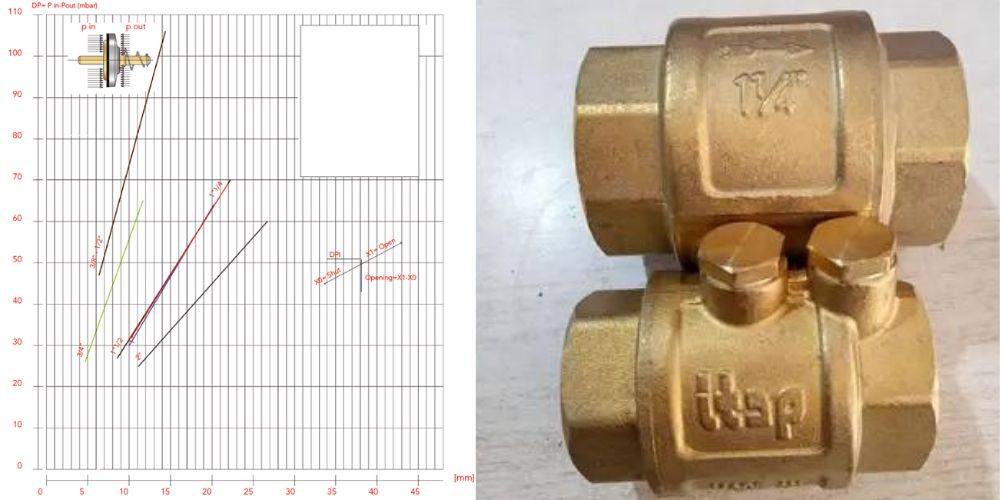

5. Áp suất mở van

Biểu đồ áp suất mở van của Itap 104 tuân theo biểu đồ đường DP = Pin – Pout (mbar) như ảnh đính kèm phía dưới

Itap 104 (5)

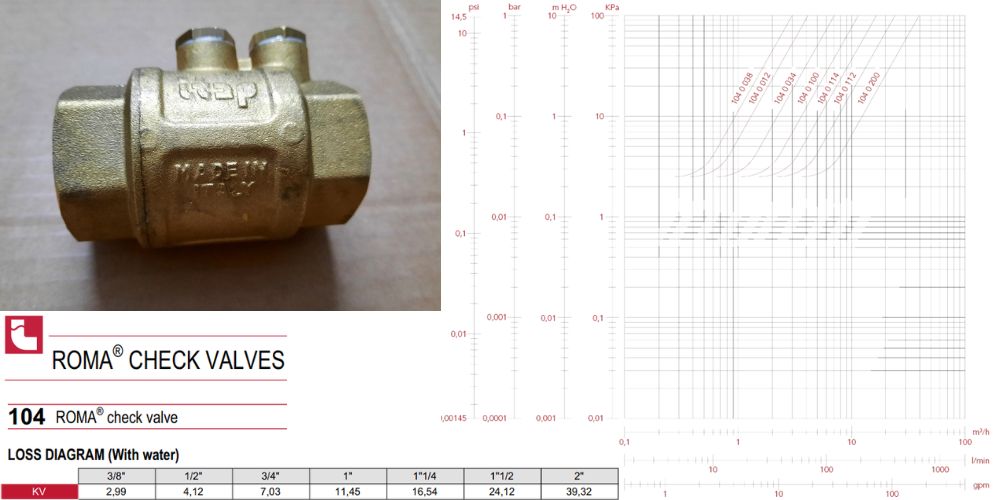

6. Biểu đồ giảm áp suất van

Itap 104 có biểu đồ giảm áp với 5 đường giảm áp suất được hãng công bố trên catalogues với mức giảm áp phụ thuộc vào lưu lượng dòng chảy qua van. Và áp suất của van sẽ giảm đi nhiều hơn khi lưu lượng dòng chảy qua van lớn hơn

Itap 104 (3)

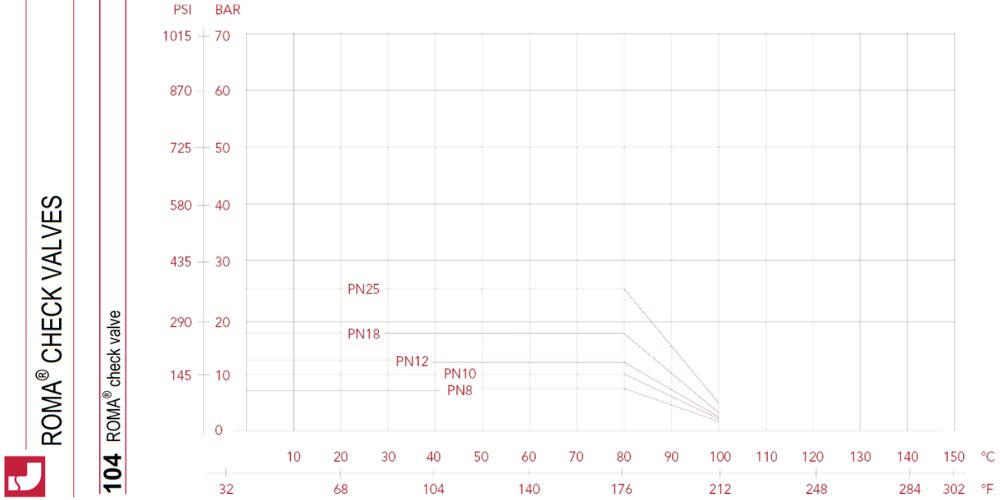

7. Giới hạn áp suất theo nhiệt độ

Tương tự như các van cùng nhãn hiệu và cùng chủng loại khác, Itap 104 có áp suất giới hạn như ở mục 2, khi nhiệt độ lưu chất không quá 80oC tương đương 176oF

Itap 104 (4)
