Itap 103 | YORK® CHECK VALVE

Itap 103 van lò xo thuộc chủng loại van 1 chiều Itap, van có thể được lắp đặt ở nhiều tư thế khác nhau và phù hợp với nhiều hệ thống như nước sinh hoạt, điều hòa và sưởi ấm

1. Giới thiệu chung về Itap 103

Van có các thông số cơ bản như dưới đây

• Model: Itap 103
• Thương hiệu: Van Itap
• Kích thước: DN10 ~ DN100
• Chủng loại: Van 1 chiều lò xo
• Kiểu kết nối: Nối ren theo tiêu chuẩn ISO 288 và ren NPT
• Nhiệt độ làm việc: -20^oC ~ 100^oC
• Xuất xứ: Italy

2. Kích cỡ và áp suất giới hạn của van

Itap 103 có kích thước từ DN10 ~ DN100 và áp suất giới hạn của van giảm theo chiều tăng của kích thước van

• 3/8″ (DN10) ~ 1″ (DN25): 12bar/174psi
• 1″1/4 (DN32) ~ 2″ (DN50): 10bar/145psi
• 2″1/2 (DN 65) ~ 4″ (DN 100): 8bar/116psi

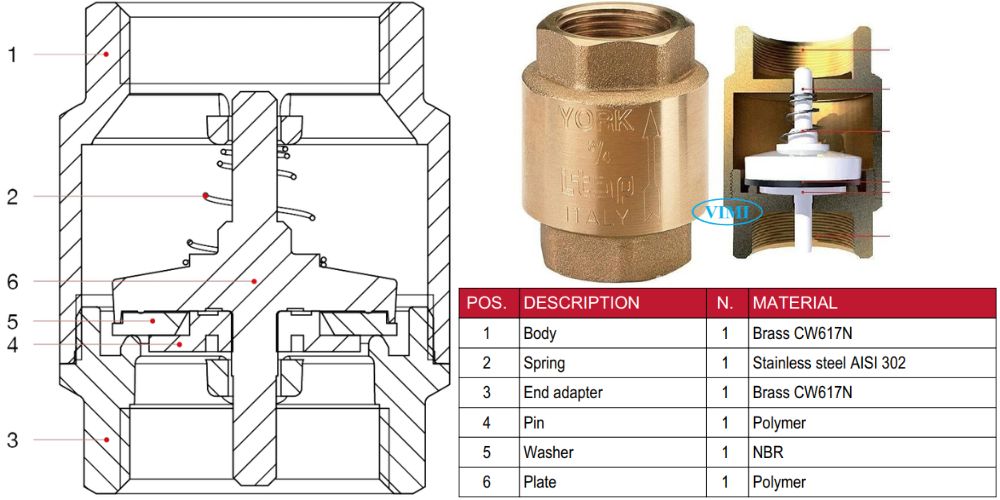

3. Cấu tạo và vật liệu chế tạo Itap 103

Van được chế tạo bằng đồng với chi tiết từng mác đồng theo từng bộ phận cụ thể như dưới và hình ảnh kèm theo

• Thân van: Brass CW617N
• Pin: Polymer
• Đệm kín: NBR
• Lò xo: Inox

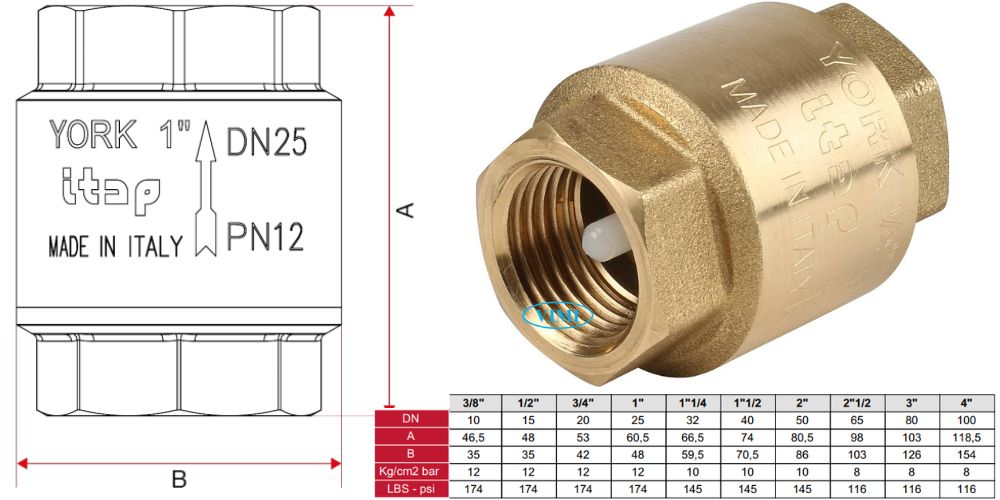

4. Bản vẽ và kích thước đường bao van

Itap 103 có thiết kế bên ngoài thân được khắc các thông tin như

• Áp suất giới hạn
• Kích cỡ đường ống thép lắp đặt
• Các chữ “YORK”, “ITAP” và “MADE IN ITALY”

5. Áp suất mở van

Itap 103 chỉ có thể mở ra khi áp suất đầu vào và áp suất đầu ra đảm bảo lớn hơn DP = P_in – P_out (mbar) như ảnh biểu đồ đính kèm phía dưới

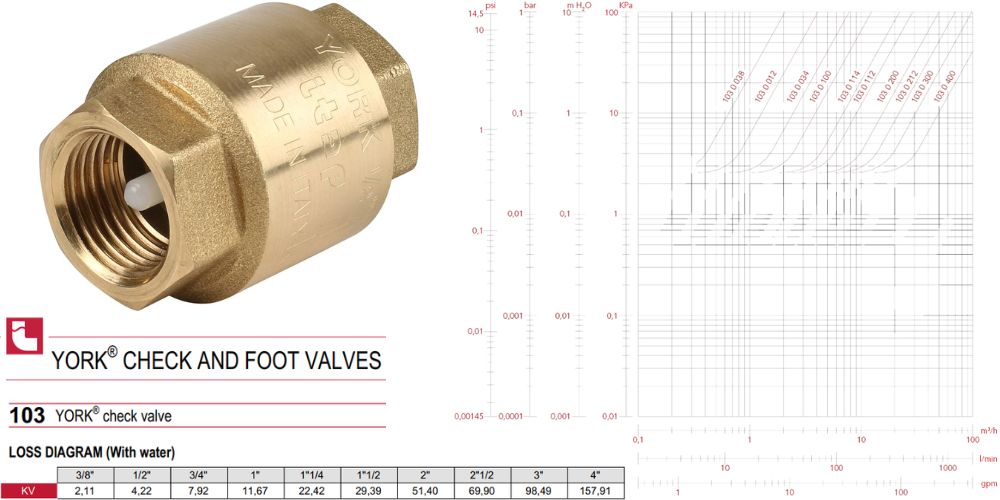

6. Biểu đồ giảm áp suất van

Itap 103 có biểu đồ giảm áp theo lương lượng của van với hệ số lưu lượng KV như ảnh đính kèm. Áp suất giảm khi đi qua van được công bố theo các đơn vị áp là Psi, bar, mH₂O và Kpa

7. Giới hạn áp suất theo nhiệt độ

Giới hạn áp suất của Itap 103 có áp suất giới hạn như ở mục 2, khi nhiệt độ lưu chất không quá 80^oC tương đương 176^oF
