Van bướm khí nén Haitima | Nhập khẩu chính hãng | Giá rẻ

Van bướm khí nén Haitima thuộc dòng sản phẩm van bướm điều khiển khí nén. Đây là dòng van điều khiển tự động có giá thành rẻ, sử dụng an toàn và được dùng nhiều trên các hệ thống công nghiệp hiện nay.

1 Van bướm khí nén thương hiệu Haitima – xuất xứ Đài Loan

Dòng van bướm khí nén này được sản xuất bởi thương hiệu Haitima valve, đây là một trong các thương hiệu hàng đầu tại Đài Loan trong lĩnh vực sản xuất van điều khiển công nghiệp. Hiện nay các sản phẩm cảu Haitima cung cấp đều được người dùng ưu tiên sử dụng rất nhiều.

Sản phẩm van này có nguồn gốc xuất xứ từ Đài Loan, quốc gia có nền công nghiệp rất hiện đại và phát triển, đây cũng được coi là phân xưởng của thế giới. Các sản phẩm van công nghiệp có nguồn gốc tại đây luôn có chất lượng cao và đảm bảo yêu cầu kỹ thuật, không chỉ vậy giá thành của chúng cũng rẻ hơn các sản phẩm tương tự đến từ Nhật Bản hay Hàn Quốc.

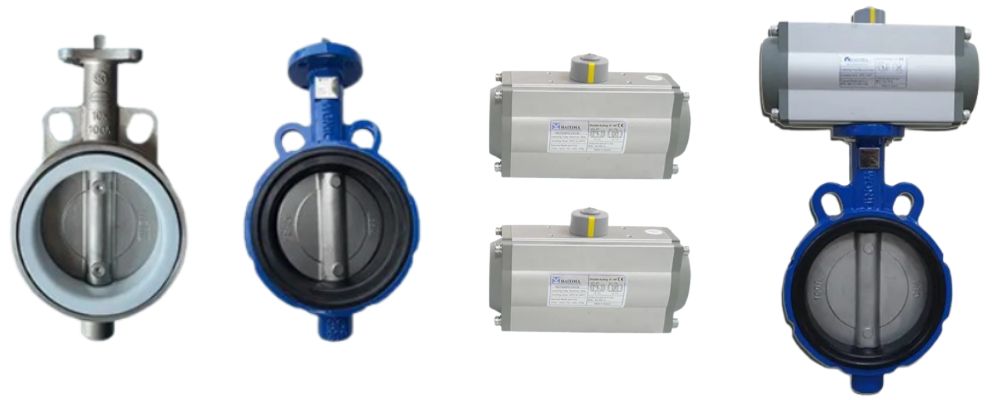

Van bướm khí nén thương hiệu Haitima - xuất xứ Đài Loan

2 Đặc điểm cấu tạo van bướm khí nén Haitima

Van bướm điều khiển khí nén thương hiệu Haitima cũng là dòng sản phẩm van bướm thông thường kết hợp với bộ điều khiển khí nén, nên van gồm các bộ phận chính như sau:

Thân van

Là bộ phận làm đế đỡ cho trục và vánh van, đồng thời là phần bên ngoài chịu va đập và để kết nối với đường ống trên hệ thống.

Trục van

Bộ phận này thường làm bằng vật liệu inox, chịu tải trọng và chịu tác dụng lực momen xoay, vì inox có độ cứng và độ bền cao, không bị ảnh hưởng xấu của dòng lưu chất bên trong tác động lên

Cánh van

Đây là bộ phận chịu lực tác động trực tiếp của dòng lưu chất, đặc biệt khi van đóng mở hoặc để ở trạng thái điều tiết dòng lưu chất (không đóng mở hoàn toàn). Do đặc điểm cấu tạo và nguyên lý hoạt động của cánh van mà van bướm không phải là dòng van dùng cho điều tiết

Bộ điều khiển khí nén

Là bộ phận chuyển đổi năng lượng khí nén thành dạng động năng, thông qua bộ truyền chuyển động, truyền tới trục van từ đó làm cho cánh van xoay, điều khiển quá trình đóng mở van.

Gioăng làm kín

Gioăng sử dụng trong dòng van này chủ yếu là gioăng cao su EPDM ~ NBR, thường sử dụng với van thân gang cánh inox. Hoặc gioăng EPDM ~ Teflon, chủ yếu dùng với van bướm toàn thân inox

Riêng đối với bộ điều khiển khí nén, có hai dạng chính thường được sử dụng là dạng tác động đơn và tác động kép.

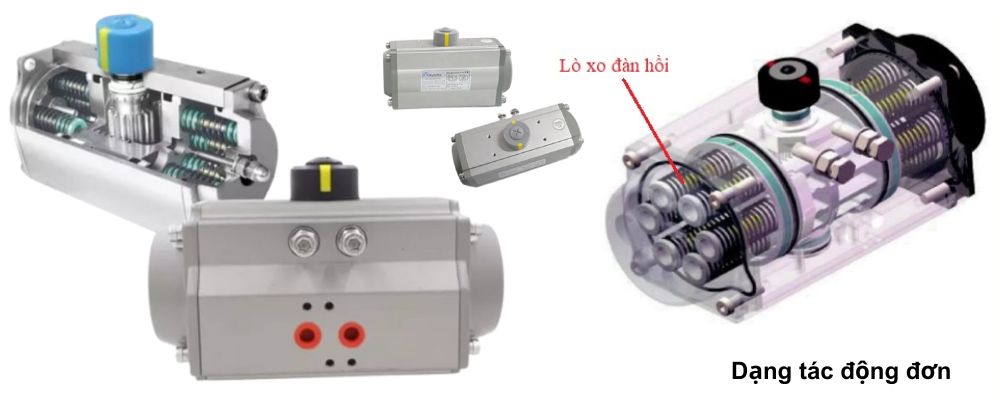

Van bướm khí nén Haitima tác động đơn

Dòng van này bên trong bộ truyền động khí nén sẽ có lò xo, chỉ cần tác động một lần khí vào là van mở. Khi dừng cấp khí thì hai lò xo ở hai bên sẽ phản hồi lại và đẩy van trả về vị trí cố định ban đầu (có thể là đóng hoặc mở tuỳ cài đặt ban đầu).

Phân loại theo bộ chuyển động

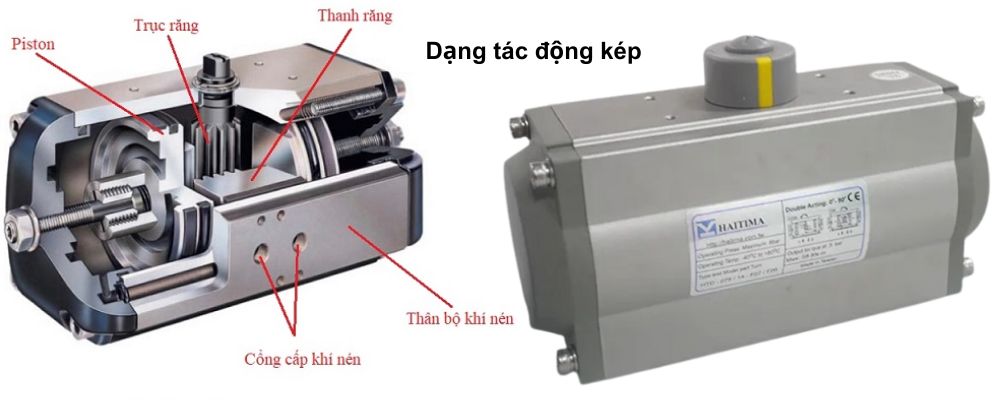

Van bướm khí nén Haitima tác động kép

Van này có cấu tạo bộ điều khiển khí nén gồm hai lỗ để cấp khí vào là A và B. Cấp khí vào lỗ A thì van mở, cấp khí vào lỗ B thì van đóng.

Dòng van này được sử dụng phổ biến bởi gía thành rẻ và độ bền cao hơn dòng tác động đơn.

Phân loại theo bộ chuyển động 2

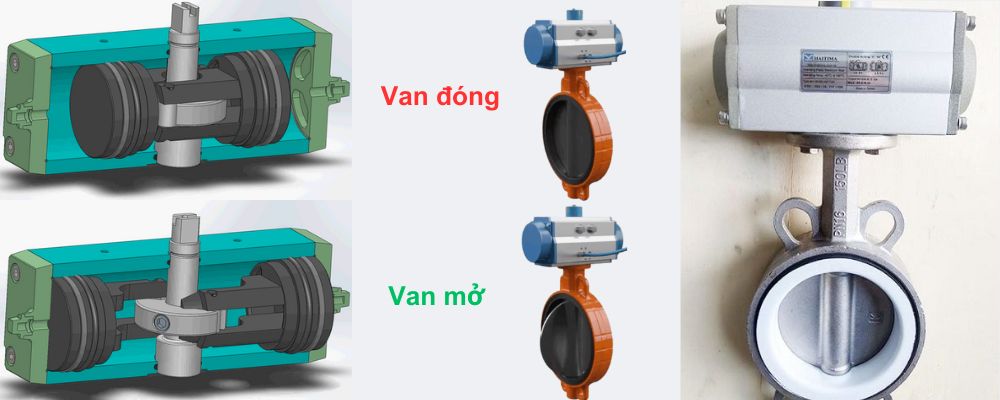

3 Nguyên lý hoạt động van bướm khí nén

Theo cấu tạo chung của bộ điều khiển khí nén, hai piston và thanh răng chia khoang trong của van thành ba phần.

Khi van ở trạng thái đóng hoàn toàn, cung cấp khí nén vào khoang giữa của hai piston – thanh răng. Nhờ áp lực khí nén sẽ đẩy hai chi tiết này ra hai bên, tạo momen xoắn, truyền xuống trục van thông qua trục răng, từ đó làm cánh van xoay và van được mở.

Ngược lại khí cấp áp lực vào hai khoang ngoài, áp lực này sẽ ép hai chi tiết về vị trí đóng ban đầu tương ứng với trạng thái đóng của van.

Nguyên lý hoạt động van bi inox điều khiển khí nén là gì

Cụ thể là cơ chế của dòng tác động đơn và tác động kép như sau:

Tác động đơn, chúng ta chỉ cần nạp khí một lần

Tác động kép, hoạt động theo cơ chế như trên

Nguyên lý hoạt động của van điều khiển khí nén tác động kép

Ngoài sản phẩm van bướm khí nén bạn có thể tham khảo thêm dòng van bi: van bi khí nén Haitima

4 Các dạng van bướm khí nén Haitima thường gặp

Van bướm khí nén Haitima có phần thân van được thiết kế từ nhiều loại vật liệu khác nhau, kiểu kết nối cũng được sử dụng đa dạng, nhằm đa dạng chủng loại cho van và thích hợp cho nhiều loại hệ thống và môi trường hiện nay.

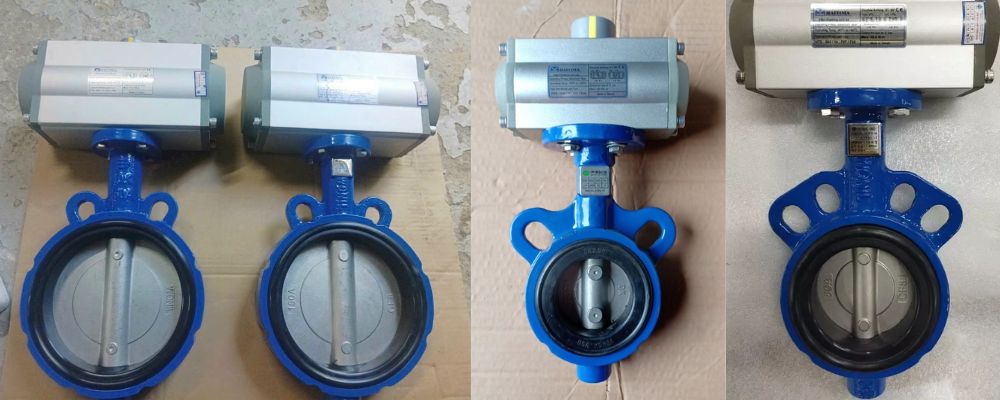

Van bướm khí nén Haitima dạng kẹp

Đây là dạng thường gặp nhất của van bướm, với kết nối đơn giản, dễ lắp lẫn trên các hệ thống bằng cách van được kẹp chặt bởi mặt bích trên hai đầu đường ống và được cố định bởi hai vị trí xỏ bulong có trên thân van. Dòng van này có giá thành rẻ và được sử dụng khá phổ biến hiện nay.

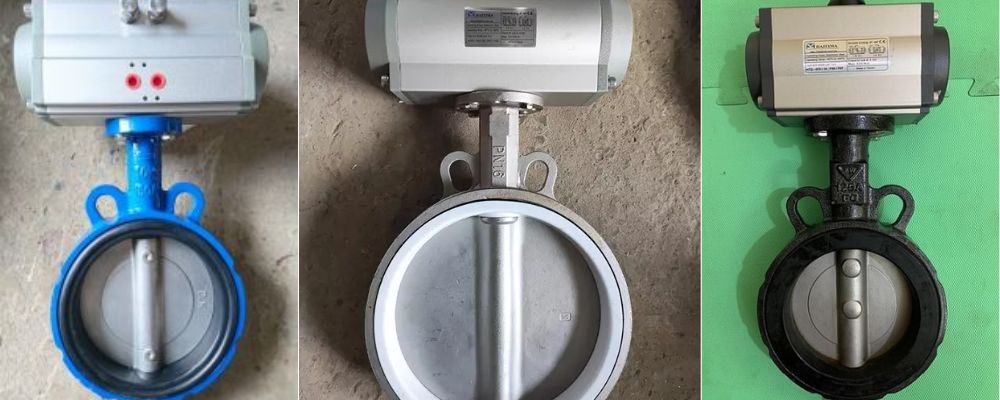

Van bướm khí nén Haitima dạng kẹp

Van bướm khí nén Haitima tai bích

Van bướm tay bích cũng là loại van bướm khá phổ biến trên thế giới cũng như tại Việt Nam. Van có thể có 4 vị trí xỏ bulong hoặc dạng nhiều lỗ. So với dòng van bướm dạng kẹp, van được định vị tốt hơn và chắc chắn hơn, nên van chịu được áp lực khá cao, do đó trong một số trường hợp người ta chỉ định yêu cầu sử dụng loại van bướm này.

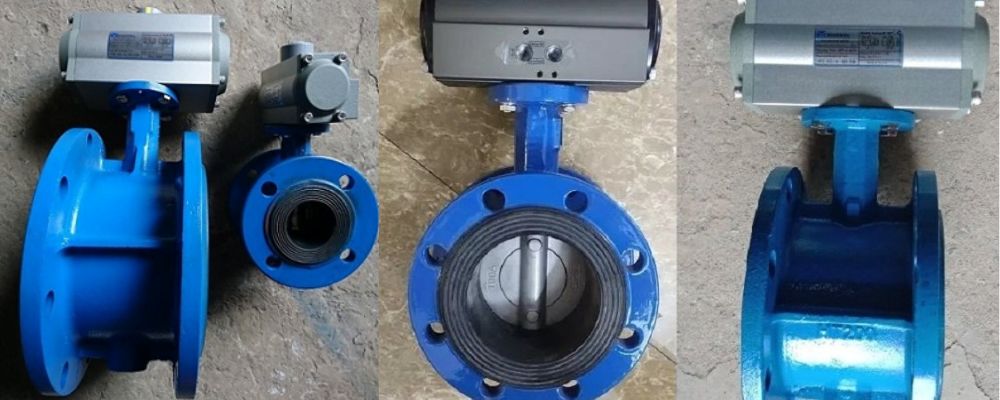

Van bướm khí nén Haitima tai bích

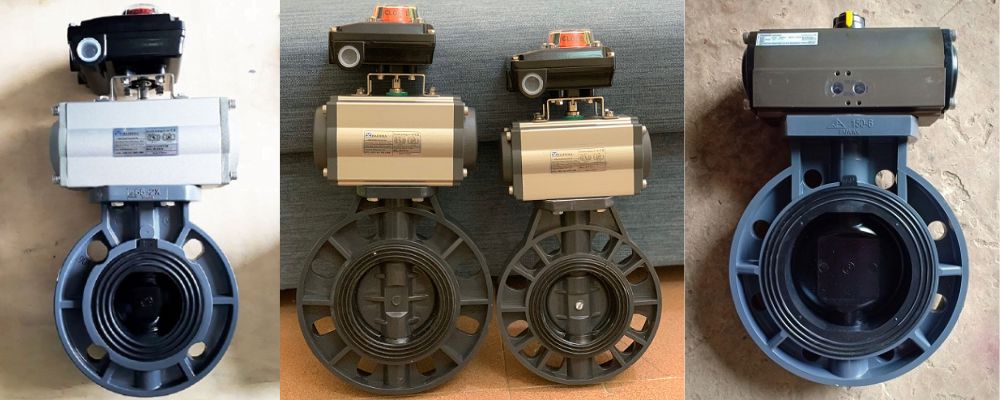

Van bướm nhựa điều khiển khí nén Haitima

Dòng van bướm khí nén chế tạo từ vật liệu nhựa làm việc tốt trong các môi trường hoá chất, với khả năng chống ăn mòn tốt, giá thành sản phẩm rẻ, tuy nhiên nhược điểm của van đó là chịu nhiệt độ và áp lực khá kém.

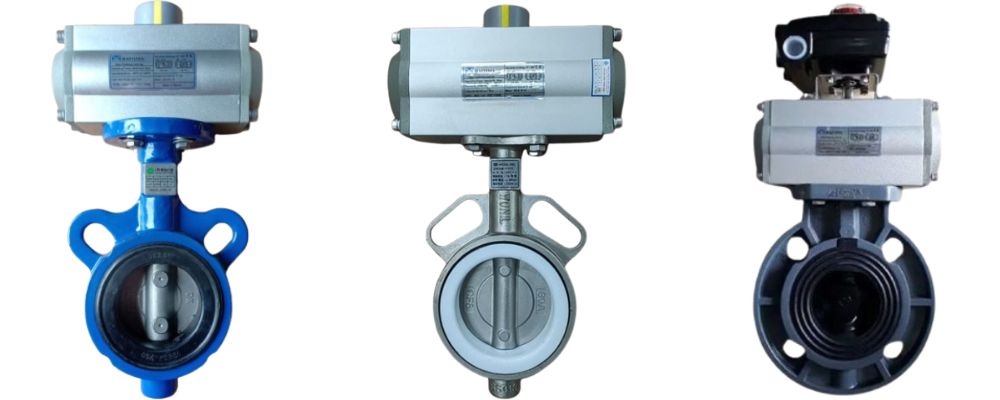

Van bướm nhựa điều khiển khí nén Haitima Đài Loan 5

Van bướm inox điều khiển khí nén Haitima

Van bướm inox điều khiển khí nén được ứng dụng để sử dụng cho các môi trường có độ ăn mòn cao, nhiệt độ và áp suất làm việc ở mức lớn. Van có khả năng kháng hoá chất, chống bám bẩn bề mặt tốt, nhiệt độ làm việc van có thể chịu được lên đến 150°C.

Van bướm inox điều khiển khí nén thích hợp trong các môi trường như: nước sạch, khí nén, hoá chất, hơi nóng…

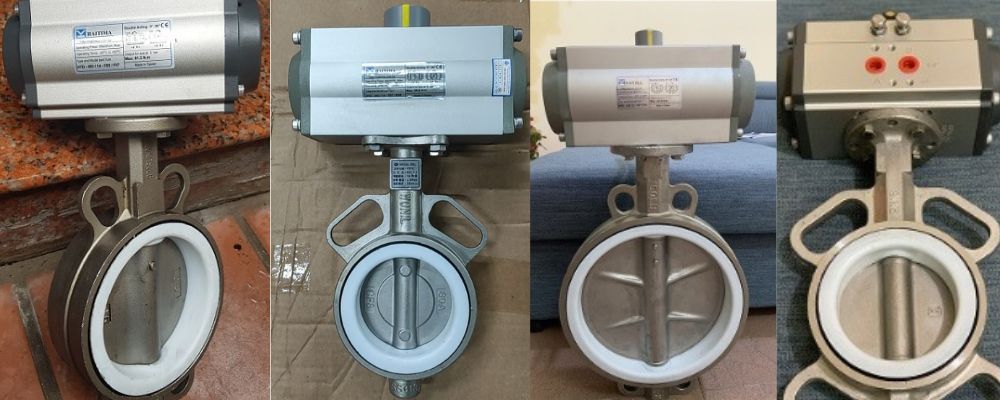

Van bướm inox điều khiển khí nén Haitima

Van bướm gang điều khiển khí nén Haitima

Đây là loại van bướm phổ thông nhất, được sử dụng nhiều nhất và cũng có giá thành rẻ nhất. Được sử dụng rộng rãi trong cấp nước, phòng cháy chữa cháy, khí nén, v.v… Tuy nhiên, theo chúng tôi độ bền van bướm gang cũng thuộc dạng không cao.

Van bướm gang điều khiển khí nén Haitima

5 Ưu điểm nổi bật van bướm khí nén Haitima

Van bướm điều khiển khí nén được ứng dụng để hỗ trợ cùng với van điều khiển điện tạo thành hệ thống van điều khiển tự động hoàn chỉnh. Van có nhiều ưu điểm nổi bật khác nhau, đặc biệt là tốc độ vận hành và độ an toàn cao:

Van có kích thước van nhỏ, trọng lượng nhẹ, dễ vận chuyển và chi phí thấp

Thời gian đóng mở nhanh, chỉ từ 1 – 2 giây là ưu điểm nổi bật của loại van này

Bộ điều khiển khí nén có cá tác động đơn lẫn tác động kép.

Có thể đóng mở kiểu ON/OFF hoặc điều khiển kiểu tuyến tính

Dễ dàng lắp đặt, dễ dàng sửa chữa khi có sự cố, bảo dưỡng đơn giản

An toàn trong quá trình vận hành, có thể thiết lập để van và hệ thống trở nên an toàn khi nguồn khí cấp vào bị lỗi, bằng cách chọn chế độ “ Van tự đóng khi ngừng cấp khí “, hoặc “ Van tự mở khi ngừng cấp khí “

6 Ứng dụng thực tế van bướm khí nén

Van bướm khí nén Haitima giống như dòng van được ứng dụng phong phú trong nhiều lĩnh vực. Nhờ cấu tạo từ nhiều loại vật liệu nên van có thể hoạt động tốt trong các môi trường khác nhau và trong lĩnh vực công nghiệp van cũng được đánh giá cao và sử dụng nhiều trên các hệ thống với mục đích khác nhau.

Ứng dụng trong điều khiển nhiệt độ

Khi lắp đặt van điều khiển khí nén, với bộ cảm biến nhiệt độ và bộ nhận truyền tín hiệu, thì van có khả năng thực hiện việc điều khiển nhiệt độ. Khi đó van sẽ hoạt động theo nguyên tắc: Bộ phận và truyền tín hiệu sẽ tín hiệu nhiệt độ, từ bộ cảm biến nhiệt, sau đó truyền tín hiệu thông báo nhiệt độ đến van, van sẽ nhận được tín hiệu này, và vận hành theo đúng giá trị nhiệt độ đã được cài đặt.

Ứng dụng trong điều khiển áp suất

Cũng tương tự như đối với ứng dụng điều khiển nhiệt độ, chúng ta cần lắp van với bộ cảm biến áp suất và bộ điều khiển áp suất. Bộ cảm biến áp suất, truyến mức áp suất tới bộ nhận và truyền tín hiệu áp suất, từ đây thông tin áp suất được truyền đến van, và van sẽ tự động đóng mở hoặc điều chỉnh theo cài đặt ban đầu.

Ứng dụng trong điều khiển lưu lượng

Loại van này cũng được ứng dụng trong việc điều khiển lưu lượng một cách chính xác, đáp ứng các yêu cầu điều chỉnh lưu lượng ở các thời điểm khác nhau. Chúng được ứng dụng trong các nghành như: Chế biến lương thực thực phẩm, sản xuất nước giải khát, sữa, bia…Van điều khiển khí nén, được ứng dụng để điều chỉnh lưu lượng một cách chính xác.

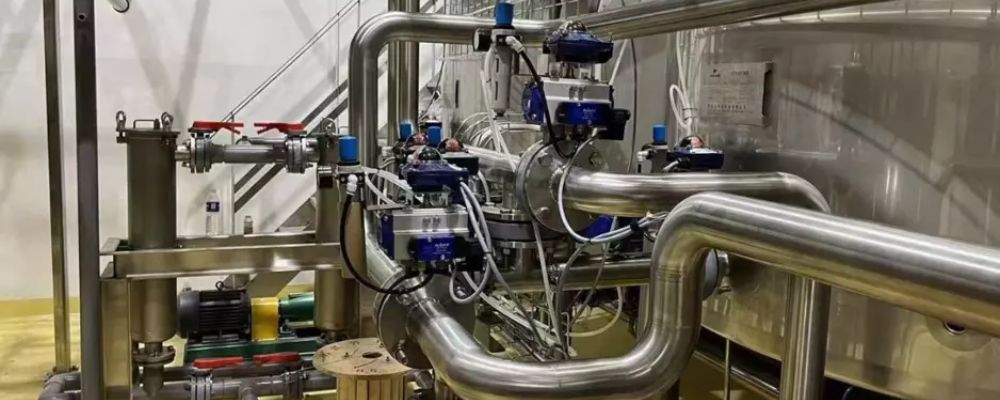

Ứng dụng thực tế van bướm khí nén

Ứng dụng thực tế van bướm khí nén 2

Ứng dụng van bướm inox điều khiển khí nén Haitima Đài Loan

7 Vimi – Đơn vị cung cấp sản phẩm van bướm khí nén Haitima

Sản phẩm van bướm khí nén Haitima, van bướm điện Haitima đều được Vimi cung cấp với số lương lớn, đầy đủ chủng loại kích thước. Chúng tôi chuyên nhập khẩu các sản phẩm van bướm chính hãng từ Đài Loan, Hàn Quốc, Malaysia, sản phẩm bảo hành chính hãng 12 tháng với chứng nhận CO-CQ đầy đủ.

Đây là dòng van công nghiệp được sử dụng ngày một nhiều do nhu cầu tự động hoá trên các hệ thống ngày càng cao nên nắm bắt được xu thế phát triển đó Vimi đã và đang là đơn vị cung cấp của nhiều đối tác lớn trong khu vực cũng như trên thế giới. Quý khách hàng có thể liên hệ hotline 0972.881.852 để được tư vấn và hỗ trợ kỹ thuật đầy đủ nhất.

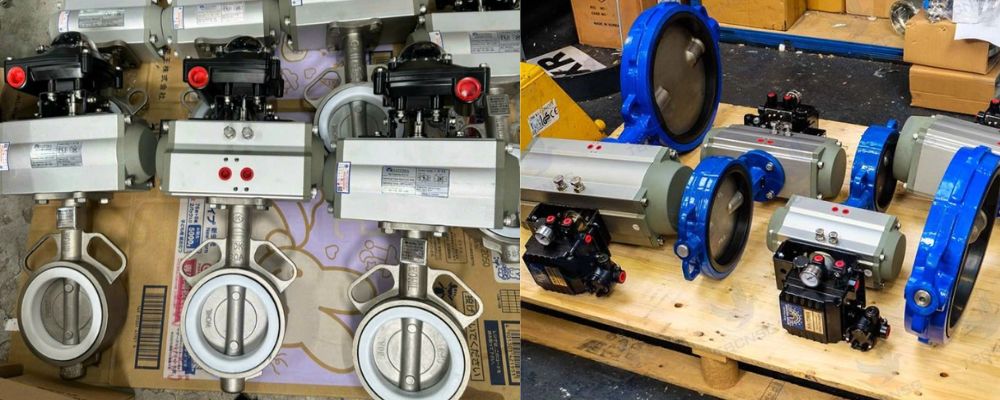

Vimi - Đơn vị cung cấp sản phẩm van bướm khí nén Haitima
