Ống vi sinh chuẩn 3A là ống vi sinh cao cấp đáp ứng bộ tiêu chuẩn vệ sinh 3-A Sanitary khắt khe của Hoa Kỳ. Với quy chuẩn ASTM A270 cùng độ nhẵn bề mặt tối ưu, dòng ống inox vi sinh 3A này bảo vệ trọn vẹn chất lượng thực phẩm xuất khẩu.

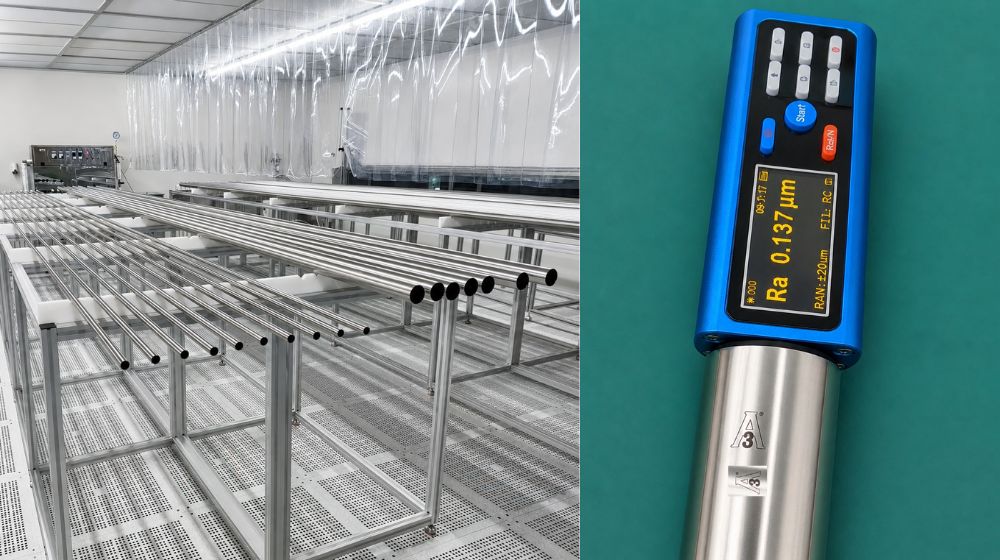

1. Ống vi sinh chuẩn 3A là gì

Ống vi sinh chuẩn 3A là dòng ống inox vi sinh thuộc nhóm được chế tạo và kiểm định chất lượng theo bộ tiêu chuẩn 3-A Sanitary Standards (3-A SSI) của Hoa Kỳ kết hợp tiêu chuẩn vật liệu ASTM A270 (Sanitary Stainless Steel Tubing).

Dòng ống vi sinh chuẩn 3A khẳng định vị thế công nghệ qua ba giá trị cốt lõi:

• Chứng nhận vệ sinh danh giá bậc nhất thế giới
  • Biểu tượng 3-A Symbol là tấm chứng chỉ bảo chứng chất lượng vệ sinh nghiêm ngặt
  • Bắt buộc phải có để thiết bị được phép lắp đặt trong các nhà máy chế biến thực phẩm tại Bắc Mỹ.
• Hợp tác ba bên chặt chẽ: Tiêu chuẩn được xây dựng từ sự đồng thuận giữa các nhà
  • Các nhà chế biến sữa
  • Các nhà sản xuất máy móc
  • Các cơ quan thanh tra an toàn vệ sinh công cộng Hoa Kỳ (FDA, USDA, USPHS).
• Triết lý thiết kế vệ sinh triệt để (Cleanability): Đảm bảo toàn bộ bề mặt tiếp xúc sản phẩm có thể được làm sạch hoàn toàn bằng chu trình tẩy rửa tự động CIP mà không cần tháo dỡ thủ công.

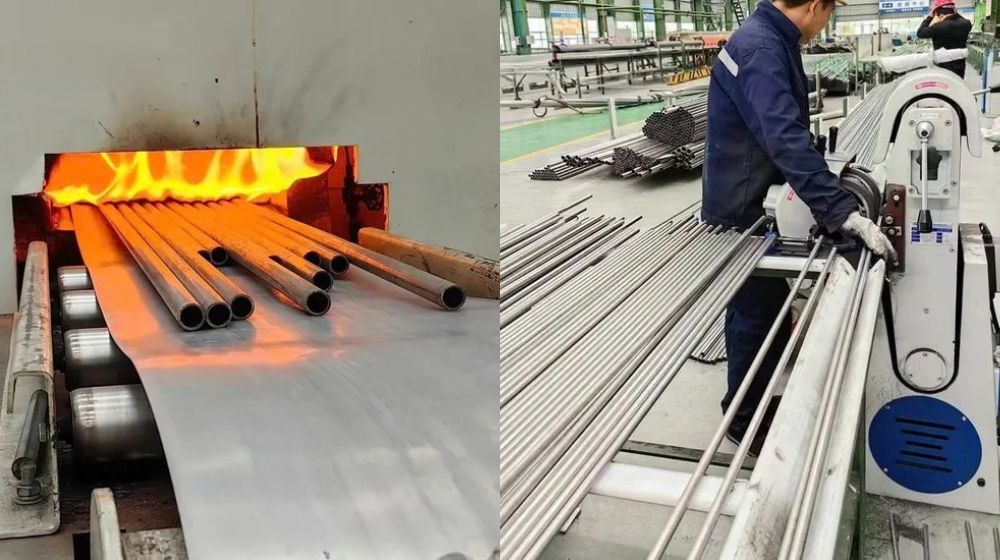

2. Kỹ thuật khắt khe của ống inox vi sinh 3A

Ống inox vi sinh 3A sở hữu những thông số kỹ thuật nghiêm ngặt nhằm đáp ứng các đợt thanh tra an toàn thực phẩm khắt khe của các cơ quan quản lý Bắc Mỹ

• Quy cách định danh theo hệ Inch Bắc Mỹ: Dải kích thước đo lường chính xác
  • Từ 1/2″ (12.7 mm)
  • 3/4″ (19.05 mm)
  • 1.0″ (25.4 mm)
  • 1.5″ (38.1 mm)
  • 2.0″ (50.8 mm)
  • 2.5″ (63.5 mm)
  • 3.0″ (76.2 mm)
  • Đến 4.0″ (101.6 mm) và 6.0″ (152.4 mm).
• Độ dày thành ống tiêu chuẩn 16 Gauge (1.65 mm)
  • Khác biệt lớn so với các dòng ống thành mỏng 1.2 mm thông thường
  • Chuẩn 3-A quy định độ dày 1.65 mm cho dải kích cỡ từ 1.0″ đến 3.0″
  • Mang lại độ cứng vững kết cấu cao, chịu xung lực dòng chảy và chống móp méo va đập vượt trội.
• Quy chuẩn độ bóng bề mặt tiếp xúc sản phẩm
  • Mặt trong lòng ống bắt buộc đạt độ nhám Ra ≤ 0.8 μm (32 μin) qua phương pháp đánh bóng cơ học MP
  • Hoặc Ra ≤ 0.4 μm (15 – 20 μin) qua đánh bóng điện hóa EP
  • Tuyệt đối không xuất hiện vết nứt chân chim hay lỗ châm kim tế vi.
• Quy tắc bán kính lượn góc chống đọng cặn
  • Mọi phụ kiện kết nối 3-A bắt buộc có bán kính vê cong tối thiểu R ≥ 6.35 mm (1/4 inch) tại các điểm uốn chuyển hướng
  • Giúp dòng dung dịch CIP cuốn trôi sạch sẽ 100% cặn bám.
• Vật liệu chế tạo đạt chuẩn ASTM A270
  • Sản xuất từ hai mác thép Austenitic là SUS304 / 304L cho thực phẩm thông thường
  • SUS316L cho môi trường chứa clo sát trùng, muối mặn hoặc axit hữu cơ nồng độ cao.

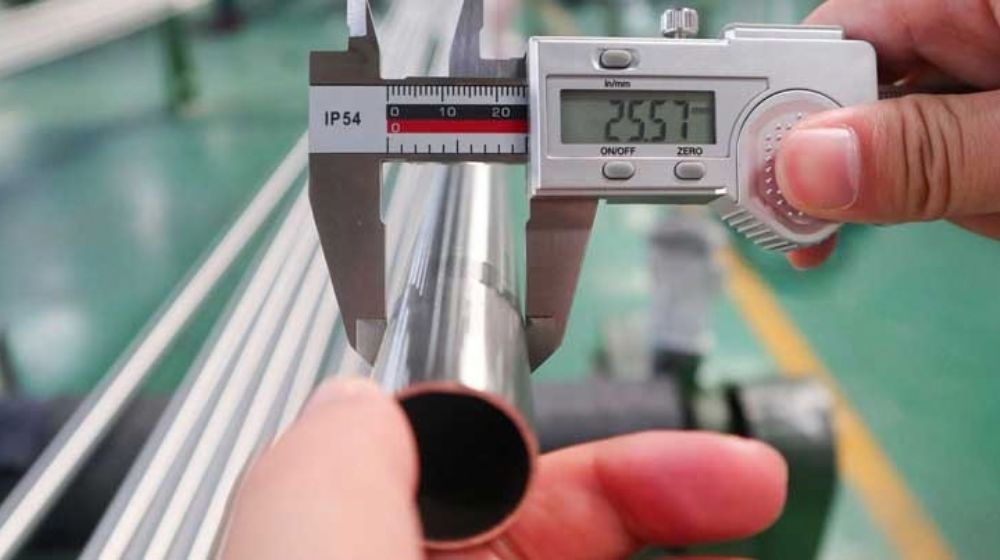

3. Bảng quy cách kích thước ống vi sinh 3A thông dụng

Để phục vụ công tác bóc tách khối lượng và thiết kế đường ống theo chuẩn Hoa Kỳ, kỹ sư có thể tra cứu thông số kỹ thuật chi tiết của dòng ống này theo bảng kích thước ống vi sinh chuẩn 3-A / ASTM A270 dưới đây:

Lý giải vai trò thực tế của 5 kích cỡ thông dụng nhất (1.0″, 1.5″, 2.0″, 2.5″, 3.0″) trong dây chuyền thực phẩm công nghệ Mỹ:

• 3-A 1.0″ (OD 25.4 mm):
  • Tuyến ống nhánh chuyên dùng cho hệ thống châm hương liệu tự nhiên
  • Định lượng enzyme men vi sinh và cụm lấy mẫu kiểm nghiệm vi sinh vô trùng trong phòng thí nghiệm.
• 3-A 1.5″ (OD 38.1 mm)
  • Tuyến ống cấp liệu tối ưu cho các cụm máy chiết rót lon/chai tự động tốc độ cao
  • Ngăn chặn hiện tượng áp suất dao động đột ngột gây trào bọt khí khi đóng nắp.
• 3-A 2.0″ (OD 50.8 mm)
  • Tuyến ống công nghệ huyết mạch trong các nhà máy bia thủ công Craft Beer và nhà máy nước giải khát
  • Cân bằng giữa vận tốc truyền tải lớn và hạn chế ma sát đường ống.
• 3-A 2.5″ (OD 63.5 mm)
  • Tuyến ống thu gom xả liệu từ các cụm bồn ủ men bia, bồn cô đặc siro
  • Đường ống tuần hoàn dung dịch tẩy rửa CIP công suất lớn.
• 3-A 3.0″ (OD 76.2 mm)
  • Tuyến ống trục chính truyền tải nguyên liệu thô liên xưởng
  • Phục vụ bơm chuyển chất lỏng từ trạm tiếp nhận vào cụm bồn chứa trung tâm với lưu lượng 35 – 55 m3/h.
• Nguyên nhân kỹ thuật cốt lõi của chuẩn Mỹ
  • Dải kích thước này tương thích hoàn hảo với các dòng bơm thực phẩm cánh khế (lobe pump) và bơm ly tâm chuẩn Mỹ
  • Duy trì vận tốc dòng chảy từ 1.5 đến 2.4 m/s để tạo dòng chảy rối nhẹ (turbulent flow) bóc tách toàn bộ màng vi sinh khi súc rửa CIP

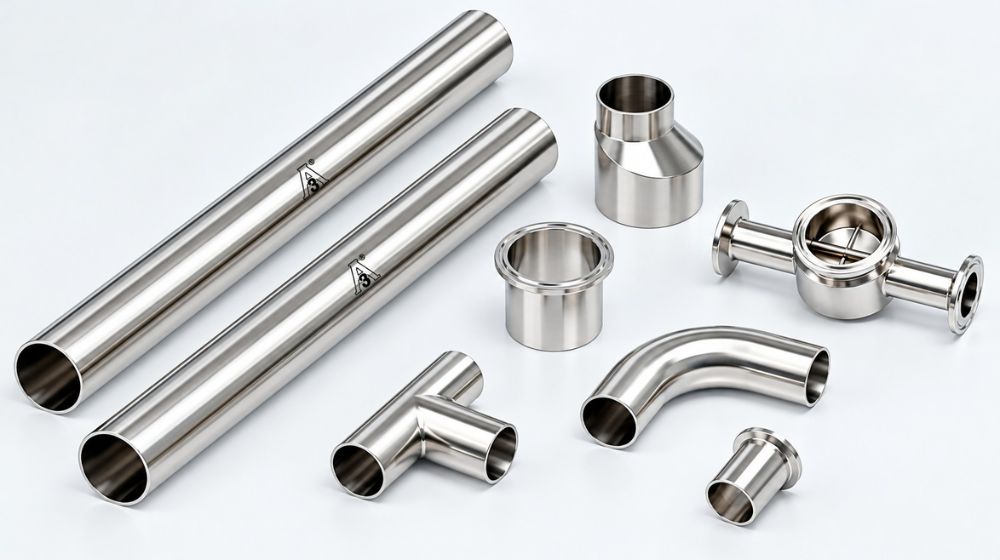

4. Hệ thống phụ kiện kết nối theo chuẩn 3A

Điểm nhận diện đặc trưng nhất của hệ sinh thái đường ống vi sinh chuẩn 3-A chính là phương thức kết nối bằng khớp nối kẹp nhanh Tri-clamp

• Khớp nối nhanh Tri-clamp chuẩn 3-A (Biểu tượng kết nối công nghệ Mỹ):
  • Cấu tạo: Gồm hai đầu hàn clamp ferrule chuẩn 3-A, gioăng đệm rãnh định hình (đạt chuẩn FDA 21 CFR 177.2600 và tiêu chuẩn 3-A Sanitary Class I/II) và cùm kẹp clamp inox 304/316 siết bằng ốc tai hồng.
  • Tháo lắp bằng tay cực nhanh: Công nhân vận hành có thể tháo dỡ toàn bộ cụm ống chỉ trong vài giây để kiểm tra bằng mắt thường (visual inspection) mà không cần dùng bất kỳ dụng cụ cờ lê cơ khí nào.
  • Bảo đảm vệ sinh tuyệt đối: Mặt tiếp xúc phẳng êm ái triệt tiêu góc chết, không tạo kẽ nứt tích tụ cặn bẩn.
• Hệ phụ kiện hàn chuẩn 3-A:
  • Cung cấp cút hàn 90 độ bán kính cong dài (Long radius bend 1.5D) giúp giảm tổn thất áp suất và ngăn ngừa bọt khí
  • Cút 45 độ, tê đều, tê thu, côn thu đồng tâm và lệch tâm có độ vát chuyển tiếp êm ái.
• Van vi sinh chuẩn 3-A
  • Các dòng van bướm vi sinh kẹp clamp, van màng vi sinh, van lấy mẫu
  • Van một chiều đạt chứng nhận dấu 3-A Symbol in dập nổi trên thân van.

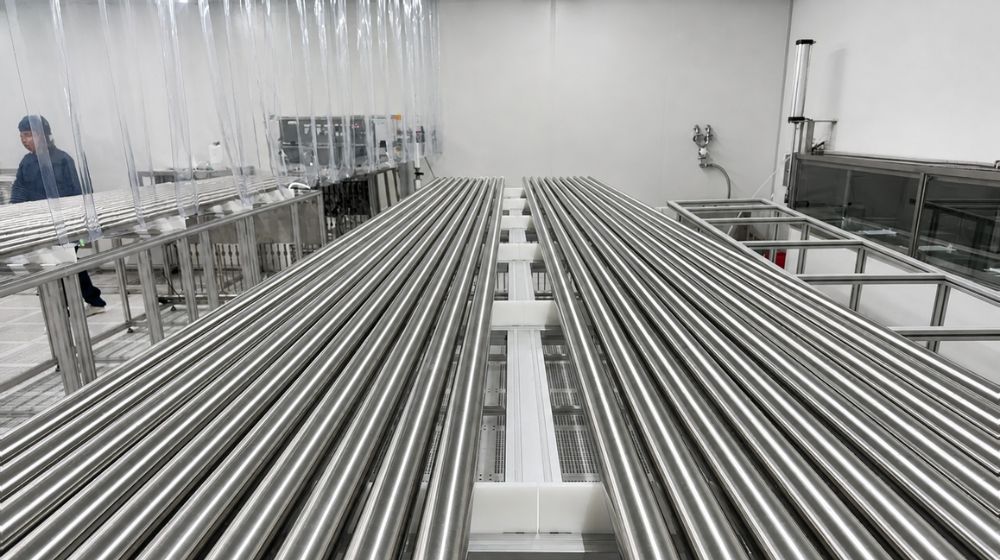

5. Khác biệt cốt lõi giữa tiêu chuẩn 3A và các tiêu chuẩn khác (DIN, SMS, ISO, IDF)

Để giúp các kỹ sư dự án có cái nhìn toàn diện khi thiết kế hệ thống, dưới đây là bảng so sánh đa chiều giữa chuẩn 3-A của Hoa Kỳ và các hệ tiêu chuẩn Châu Âu, Quốc tế. Kỹ sư có thể đối chiếu thêm bảng tiêu chuẩn ống inox vi sinh để phân biệt cụ thể:

Điểm nổi bật nhất của chuẩn 3-A là triết lý thiết kế tối ưu hóa khả năng kiểm tra trực quan bằng mắt thường và súc rửa tại chỗ, kết hợp với các chứng nhận pháp lý nghiêm ngặt được FDA và USDA công nhận trên toàn lãnh thổ Bắc Mỹ

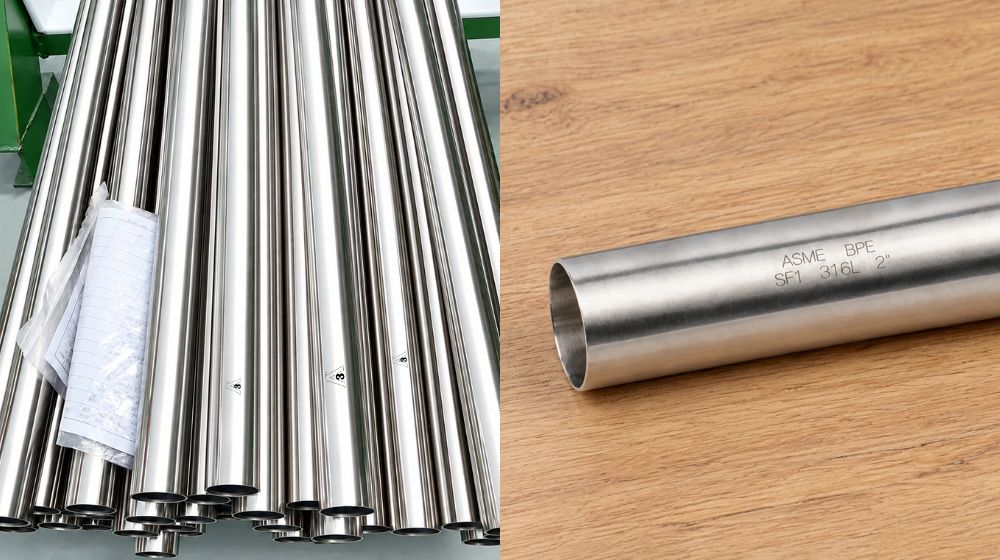

6. So sánh ống vi sinh chuẩn 3A với ống ASME BPE dùng trong dược phẩm

Hai hệ tiêu chuẩn xuất xứ từ Hoa Kỳ này thường khiến các kỹ sư phân vân trong việc lựa chọn vật tư dự án:

Kết luận lựa chọn:

• Chuẩn 3-A là giải pháp kinh tế và kỹ thuật lý tưởng cho toàn bộ ngành thực phẩm và đồ uống.
• Việc áp dụng chuẩn ASME BPE chỉ nên dành riêng cho các hệ thống dược phẩm tiêm truyền để tránh đội chi phí đầu tư không cần thiết.

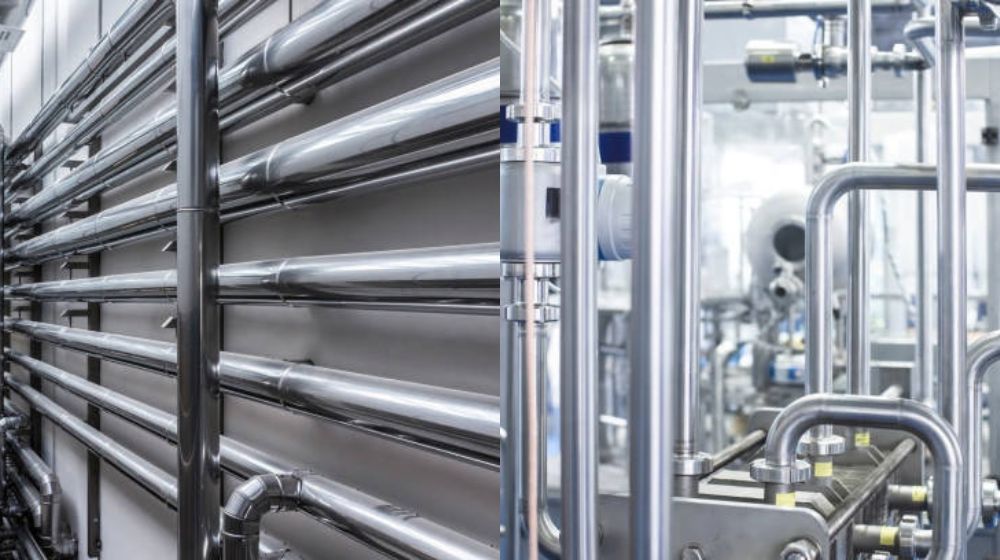

7. Lĩnh vực ứng dụng của ống vi sinh chuẩn 3A

Nhờ đáp ứng hoàn hảo các yêu cầu vệ sinh khắt khe của Hoa Kỳ, dòng ống vi sinh chuẩn 3A là sự lựa chọn hàng đầu trong các lĩnh vực công nghiệp thực phẩm cao cấp

• Nhà máy chế biến thực phẩm và đồ uống xuất khẩu sang Hoa Kỳ: Là tiêu chuẩn bắt buộc giúp các doanh nghiệp tại Việt Nam vượt qua các đợt kiểm tra an toàn thực phẩm khắt khe của FDA và USDA để đưa hàng vào thị trường Bắc Mỹ.
• Ngành sản xuất bia thủ công (Craft Beer) và đồ uống có ga công nghệ Mỹ: Chuỗi tổ hợp nấu bia thủ công, dây chuyền chiết rót lon/chai của các tập đoàn nước giải khát hàng đầu như Coca-Cola, PepsiCo.
• Dây chuyền chế biến sữa tươi, phô mai và kem cao cấp: Lắp đặt cho các cụm bồn tiệt trùng, bồn lên men vi sinh và máy đóng gói bơ sữa chuyển giao công nghệ từ Bắc Mỹ.
• Ngành thực phẩm chức năng và dinh dưỡng bổ sung (Nutraceuticals): Dây chuyền sản xuất viên nang mềm, thạch dinh dưỡng, siro y tế và sữa bột hòa tan
• Hệ thống chiết rót gia vị và dầu ăn cao cấp: Truyền dẫn nước sốt mayonnaise, dầu ô liu tinh luyện, bơ đậu phộng và mật ong đóng chai.

8. Phụ kiện theo tiêu chuẩn nào kết nối được ống vi sinh 3A

Khi triển khai lắp đặt hoặc cải tạo mở rộng nhà máy, việc nắm rõ khả năng phối ghép phụ kiện của ống vi sinh 3A là yếu tố sống còn đối với các kỹ sư cơ điện

• Phụ kiện tương thích 100% hoàn hảo – 3-A
  • Ống vi sinh 3A hàn đối đầu vừa khít tuyệt đối với các phụ kiện cút hàn, tê hàn, côn thu và rắc co clamp 3-A cùng kích cỡ hệ Inch.
  • Mối hàn phẳng mịn, đồng đều chiều dày 16 Gauge, không tạo gờ bậc hay góc chết, bảo đảm tiêu chuẩn vi sinh cao nhất.
• Phụ kiện tương thích trực tiếp cực ca – Tri-clamp chuẩn ISO 2852 và BS 4825:
  • Kích thước đường kính ngoài OD của chuẩn 3-A tương đương hoàn toàn với chuẩn ISO và BS 4825 hệ Inch, cho phép dùng chung cùm kẹp clamp và đầu hàn ferrule cực kỳ thuận lợi.
• Phụ kiện tương thích hàn đối đầu rất tốt – Chuẩn SMS và IDF
  • Cùng chia sẻ dải đường kính ngoài OD thực tế tương đương, ống 3-A và phụ kiện hàn chuẩn SMS/IDF có thể hàn đối đầu trực tiếp bằng kỹ thuật hàn TIG vi sinh chuẩn xác.
• Phụ kiện không thể lắp trực tiếp, bắt buộc dùng côn chuyển đổi – Chuẩn DIN
  • Đường kính ngoài của phụ kiện DIN hoàn toàn lệch so với ống 3-A (chênh lệch từ 1 mm đến 6.5 mm), tuyệt đối không được hàn trực tiếp.
  • Giải pháp kỹ thuật: Bắt buộc sử dụng côn thu chuyển đổi tiêu chuẩn 3-A – DIN để đảm bảo dòng chảy liên tục và không tạo gờ đọng cặn khuẩn.

9. Tổng kết ống vi sinh chuẩn 3A

• Tiêu chuẩn: 3-A Sanitary Standards / ASTM A270
• Vật liệu: Inox vi sinh SUS304, SUS316L
• Kích cỡ có sẵn: 1/2″ ~ 4″ (OD 12.7mm ~ OD 101.6mm)
• Độ bóng bề mặt: Ra ≤ 0.8 μm (MP) / Ra ≤ 0.4 μm (EP)
