Ống đúc inox vi sinh là giải pháp đường ống inox liền mạch chuyên dụng cho các hệ thống vi sinh vận hành ở điều kiện áp suất và nhiệt độ siêu cao. Nhờ cấu trúc đúc kéo nguội không đường nối, dòng ống đúc vi sinh này triệt tiêu hoàn toàn nguy cơ rò rỉ, chịu xung áp vượt trội và đạt độ bóng lòng ống tối ưu

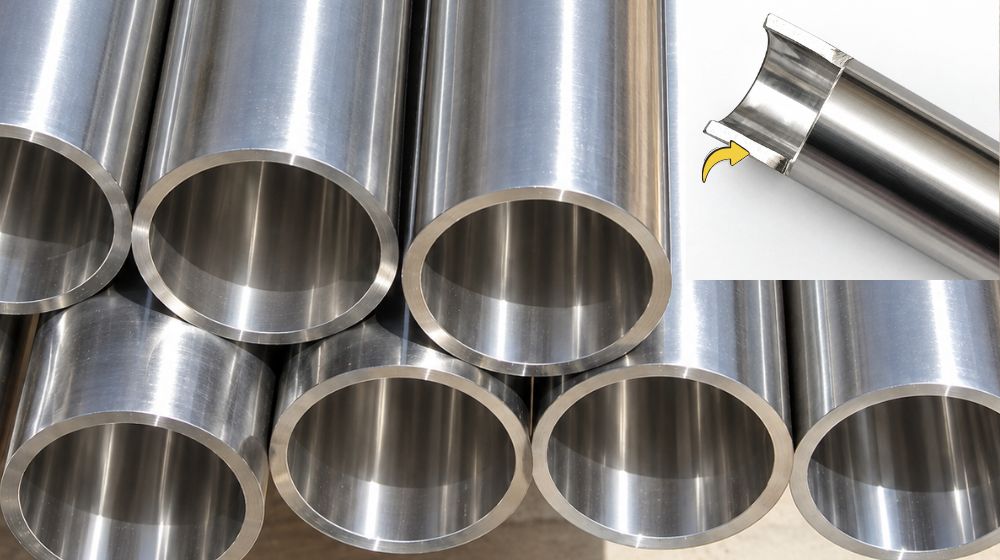

1. Ống đúc vi sinh và ưu thế chịu áp lực vượt trội

Ống đúc vi sinh là dòng sản phẩm thuộc danh mục ống inox vi sinh liền mạch cao cấp (Seamless Sanitary Tubing) được gia công trực tiếp từ phôi thép tròn đặc, hoàn toàn không tồn tại bất kỳ đường sinh liên kết kim loại nào dọc theo toàn bộ chiều dài thân ống.

Trong kỹ thuật đường ống vệ sinh quốc tế, dòng ống vi sinh inox đúc này được thiết kế chuyên biệt để đảm nhận các vị trí xung yếu chịu tải trọng cơ học và áp suất cực hạn. Ba ưu thế vượt trội dưới đây khẳng định giá trị công nghệ của sản phẩm:

• Khả năng chịu áp lực phá hủy siêu cao
  • Nhờ cấu trúc thành ống liền khối đồng nhất
  • Ống đúc vi sinh có thể vận hành an toàn ở dải áp suất làm việc từ 100 bar đến trên 250 bar
  • Cao hơn gấp nhiều lần so với các dòng ống có đường sinh thông thường.
• Triệt tiêu hoàn toàn nguy cơ nứt mỏi do xung áp tuần hoàn
  • Tại các vị trí gần đầu đẩy của máy bơm cao áp hoặc cụm van điều khiển đóng ngắt tức thời sinh ra hiện tượng búa nước
  • Cấu trúc đúc liền mạch loại bỏ triệt để các điểm tập trung ứng suất, ngăn ngừa nguy cơ rách nứt thân ống.
• Độ bền cơ học vượt bậc trước biến thiên sốc nhiệt khốc liệt
  • Ống duy trì sự ổn định hình học hoàn hảo khi chuyển đổi luân phiên giữa chu trình làm lạnh sâu
  • Quá trình sục hơi tiệt trùng SIP nhiệt độ cao trên 135 độ C mà không lo giãn nở cục bộ.

2. Phân loại và quy trình sản xuất ống đúc vi sinh

Quy trình luyện kim và tạo hình ống đúc vi sinh đòi hỏi công nghệ cơ khí chính xác cùng hệ thống máy móc tải trọng lớn để biến phôi thép đặc thành đường ống vi sinh trơn mịn

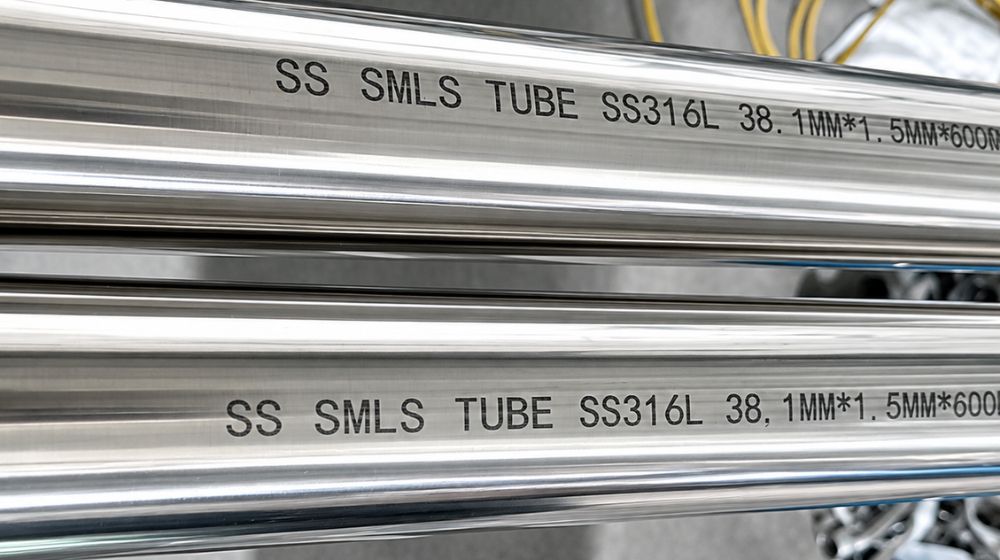

2.1 Ống đúc inox vi sinh theo mác thép

Vật liệu chế tạo dòng ống đúc inox vi sinh được chọn lọc nghiêm ngặt từ các mác thép Austenitic chất lượng cao:

• Inox đúc vi sinh 304 / 304L
  • Thành phần vật liệu
    • Chứa tối thiểu 18% Crom và 8% Niken
    • Hàm lượng Carbon khống chế dưới 0.03% đối với mác 304L.
  • Phạm vi ứng dụng:
    • Sử dụng cho các tuyến ống dẫn hơi nóng tiệt trùng áp lực cao
    • Đường nước ngưng tuần hoàn
    • Các lưu chất thực phẩm cơ bản không chứa muối clorua.
• Inox đúc vi sinh 316 / 316L
  • Thành phần vật liệu
    • Bổ sung từ 2% – 3% Molypden
    • Giúp nâng cao tối đa khả năng kháng ăn mòn rỗ và ăn mòn kẽ nứt.
  • Phạm vi ứng dụng
    • Lựa chọn bắt buộc cho môi trường hóa chất CIP tẩy rửa nóng
    • Dung dịch muối khoáng
    • Dịch chiết dược phẩm sinh học
    • Hệ thống nước cất pha tiêm WFI

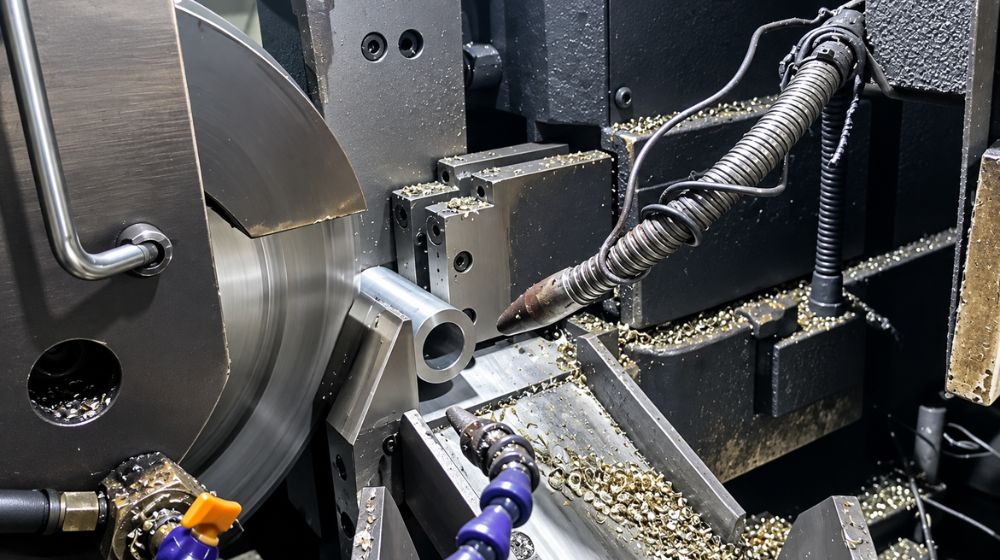

2.2 Quy trình gia công chế tạo ống đúc vi sinh từ phôi đặc

Để tạo nên một cây ống vi sinh inox đúc đạt chuẩn, nhà sản xuất phải thực hiện quy trình khép kín gồm 3 giai đoạn phức tạp:

• Giai đoạn 1 – Nung phôi và đột lỗ tạo phôi rỗng
  • Phôi thép tròn đặc (Billet) được gia nhiệt đồng đều trong lò nung lên nhiệt độ 1150 đến 1200 độ C.
  • Sau đó, phôi được đưa qua cụm trục cán xoay nắn ép kết hợp với mũi đột nhọn Mannesmann để xuyên tâm, tạo thành ống rỗng nguyên sinh.
• Giai đoạn 2 – Cán nguội Pilger và kéo nguội chính xác
  • Phôi ống rỗng tiếp tục trải qua nhiều chu trình cán ép nguội trên máy cán Pilger chu kỳ hoặc kéo nguội qua khuôn rút vonfram để giảm đường kính ngoài
  • Tinh chỉnh độ dày thành ống chuẩn xác và gia tăng mật độ tinh thể kim loại.
• Giai đoạn 3 – Nhiệt luyện ủ sáng khử ứng suất
  • Ống được nung trong lò ủ liên tục ở nhiệt độ trên 1040 độ C dưới môi trường khí Hydro bảo vệ rồi làm nguội nhanh.
  • Quá trình này giúp triệt tiêu hoàn toàn ứng suất dư sinh ra trong quá trình kéo nguội, tái tạo cấu trúc vi mô dẻo dai và giữ bề mặt sáng bóng không bị oxy hóa

2.3 So sánh đặc tính ống đúc vi sinh và ống hàn vi sinh

Việc nắm rõ sự khác biệt giữa ống hàn inox vi sinh và ống đúc giúp kỹ sư tối ưu hóa chi phí đầu tư mà vẫn đảm bảo tuyệt đối các yêu cầu kỹ thuật công trình

ANH: Nguồn – Vimi – [Mô tả ảnh: Dây chuyền đột lỗ phôi và kéo nguội ống đúc inox vi sinh tại nhà xưởng]

• Kết cấu cơ học
  • Ống đúc vi sinh không có đường nối hàn, liên kết đồng nhất 360 độ quanh chu vi thân ống
  • Trong khi ống hàn có đường sinh dọc thân được cán phẳng.
• Khả năng chịu áp lực
  • Ống đúc chịu được áp suất cực cao từ 100 đến trên 250 bar
  • Trong khi ống hàn thường giới hạn an toàn dưới 60 ~ 100 bar tùy theo kích cỡ.
• Độ đồng đều chiều dày
  • Ống đúc có dung sai chiều dày lớn hơn do quá trình đột lỗ và cán nguội phôi đặc
  • Trong khi ống hàn đạt độ đồng đều chiều dày rất cao từ phôi dải cán nguội ban đầu.
• Độ nhẵn bề mặt trong nguyên bản
  • Ống đúc sau khi kéo nguội có độ nhám ban đầu cao hơn nên bắt buộc phải mài doa tinh sâu cơ học và đánh bóng điện hóa để đạt chuẩn vi sinh
  • Trong khi ống hàn thừa hưởng bề mặt mịn từ phôi cuộn.
• Chi phí sản xuất
  • Ống đúc vi sinh có giá thành cao hơn từ 40% đến 80% so với ống hàn
  • Do đó chỉ được chỉ định cho các vị trí kỹ thuật đặc thù

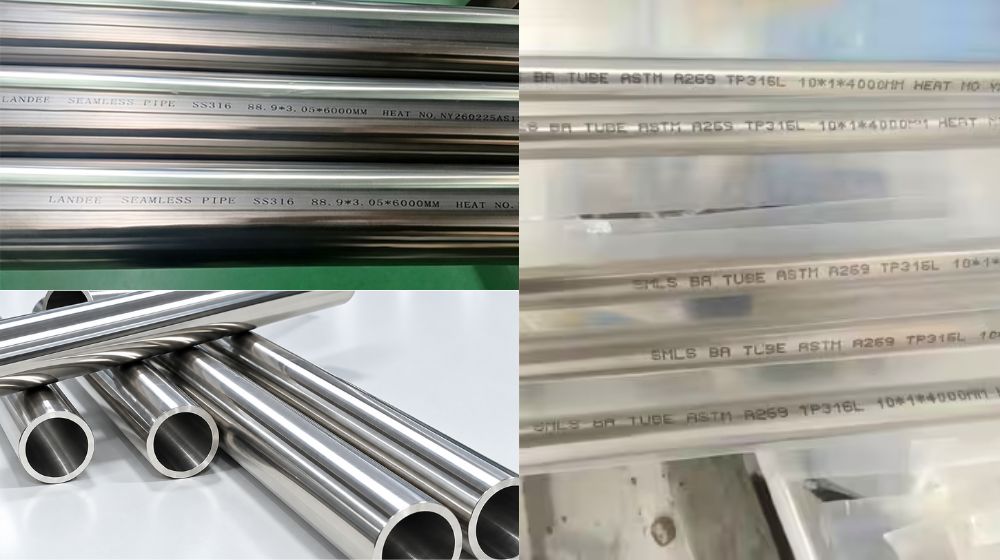

3. Tiêu chuẩn áp dụng cho sản xuất ống đúc vi sinh

Để được chấp thuận lắp đặt trong các dây chuyền chế biến thực phẩm và dược phẩm tinh khiết, ống đúc vi sinh bắt buộc phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn ống inox vi sinh quốc tế chuyên biệt dành cho ống liền mạch (Seamless Tubing)

• Tiêu chuẩn ASTM A270 / A270M (Seamless Sanitary Tubing)
  • Bộ tiêu chuẩn của Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ
  • Quy định chi tiết về
    • Thành phần hóa học
    • Dung sai kích thước ngoài
    • Độ dày thành ống và các phương pháp thử nghiệm cơ tính phá hủy đối với ống đúc thép không gỉ vi sinh.
• Tiêu chuẩn DIN 11866 (Series A, B, C cho ống đúc Seamless)
  • Tiêu chuẩn của Viện Tiêu chuẩn Đức dành riêng cho đường ống dẫn trong ngành công nghệ sinh học và dược phẩm tinh khiết.
  • Tiêu chuẩn này quy định kích thước hình học chính xác và mức độ kiểm soát khuyết tật bề mặt ngầm cho ống liền mạch theo hệ mét và hệ Inch.
• Tiêu chuẩn ASME BPE (Bioprocessing Equipment – Phần DT & MJ Seamless)
  • Quy chuẩn khắt khe nhất thế giới do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ ban hành cho thiết bị xử lý sinh học.
  • Tiêu chuẩn này quy định chặt chẽ về
    • Dung sai độ dày
    • Độ thẳng trục
    • Hhàm lượng nguyên tố lưu huỳnh khống chế trong dải hẹp (0.005% – 0.017%)
    • Các cấp độ bóng điện hóa SF1 đến SF6.
• Tiêu chuẩn ISO 2037 và BS 4825 Part 1 (Seamless)
  • Các tiêu chuẩn quốc tế và tiêu chuẩn Anh Quốc
  • Quy định quy cách đường kính ngoài theo hệ Inch cho ống đúc vi sinh dùng trong công nghiệp thực phẩm.
• Chứng thư kiểm định xuất xưởng EN 10204 3.1
  • Mọi lô ống đúc vi sinh đạt chuẩn đều bắt buộc phải đi kèm chứng chỉ thử nghiệm nhà máy (Mill Test Certificate)
  • Chứng nhận 100% kết quả thử nghiệm áp lực thủy tĩnh và dò quét sóng siêu âm UT.

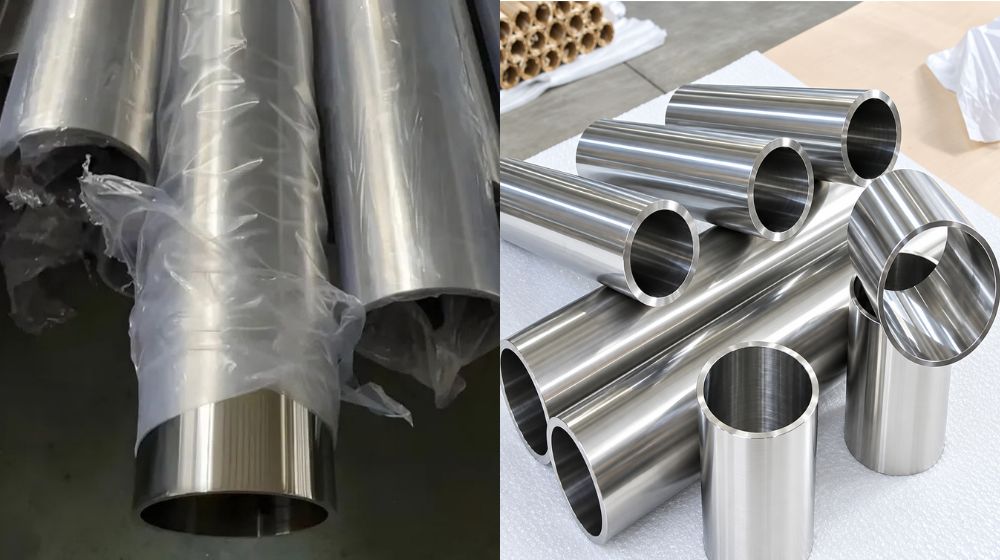

4. Khi nào bắt buộc sử dụng ống đúc vi sinh

Trong thiết kế đường ống cơ điện vi sinh, các kỹ sư luôn ưu tiên tối ưu hóa chi phí bằng ống hàn cho các tuyến ống thông thường.

Tuy nhiên, trong 5 trường hợp kỹ thuật dưới đây, việc sử dụng ống đúc vi sinh là yêu cầu bắt buộc không thể thay thế:

• Đầu đẩy của máy đồng hóa áp lực cao
  • Trong các nhà máy sản xuất sữa tươi, sữa đặc và nước sốt, máy đồng hóa nén dòng lưu chất lên áp suất từ 100 đến trên 250 bar để phá vỡ các hạt cầu béo.
  • Dòng chảy chịu áp suất xung kích cực lớn và rung lắc liên tục, nếu dùng ống hàn sẽ có nguy cơ nứt mỏi đường sinh sau một thời gian vận hành.
  • Ống đúc vi sinh liền khối là giải pháp duy nhất đảm bảo an toàn tuyệt đối.
• Tuyến cấp hơi tiệt trùng SIP trung tâm và đường xả nước ngưng áp lực
  • Hệ thống dẫn hơi bão hòa nhiệt độ cao (135 độ C đến 150 độ C) với áp lực hơi lớn.
  • Khi các van điều khiển tự động đóng mở nhanh, hiện tượng búa nước (Water Hammer) sinh ra sóng áp suất xung kích va đập cực mạnh vào thành ống.
  • Cấu trúc đúc liền mạch giúp triệt tiêu hoàn toàn nguy cơ biến dạng hoặc bục vỡ ống.
• Hệ thống chiết xuất chất lỏng siêu tới hạn
  • Công nghệ chiết tách hoạt chất sinh học, tinh dầu quý và cafein sử dụng khí CO2 nén ở trạng thái siêu tới hạn với áp suất vận hành từ 200 đến 400 bar.
  • Ở điều kiện này, chỉ có ống đúc vi sinh thành dày mới đủ khả năng chịu tải cơ học và ngăn ngừa nguy cơ rò rỉ khí độc hại.
• Cụm bơm tăng áp của hệ thống lọc màng thẩm thấu ngược RO / UF công nghiệp
  • Nơi dòng dịch lỏng được ép qua các màng lọc nano với áp lực dòng chảy rất lớn để tách nước và cô đặc vi chất.
  • Đoạn ống nối trực tiếp sau trạm bơm tăng áp bắt buộc phải là ống đúc vi sinh chịu áp lực cao.
• Hệ thống phân phối khí siêu tinh khiết và hóa chất ăn mòn trong phòng sạch bán dẫn
  • Yêu cầu giới hạn an toàn phòng chống cháy nổ và rò rỉ là 100%
  • Đòi hỏi đường ống kim loại liền khối không tồn tại bất kỳ điểm xung yếu nào.

5. Bảng quy cách kích thước ống đúc vi sinh thông dụng

Dưới đây là bảng thông số tra cứu kích thước ống vi sinh đúc liền mạch đầy đủ, bao gồm đường kính ngoài OD, dải độ dày chịu áp và áp suất làm việc danh định của từng quy cách:

Trong thực tế thi công tại các nhà máy, có 3 kích cỡ ống đúc vi sinh thông dụng nhất giữ vai trò chủ chốt:

• Kích thước 1/2″ (OD 12.7 mm)
  • Kích cỡ thông dụng hàng đầu cho các đường nhánh siêu áp
  • Các điểm đấu nối đầu đo cảm biến áp suất màng vô trùng
  • Các trạm lấy mẫu vi sinh tự động
  • Tuyến định lượng hương liệu cô đặc.
• Kích thước 1.0″ (OD 25.4 mm)
  • Kích cỡ được sử dụng phổ biến nhất tại cửa xả của cụm máy đồng hóa áp lực cao trong dây chuyền chế biến sữa tươi, kem tươi
  • Các tuyến truyền dẫn dung dịch qua cụm van phân phối áp lực lớn.
• Kích thước 1.5″ (OD 38.1 mm)
  • Kích cỡ xương sống trong các hệ thống cấp hơi tiệt trùng SIP trung tâm
  • Đường thu hồi nước ngưng áp suất cao và tuyến dẫn nước siêu tinh khiết WFI phục vụ sản xuất dược phẩm sinh học.

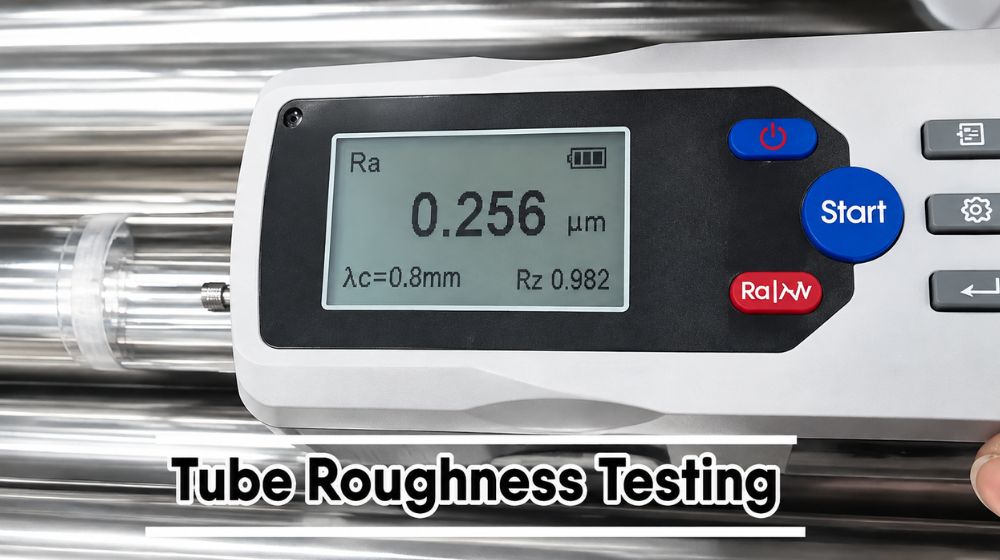

6. Tiêu chuẩn độ bóng bề mặt và kiểm định chất lượng

Xử lý độ bóng bề mặt cho ống đúc vi sinh là một thử thách công nghệ cơ khí lớn do phôi đúc sau khi kéo nguội có độ nhám ban đầu cao hơn phôi cán nguội.

Tại các nhà máy sản xuất uy tín, ống bắt buộc phải trải qua quy trình đánh bóng chuyên biệt nhiều cấp độ.

Quy chuẩn hoàn thiện bề mặt ống đúc inox vi sinh tuân thủ các cấp độ nghiêm ngặt:

• Độ nhám mặt trong
  • Được gia công mài doa tinh cơ học đạt Ra ≤ 0.8 μm (32 μin).
  • Đối với các hệ thống dược phẩm cao cấp, ống được đánh bóng điện hóa EP đạt Ra ≤ 0.4 μm (15 μin) hoặc Ra ≤ 0.25 μm (chuẩn ASME BPE SF4)
  • Tạo bề mặt siêu nhẵn láng, giàu Crom, chống bám dính tế bào vi khuẩn tối đa.
• Độ nhám mặt ngoài
  • Được xử lý mài mịn Satin hoặc đánh bóng xước hairline đạt Ra ≤ 1.0 μm
  • Đáp ứng mỹ quan công nghiệp phòng sạch và thuận tiện cho việc lau chùi sát khuẩn định kỳ.

Hệ thống thử nghiệm kiểm định chất lượng không phá hủy bắt buộc trước khi xuất xưởng:

• Kiểm tra siêu âm 100% thân ống
  • Quét chùm sóng siêu âm tần số cao dọc theo toàn bộ chu vi và chiều dài thân ống để phát hiện các bọt khí tế vi, lỗ xốp
  • Hoặc vết nứt ngầm ẩn sâu trong chiều dày thành ống đúc.
• Thử nghiệm áp lực thủy tĩnh siêu cao
  • Bơm nước nén áp lực từ 200 bar đến 300 bar và ngâm áp trong thời gian tiêu chuẩn
  • Để kiểm chứng sức bền cơ học tuyệt đối của kết cấu đúc liền khối.
• Kiểm tra phân tích thành phần quang phổ
  • Xác thực tỷ lệ hàm lượng hợp kim Crom, Niken và Molypden trên từng cây ống
  • Nhằm loại trừ nguy cơ lẫn lộn mác thép.

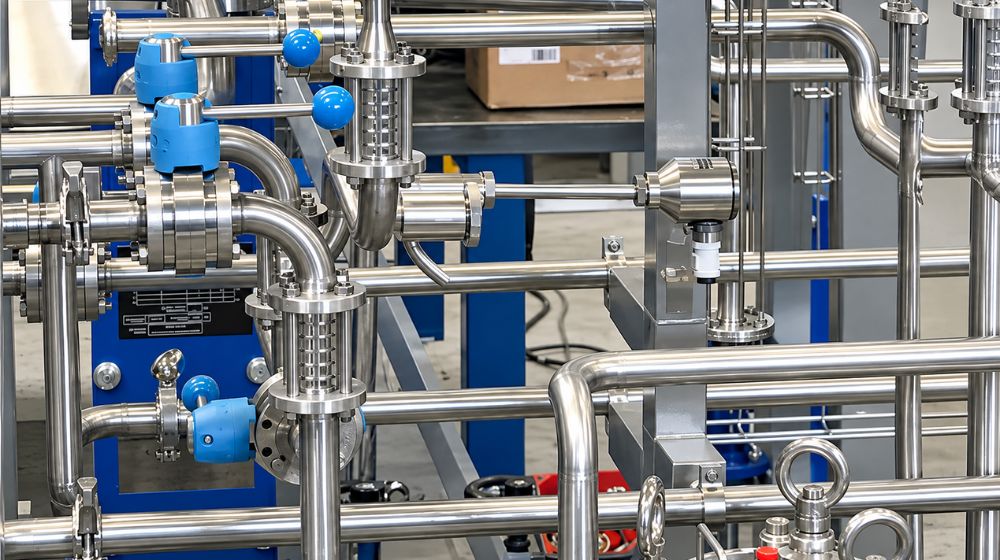

7. Ứng dụng thực tế ống vi sinh inox đúc trong công nghiệp

Với độ tin cậy cơ học tuyệt đối và khả năng chống bục vỡ trong mọi tình huống, ống vi sinh inox đúc là sự bảo đảm an toàn vững chắc cho các hệ thống làm việc ở điều kiện khắc nghiệt nhất:

• Máy đồng hóa sữa và nước ép trái cây: Hoạt động bền bỉ trước áp suất nén cực lớn và dao động áp suất liên tục, bảo vệ dây chuyền không bị nứt vỡ đường ống.
• Hệ thống tiệt trùng nhiệt độ cao UHT và phân phối hơi SIP: Chịu đựng an toàn áp lực hơi bão hòa nhiệt độ cao và hiện tượng búa nước trong các nhà máy sữa và đồ uống.
• Công nghệ chiết xuất chất lỏng siêu tới hạn: Vận chuyển dung môi CO2 ở trạng thái siêu tới hạn dưới áp suất hàng trăm bar để chiết tách tinh dầu quý và hoạt chất dược liệu.
• Hệ thống lọc màng áp lực cao RO / UF công nghiệp: Kết nối trực tiếp ở đầu đẩy của trạm bơm cao áp trong các nhà máy tinh chế sinh học và xử lý nước siêu tinh khiết.
• Ngành sản xuất chất bán dẫn và hóa chất siêu sạch: Vận chuyển các dòng khí đặc biệt có tính ăn mòn và dễ bay hơi dưới áp lực, yêu cầu độ kín khít tuyệt đối và không có nguy cơ rò rỉ.
