Ống hàn vi sinh là dòng ống inox vi sinh chủ lực trong hơn 90% nhà máy chế biến thực phẩm, bơ sữa và đồ uống hiện đại. Nhờ tạo hình từ thép cuộn cán nguội và xử lý ủ sáng, dòng ống hàn inox vi sinh này đạt độ đồng đều thành ống tối ưu cùng bề mặt siêu mịn.

1. Ống hàn vi sinh và ưu thế vượt trội trong ngành thực phẩm

Ống hàn vi sinh là dòng ống vi sinh được sản xuất từ dải thép không gỉ cán nguội (Cold Rolled Coil – CRC), trải qua quy trình định hình ống tròn liên tục và khép kín đường sinh dọc thân bằng công nghệ liên kết cao tần tự động tại nhà máy chế tạo.

Trong hệ thống tiêu chuẩn kỹ thuật quốc tế (như ASTM A270 Welded hoặc DIN 11850 Welded), dòng ống này được định danh chính thức là Welded Sanitary Tubing.

Ba ưu thế vượt bậc dưới đây giúp ống vi sinh inox hàn chiếm trọn vị trí độc tôn trong các nhà máy chế biến hiện đại:

• Độ đồng đều chiều dày thành ống tuyệt đối
  • Nhờ sản xuất từ phôi thép dải cán nguội có độ chuẩn xác cơ học cao, dung sai chiều dày thành ống đạt mức cực nhỏ (±0.05 mm)
  • Loại trừ hoàn toàn hiện tượng lệch tâm hoặc thành ống dày mỏng bất đối xứng thường thấy ở ống đúc.
• Bề mặt lòng ống nhẵn bóng tự nhiên
  • Phôi thép cán nguội ban đầu vốn đã có độ bóng láng rất cao, giúp lòng ống bên trong đạt độ phẳng mịn xuất sắc sau khi định hình
  • Ống hàn vi sinh không tồn tại rỗ xỉ hay khuyết tật tế vi.
• Tối ưu hóa chi phí đầu tư công trình

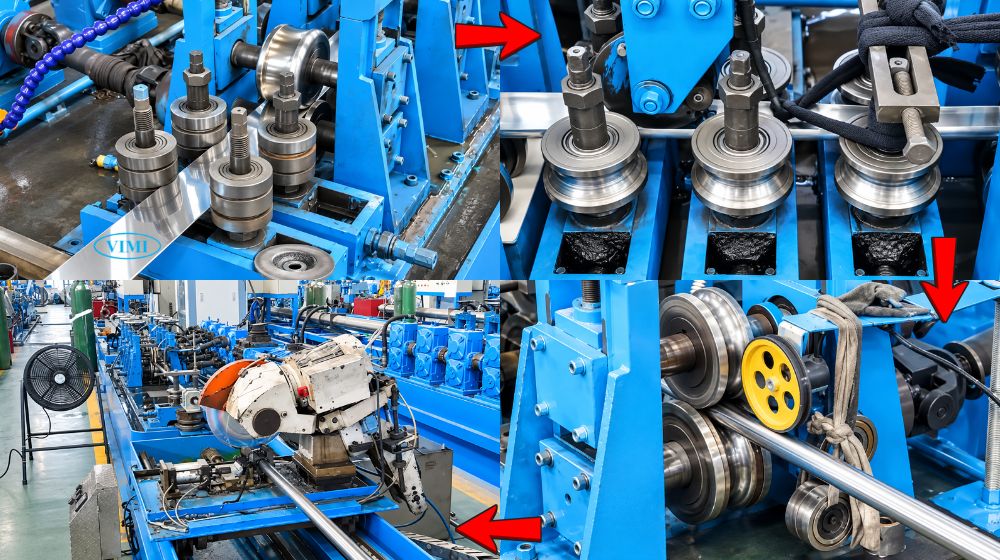

  • Quy trình tạo hình liên tục trên dây chuyền tự động hóa giúp hạ giá thành sản xuất từ 30% đến 50% so với ống đúc vi sinh
  • Mang lại bài toán kinh tế hoàn hảo cho các chủ đầu tư và nhà thầu cơ điện.

2. Phân loại và công nghệ sản xuất ống hàn inox vi sinh hiện đại

Để phục vụ đa dạng các môi chất chế biến từ lành tính đến có tính ăn mòn cao, các nhà máy đã ứng dụng nhiều mác thép và quy trình luyện kim tiên tiến để nâng cao độ bền của ống hàn vi sinh.

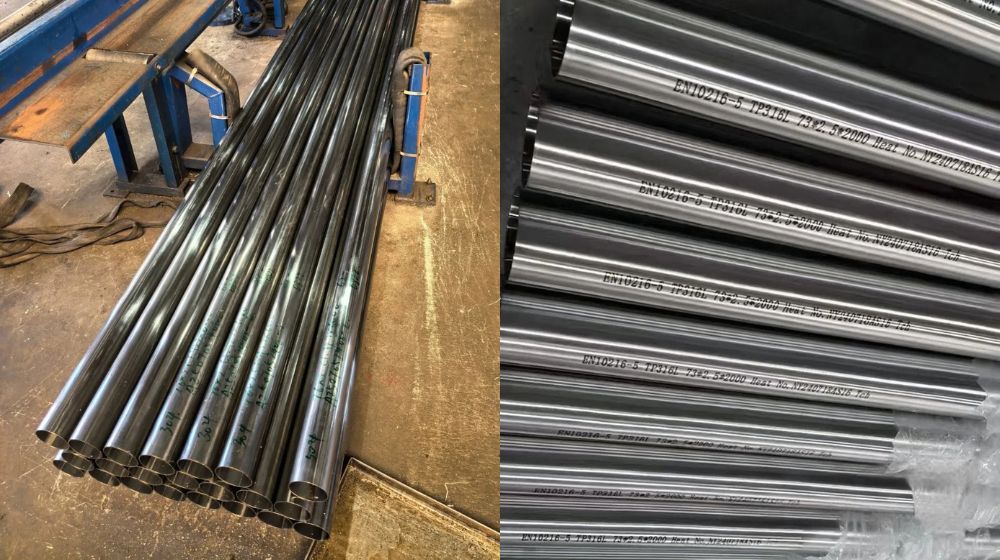

2.1 Phân loại theo mác thép không gỉ chuyên dụng

Vật liệu chế tạo dòng ống vi sinh inox hàn được phân bổ theo 4 mác thép Austenitic tiêu chuẩn:

• Inox vi sinh 304
  • Thành phần vật liệu: Chứa tối thiểu 18% Crom và 8% Niken, mang lại khả năng chống oxy hóa tự nhiên bền vững.
  • Phạm vi ứng dụng: Lựa chọn phổ biến nhất cho đường ống dẫn sữa tươi, nước giải khát, nước khoáng tinh khiết, siro đường và dầu thực vật.
• Inox vi sinh 304L
  • Thành phần vật liệu: Hàm lượng Carbon khống chế dưới 0.03%, ngăn ngừa hiện tượng nhạy cảm hóa kết tủa cacbit crom dọc theo đường sinh kim loại.
  • Phạm vi ứng dụng: Dùng cho các cụm tuyến ống có mật độ đấu nối phức tạp, đòi hỏi khả năng chống ăn mòn tinh thể bền bỉ.
• Inox vi sinh 316
  • Thành phần vật liệu: Bổ sung từ 2% ~ 3% Molypden, tạo hàng rào bảo vệ vững chắc chống ăn mòn rỗ bề mặt (Pitting Resistance).
  • Phạm vi ứng dụng: Hoạt động bền bỉ trong môi trường tiếp xúc muối ăn, nước mắm truyền thống, dịch hoa quả lên men, giấm chua và cồn bia.
• Inox vi sinh 316L
  • Thành phần vật liệu: Sự kết hợp giữa hàm lượng Carbon siêu thấp và nguyên tố Molypden cao cấp.
  • Phạm vi ứng dụng: Tiêu chuẩn bắt buộc cho các hệ thống tiếp xúc hóa chất CIP tẩy rửa nóng (axit nitric, xút ăn da), dây chuyền sản xuất vắc-xin và dược phẩm sinh học

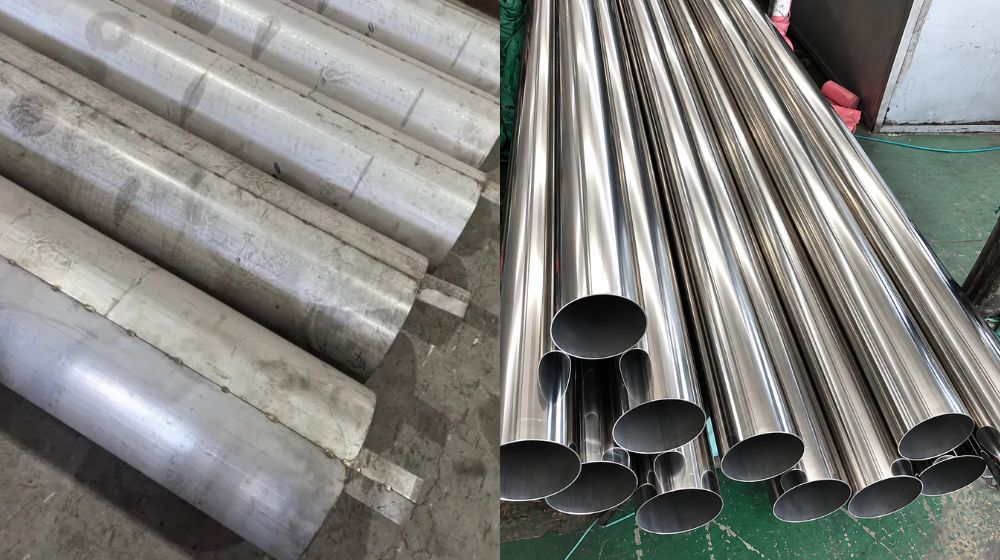

2.2 Công nghệ tạo đường liền mạch dọc thân ống

Chất lượng của đường sinh dọc thân quyết định trực tiếp đến độ bền áp lực và độ an toàn vệ sinh của toàn bộ thân ống

• Công nghệ Laser cao tần (Laser Welding)
  • Dùng chùm tia laser hội tụ mật độ năng lượng cực lớn để làm nóng chảy mép kim loại trong tích tắc.
  • Ưu điểm là bề rộng vùng ảnh hưởng nhiệt (HAZ) siêu hẹp, liên kết ngấu sâu đồng nhất, triệt tiêu nguy cơ biến dạng hình học.
• Công nghệ TIG / Plasma tự động khép kín
  • Thực hiện trong buồng khí trơ Argon tinh khiết bảo vệ cả mặt trong lẫn mặt ngoài đường sinh.
  • Môi trường khí trơ ngăn chặn triệt để oxy không khí xâm nhập, bảo vệ kim loại nóng chảy không bị oxy hóa hay tạo xỉ đen.

2.3 Hai công đoạn xử lý đường liền mạch then chốt

Sau khi đường liền mạch dọc thân được định hình khép kín, ống bắt buộc phải trải qua 2 công đoạn xử lý cơ – nhiệt đặc biệt để đạt chuẩn vi sinh:

• Cán miết phẳng đường liền mạch:
  • Trục cán cơ học chuyên dụng tác động lực miết cực lớn cả bên trong và bên ngoài để cán phẳng gờ kim loại nhô lên của đường liền mạch.
  • Sau công đoạn này, ranh giới đường nối ống được san phẳng hoàn toàn, đưa bề mặt tiếp xúc trở về trạng thái trơn láng đồng nhất với phôi ống ban đầu.
• Nhiệt luyện ủ sáng khử ứng suất
  •  Ống được đưa qua lò nhiệt liên tục ở nhiệt độ trên 1040 độ C trong môi trường khí Hydro khử oxy, sau đó làm nguội nhanh.
  • Quá trình này giúp hòa tan hoàn toàn các hạt cacbit crom bị phân tách, tái lập cấu trúc mạng tinh thể Austenitic nguyên bản, triệt tiêu ứng suất dư và phục hồi 100% khả năng chống ăn mòn hóa học cho đường sinh.

2.4 So sánh ống hàn vi sinh và ống đúc vi sinh

Nhiều kỹ sư băn khoăn về sự khác nhau giữa hai dòng ống này trong thực tế thi công:

• Độ đồng đều chiều dày
  • Ống hàn vi sinh đạt độ tròn và đồng đều chiều dày gần như tuyệt đối
  • Trong khi ống đúc thường có độ dung sai lệch tâm lớn hơn do quá trình đùn ép phôi đặc.
• Độ nhẵn lòng ống trong (ID)
  • Ống hàn thừa hưởng bề mặt trơn phẳng từ phôi thép cán nguội chất lượng cao nên rất dễ đạt độ nhám Ra ≤ 0.8 μm
  • Trong khi ống đúc có bề mặt thô nhám hơn nhiều và đòi hỏi chi phí mài dũa đánh bóng cơ học rất lớn.
• Khả năng chịu áp lực
  • Ống đúc chịu được áp suất siêu cao (trên 200 bar), chuyên dùng cho lò hơi hay hệ thống thủy lực
  • Trong khi ống hàn inox vi sinh chịu áp từ 30 đến 150 bar, hoàn toàn dư dả và tối ưu cho toàn bộ hệ thống thực phẩm – đồ uống (thường chỉ làm việc ở 6 – 16 bar).
• Tỷ lệ ứng dụng thực tế
  • Ống hàn vi sinh chiếm tới 95% thị phần ngành bơ sữa, nước giải khát
  • Dùng trong các đường ống chế biến thực phẩm nhờ chất lượng bề mặt tối ưu và chi phí hợp lý.

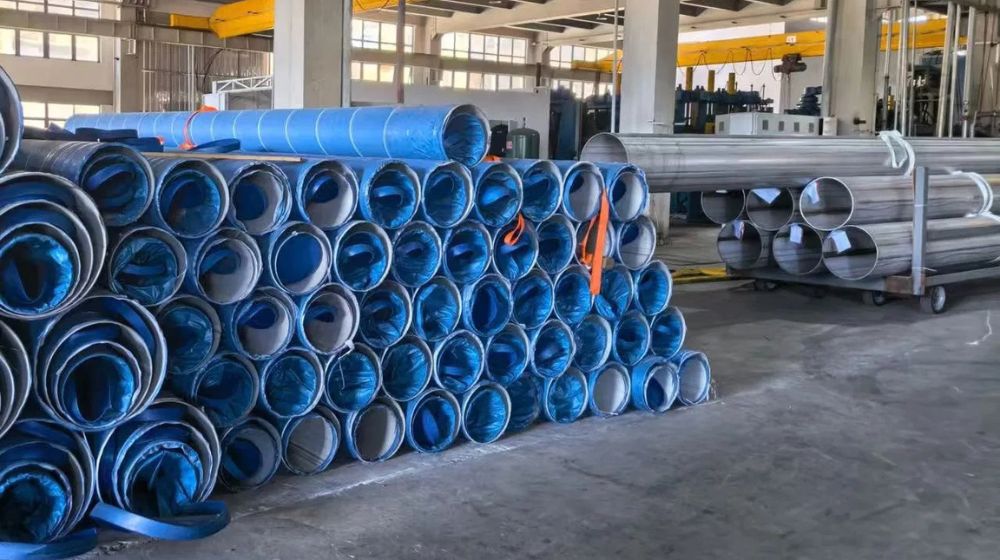

3. Bảng quy cách kích thước ống hàn vi sinh thông dụng

Ống hàn inox vi sinh được nhập khẩu và lưu kho đầy đủ theo các hệ kích thước ống vi sinh phổ biến nhất thế giới như DIN 11850, SMS 3008, ISO 2037 và 3-A / ASTM A270, chiều dài tiêu chuẩn 6.0 mét/cây. Dưới đây là bảng thông số kỹ thuật chi tiết:

Trong quá trình cung cấp vật tư cho hàng trăm dự án, chúng tôi ghi nhận 5 kích cỡ ống vi sinh inox hàn có lượng tiêu thụ lớn nhất:

• Kích thước D25.4 (1.0″)
  • Ống nhánh chuyên dùng cho trạm định lượng hương liệu
  • Đầu chiết rót tốc độ cao và đường lấy mẫu vi sinh tại phòng lab.
• Kích thước D38.1 (1.5″)
  • Kích thước tiêu chuẩn cho các bồn chứa dung tích nhỏ
  • Đường hồi lưu hóa chất CIP và cụm bơm nước sốt lỏng.
• Kích thước D50.8 (2.0″)
  • Trục ống huyết mạch trong nhà máy bia, nhà máy nước giải khát có gas
  • Lưu chuyển dịch đường và nước ép trái cây.
• Kích thước D63.5 và D76.1 (2.5″ – 3.0″)
  • Tuyến gom trung tâm vận chuyển dịch hèm lên men
  • Tuyến gom sữa tươi nguyên liệu và các hỗn hợp chất lỏng có độ nhớt cao.
• Kích thước D101.6 (4.0″)
  • Tuyến ống chính thu gom từ silo dự trữ nguyên liệu đầu vào
  • Tuyến ống  từ trạm cấp dịch rửa CIP tổng toàn nhà máy.

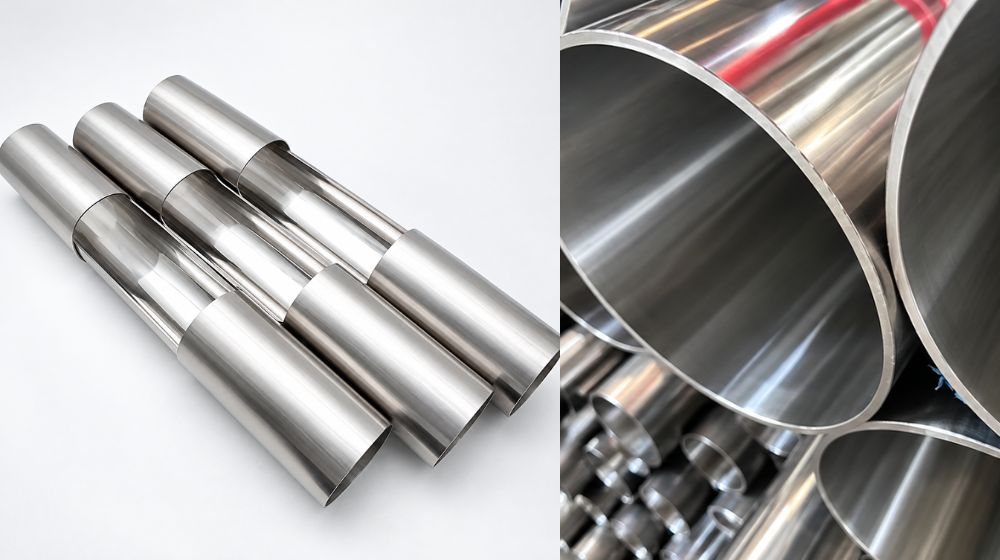

4. Tiêu chuẩn kiểm định và độ bóng bề mặt ống hàn vi sinh (Ra)

Chỉ số độ nhám bề mặt Ra (Roughness Average) và quy trình kiểm định khắt khe là yếu tố sống còn bảo chứng cho chất lượng xuất xưởng của dòng ống hàn vi sinh.

Quy chuẩn hoàn thiện bề mặt ống hàn inox vi sinh được quy định rõ ràng:

• Độ bóng bề mặt bên trong (ID)
  • Tiếp xúc trực tiếp với thực phẩm lỏng, yêu cầu độ nhám bề mặt khống chế Ra ≤ 0.8 μm (32 μin) qua phương pháp đánh bóng cơ học MP.
  • Đối với các hệ thống yêu cầu độ tinh khiết cao, lòng ống được đánh bóng điện hóa EP đạt Ra ≤ 0.4 μm (15 μin), triệt tiêu hoàn toàn màng Biofilm vi khuẩn bám dính.
• Độ bóng bề mặt bên ngoài (OD)
  • Được xử lý mài xước Satin mờ hoặc đánh bóng gương với Ra ≤ 1.0 μm
  • Tạo mỹ quan công nghiệp hiện đại và thuận lợi cho nhân viên lau chùi sát khuẩn phòng sạch

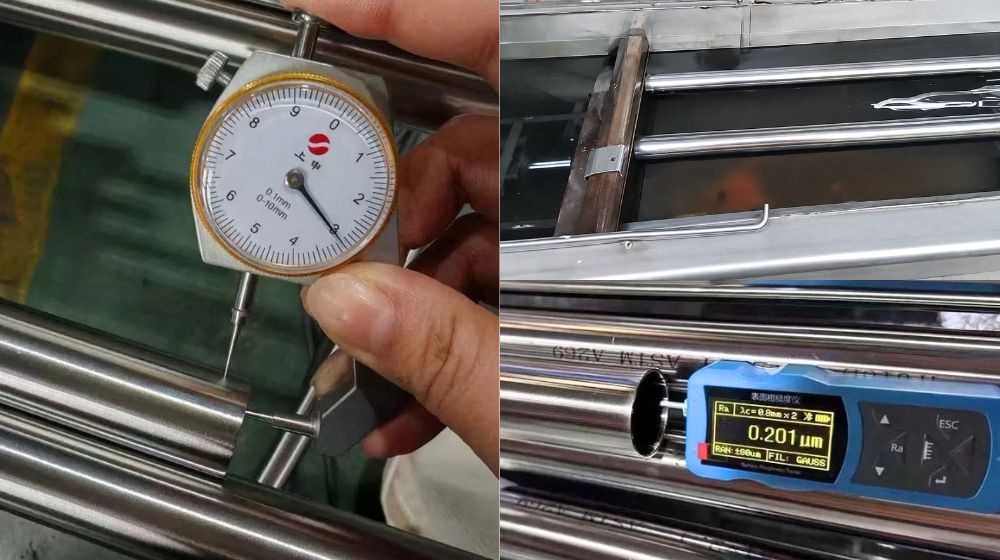

Các phương pháp thử nghiệm kiểm định chất lượng nghiêm ngặt tại nhà máy sản xuất:

• Kiểm tra dòng điện xoáy (Eddy Current Testing – ECT): 100% các cây ống hàn vi sinh xuất xưởng đều được quét cảm biến dòng điện xoáy tự động theo tiêu chuẩn ASTM A1016 dọc theo toàn bộ chiều dài đường sinh để phát hiện mọi vết nứt tế vi ẩn sâu trong kim loại.
• Kiểm tra áp lực thủy tĩnh (Hydrostatic Testing): Bơm nước áp lực cao vào lòng ống để kiểm tra độ kín khít và độ bền chịu áp của đường sinh kim loại.
• Thử nghiệm ép bẹp phá hủy (Flattening Test): Cắt mẫu ống và ép dẹp hoàn toàn đến khi hai thành ống chạm nhau với đường sinh nằm ở vị trí chịu lực uốn gập lớn nhất. Mối ghép đạt chuẩn khi không xuất hiện vết nứt tách.
• Thử nghiệm loe rộng đầu ống (Flare Test) và uốn mép (Flange Test): Dùng mũi côn nong rộng đầu ống để kiểm tra độ dẻo dai cơ học của đường sinh kim loại khi chịu ứng suất kéo căng

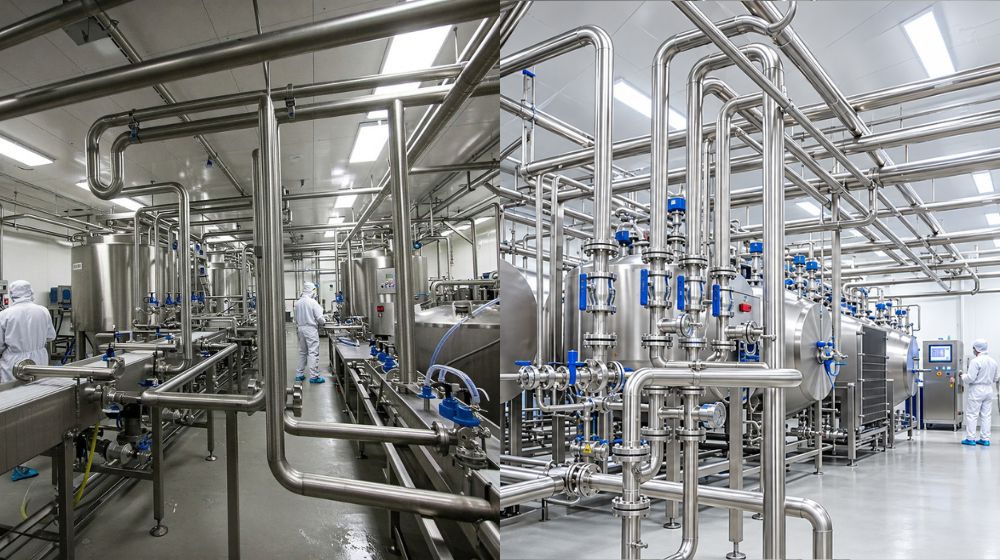

5. Ứng dụng của ống vi sinh inox hàn

Nhờ độ bền cơ học cao, thành ống đồng đều và khả năng kháng khuẩn xuất sắc, ống vi sinh inox hàn hiện diện trong hầu hết các phân xưởng sản xuất hiện đại:

• Nhà máy chế biến bơ sữa và kem tươi:
  • Vận chuyển sữa tươi thanh trùng, phô mai lỏng, bơ tươi và sữa đặc
  • Đáp ứng chu trình tẩy rửa tự động CIP bằng xút nóng và axit không lo ăn mòn.
• Nhà máy sản xuất bia, rượu và nước giải khát
  • Vận chuyển dịch hèm bia, men bia, rượu vang, nước ngọt có gas
  • Nước tinh khiết đóng chai, giữ nguyên vẹn 100% hương vị thanh khiết tự nhiên.
• Ngành chế biến thực phẩm lỏng và gia vị
  • Hệ thống đường ống dẫn dầu ăn thực vật, nước sốt cà chua, tương ớt, nước tương
  • Hệ thống nước mắm truyền thống có độ mặn cao.
• Ngành sản xuất hóa mỹ phẩm và sản phẩm chăm sóc cá nhân
  • Dẫn dung dịch dầu gội, sữa tắm, kem dưỡng da, nước hoa
  • Dẫn các loại tinh dầu chiết xuất hữu cơ.
• Hệ thống phụ trợ trong nhà máy dược phẩm
  • Vận chuyển nước tinh khiết RO/PW
  • Dẫn khí nén sạch không dầu và dịch chiết thảo dược trong môi trường kiểm soát cGMP.

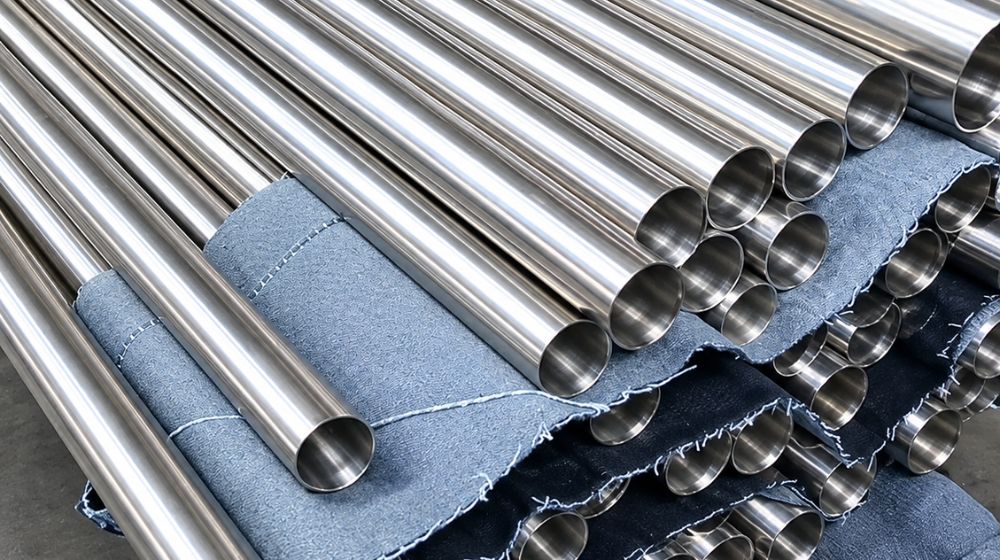

6. Mua ống hàn vi sinh ở đâu

Khi triển khai mua sắm vật tư cho các dự án nhà máy thực phẩm và đồ uống, việc lựa chọn nhà cung cấp uy tín quyết định trực tiếp đến chất lượng và tiến độ công trình.

• Nhập khẩu trực tiếp chính hãng
  • Vimi hợp tác phân phối trực tiếp từ các tập đoàn vi sinh danh tiếng toàn cầu (Minox, CSE, GHWA, Yuanan, King Lai…)
  • Cam kết hàng chính hãng 100% với giá xuất kho cạnh tranh nhất
• Tổng kho quy mô lớn tại Hà Nội và TP. Hồ Chí Minh
  • Kho sẵn ống hàn vi sinh đầy đủ các size từ 1/2″ đến 4″
  • Với cả hai mác thép SUS304 và SUS316L
• Hệ sinh thái phụ kiện vi sinh đồng bộ
  • Bên cạnh đường ống, chúng tôi cung cấp trọn gói các phụ kiện co, tê, giảm, khớp nối kẹp clamp, rắc co ren DIN/SMS/RJT
  • Van vi sinh
• Dịch vụ hỗ trợ kỹ thuật tận tâm
  • Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp tối ưu chi phí
  • Hỗ trợ cắt ống theo quy cách và điều phối giao hàng hỏa tốc tận chân công trình trên toàn quốc.
