Van điện từ SMC | Van điện từ khí nén SMC

Van điện từ SMC hay còn gọi là van điện từ khí nén SMC. Là một trong những chủng loại van điện từ khí nén được sử dụng phổ biến tại nhiều nhà máy công nghiệp, các dự án tự động hóa cơ khí giới tại Việt Nam

1. Giới thiệu van điện từ SMC

Van điện từ khí nén SMC được biết đến như một trong những nhãn hiệu van cao cấp, được sản xuất bởi tập đoàn SMC là một trong những nhà sản xuất thiết bị điều khiển tự động hóa toàn diện. Được thành lập từ năm 1959, đến nay thương hiệu SMC đã được toàn thế giới biết đến là TOP các công ty tập đoàn lớn của Nhật Bản

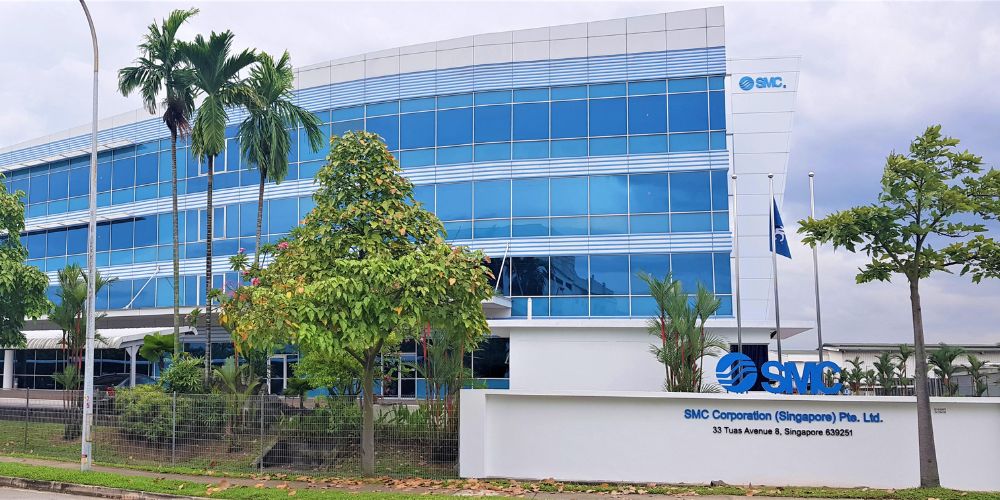

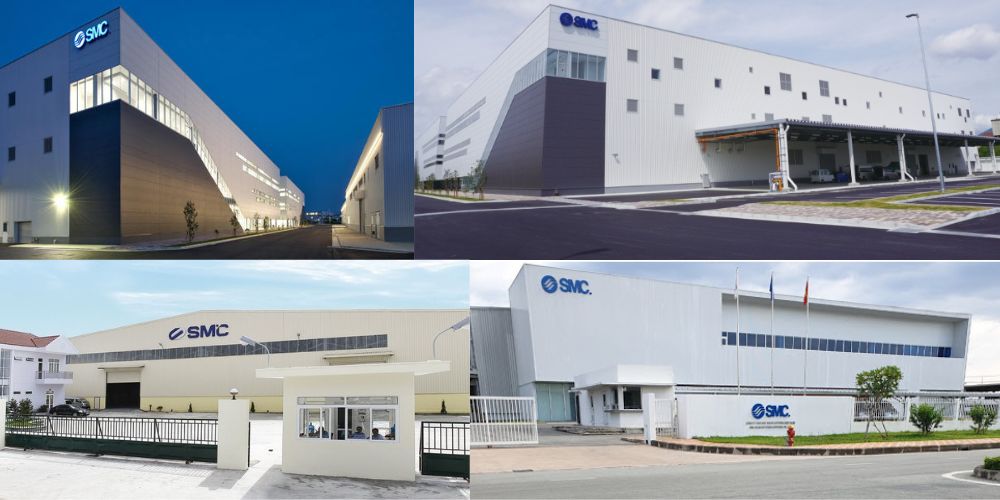

1.1 Xuất xứ của van điện từ khí nén SMC

Hệ thống SMC với rất nhiều nhà máy, có trụ sở kinh doanh và cung cấp dịch vụ tại nhiều quốc gia khác nhau

• SMC có mặt ở  gần 80 quốc gia
• Hệ thống nhà máy ở 30 nước
• 500 địa điểm bán hàng và cung cấp dịch vụ
• 23.000 nhân viên toàn cầu

Tại châu Á, đặc biệt là Trung Quốc SMC có nhiều nhà máy khác nhau, khu vực Đông Nam Á SMC có trụ sở tại Malaysia, Việt Nam, Indonesia và Philippines. Riêng tại Việt Nam, tập đoàn có cả ở cả 3 miền Bắc – Trung – Nam

1.2 Van điện từ SMC thuộc phân khúc nào

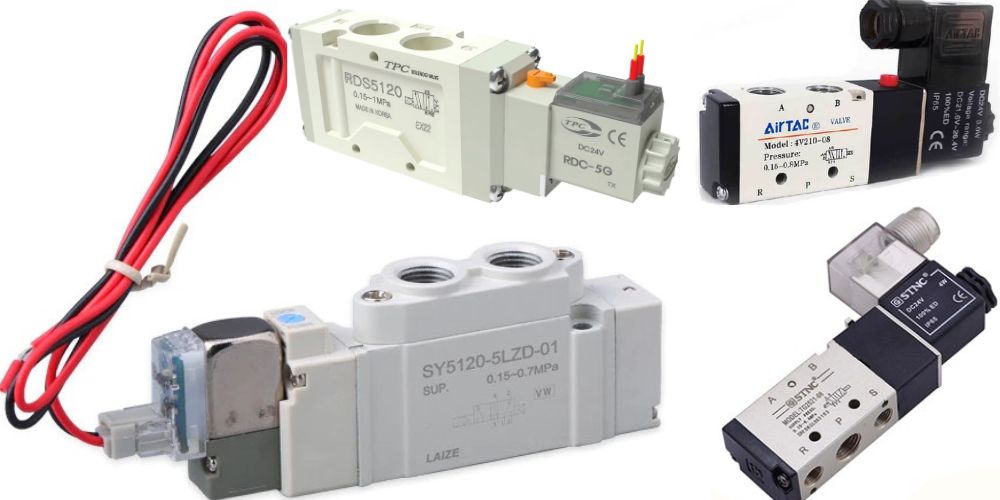

Van điện từ SMC thuộc nhóm van chất lượng bậc nhất thế giới, van của những thương hiệu thuộc G7. Chất lượng và giá thành của van cao hơn các thương hiệu van khác như

• Van TPC
• Van AirTac
• Van STNC

2. Chủng loại van điện từ khí nén SMC

Van điện từ SMC được phân loại theo nhiều cách khác nhau, được nhà sản xuất phân loại để người thiết kế, lắp đặt, sử dụng và vận hành hiểu – sử dụng hiệu quả cao

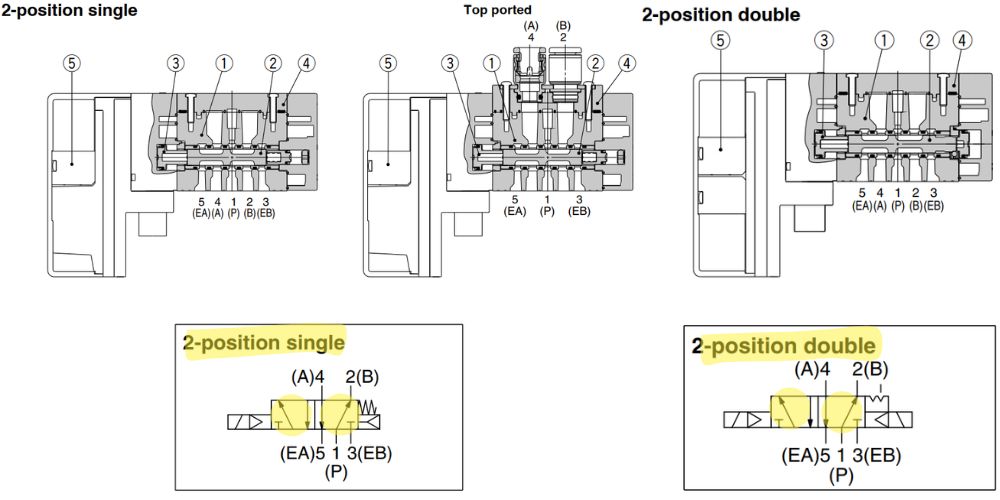

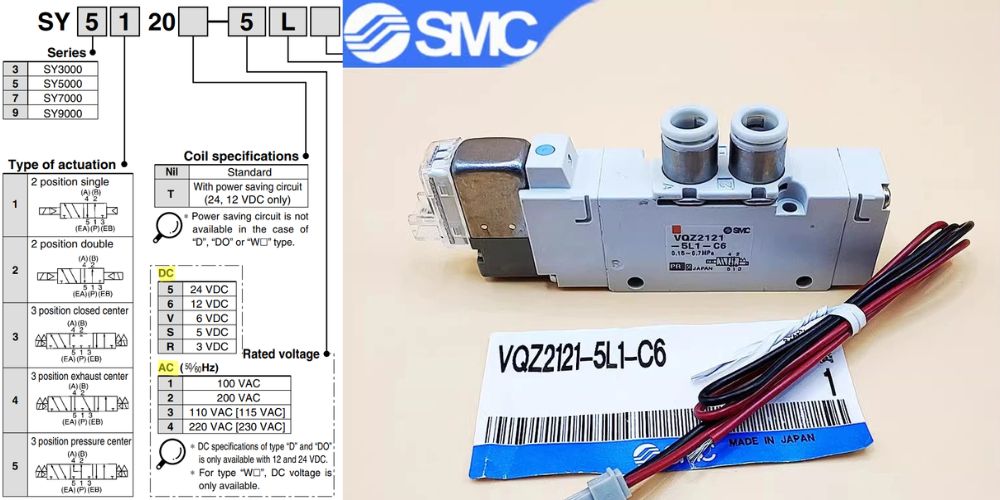

2.1 Van điện từ SMC 2 vị trí

Van điện từ khí nén SMC 2 vị trí có kí hiệu gồm 2 ô, mỗi ô có 2 mũi tên thể hiện hướng dòng khí. Van này chuyển đổi giữa hai trạng thái “mở” và “đóng”. Van này có 2 loại dưới đây:

• 2 – position single: 2 vị trí – sử dụng một cuộn coil
• 2 – position double: 2 vị trí – sử dụng hai cuộn coil

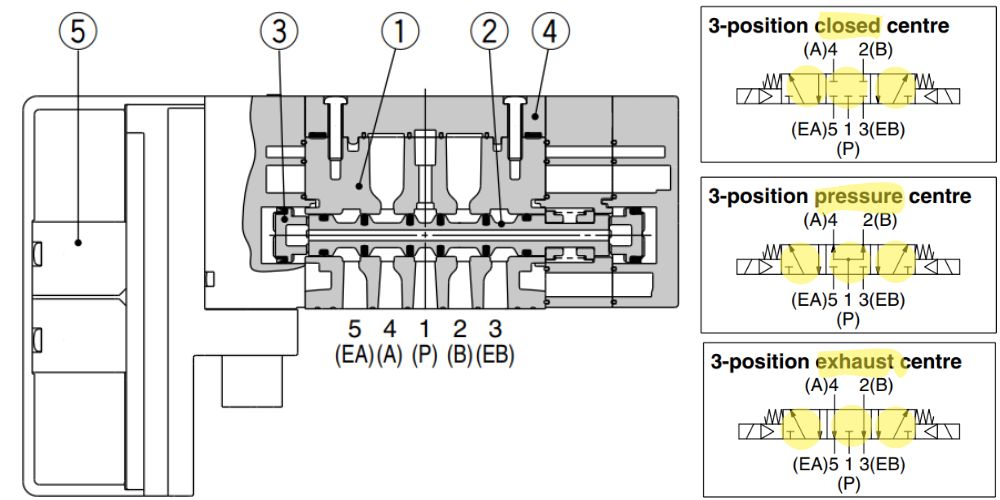

2.2 Van điện từ SMC 3 vị trí

Van điện từ khí nén SMC 3 vị trí tương đương với 3 ô (mỗi ô có 2 mũi tên) trong kí hiệu của van. Van có 3 loại dưới đây:

• 3 – position closed center: 3 vị trí – đóng tại trung tâm
• 3 – position pressure center: 3 vị trí – áp tại trung tâm
• 3 – position exhaust center: 3 vị trí – xả khí tại trung tâm

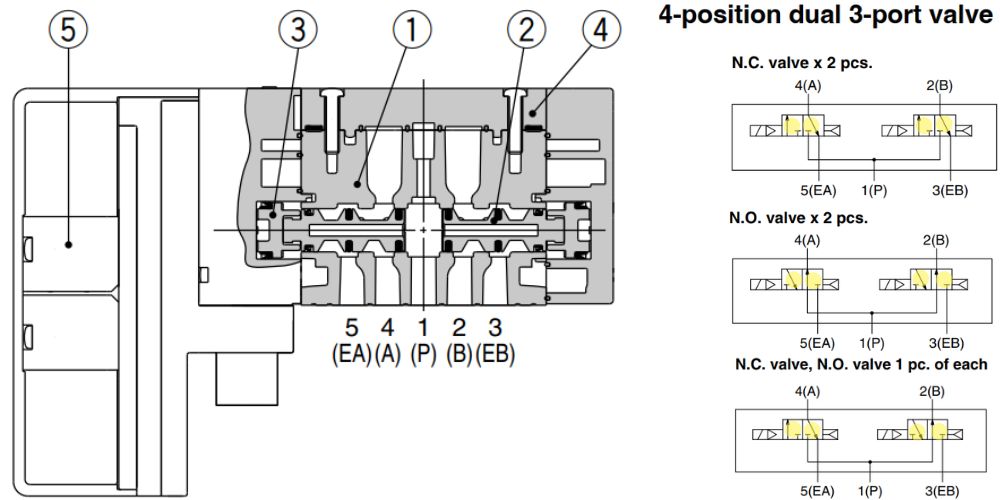

2.3 Van điện từ SMC 4 vị trí

Van điện từ khí nén SMC 4 vị trí có kí hiệu gồm 4 ô, mỗi ô có 1 mũi tên chỉ hướng đi dòng khí. Van này sử dụng loại dưới đây:

• 4-position dual 3-port valve: 4 vị ví – 3 cổng van kép

3. Gioăng làm kín của van

Gioăng làm kín của van điện từ SMC là một trong những yếu tố quan trọng, người sử dụng cần nắm rõ điều này khi lựa chọn loại vật liệu làm kín phù hợp với áp lực và nhiệt độ khí lưu chuyển trong van

• Gioăng làm kín bằng cao su: Ruber seal
• Gioăng làm kín là kim loại: Metal seal

4. Van điện từ SMC sử dụng điện áp bao nhiêu

Điện áp sử dụng cho van điện từ khí nén SMC là yếu tố không thể bỏ qua, cấp nguồn điện áp sai khác với nguồn điện qui định của van có thể làm van không hoạt động hoặc gây cháy van

4.1 Nguồn điện một chiều

Trong các hệ thống áp lực khí nhỏ, cùng với yêu cầu về độ an toàn cao (an toàn cho người vận hành kể cả trong trường hợp nhiễm điện), hoặc do chi phí về nguồn điện – thiết kế,… van điện từ SMC có thể sử dụng các nguồn điện một chiều dưới đây

• Nguồn điện 24VDC
• 12VDC
• 6VDC
• 5VDC
• 3VDC

4.2 Nguồn điện xoay chiều

Với trường hợp lực hút của cuộn coil cần lớn hơn, hoặc cần sử dụng trực tiếp nguồn điện lưới quốc gia. Khi đó, van điện từ khí nén SMC thường dùng nguồn điện xoay chiều với các loại điện áp dưới đây

• Nguồn 220VAC
• 200VAC
• 110VAC
• 100VAC

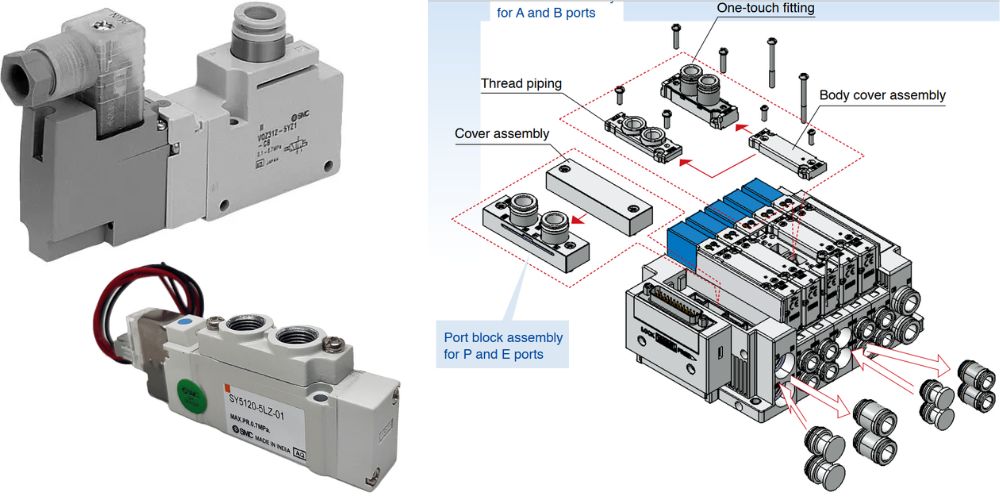

5. Kết nối dây khí nén với van điện từ SMC bằng những cách nào

Khác với một số nhãn hiệu van khác chỉ kết nối bằng ren, van điện từ khí nén SMC linh hoạt hơn với 2 kiểu kết nối

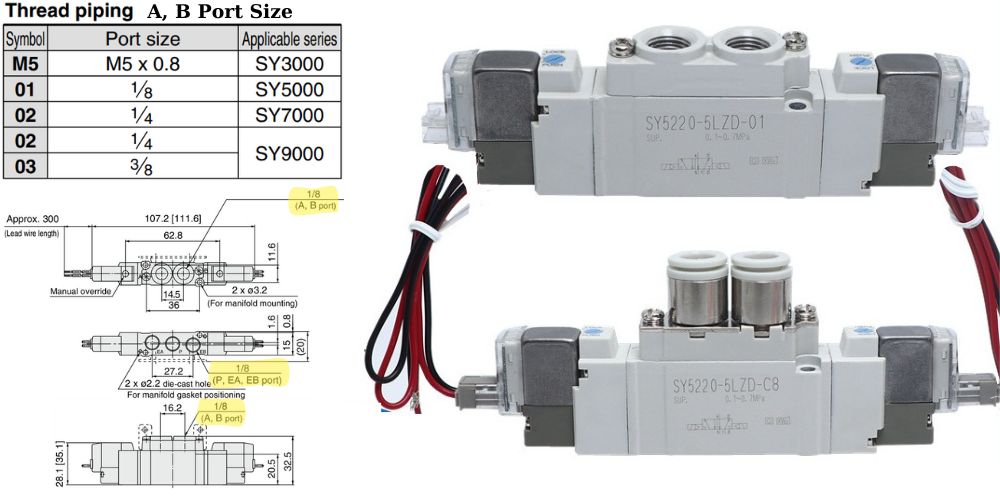

5.1 Kết nối kiểu ren

Van điện từ SMC kết nối kiểu ren, có tiêu chuẩn kết nối và kích cỡ ren kết nối như dưới đây:

• Ren 1/8″ (10mm)
• Ren 1/4″ (13mm)
• Ren 3/8″ (17mm)
• M5 x 0.8

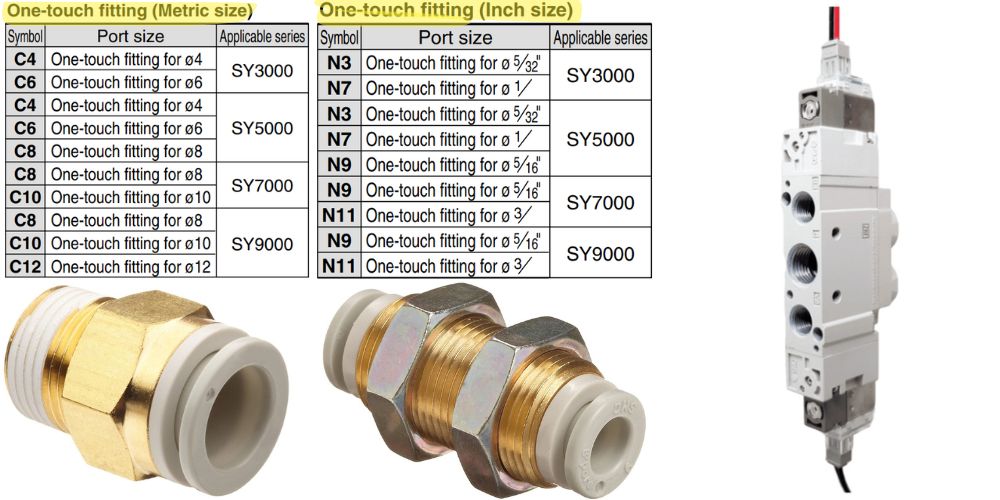

5.2 Kết nối kiểu 1 chạm

Kết nối 1 chạm của van điện từ SMC cho phép kết nối nhanh chóng và rất tiện lợi trong trường hợp dây kết nối liên tục được tháo ra và lắp vào với van. Van điện từ khí nén thường dùng các kiểu kết nối dưới đây:

• 1 Chạm Ø4
• 1 Chạm Ø8
• 1 Chạm Ø10
• 1 Chạm Ø12

6. Kích cỡ dây khí nén kết nối van điện từ SMC

Thông thường kích cỡ dây khí nén cũng là kích cỡ của đầu kết nối với van. Tuy nhiên, chúng tôi khuyên người dùng nên hiểu rõ về kích cỡ dây khí nén khác với kích cỡ ren hoặc kích cỡ đầu nối 1 chạm, bởi thực tế có thể kích cỡ dây khí nén và kích cỡ đầu nối không đồng bộ

7. Model van điện từ SMC phổ biến tại Việt Nam

Van điện từ khí nén SMC trên thực tế có rất nhiều model van khác nhau, trong đó có những model đặc chủng chuyên dùng cho những ứng dụng đặc biệt. Dưới đây không chỉ là những model van không chỉ phổ biến tại Việt Nam bởi các model này được ứng dụng rộng rãi trong nhiều lĩnh vực và ngành nghề

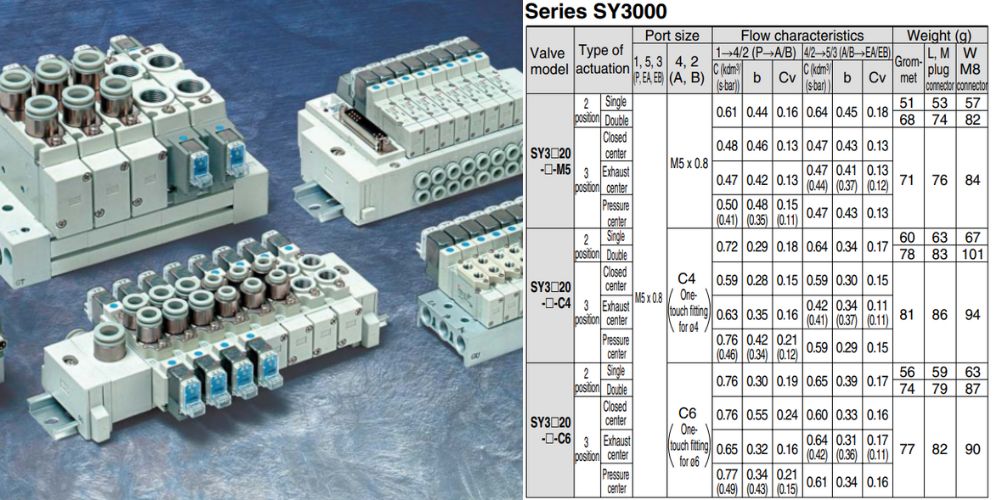

7.1 Series van điện từ SMC SY3000

Series SY3000 của SMC là dòng van điện từ khí nén nhỏ gọn, hiệu suất cao, được thiết kế cho nhiều ứng dụng công nghiệp. Một số ưu điểm của SY3000:

• Nổi bật với kích thước nhỏ, trọng lượng nhẹ và lưu lượng lớn
• Nhiều tùy chọn về cổng kết nối, điện áp hoạt động và kiểu lắp đặt, đáp ứng đa dạng nhu cầu sử dụng
• Độ tin cậy cao và tuổi thọ dài

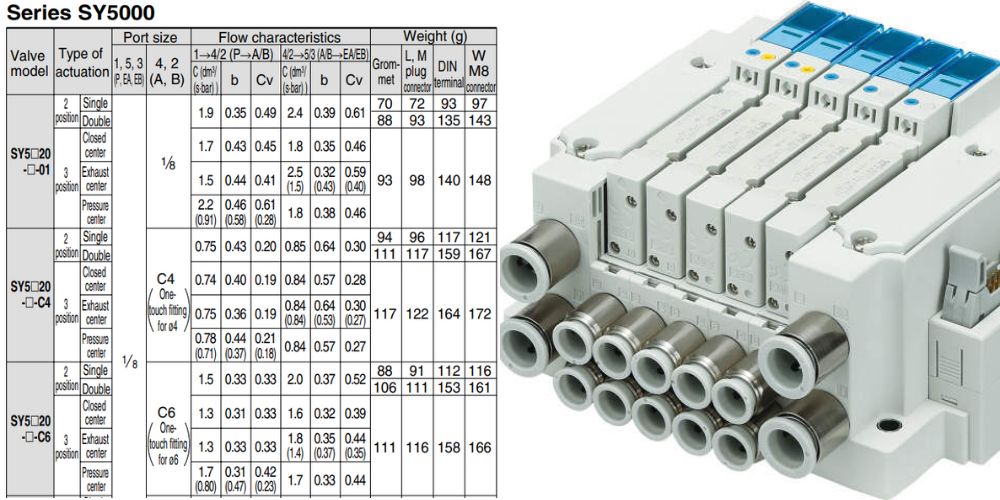

7.2 Van điện từ SMC series SY5000

SMC giới thiệu series van điện từ khí nén SY5000 – giải pháp linh hoạt cho nhiều ứng dụng công nghiệp. Một số điểm nổi bật có thể kể đến:

• Kích thước nhỏ gọn nhưng có khả năng xử lý lưu lượng ấn tượng
• Lựa chọn đa dạng lựa chọn về kết nối, điện áp và phương thức lắp đặt, đáp ứng nhiều yêu cầu khác nhau
• Độ bền cao và khả năng tích hợp dễ dàng

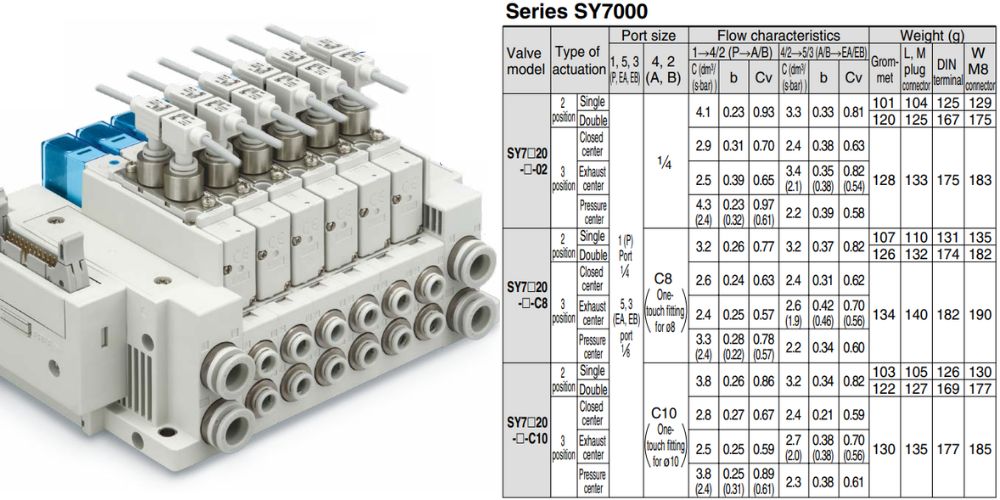

7.3 Van điện từ khí nén SMC SY7000

SMC tự hào giới thiệu series SY7000 – tiên tiến trong lĩnh vực van điện từ khí nén. SMC SY7000 có những ưu điểm sau:

• Được thiết kế đặc biệt cho các ứng dụng đòi hỏi lưu lượng cực lớn và hiệu suất tối ưu
• Khả năng chịu đựng môi trường khắc nghiệt, độ tin cậy vượt trội và tuổi thọ cao
• Sự đa dạng trong lựa chọn kích thước cổng, điện áp hoạt động và phương thức điều khiển

SY7000 là sự lựa chọn lý tưởng cho các hệ thống công nghiệp qmô uy lớn, đáp ứng xuất sắc nhu cầu của các ứng dụng công nghiệp phức tạp và yêu cầu kỹ thuật cao.

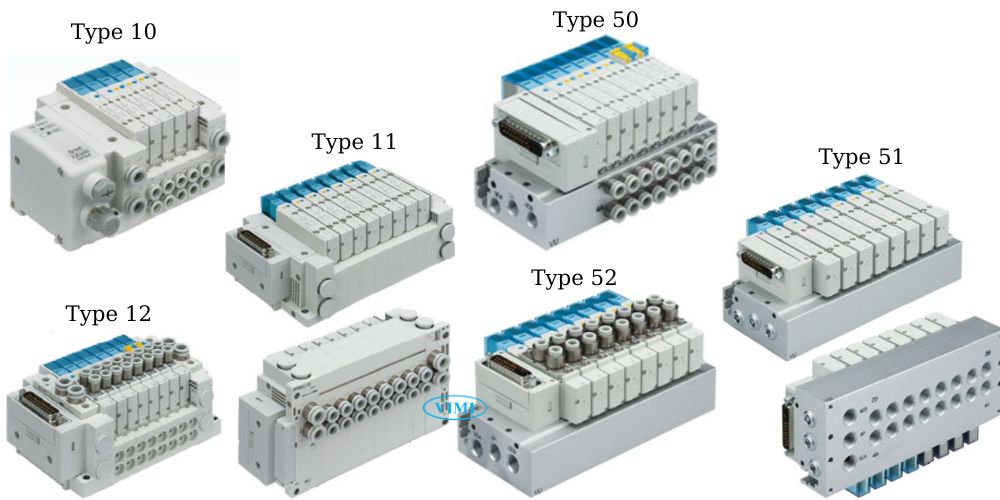

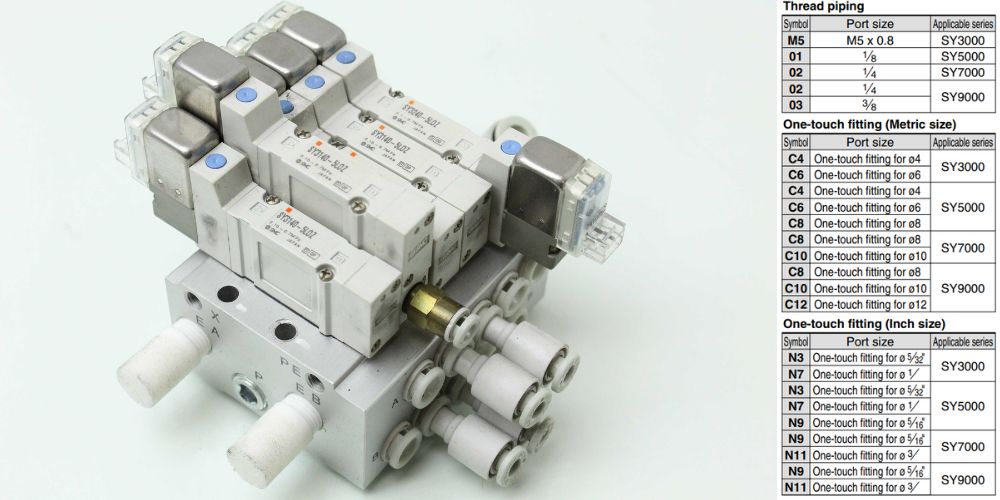

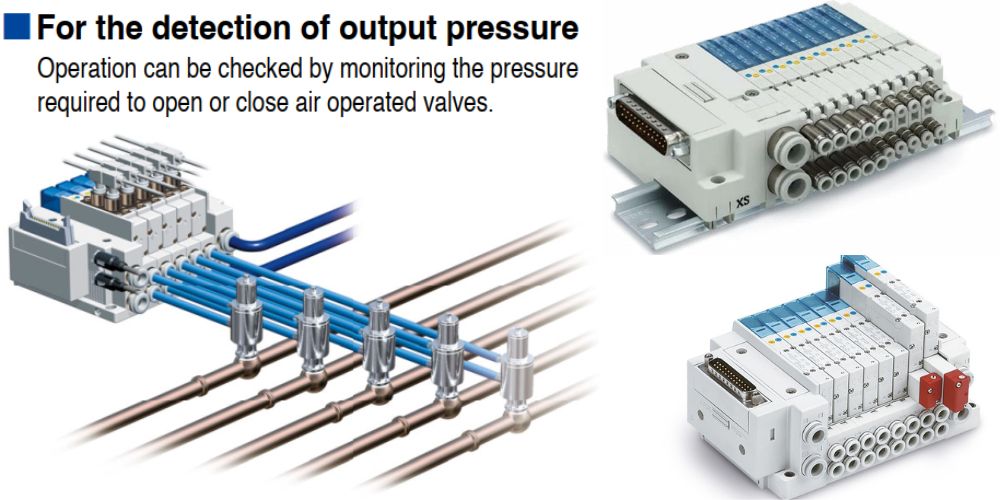

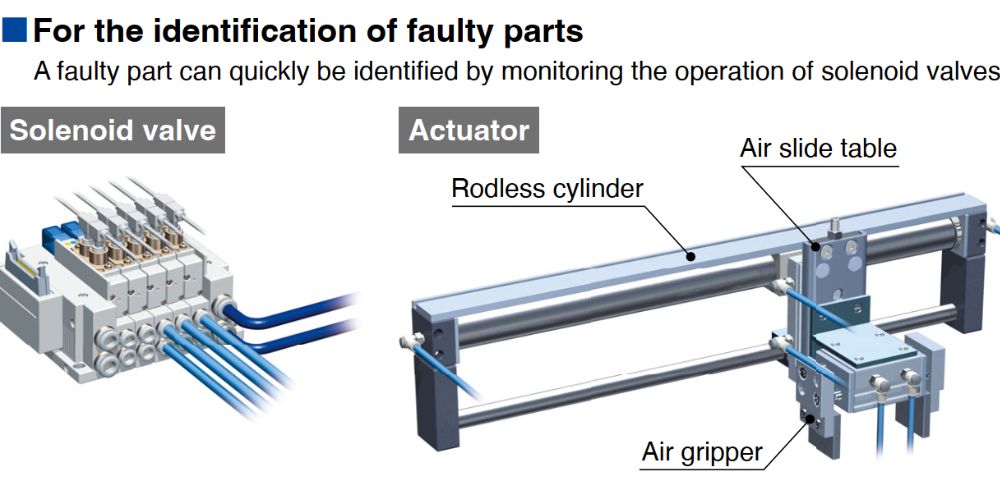

8. Trạm van điện từ SMC là gì

Trạm van điện từ khí nén SMC chính là trạm kết nối với số lượng nhiều van (thường là cùng chủng loại, hoặc cùng series) để tạo thành hệ thống tự động hóa với số lượng đường dẫn nguồn khí cấp là ít nhất.

8.1 Khi nào cần trạm van điện từ khí nén SMC

Với những van đơn lẻ sẽ cung cấp khí nén sang các cửa ra là A hoặc B sau khi nhận nguồn khí vào từ cửa P. Tuy nhiên, khi hệ thống tự động hóa cần nhiều hoặc rất nhiều (40) cửa tiếp khí với trạng thái khác nhau khi đó để giảm số lượng dây cấp khí nguồn (20) xuống thì chúng ta cần sử dụng các trạm van điện từ SMC

8.2 Số lượng van điện từ SMC tối cho 1 trạm là bao nhiêu

Trạm van có thể liên kết nối đa đến 20 van, đây là một trong những trạm có số lượng van lớn, tạo thành hệ thống vận hành với đa năng và năng lực lớn

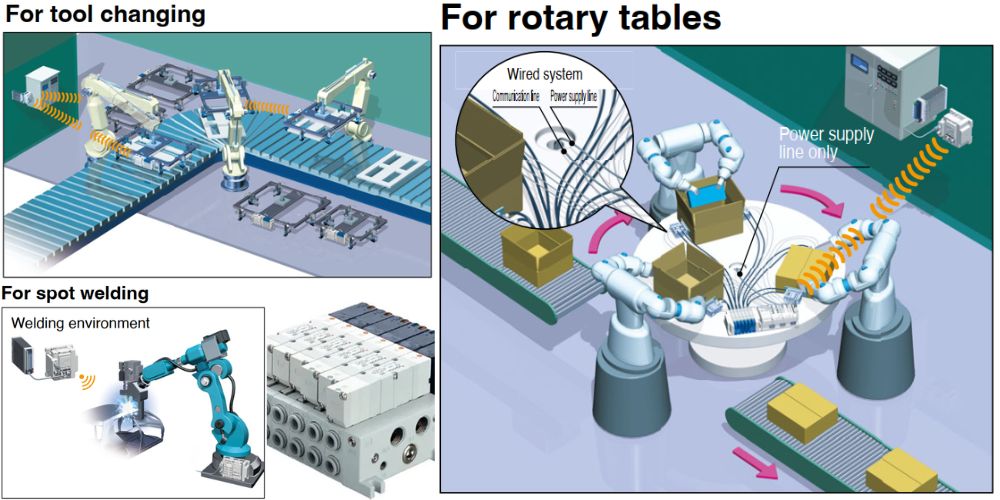

9. Ứng dụng phổ biến

Van điện từ SMC được ứng dụng đa lĩnh vực, đa ngành nghề và được linh hoạt áp dụng trong nhiều trường hợp khác nhau. Trong đó, 3 ứng dụng dưới đây là tiêu biểu:

• Tool changing: Bàn quay
• Rotary tables: Chuyển đổi công cụ
• Spot welding: Hàn điểm

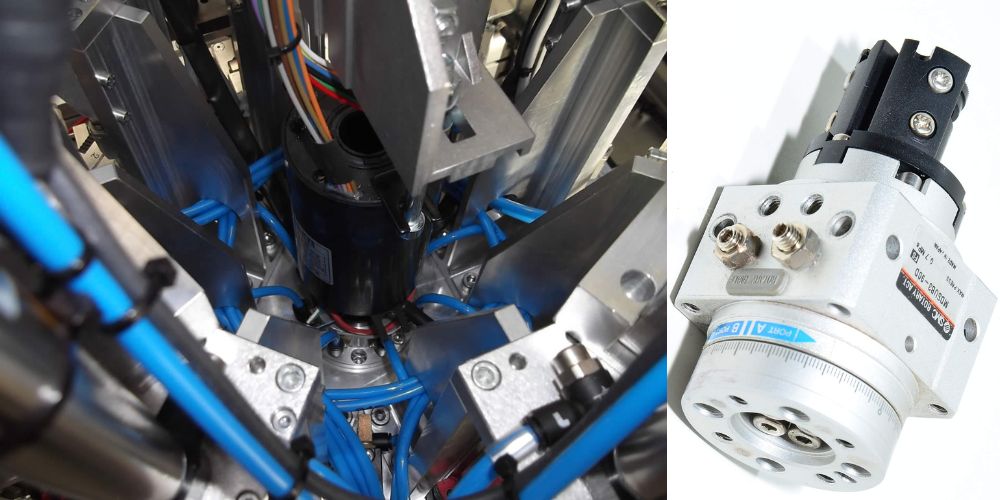

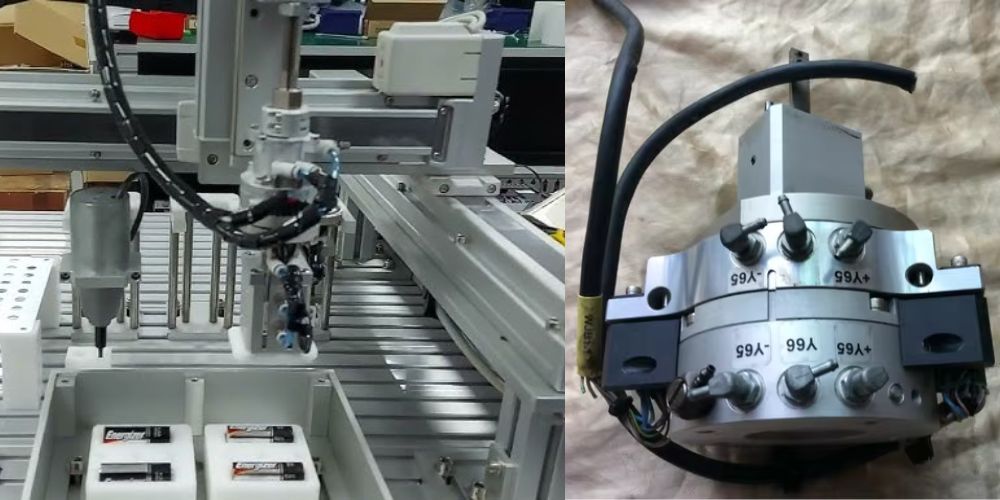

9.1 Van điện từ khí nén SMC cho bàn quay

Như chúng tôi đã chia sẻ, van điện từ khí nén SMC có rất nhiều ứng dụng trong công nghiệp. Trong số đó, van điện từ khí nén SMC cho bàn quay là một giải pháp chuyên dụng được thiết kế để điều khiển chính xác và hiệu quả chuyển động quay trong các ứng dụng công nghiệp.

Ví dụ:

• Điều khiển chuyển động quay của bàn xoay trong các hệ thống tự động hóa
• Ứng dụng trong dây chuyền sản xuất, máy đóng gói, và các thiết bị cần định vị chính xác

9.2 Dùng van điện từ SMC để thay đổi công cụ

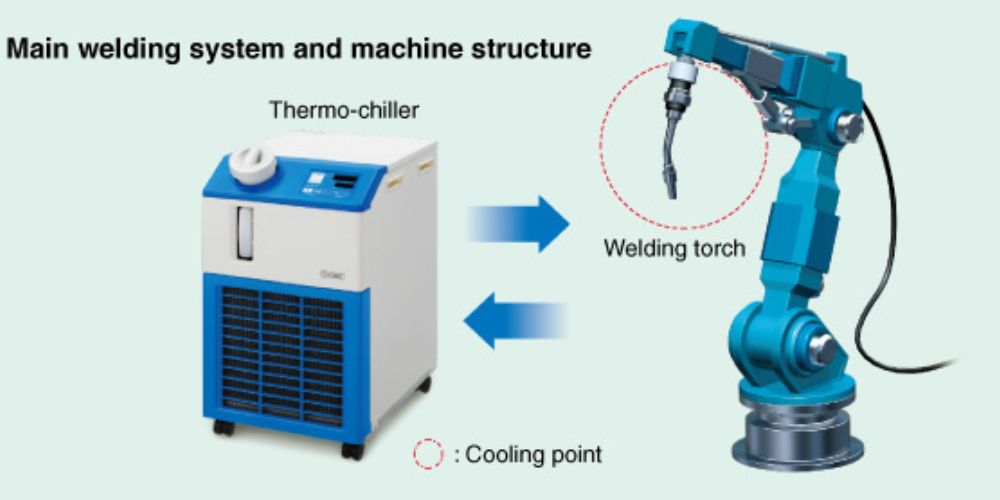

9.3 Ứng dụng trong hàn điểm

Ngày nay, các nhà máy công nghiệp đang chuyển mình với hàn điểm thông minh nhờ van điện từ khí nén SMC. Chúng điều khiển lực ép điện cực, hệ thống làm mát, và chuyển động của robot hàn. Van điện từ SMC cũng giúp đồng bộ hóa quy trình và tối ưu hóa hiệu suất sản xuất.
