Van giảm áp Shinyi – Model H200 – DN50 ~ DN600

Trong các hệ thống cấp nước hiện đại, van giảm áp Shinyi đóng vai trò quan trọng trong việc kiểm soát áp lực và đảm bảo vận hành an toàn. Với cơ chế điều chỉnh hoàn toàn tự động, van giảm áp Shinyi mang lại hiệu quả sử dụng ổn định và lâu dài

1. Giới thiệu van giảm áp Shinyi H200

Van giảm áp Shinyi là dòng van Shinyi được thiết kế chuyên dụng để kiểm soát và ổn định áp lực đường ống trong hệ thống nước, nổi bật với khả năng vận hành tự động, êm ái và không gây tiếng ồn. Cụ thể:

  • Model: Shinyi H200
  • Nguyên lý hoạt động: Thủy lực (tự động điều chỉnh áp lực đầu ra mà không cần nguồn điện bên ngoài)
  • Kích thước: DN50 ~ DN600, đáp ứng đa dạng nhu cầu công trình
  • Nhiệt độ làm việc: -10°C đến 80°C
  • Môi trường sử dụng: Hệ thống nước sạch, nước cấp tòa nhà và công trình dân dụng

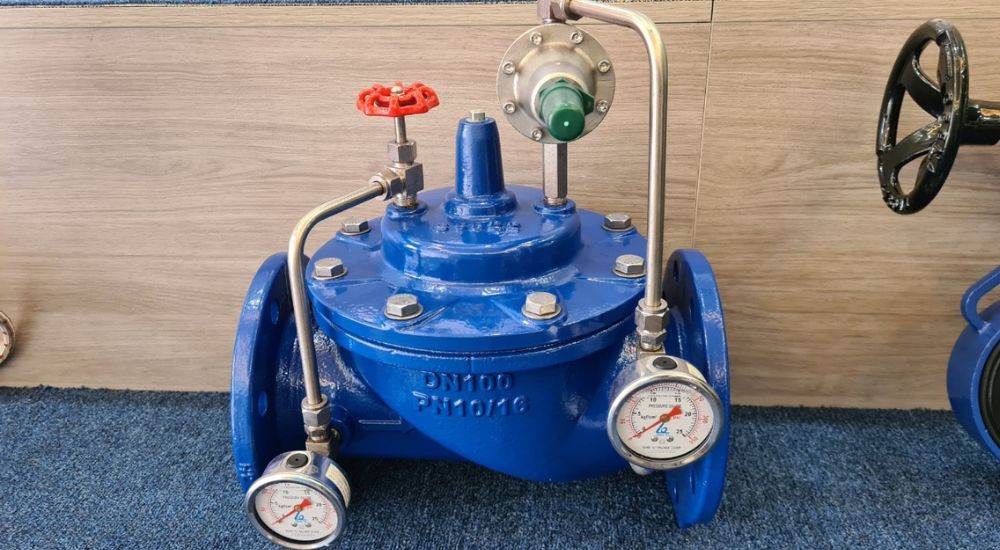

van giảm áp shinyi là gì

2. Van giảm áp Shinyi được chế tạo bằng vật liệu gì

Van giảm áp Shinyi sử dụng các vật liệu kỹ thuật cao cấp, đảm bảo độ bền và khả năng chịu áp lực tốt trong môi trường nước. Cụ thể:

  • Thân van: Gang cầu mác ASTM A536/EN GJS 500-7
  • Đĩa van, thân Pilot, trục: Thép không gỉ Inox 304 – ASTM A182 F304
  • Màng chắn: Cao su EPDM kết hợp vải Nylon – chịu áp tốt, tuổi thọ cao
  • Vòng đệm O-Ring & Gasket: Cao su NBR – chống thấm, chịu hóa chất
  • Sơn phủ: Epoxy Resin Powder, độ dày 250 ~ 300μm, theo tiêu chuẩn JIS K 5551:2002 (TCVN 9014:2011), màu xanh hoặc đỏ

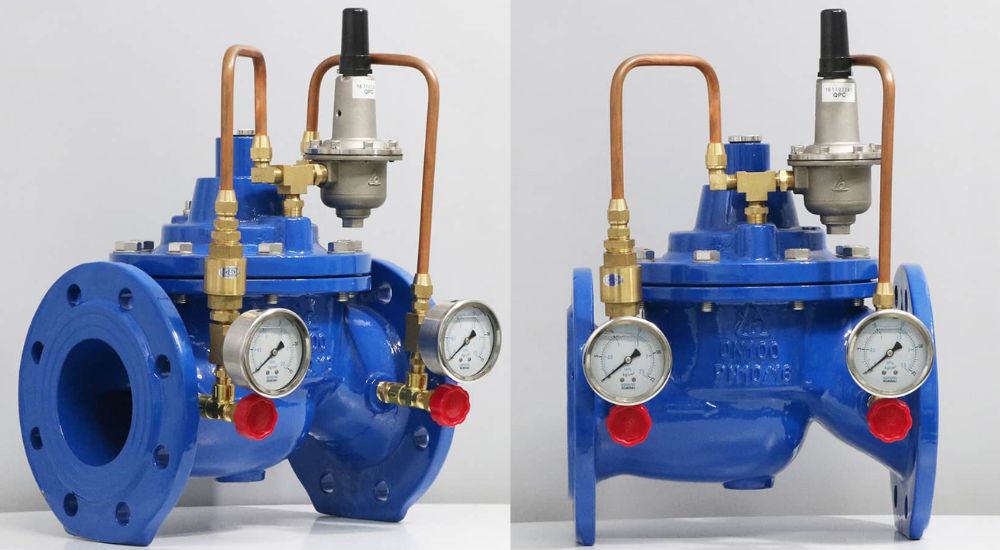

van giảm áp shinyi làm bằng vật liệu gì

3. Tiêu chuẩn kết nối và kích thước của Shinyi H200

Shinyi H200 được thiết kế theo các tiêu chuẩn quốc tế, tương thích với nhiều hệ thống đường ống phổ biến tại Việt Nam và thế giới. Cụ thể:

  • Tiêu chuẩn thiết kế: BS EN 1074-5, BS 5163-2
  • Tiêu chuẩn khoảng cách của van giảm áp mặt bích: BS EN 558-1 Table 1 Series 1 / ISO 5752 Table 1 Series 1
  • Tiêu chuẩn kết nối và áp suất làm việc:
    • BS 4504 / DIN 2632 / DIN 2633: PN10, PN16, PN20, PN25
    • ASME B16.42: 150LB

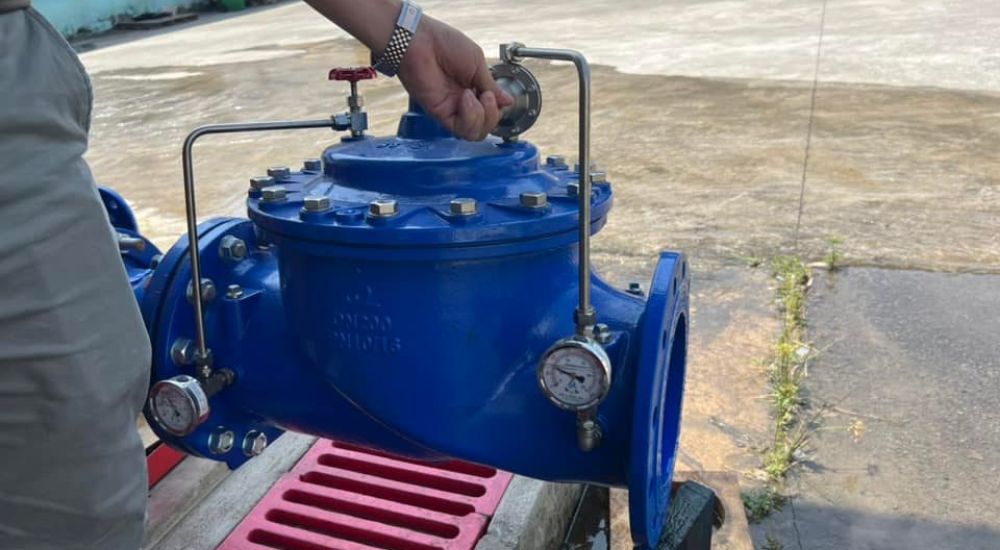

tiêu chuẩn sản xuất van giảm áp shinyi

4. Ứng dụng của van giảm áp Shinyi

Van giảm áp nói chung và van giảm áp Shinyi nói riêng phù hợp với nhiều loại hình công trình, đặc biệt tại các hệ thống cấp nước có yêu cầu kiểm soát áp lực chặt chẽ. Cụ thể:

  • Hệ thống cấp nước tòa nhà cao tầng: Giảm và ổn định áp lực từ đường ống chính xuống các tầng thấp hơn
  • Hệ thống phân phối nước đô thị: Duy trì áp lực ổn định trên toàn mạng lưới
  • Công trình công nghiệp, khu công nghiệp: Bảo vệ thiết bị đầu cuối khỏi áp lực đột biến
  • Hệ thống PCCC: Kết hợp kiểm soát áp lực trong mạng đường ống chữa cháy

5. Lưu ý lắp đặt van giảm áp Shinyi

Để van giảm áp Shinyi hoạt động hiệu quả và bền lâu, cần tuân thủ đúng sơ đồ lắp đặt và các yêu cầu kỹ thuật đi kèm. Cụ thể:

  • Lắp theo đúng chiều dòng chảy (Flow Direction) được ghi trên thân van
  • Trước van nên lắp: Van cổng (Gate Valve) và Y lọc (Y-Strainer) để bảo vệ van khỏi dị vật. Shinyi H200 có cơ chế lọc tích hợp nhưng vẫn khuyến nghị lọc ngoài
  • Sau van nên lắp: Đồng hồ áp suất (Pressure Gauge) để theo dõi áp lực đầu ra
  • Bộ Pilot giảm áp (Pressure Reducing Pilot) được kết nối ISO7 Rc3/8″, dải điều chỉnh 2 ~ 8bar (cần hiệu chỉnh đúng trước khi vận hành)
  • Không lắp đặt nơi có nhiệt độ ngoài khoảng -10°C ~ 80°C

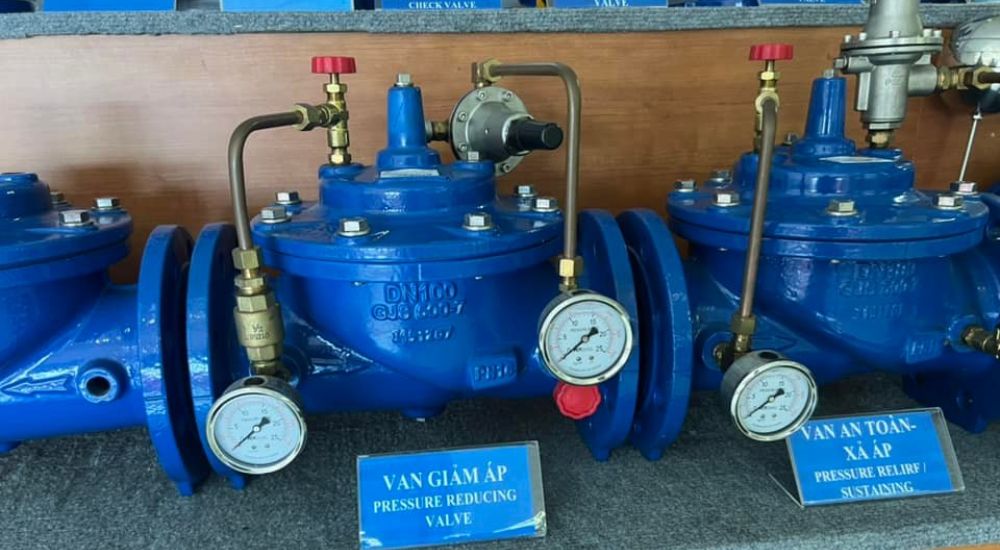

lưu ý lắp đặt van giảm áp shinyi

6. Thông tin đặt hàng van giảm áp Shinyi

Van giảm áp Shinyi được mã hóa đặt hàng rõ ràng, giúp khách hàng dễ dàng xác định đúng sản phẩm theo yêu cầu công trình. Cấu trúc mã đặt hàng như sau:

Ví dụ: H200 – 0100 – 10 – D2B

  • H200: Là lọa van giảm áp (Pressure reducing valve)
  • 0100: Cỡ van giảm áp DN100 (0200 là cỡ DN200,…)
  • 10 / 16 / 25: Áp suất mặt bích PN10, PN16, PN25
  • 1K: JIS 10K | A1: ANSI 150LB
  • D2: Vật liệu thân là cang cầu (Ductile Iron)
  • B: Màu Xanh (Blue) | R: Màu Đỏ (Red)
"
