Van PCCC Shinyi – Đầy đủ 4 chủng loại – Thân gang, đồng

Van PCCC Shinyi được nhiều đơn vị thiết kế, thi công và vận hành hệ thống chữa cháy tin dùng nhờ chất lượng ổn định và đa dạng chủng loại. Sản phẩm đáp ứng hiệu quả nhu cầu cấp nước chữa cháy tại nhiều loại công trình khác nhau.

1. Van PCCC Shinyi là gì

Van PCCC Shinyi có tên đầy đủ là van phòng cháy chữa cháy Shinyi, là dòng van chuyên dụng do hãng van Shinyi sản xuất dành cho các hệ thống chữa cháy trong công trình dân dụng và công nghiệp

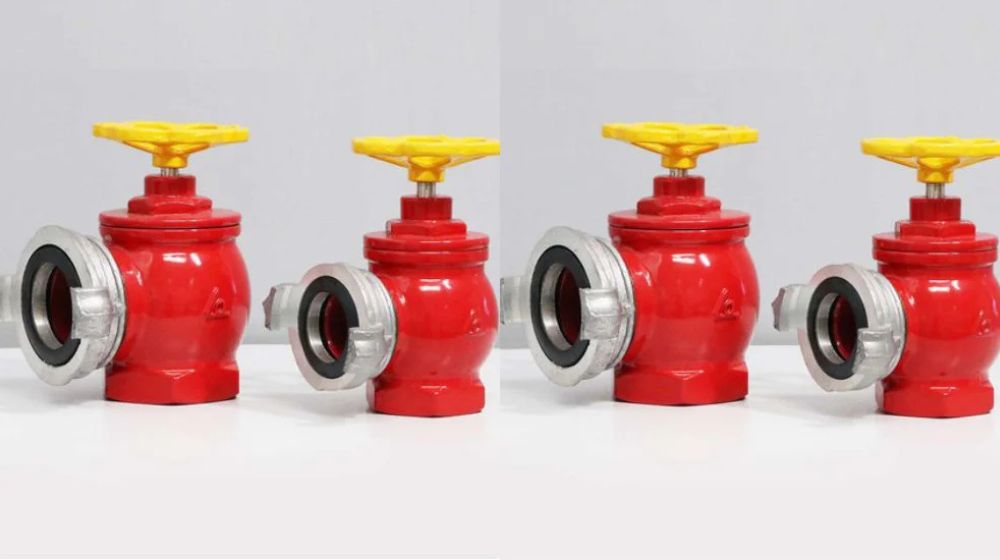

van pccc shinyi là gì

Một số đặc điểm nổi bật của van PCCC Shinyi:

  • Còn được gọi là van góc Shinyi hoặc van chữa cháy Shinyi
  • Thường được lắp đặt bên trong tủ chữa cháy cùng cuộn vòi và lăng phun chữa cháy
  • Cho phép lực lượng cứu hỏa hoặc người vận hành dễ dàng lấy nước để xử lý sự cố cháy nổ
  • Thiết kế thân van chắc chắn, chịu áp lực làm việc cao và chống ăn mòn hiệu quả
  • Cơ cấu đóng mở nhẹ nhàng, thao tác nhanh trong các tình huống khẩn cấp
  • Lắp đặt, bảo trì và thay thế thuận tiện
  • Được ứng dụng phổ biến trong nhà xưởng, trung tâm thương mại, chung cư, bệnh viện, trường học và nhiều công trình khác

2. Thân van PCCC Shinyi chế tạo bằng vật liệu gì

Van PCCC Shinyi được sản xuất với hai dòng vật liệu thân van chính là gang cầu và đồng, đáp ứng đa dạng yêu cầu lắp đặt trong các hệ thống phòng cháy chữa cháy từ dân dụng đến công nghiệp:

  • Van góc Shinyi thân gang: Thân van được chế tạo từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cơ học cao, khả năng chịu áp lực tốt và phù hợp với các hệ thống PCCC quy mô lớn, yêu cầu làm việc ổn định trong thời gian dài
  • Van góc Shinyi thân đồng: Thân van được sản xuất từ đồng (Brass) theo tiêu chuẩn ASTM B824, nổi bật với khả năng chống ăn mòn hiệu quả, độ bền cao và tính thẩm mỹ tốt, thích hợp cho các công trình dân dụng, thương mại và môi trường có độ ẩm cao

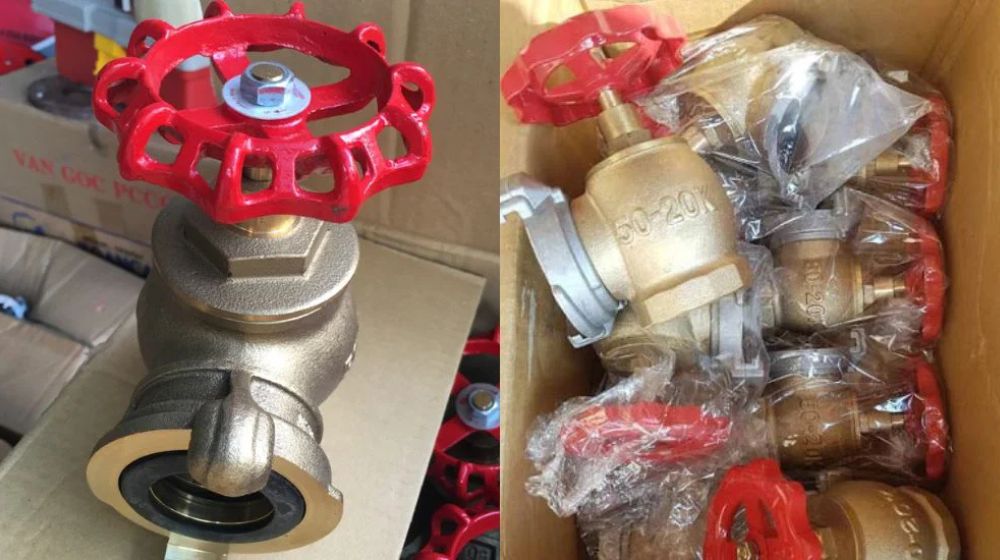

thân van pccc shinyi chế tạo bằng vật liệu gì

3. Chủng loại của van góc Shinyi

Van PCCC Shinyi hiện có đầy đủ các chủng loại đáp ứng nhiều yêu cầu kỹ thuật khác nhau trong hệ thống PCCC, bao gồm:

  • FHIA / FHBA – Van góc PCCC trong nhà (Indoor Fire Hydrant):
    • Dòng van góc Shinyi tiêu chuẩn, lắp đặt trong hộp chữa cháy nội thất, kết nối cuộn vòi bằng ngàm adaptor
  • FHRA – Van góc Shinyi giảm áp (Reducing Fire Hydrant):
    • Van PCCC Shinyi có khả năng điều chỉnh áp suất đầu ra trong điều kiện có dòng chảy, phù hợp cho các tòa nhà cao tầng nơi áp suất nguồn cấp biến động
  • FHDA – Van góc Shinyi điều áp (Indoor Pressurized Fire Hydrant):
    • Van PCCC Shinyi duy trì áp suất đầu ra ổn định 4bar dù áp lực đầu vào lớn hơn và không đều tại các vị trí lắp đặt khác nhau
  • FHPA – Van góc Shinyi kèm giảm áp (Reducing Valve Fire Hydrant):
    • Van PCCC Shinyi tích hợp bộ giảm áp, áp suất đầu ra được đặt sẵn ở mức 4,5bar, phù hợp lắp trên các ống đứng ướt (wet riser) trong tòa nhà có áp lực đầu vào lên đến 20bar

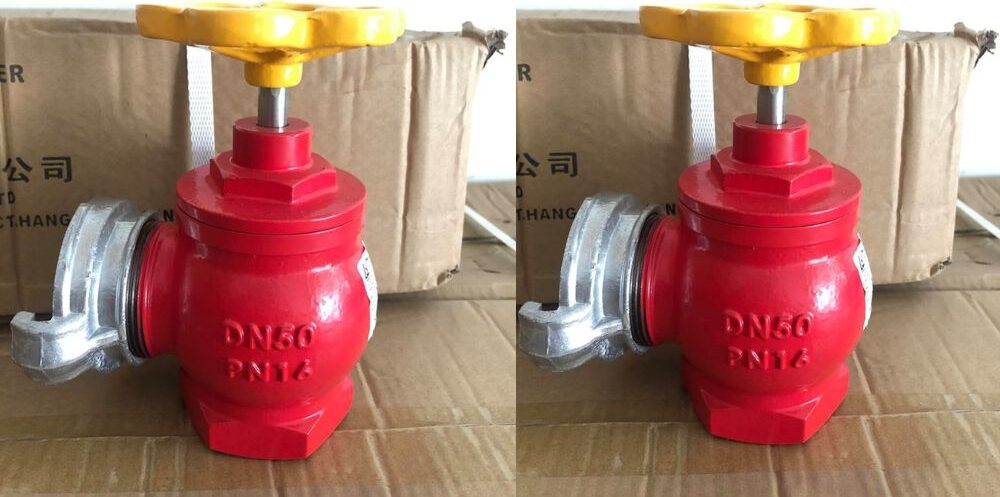

chủng loại của van góc shinyi

4. Tiêu chuẩn thiết kế van PCCC Shinyi

Van PCCC Shinyi được thiết kế và sản xuất theo các tiêu chuẩn kỹ thuật được công nhận trong nước và quốc tế. Cụ thể có thể kể đến như sau:

  • TCVN 5739-1993: Tiêu chuẩn Việt Nam về trụ nước và van chữa cháy
  • TCVN 6379-1998: Tiêu chuẩn Việt Nam về thiết bị chữa cháy – đầu nối vòi
  • TCVN 5739-2023: Áp dụng cho dòng van góc Shinyi FHDA (phiên bản tiêu chuẩn cập nhật mới nhất)
  • BS 5041: Tiêu chuẩn Anh Quốc, áp dụng cho dòng van PCCC Shinyi FHPA
  • Sơn phủ: Lớp phủ Epoxy Resin Powder theo tiêu chuẩn JIS K 5551:2002 (tương đương TCVN 9014:2011), màu đỏ, độ dày 200 ~ 300µm

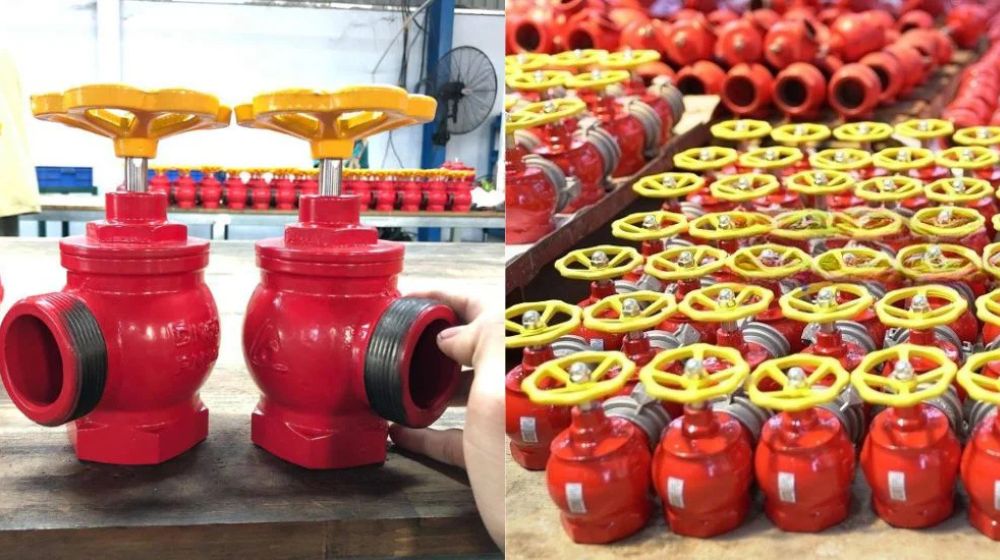

tiêu chuẩn sản xuất van pccc shinyi

5. Phương pháp kết nối van góc Shinyi

Van PCCC Shinyi hỗ trợ các kiểu kết nối linh hoạt, phù hợp với nhiều cấu hình hệ thống đường ống PCCC:

  • Ren (Threaded): Kết nối ren côn tiêu chuẩn ren – Rc, phổ biến trong các hệ thống đường ống nội thất
  • Ngàm (Adaptor): Kết nối cuộn vòi bằng ngàm nhôm theo tiêu chuẩn TCVN 5739, giúp thao tác nhanh trong tình huống khẩn cấp
  • Kết hợp Ren + Ngàm: Áp dụng cho dòng van PCCC Shinyi FHPA và FHDA, cho phép lắp linh hoạt trên cả đường ống ren và kết nối vòi bằng ngàm

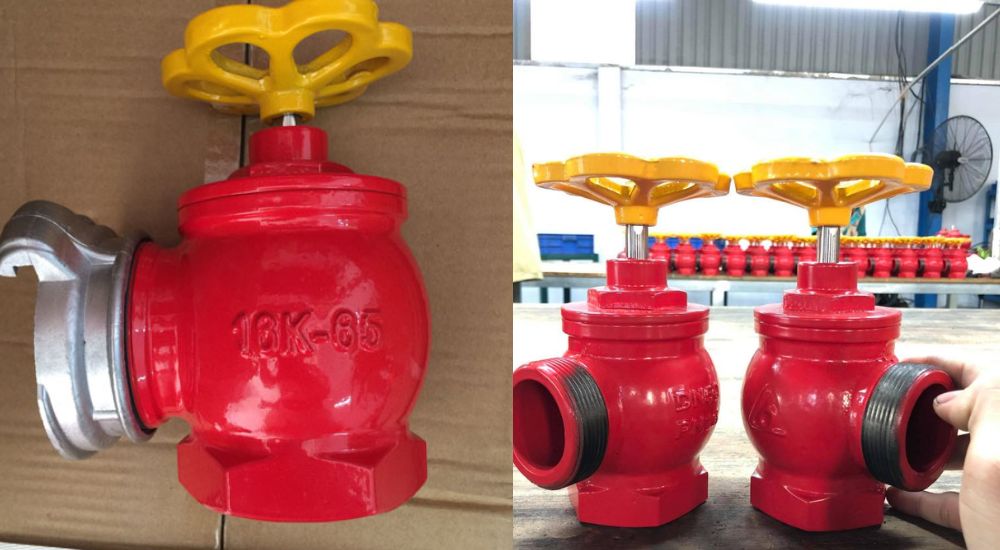

phương pháp kết nối van pccc shinyi

6. Môi trường sử dụng van PCCC Shinyi

Van PCCC Shinyi được thiết kế chuyên biệt cho hệ thống chữa cháy, với các thông số môi trường làm việc cụ thể:

  • Môi chất: Nước trong hệ thống PCCC (Fire Fighting Systems)
  • Nhiệt độ làm việc: -10 ~ 80°C (FHIA, FHRA, FHPA), riêng van góc Shinyi FHDA chịu được đến 120°C
  • Áp suất làm việc: 16bar hoặc 20bar tùy chọn cho FHIA – FHRA – FHPA, FHDA hoạt động ở 16bar
  • Phạm vi ứng dụng: Lắp trong hộp chữa cháy tại tòa nhà văn phòng, chung cư, nhà xưởng, trung tâm thương mại

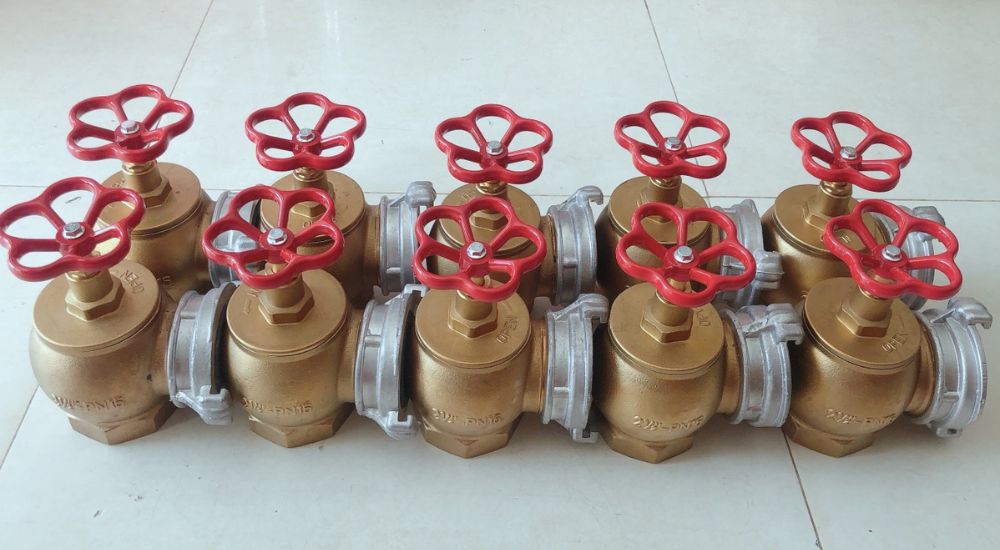

môi trường sử dụng van góc shinyi

7. Hướng dẫn lắp đặt van PCCC Shinyi

Việc lắp đặt van PCCC Shinyi cần tuân thủ đúng yêu cầu kỹ thuật để đảm bảo hệ thống hoạt động an toàn và hiệu quả:

  • Lựa chọn van góc Shinyi đúng chủng loại dựa trên áp suất nguồn cấp và yêu cầu điều áp của hệ thống
  • Van PCCC Shinyi có hai cỡ DN50 và DN65 – cần đối chiếu với đường ống và cuộn vòi trước khi lắp đặt
  • Thân van có chỉ thị chiều dòng, cần lắp theo đúng hướng để van hoạt động đúng chức năng điều áp hoặc giảm áp
  • Dùng vật liệu làm kín phù hợp (teflon tape hoặc compound ren) để chống rò rỉ tại các mối nối ren côn
  • Thực hiện thử áp theo tiêu chuẩn TCVN để xác nhận độ kín và áp suất hoạt động trước khi đưa hệ thống vào vận hành
  • Kiểm tra van góc Shinyi định kỳ 6 tháng/lần, vệ sinh bề mặt và kiểm tra độ kín của các vòng O-Ring (NBR / EPDM)

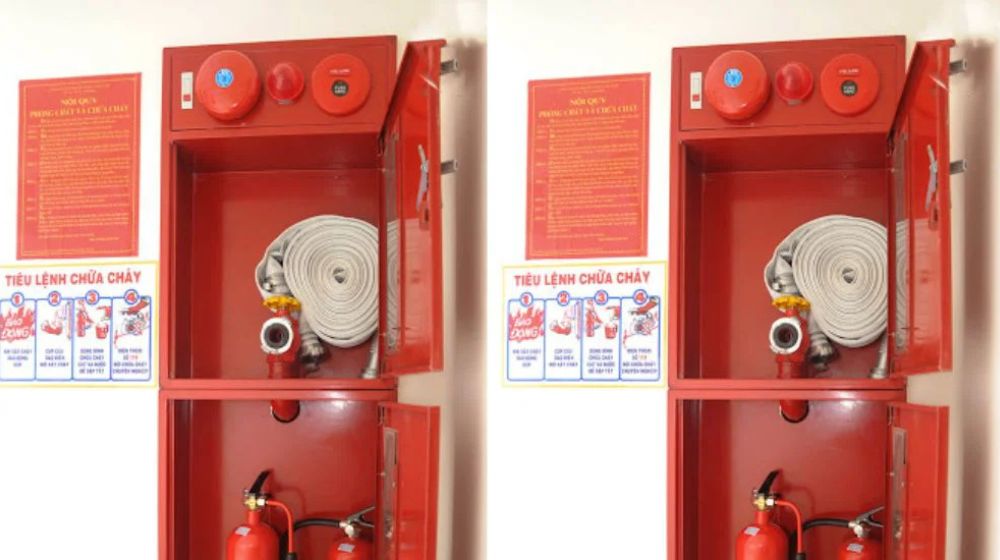

hướng dẫn lắp đặt van pccc shinyi

"
