Van xả tràn Shinyi đến từ nhãn hiệu van Shinyi, được sử dụng rộng rãi trong các hệ thống PCCC công nghiệp, kho hàng và nhà máy có nguy cơ cháy nổ cao. Thiết bị giúp kích hoạt quá trình cấp nước chữa cháy tự động, góp phần nâng cao hiệu quả bảo vệ công trình.

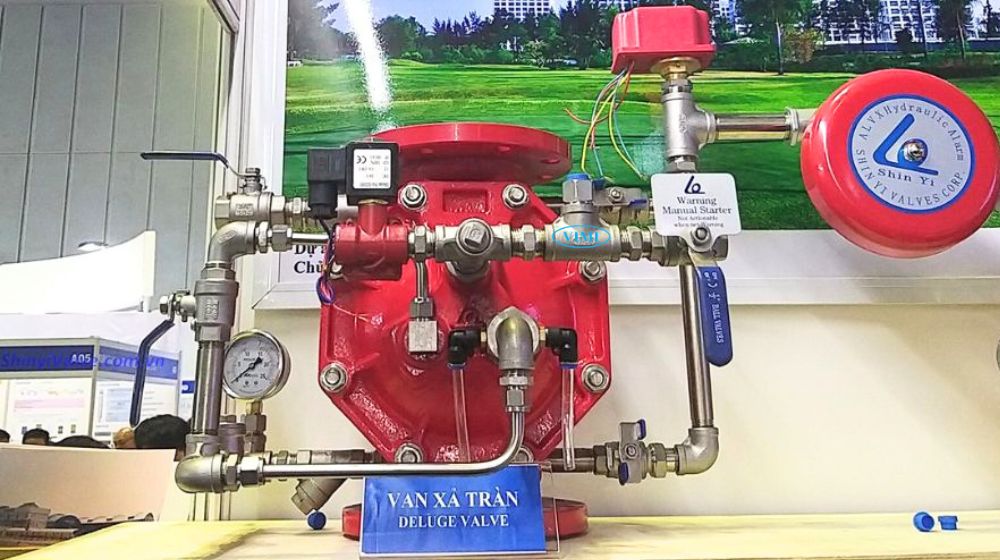

1. Thế nào là van xả tràn Shinyi
Van xả tràn Shinyi là một cụm hệ thống tích hợp nhiều loại van và thiết bị phụ trợ được lắp ráp đồng bộ với nhau, chuyên dùng trong các hệ thống chữa cháy tự động (PCCC)
- Model: Shinyi DGVX
- Kích thước: DN65 ~ DN300
- Tiêu chuẩn thiết kế: ISO 6182-2, TVCN 6305-2, FM Class 1041, GB 50974
- Màu sắc nhận diện: Đỏ (Red) – theo tiêu chuẩn PCCC quốc tế

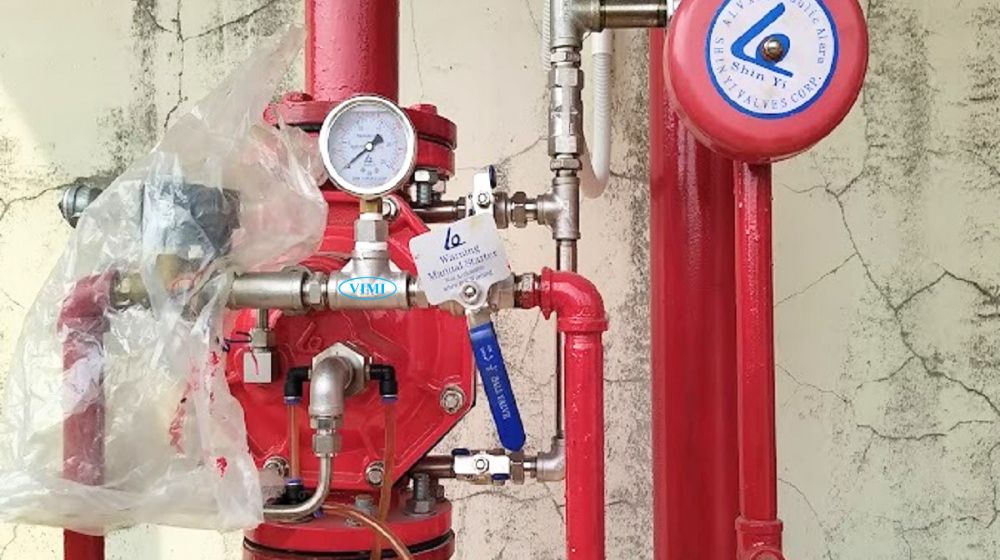

2. Nguyên lý hoạt động của Shinyi DGVX
Van xả tràn Shinyi vận hành hoàn toàn tự động khi có sự cố cháy, theo chuỗi kích hoạt tuần tự:
- Bước 1: Cảm biến khói/nhiệt phát hiện đám cháy và gửi tín hiệu về hộp điều khiển trung tâm
- Bước 2: Hộp điều khiển kích hoạt van điện từ (Solenoid valve) trong cụm van xả tràn Shinyi
- Bước 3: Van điện từ mở ra, làm mất áp suất khóa tại van chính (Main valve)
- Bước 4: Van chính chuyển sang trạng thái mở, cho phép nước chảy qua toàn bộ hệ thống
- Bước 5: Nước được cấp đến các đầu phun tự động (Drencher) và các thiết bị chữa cháy khác để dập lửa
3. 1 bộ van xả tràn Shinyi gồm những loại van gì

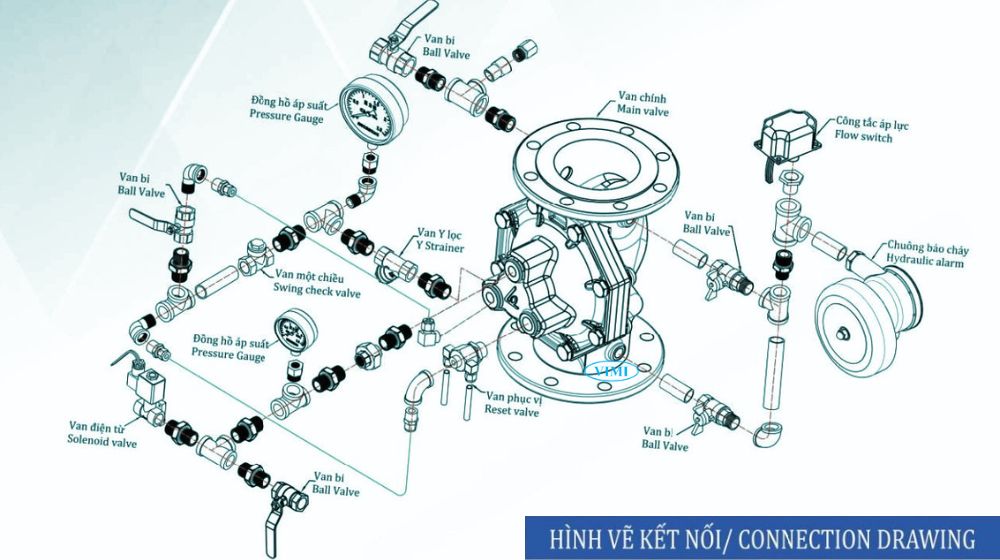

Shinyi DGVX là một cụm van hoàn chỉnh, bao gồm đầy đủ các van và thiết bị phụ trợ được lắp đặt sẵn:
- Van xả tràn Shinyi (Main valve): Trái tim của cụm, điều khiển toàn bộ lưu lượng nước chữa cháy
- Van điện từ (Solenoid valve): Nhận tín hiệu điện để kích hoạt hệ thống
- Van bi (Ball valve): Bố trí tại nhiều vị trí để đóng/mở thủ công khi cần bảo trì
- Van 1 chiều (Swing check valve): Ngăn nước chảy ngược trong hệ thống
- Van phục vị (Reset valve): Đưa hệ thống về trạng thái sẵn sàng sau khi đã kích hoạt
- Y lọc (Y Strainer): Lọc tạp chất, bảo vệ van chính khỏi bị tắc nghẽn
- Đồng hồ áp suất (Pressure Gauge): Giám sát áp suất tại các điểm trong hệ thống
- Công tắc áp lực (Flow switch): Phát hiện dòng chảy và phản hồi tín hiệu về trung tâm
- Chuông báo cháy thủy lực (Hydraulic alarm): Phát tín hiệu âm thanh cảnh báo khi hệ thống hoạt động

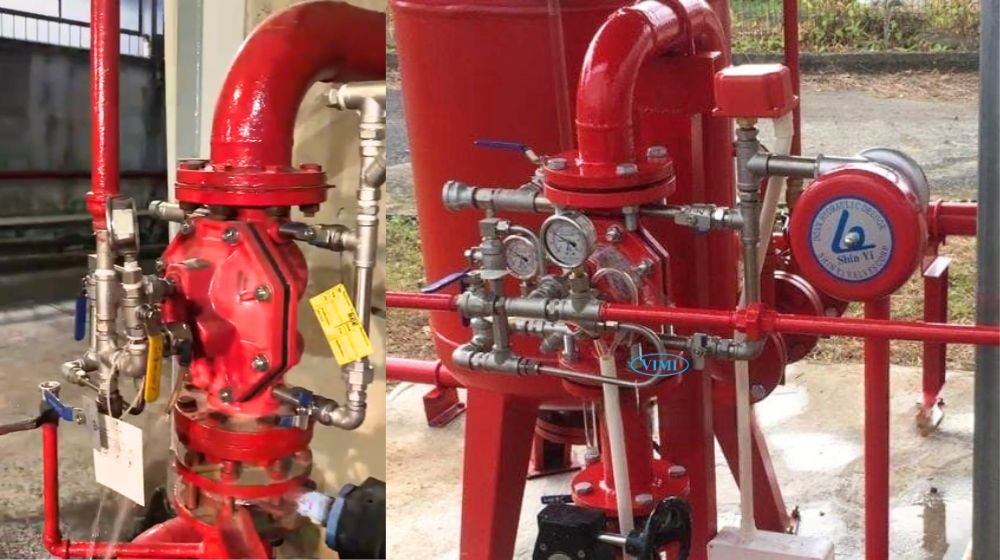

4. Điều kiện làm việc của Shinyi DGVX
Van xả tràn Shinyi được thiết kế để vận hành ổn định trong các điều kiện kỹ thuật sau:
- Áp suất làm việc: 16 bar hoặc 20 bar (tùy lựa chọn theo yêu cầu công trình)
- Nhiệt độ môi trường: -10°C đến 80°C
- Môi trường lưu chất: Hệ thống PCCC – nước chữa cháy
- Kiểu kết nối: Mặt bích (Flange)
- Tiêu chuẩn kết nối & áp lực:
- BS 4504 / DIN 2632 / DIN 2633: PN10 / PN16
- JIS B2220: 10K / 16K
- ASME B16.42: 150LB
5. Kết nối và kích thước của van xả tràn Shinyi
Van xả tràn Shinyi có đầy đủ các cỡ từ DN65 đến DN300, phù hợp với nhiều quy mô hệ thống PCCC. Kích thước chi tiết (đơn vị: mm):
| DN | Model | H1 | H2 | D (PN10/PN16) | K (PN10/PN16) | n-Ød (PN10/PN16) | C |
|---|
| 65 | DGVX-0065 | 278 | 428 | 185 | 125 | 4-Ø19 | 19 |
| 80 | DGVX-0080 | 352 | 494 | 200 | 145 | 8-Ø19 | 19 |
| 100 | DGVX-0100 | 352 | 494 | 220 | 180 | 8-Ø19 | 19 |
| 125 | DGVX-0125 | 405 | 515 | 250 | 210 | 8-Ø19 | 19 |
| 150 | DGVX-0150 | 405 | 530 | 285 | 240 | 8-Ø23 | 19 |
| 200 | DGVX-0200 | 518 | 650 | 340 | 295 | 8-Ø23 / 12-Ø23 | 20 |
| 250 | DGVX-0250 | 654 | 794 | 395/405 | 350/355 | 12-Ø23 / 12-Ø26 | 26 |
| 300 | DGVX-0300 | 770 | 927 | 445/460 | 400/410 | 12-Ø23 / 12-Ø26 | 29 |
6. Thông số đặt hàng van xả tràn Shinyi
Khi đặt hàng Shinyi DGVX, mã sản phẩm được cấu thành theo cú pháp sau:
DGVX – 0100 – 16 – D2 R
Trong đó:
- DGVX: Loại van – Van xả tràn (Deluge Valve)
- 0100: Cỡ van – ví dụ 0100 = DN100, 0150 = DN150
- 16: Mặt bích và áp lực – 10 = PN10, 16 = PN16
- D2: Vật liệu – Gang cầu (Ductile Iron)
- R: Màu sơn – Đỏ (Red)
Ví dụ: DGVX-0100-16-D2R là van xả tràn Shinyi cỡ DN100, mặt bích PN16, vật liệu gang cầu, màu đỏ
