Bích thép rỗng

Việc lựa chọn mặt bích thép rỗng đạt chuẩn không chỉ là bài toán về chi phí mà còn là cam kết về an toàn vận hành trong ngành công nghiệp đường ống. Với kinh nghiệm phân phối lâu năm, chúng tôi hiểu rõ những khắt khe từ khâu thiết kế đến lắp đặt thực tế. Để có báo giá bích thép rỗng chủng và rẻ, hãy cung cấp thông tin về: Chủng loại – tiêu chuẩn – cấp áp và có thể nhận tư vấn trực tiếp từ kỹ sư ngành ống của chúng tôi

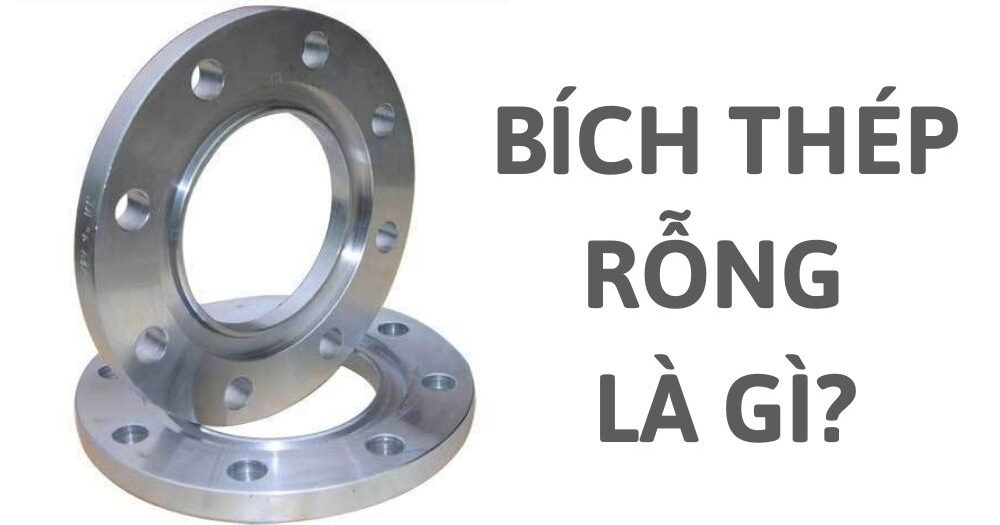

1. Mặt bích thép rỗng là gì?

Bích thép rỗng hay còn gọi là mặt bích thép rỗng, loại phụ kiện nối ống thép rất phổ biến trong công nghiệp. Đây là loại phụ kiện cơ khí có hình dạng khoét lỗ ở giữa, dùng để kết nối các đoạn ống lại với nhau hoặc kết nối ống với van, thiết bị đo và các phụ kiện khác thông qua bu lông.

• Đặc điểm nhận dạng:
  • Có hình tròn (phổ biến nhất) hoặc hình vuông,
  • Ở giữa được khoét một lỗ trống có đường kính khớp với đường kính ngoài của ống (OD).
• Chức năng chính:
  • Tạo ra mối nối linh hoạt.
  • Thay vì hàn chết các đoạn ống, việc dùng bích giúp chúng ta dễ dàng tháo lắp để bảo trì, vệ sinh hoặc thay thế thiết bị mà không cần cắt ống.
• Ứng dụng thực tế:
  • Xuất hiện trong mọi hệ thống từ cấp thoát nước
  • Trong hệ thống phòng cháy chữa cháy (PCCC) cho đến các hệ thống xử lý hóa chất, dầu khí và thực phẩm

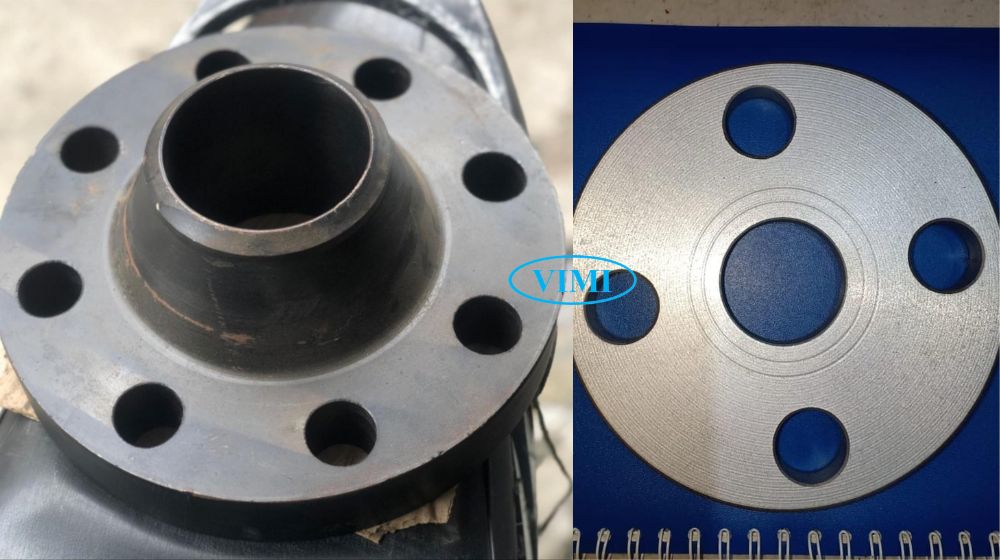

2. Phân loại bích thép rỗng theo kiểu dáng

Mỗi vị trí trong bản vẽ kỹ thuật sẽ yêu cầu một kiểu mặt bích khác nhau để đảm bảo khả năng chịu lực và độ kín thít.

Việc hiểu đúng kiểu dáng giúp người mua hàng tránh được việc lãng phí ngân sách hoặc mua nhầm loại không thể thi công.

• Bích thép rỗng dạng bích phẳng
  • Loại này được thợ lắp đặt ưa chuộng nhất vì dễ thi công.
  • Ống sẽ được luồn vào trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài.
• Bích thép rỗng có cổ:
  • Loại này có một cái “cổ” dài để hàn đối đầu với ống.
  • Thường dùng trong hệ thống áp suất cực cao vì khả năng chịu lực cực tốt tại mối hàn.

3. Phân loại bích thép rỗng theo phương thức kết nối

Cần phải hiểu rõ kết nối với bích thép rỗng gồm:

• Nối 2 mặt bích với nhau bằng các bu lông và đai ốc để siết chặt 2 mặt bích thép rỗng lại với nhau,
• Nối bích thép rỗng với đầu ống – Có nhiều cách nối khác nhau và từ đây sinh ra các loại bích thép rỗng khác nhau

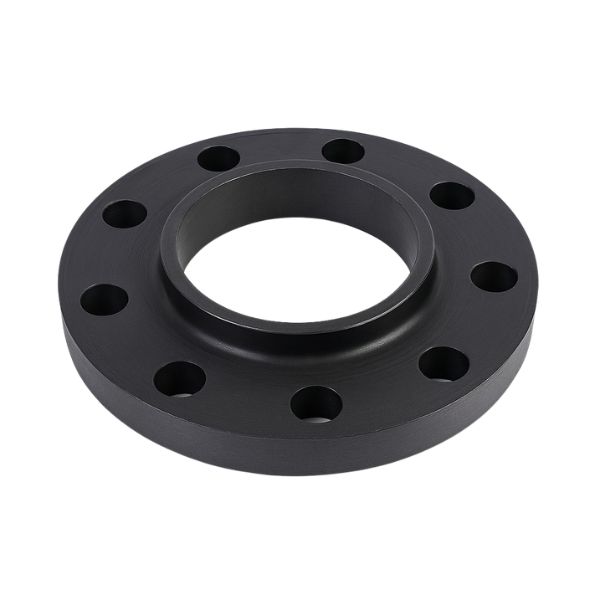

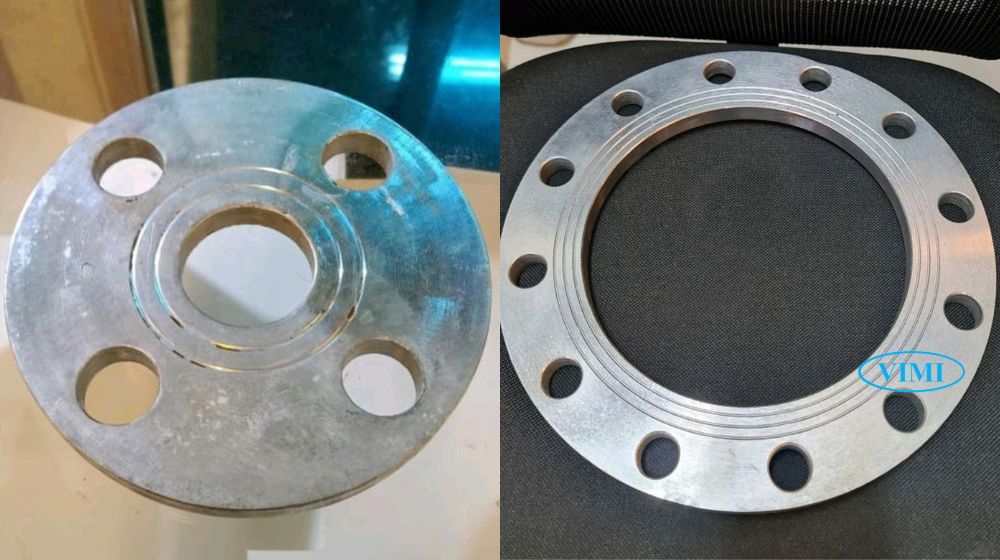

3.1 Bích thép rỗng hàn trượt

Là loại bích gắn kết với đường ống bằng cách hàn cả mặt ngoài lẫn mặt trong của mặt bích. Mối hàn được thực hiện ở 2 vị trí

• Mối hàn giữa phần bên ngoài của mặt bích và mặt ngoài thân ống
• Mối hàn giữa phần bên trong của mặt bích với đầu ống
• Bích có đường kính trong lớn hơn đường kính ống một chút để có thể dễ dàng trượt thoải mái trên đường ống, nên được gọi là mặt bích hàn trượt là vì như vậy

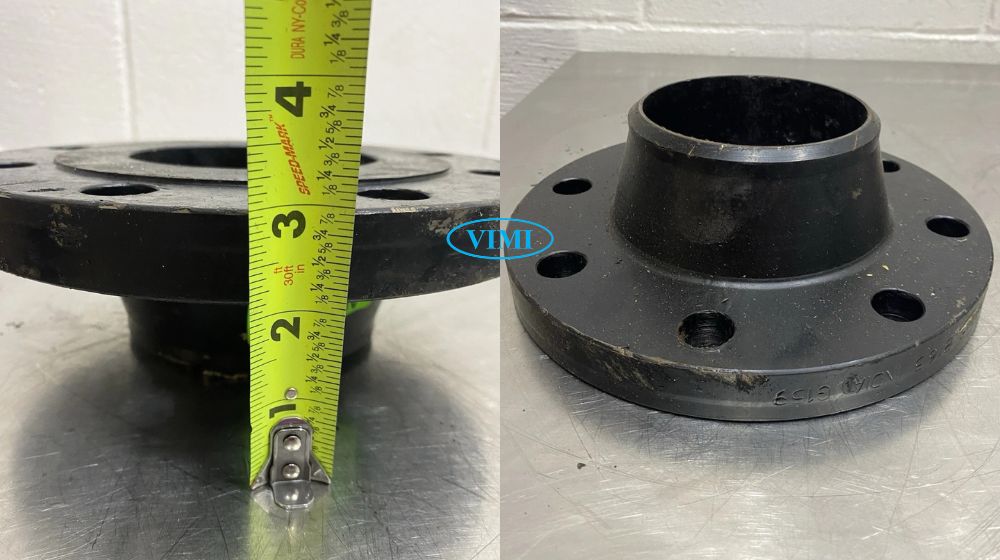

3.2 Bích thép rỗng hàn cổ

Kiểu bích thép rỗng này có cổ và cổ được hàn với đầu ống bằng phương pháp hàn đối đầu, mối hàn ở cổ của bích nên được gọi là mặt bích cổ hàn

• Bích thường được lựa chọn phổ biến cho các hệ thống đường ống áp lực cao bởi sự chắc chắn của mối hàn còn có thể giúp giảm tránh việc tập trung áp suất.
• Độ cao cổ bích phụ thuộc vào từng tiêu chuẩn mà bích áp dụng để sản xuất

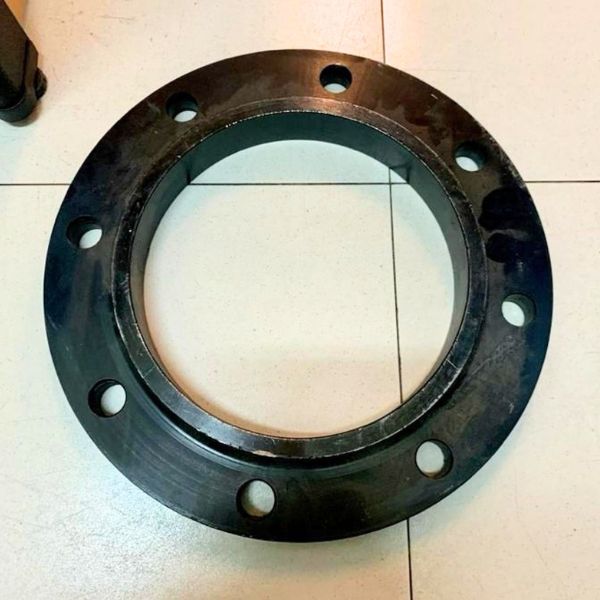

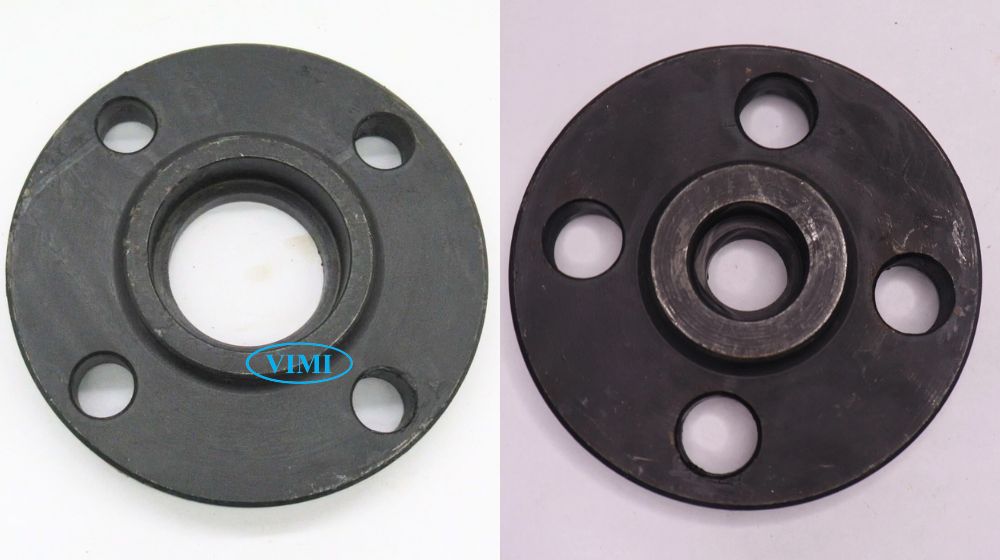

3.3 Bích thép rỗng hàn bọc đúc

Đây là loại mặt bích thép rỗng có đặc điểm giống và khác với 2 loại mặt bích trên ở chỗ:

• Giống với bích hàn trượt ở chỗ là ống có thể trượt bên trong mặt bích (tức đường kính trong của bích lớn hơn đường kính ngoài của ống 1 chút), nhưng khác là có điểm chặn trượt bằng gờ và chỉ có 1 mối hàn
• Giống vớ bích cổ hàn là chỉ có 1 đường hàn, nhưng khác là mối hàn này lại giống với mối hàn của bích hàn trượt

Thường được sử dụng cho đường ống có kích thước nhỏ, áp lực và nhiệt độ thấp. Đầu ống được lồng vào bên trong mặt bích cho đến khi đầu ống chạm gờ chặn của bích rồi hàn bọc bằng mối hàn được thực hiện ở phần tiếp xúc bên ngoài của mặt bích cùng với thân ống. Do vậy nên đây được gọi là bích hàn bọc

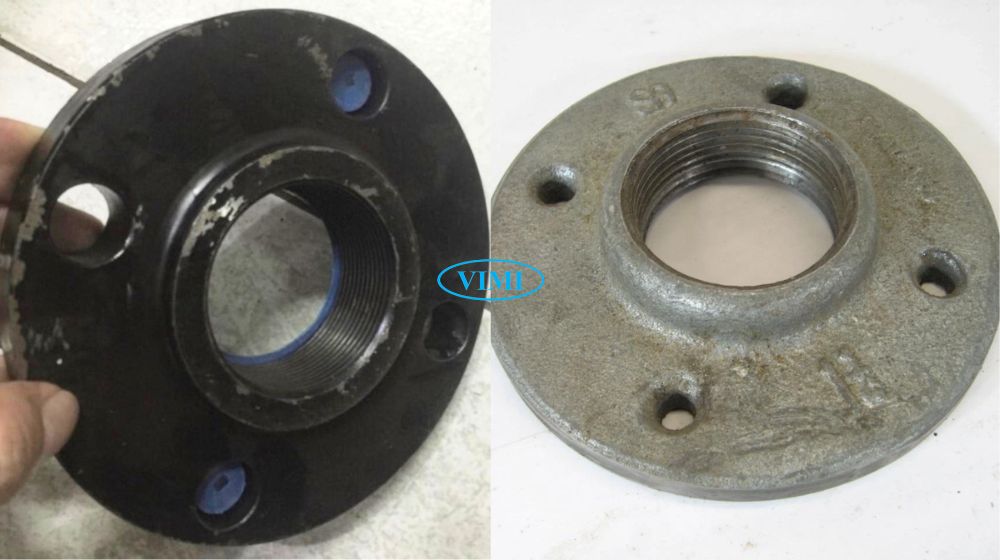

3.4 Bích thép rỗng nối ren

Đây là kiểu bích mà đầu kết nối ống được kết nối bằng ren thay vì hàn.

Ren trên bích là ren trong

• Rất hữu ích ở những khu vực dễ cháy nổ, nơi mà việc hàn nhiệt bị cấm.
• So với mối hàn, thì mối nối ren khá yếu, dễ rò rỉ khi phải chịu áp lực cao.
• Bích thép rỗng ren thường được sử dụng cho đường ống có kích thước nhỏ hay các khu vực dễ cháy.
• Thường kết nối với các loại ống có thành ống dày giúp cho việc gia công bước ren trở lên dễ dàng mà không làm mỏng ống, gây đứt gãy vị trí nối ren.

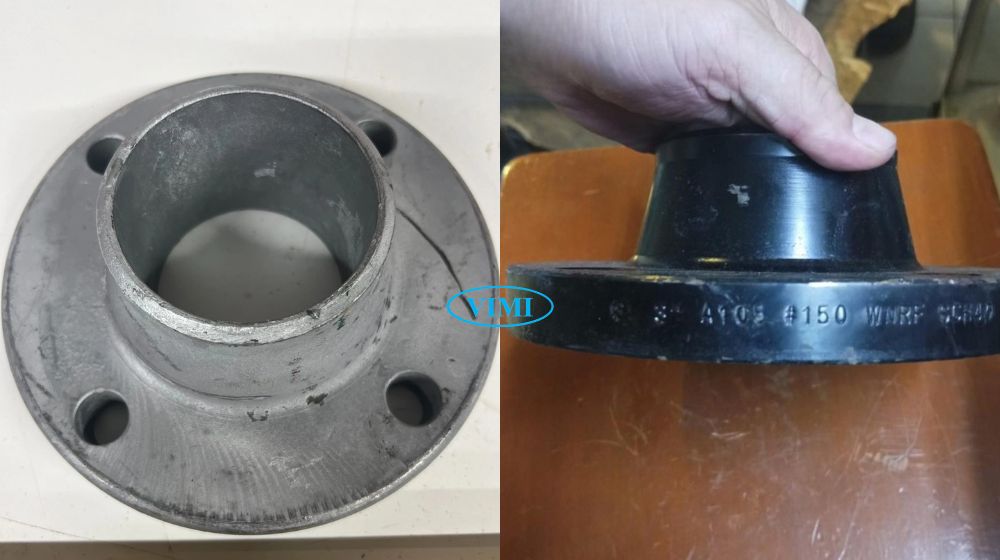

4. Vật liệu và cấp áp suất trên bích thép rỗng

Khi nhận được yêu cầu báo giá bích thép rỗng, điều đầu tiên chúng tôi luôn hỏi khách hàng là: “Môi trường gì và áp suất bao nhiêu?”.

Vật liệu không đúng sẽ dẫn đến ăn mòn, còn áp suất không đủ sẽ gây nổ bích.

• Vật liệu thép carbon:
  • Các mác thép phổ biến như SS400, A105, Q235.
  • Loại này thường được mạ kẽm (điện phân hoặc nhúng nóng) để chống gỉ sét. Phù hợp cho nước sạch, PCCC.
• Vật liệu thép đen: Là thép carbon chưa qua xử lý bề mặt
  • Giá thành rẻ, ưu tiên cho các hệ thống cần sơn lại và sử dụng bích ngay sau khi tách khỏi hệ thống dầu ngâm bảo vệ bích
  • Thường dùng cho các hệ thống dầu hoặc khí không yêu cầu tính thẩm mỹ cao.
• Cấp áp suất  của bích thép rỗng
  • Áp suất thấp (5K, 10K, PN10): Dùng cho cấp thoát nước tòa nhà, tưới tiêu.
  • Áp suất trung bình (PN16, Class 150): Dùng cho hệ thống hơi nóng (steam), xử lý nước thải công nghiệp.
  • Áp suất cao (PN25, Class 300 trở lên): Dùng cho các trạm bơm cao áp, hệ thống thủy lực hoặc khí nén đặc chủng.

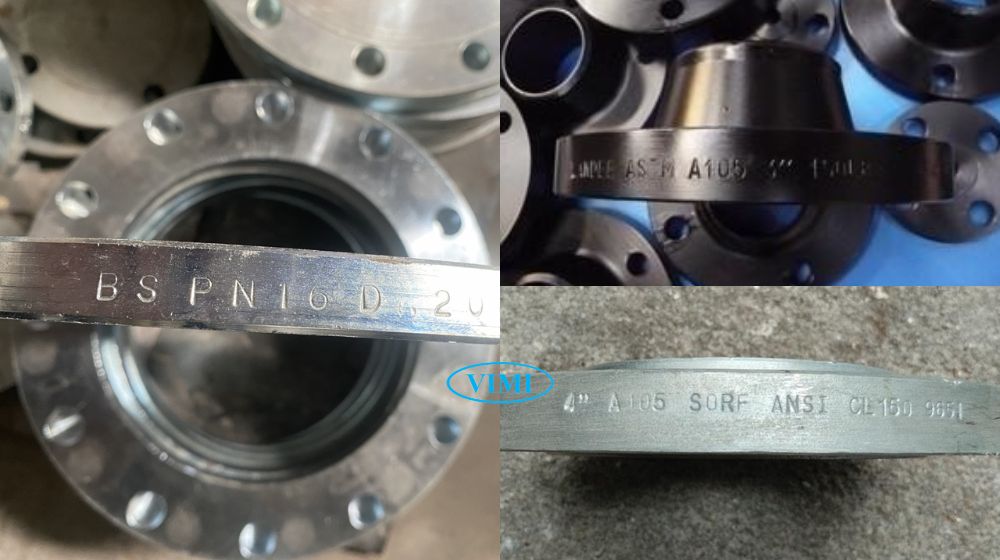

5. Các tiêu chuẩn quốc tế của mặt bích thép rỗng

Trong nghề bán hàng kỹ thuật, “tiêu chuẩn” là ngôn ngữ chung. Nếu bạn mua nhầm tiêu chuẩn, dù bích thép có tốt đến đâu cũng không thể lắp vừa vào hệ thống. Dưới đây là 4 hệ tiêu chuẩn mà bất kỳ người làm nghề nào cũng phải nằm lòng:

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam, đặc biệt trong các dự án dân dụng và công nghiệp nhẹ.
  • Các cấp áp suất thường gặp là JIS 5K, 10K, 16K, 20K.
• Tiêu chuẩn ANSI/ASME (Mỹ): Thường dùng cho các hệ thống lọc hóa dầu, nhiệt điện hoặc các dự án đòi hỏi khắt khe về kỹ thuật.
  • Các cấp độ phổ biến là Class 150, Class 300, Class 600…
• Tiêu chuẩn DIN (Đức/Châu Âu): Được biết đến với độ chính xác cao và vật liệu bền bỉ.
  • Các mã hiệu thường thấy là PN6, PN10, PN16, PN25, PN40.
• Tiêu chuẩn BS (Anh): Tương đối giống tiêu chuẩn DIN về các cấp áp suất PN
  • Có một vài khác biệt nhỏ về kích thước lỗ bu lông tùy theo bảng tra (Table D, Table E…).

6. Thông số kỹ thuật cơ bản bích thép rỗng

Sau khi xác định được chủng loại rồi, thì dù sử dụng tiêu chuẩn nào thì bích thép rỗng cũng cần có các thông số kỹ thuật trọng chính dưới đây

• Kích cỡ bích định danh: DN, A hoặc B
• Đường kính ngoài của bích
• Đường kính trong của bích (hoặc cỡ ren)
• Chiều dày mặt bích, chiều cao cổ bích (nếu có)
• Số lỗ bu lông – đường kính lỗ bu long và đường kính đường tâm lỗ bu lông

7. Ưu điểm chính của mặt bích thép rỗng

Là một loại phụ kiện rất quan trọng, được sử dụng phổ biến trong nhiều lĩnh vực, nên bích thép rỗng có khá nhiều các ưu điểm chung của mặt bích và ưu điểm riêng của chủng loại và vật liệu, như:

• Việc tiến hành kiểm tra, sửa chữa các thiết bị sẽ dễ dàng hơn. Chỉ cần ta nới lỏng bulong là có thể tách rời thiết bị mà không ảnh hưởng đến hệ thống
• Đơn giản hoá quá trình bảo trì và vận hành
• Đối với các lĩnh vực như cấp thoát nước, công nghiệp dầu khí,… mặt bích được cho là giải pháp tối ưu nhất trong việc liên kết các đường ống
• Mặc bích thép có thể chịu được áp lực cao, độ bền tốt sử dụng trong đường ống
• Giá thành tương đối rẻ (rẻ hơn inox), phù hợp với mọi kích thước đường ốn
• Đa dạng về mẫu mã, chất liệu sản xuất, sử dụng cho nhiều loại ống khác nhau
• Môi trường sử dụng đa dạng như; nước, hóa chất, các hệ thống nhà máy xí nghiệp

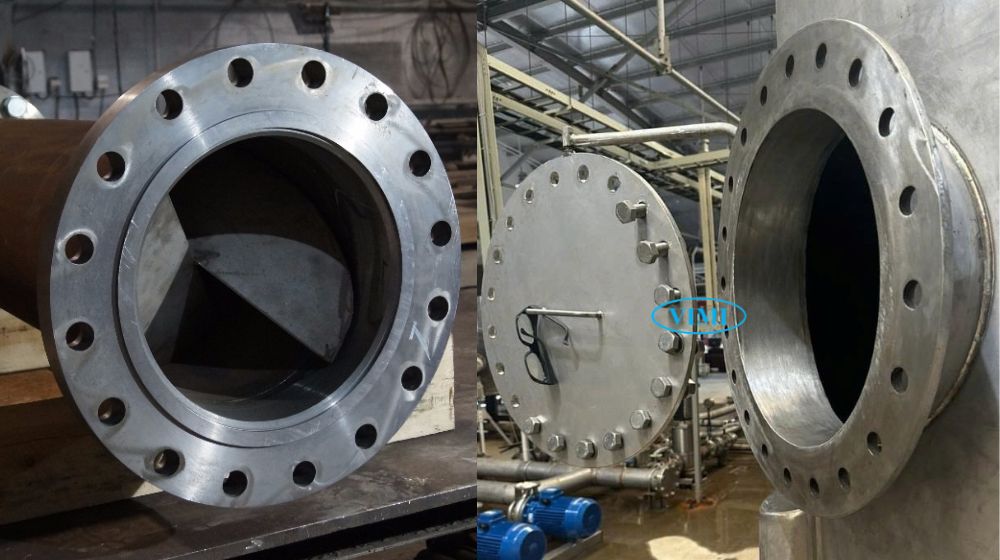

8. Ứng dụng của bích thép rỗng

Ngoài việc kết nối ống thông thường, phụ kiện này còn có kết nối linh hoạt với các dòng phụ kiện như van công nghiệp hay thiết bị đo. Vây ứng dụng của mặt bích thép rỗng là gì?

• Được sử dụng cho thị trường công nghiệp xử lý các hệ thống xử lý khí, không khí và hơi nước
• Ngành công nghiệp, thực phẩm
• Hệ thống cấp thoát nước sạch, nước thải, nước sinh hoạt trong khu dân cư, khu công nghiệp, nông nghiệp
• Ngành dầu khí, khí tự nhiên, hóa chất, làm giấy
• Thường sử dụng trong các hệ thống phun nước phòng cháy chữa cháy do khả năng chịu nhiệt độ cao, áp lực cao
• Ngành đóng tàu, thiết bị nhiệt
• Dịch vụ phòng cháy chữa cháy

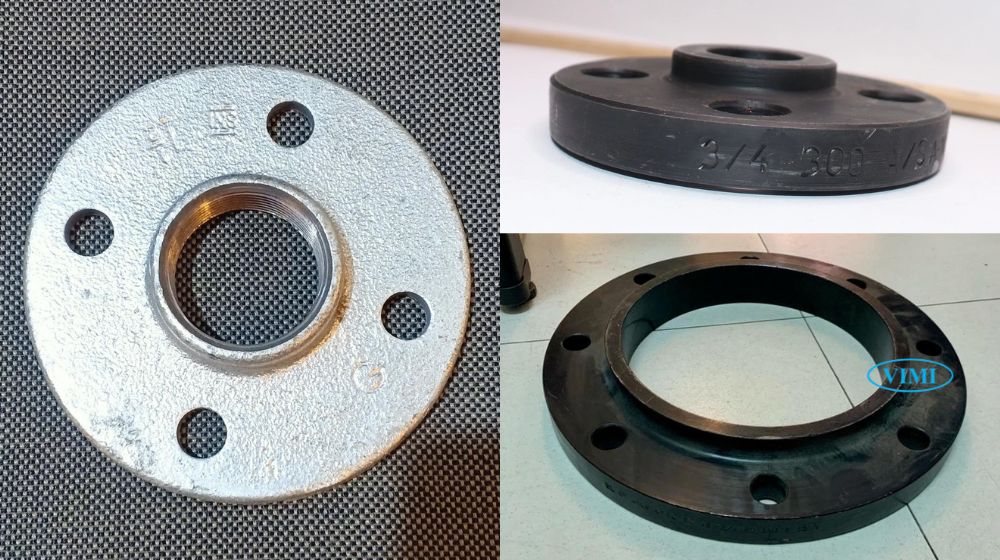

9. Quy trình kiểm tra chất lượng trước khi xuất kho và lắp đặt

Để đảm bảo quyền lợi cho người mua và uy tín của người bán, việc kiểm tra bích thép rỗng là bước không thể bỏ qua.

Dưới đây là danh sách kiểm tra (checklist) mà tôi thường áp dụng:

• Kiểm tra kích thước: Dùng thước kẹp chuyên dụng đo đường kính ngoài (OD), đường kính trong (ID), độ dày của bích và khoảng cách giữa các tâm lỗ bu lông.
• Kiểm tra bề mặt: Mặt bích (phần tiếp xúc với gioăng) phải phẳng, không có các vết xước sâu theo chiều xuyên tâm vì sẽ gây rò rỉ lưu chất.
• Kiểm tra độ dày: Hãy đảm bảo độ dày bích đúng theo bảng tiêu chuẩn kỹ thuật (JIS, DIN, ANSI). Bích rẻ tiền có thể không đảm bảo độ dày
• Kiểm tra lớp mạ: Nếu là bích mạ kẽm nhúng nóng, lớp mạ phải đều, không bị bong tróc hay sần sùi quá mức làm ảnh hưởng đến việc lắp bu lông.

10. Cập nhật báo giá bích thép rỗng và các yếu tố ảnh hưởng

Giá bích thép rỗng luôn là vấn đề nhạy cảm và biến động liên tục, phụ thuộc chính và giá nguyên vật liệu và chủng loại

Để có được một báo giá bích thép rỗng tốt nhất, bạn cần cung cấp đầy đủ thông tin để nhà phân phối có thể tính toán chính xác nhất.

• Số lượng: Mua sỉ theo tấn hoặc theo số lượng dự án lớn luôn có chiết khấu tốt hơn mua lẻ vài cái.
• Quy cách bích: Bích tiêu chuẩn (JIS, DIN…) luôn có giá rẻ hơn và dễ tìm hơn các loại bích đặc chủng (phi tiêu chuẩn) phải gia công riêng trên máy CNC.
• Tình hình thị trường thép thế giới: Giá thép phôi biến động hàng ngày sẽ tác động trực tiếp đến giá thành mặt bích.
• Yêu cầu về chứng chỉ: Hàng có đầy đủ giấy tờ CO/CQ, hóa đơn VAT và các biên bản kiểm định chất lượng thường có giá cao hơn hàng trôi nổi khoảng 10 ~ 20%

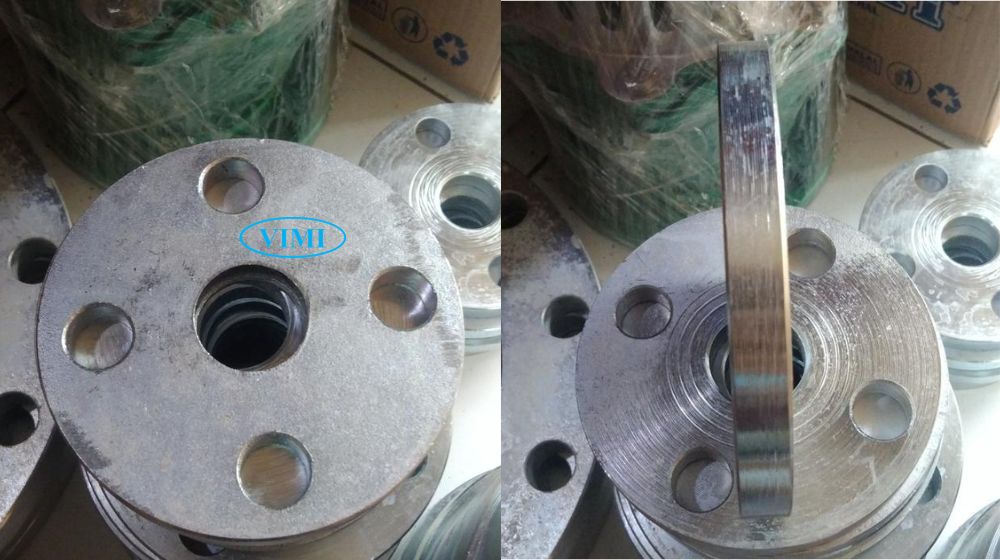

11. Kho bích thép rỗng lớn tại Hà Nội & HCM

Là đơn vị chuyên sản xuất và nhập khẩu các loại phụ kiện đường ống với số lượng lớn, chúng tôi tự hào là nhà cung cấp rẻ nhất hiện nay trên thị trường, đồng hành với nhiều công trình lớn, nhỏ khắp 63 tỉnh thành (cũ) – 34 tỉnh thành phố (mới) trên toàn quốc cùng hai tổng kho lớn luôn sẵn hàng tại miền Bắc và miền Nam.
