Bộ điều áp khí nén

Bộ điều áp khí nén là thiết bị không thể thiếu nằm trong hệ thống khí nén, bộ điều áp khí nén cùng với bộ bôi trơn khí nén và bộ lọc khí nén hợp thành 3 thành phần không thế thiếu trong van giảm áp. Cùng bài viết dưới đây chúng ta sẽ đi tìm hiểu về bộ điều áp khí nén

1. Bộ điều áp khí nén là gì

Bộ điều áp khí nén như tên gọi của mình là sản phẩm dùng để điều chỉnh áp suất đầu vào của khí nén đảm bảo đầu ra của khí nén luôn giữ mức áp suất không đổi. Bộ điều áp khí nén giúp khí nén vận chuyển tới các thiết bị dùng có lượng khí nén luôn giữ mức áp suất ổn định. Áp suất đầu ra không bị ảnh hưởng bởi giá trị đầu vào, từ đó các sản phẩm sử dụng luôn tiêu thụ dòng khí nén liên tục và có áp suất cố định giúp ổn định hệ thống và tăng tuổi thọ cho thiết bị

Bộ điều áp khí nén(Regulator) hay còn gọi là van điều áp khí nén, một số nơi còn gọi là bộ chỉnh áp khí nén. Van chỉ có tác dụng điều chỉnh để giảm áp lực dòng khí nén, trong trường hợp khí nén có áp suất quá nhỏ van không tăng được áp suất khí nén. Van chỉ giữ được áp suất ổn định khi áp suất đầu vào luôn lớn hơn hoặc bằng áp suất điều chỉnh đầu ra

Bộ điều áp khí nén có thể được trang bị thêm đồng hồ do áp suất, tùy sản phẩm sẽ có sản phẩm có 1 đồng hồ và có cả 2 đồng hồ ở vị trí đầu vào và đầu ra. Việc van được trang bị thêm đồng hồ áp suất sẽ kéo thêm chi phí xong trang bị đồng hồ sẽ giúp người dùng theo dõi và kiểm soát áp suất khí nén tốt hơn.

Có thể bạn quan tâm: ? Van giảm áp chính hãng, đa dạng chủng loại, giao hàng toàn quốc

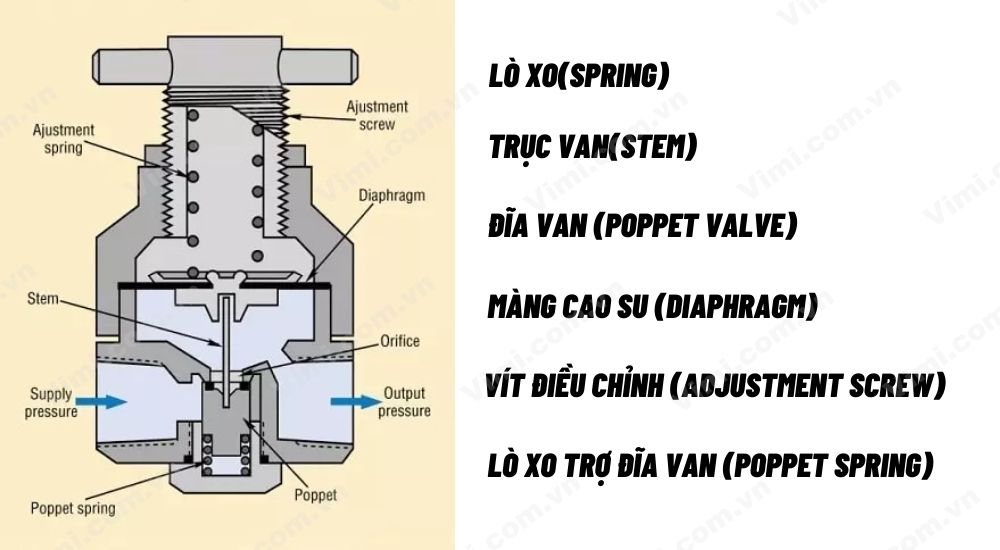

2. Cấu tạo của bộ điều áp khí nén

Van điều áp khí nén gồm hệ thống lò xo, vít điều chỉnh, màng van cao su, van dạng đĩa, trục van,  và đồng hồ áp suất

– Lò xo (Spring): Van điều áp khí nén có 2 lò xo, lò xo được gắn trực tiếp với núm vặn điều chỉnh, đầu còn lại gắn trực tiếp với màng van có tác dụng tạo ra lực nén hoặc lực nhả

Lò xo thứ 2 được gắn với van đĩa (poppet valve) để có thể điều chỉnh áp lực khí nén

– Trục van(Stem): Có thể di chuyển lên hoặc xuống trong quá trình điều chỉnh khí nén

– Màng cao su: Có tác dụng làm kín khít buồng giảm áp thiết bị

– Vít điều chỉnh: Là bộ phận giúp điều chỉnh áp suất khí nén bằng tay, vít điều chỉnh kiểm soát lò xo bên trong qua trục vít có thể nén vào hoặc nhả ra

– Đồng hồ áp lực: Có tác dụng hiển thị áp suất luồng khí nén, giúp ta có được thông tin trực quan, chi tiết nhất

– Ngoài ra có thêm các cảm biến áp suất có thể gắn trên thiết bị này

Bạn có thể tham khảo van giảm áp nước để so sánh sự khác biệt với môi trường khí nén

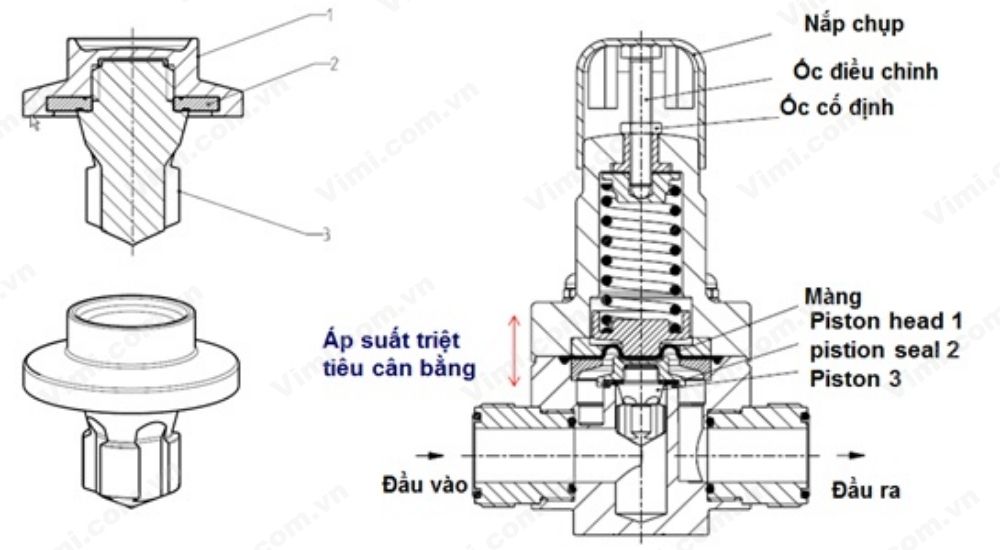

Nguyên lý hoạt động của van điều chỉnh áp suất khí nén

Thiết bị hoạt động có mục đích hạ dòng áp suất của lưu chất xuống bằng mức cài đặt của van

Van điều chỉnh áp suất hoạt động dựa trên sự chênh lệch áp suất của đầu ra và đầu vào. Nguyên lý hoạt động của van rất đơn giản, van giảm tốc độ và lưu lượng lưu chất truyền qua đầu vào từ đó đầu ra có mật độ lưu chất nhỏ hơn và tốc độ nhỏ hơn đầu vào nên áp suất cũng nhỏ hơn.

Áp suất đầu ra phụ thuộc vào độ cản của màng van, van có độ cản càng cao khi lò xo có độ nén càng lớn. Lò xo có độ nén lớn --> màng van cản khí nén mạnh --> lưu chất khó đi qua --> giảm áp suất đầu ra.

Để thiết lập mức áp suất đầu ra ta có thể điều chỉnh qua vít điều chình và để theo dõi dễ hơn áp suất đầu ra của van thì các dòng van giảm áp được lắp thêm đồng hồ đo áp suất ở đầu ra

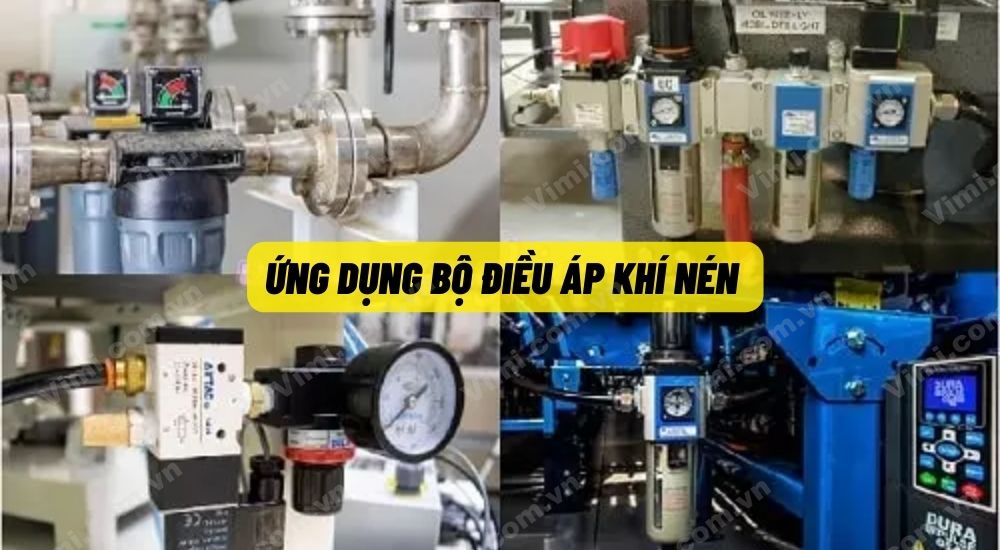

Ứng dụng của bộ điều áp khí nén

Van điều áp khí nén là một thiết bị thân thuộc cũng như là dòng thiết bị quan trọng trong hệ thống điều áp khí nén. Dưới đây là những ứng dụng của bộ điều áp khí nén:

• Van được lắp đặt trong hệ thống van công nghiệp trước những thiết bị quan trọng như van bi điều khiển khí nén, van cầu điều khiển khí nén, van cổng dao điều khiển khí nén.
• Van điều áp sử dụng trong hàng loạt các máy nén khí: Bộ điều áp khí nén giúp van khí nén luôn điều chỉnh được mức áp suất hoạt động ổn định từ đó tăng tuổi thọ của các thiết bị sử dụng khí nén
• Bộ điều áp khí nén sử dụng trong ngành công nghiệp khai thác, khai khoáng: tạii đây bộ điều áp khí nén thực sự cần thiết cho công nhân, người lao động
• Cung cấp khí thở oxy cho những người sử dụng thiết bị lặn hay thiết bị cần điều chỉnh áp suất đầu ra cho phù hợp với điều kiện sử dụng của con người

Xem thêm: ? Van giảm áp khí nén giá tốt

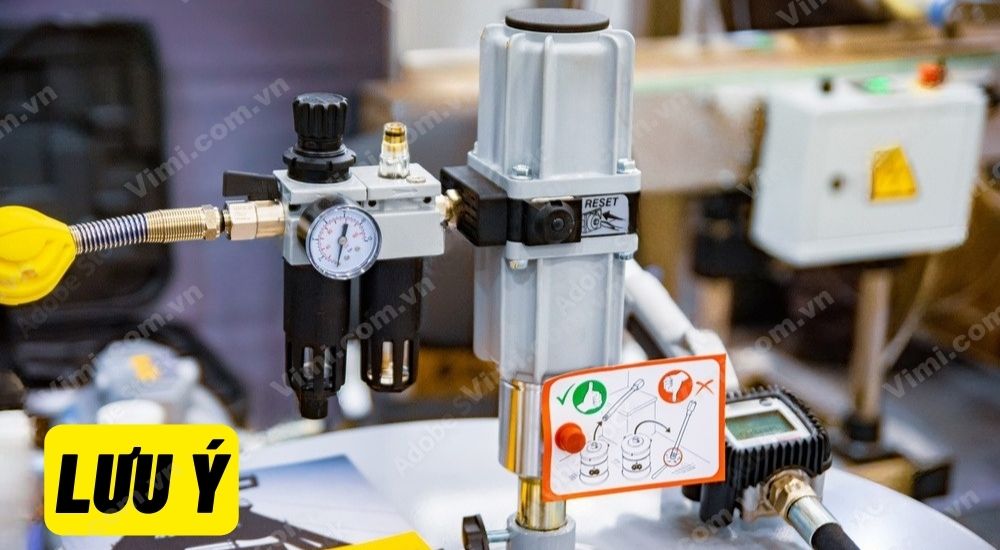

Lưu ý khi lắp đặt và sử dụng bộ điều áp khí nén

Để có thể đảm bảo an toàn cho người và hệ thống sử dụng thì dưới đây là những lưu ý khi lắp đặt và sử dụng van điều áp khí nén

• Sử dụng van điều áp khí nén có áp suất thấp hơn hoặc bằng lượng áp suất lớn nhất của máy do nhà sản xuất cung cấp.
• Lựa chọn loại điều áp van phù hợp với máy bơm hơi khí nén.
• Không để van hoạt động quá tải, áp suất đầu vào cao vượt ngưỡng –  vì có thể khiến cho van điều áp bị hỏng.
• Thường xuyên kiểm tra và theo dõi chỉ số đồng hồ đo áp trong quá trình vận hành.
• Thực hiện việc vệ sinh, bảo dưỡng máy theo định kỳ.

Khi nào nên sử dụng van điều áp khí nén cho bình hơi

Van điều áp khí nén hoạt động tốt khi lượng khí nén sinh ra đủ cung cấp đủ cho thiết bị trong hệ thống. Để các thiết bị này hoạt động một cách tốt nhất.

Hệ thống khí nén trong quá trình hoạt động có thể gặp 2 vấn đề sau đây

• Áp lực khí nén hệ thống yếu sẽ không đủ khả năng để cung cấp cho các thiết bị sử dụng khí nén vận hành – hoạt động ổn định.

• Áp lực khí nén tại hệ quá mạnh dẫn đến lãng phí nguồn khí nén.

Với 2 trường hợp kể trên cần thực hiện điều áp cho khí nén để giúp nguồn khí nén nhằm đáp ứng tốt nhu cầu sử dụng, không bị thừa và không thiếu.
