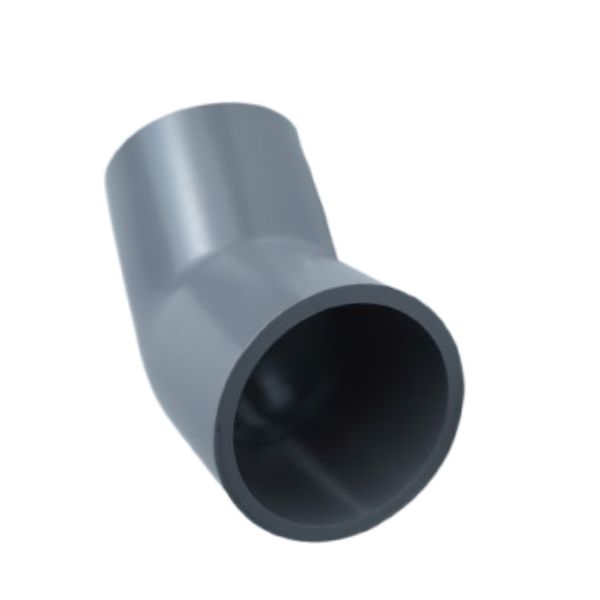

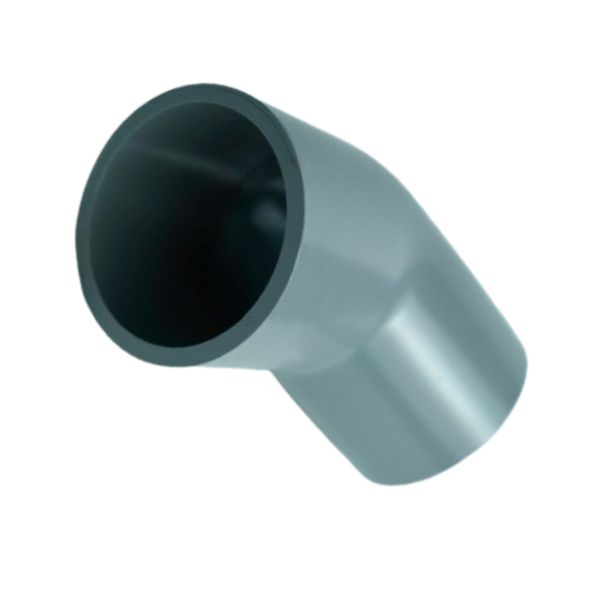

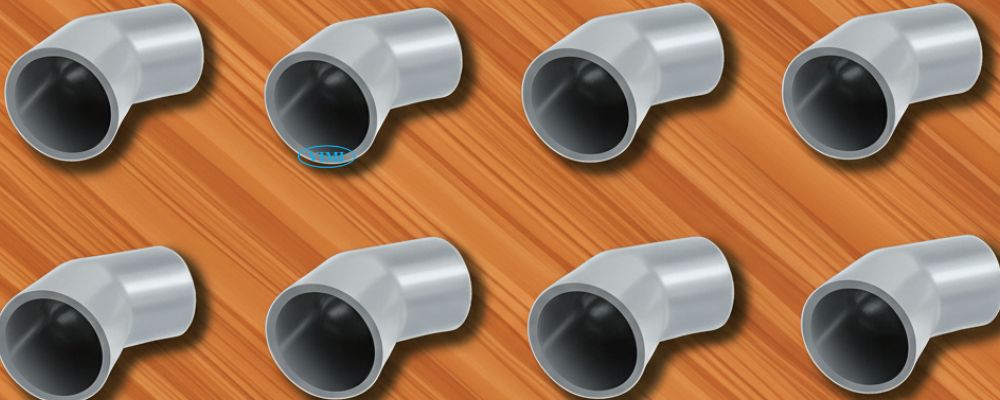

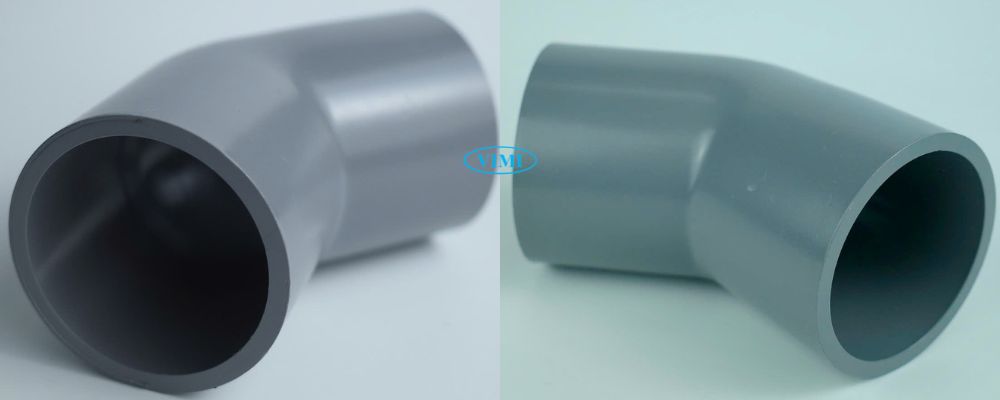

1. Giới thiệu về lơi ống cấp thoát uPVC GS
2. Bản vẽ lơi ống uPVC GS cấp thoát nước
3. Kích thước chếch ống cấp thoát nước uPVC GS
Kích thước | L (mm) | l (mm) | e (mm) | PN (bar) | Kích thước | L (mm) | l (mm) | e (mm) | PN (bar) |
21 | 67 | 29 | 2.5 | 15 | 114 | 174 | 49 | 5 | 8 |
27 | 74 | 30 | 2.6 | 15 | 140 | 223 | 67 | 5.6 | 6 |
34 | 86 | 37 | 2.8 | 15 | 160 | 235 | 65 | 6.3 | 6 |
42 | 98 | 38 | 3.5 | 15 | 168 | 267 | 76 | 6 | 6 |
49 | 96 | 36 | 3.5 | 12 | 200 | 341 | 109 | 8 | 6 |
60 | 105 | 35 | 3.5 | 8 | 220 | 365 | 113 | 8 | 6 |
90 | 143 | 44 | 4.2 | 8 | 250 | 430 | 135 | 9 | 6 |
110 | 173 | 52 | 4.7 | 8 |
