Lựa chọn mặt bích nhựa phi 90 giữa ma trận vật liệu và tiêu chuẩn kết nối. Việc nhầm lẫn kích thước giữa ống nhựa và ống thép DN80 thường gây lãng phí thời gian và chi phí cho người mua hàng mới. Đừng lo lắng, với kinh nghiệm phân phối phụ kiện đường ống chuyên nghiệp, chúng tôi sẽ giúp bạn làm rõ 7 thông tin cốt lõi về sản phẩm.

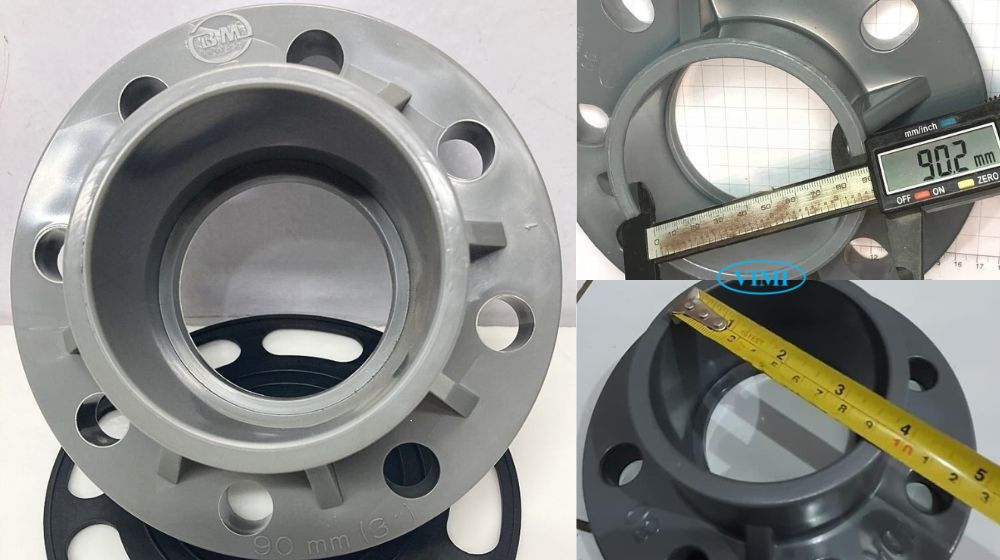

1. Thế nào là mặt bích nhựa phi 90
Mặt bích nhựa phi 90 là phụ kiện có dạng hình đĩa tròn, được làm từ các loại nhựa công nghiệp với kích cỡ ống nối là phi 90. Mặt bích nhựa này dùng để kết nối ống với các thiết bị như van, máy bơm hoặc kết nối các đoạn ống lại với nhau bằng hệ thống bu lông.
Đây là giải pháp tối ưu cho các hệ thống yêu cầu tính linh hoạt cao, dễ dàng tháo lắp để bảo trì.
- Phi 90 là chỉ tới kích thước nào của mặt bích: Con số 90 (phi 90) ở đây chính là đường kính ngoài của ống nhựa mà mặt bích đó sẽ lắp vào.
- Cụ thể, phần lỗ rỗng ở giữa mặt bích (phần tiếp xúc để dán keo hoặc hàn nhiệt) sẽ có kích thước vừa vặn để ôm khít lấy đường kính ngoài của ống là 90mm.
- Lưu ý kỹ thuật: Bạn cần phân biệt rõ, phi 90 là đường kính ngoài của ống nhựa, còn đường kính lỗ của mặt bích sẽ lớn hơn một chút để tạo khe hở cho dung dịch keo dán hoặc độ dầy của mối hàn.

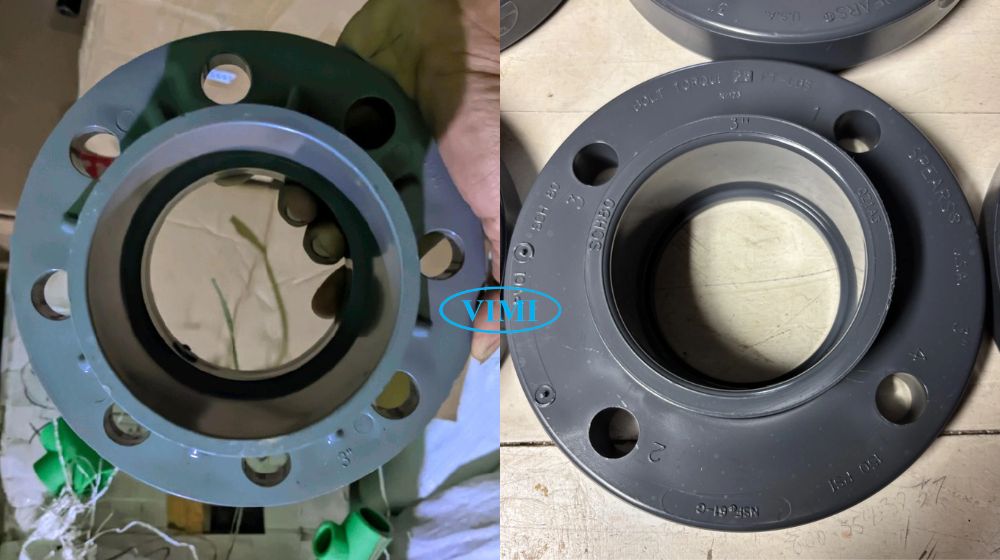

2. Tên gọi khác của mặt bích nhựa phi 90
Sự bất đồng bộ trong cách gọi tên giữa vùng miền, giữa người thợ thi công và kỹ sư thiết kế thường làm người thu mua phát hoảng. Tuy nhiên, thực tế chúng thường chỉ là một sản phẩm nếu bạn nắm rõ quy tắc quy đổi
- Mặt bích nhựa 90:
- Đây là cách gọi “thuần Việt”, dựa trên thói quen gọi tên ống nhựa theo đường kính ngoài tại thị trường Việt Nam (hệ milimet).
- Khi ra cửa hàng điện nước hoặc làm việc với thợ lắp đặt, bạn chỉ cần đọc tên này là họ sẽ hiểu.
- Mặt bích nhựa DN80:
- Đây là cách gọi theo kích thước định danh (DN = Diameter Nominal ) dựa trên tiêu chuẩn quốc tế.
- Trong các bản vẽ thiết kế kỹ thuật, người ta ít khi ghi là 90 mà sẽ ghi là DN80.
- Rắc rối lớn cần lưu ý:

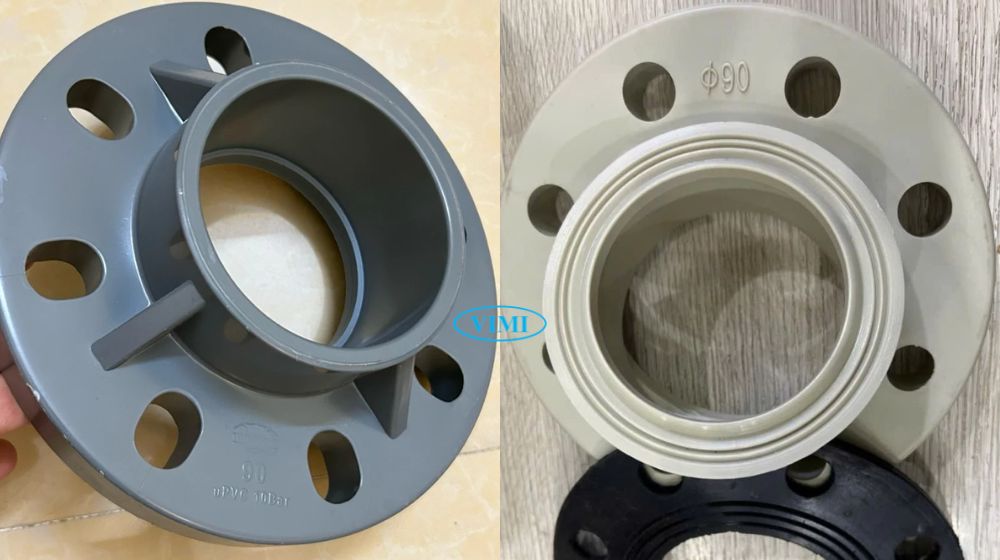

3. Vật liệu chế tạo bích nhựa 90
Không phải loại nhựa nào cũng giống nhau. Tùy vào môi trường hóa chất, áp suất và nhiệt độ của hệ thống mà kỹ thuật sẽ yêu cầu loại vật liệu tương ứng.
Việc chọn sai vật liệu mặt bích nhựa phi 90 có thể dẫn đến nứt vỡ hoặc rò rỉ hệ thống.
- Mặt bích nhựa PVC / UPVC: Là loại phổ biến nhất
- Dùng cho nước sạch, nước thải và một số hóa chất nhẹ.
- Ưu điểm là giá rẻ, dễ tìm và dễ lắp đặt bằng keo dán.
- Nhựa CPVC: Chịu được nhiệt độ cao hơn UPVC (lên đến khoảng 90°C) và kháng hóa chất tốt hơn
- Thường dùng trong công nghiệp hóa chất hoặc hệ thống nước nóng.
- Nhựa PPR: Chuyên dùng cho nước nóng dân dụng và công nghiệp.
- Loại này thường được kết nối bằng phương pháp hàn nhiệt, tạo độ kín khít tuyệt đối.
- Nhựa HDPE: Có đặc tính dẻo dai, chịu được va đập và áp lực tốt
- Thường dùng cho hệ thống cấp nước sạch đô thị hoặc thoát nước ở địa hình phức tạp.
- Nhựa PPH / PVDF: Đây là phân khúc cao cấp dùng cho các bồn chứa axit đậm đặc hoặc các dung dịch ăn mòn mạnh trong nhà máy điện tử, xi mạ.

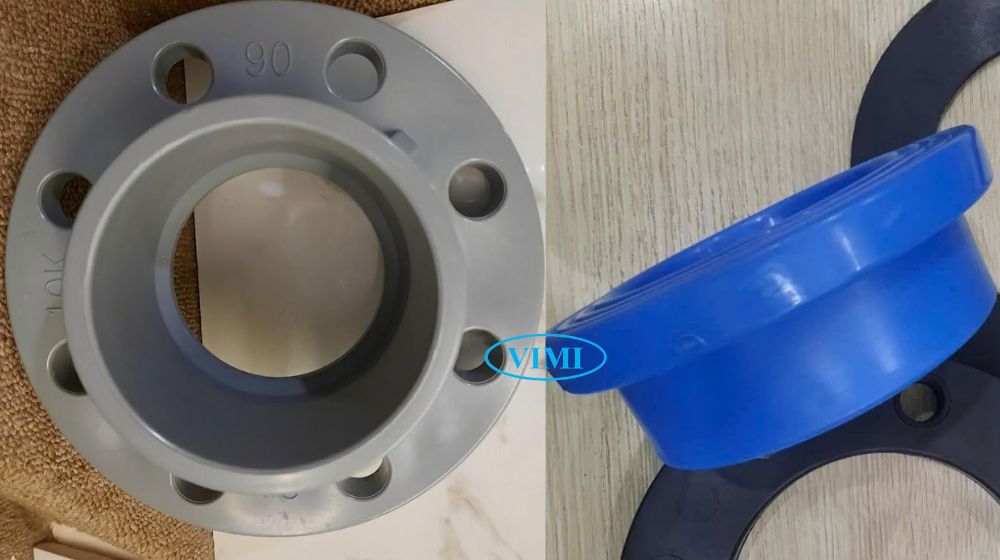

4. Tiêu chuẩn kết nối mặt bích nhựa 90
Đây là “nút thắt” quan trọng nhất khiến nhiều người mua hàng phải đổi trả hàng hóa. Mặt bích nhựa phi 90 có thể giống nhau về lỗ ống, nhưng khoảng cách giữa các lỗ xỏ bu lông thì hoàn toàn khác nhau tùy theo tiêu chuẩn.
- Tiêu chuẩn ANSI (Mỹ):
- Thường dùng cho các dự án có vốn đầu tư nước ngoài hoặc các thiết bị nhập khẩu từ Mỹ.
- Kích thước tâm lỗ và số lỗ bu lông tuân thủ nghiêm ngặt chuẩn Class 150.
- Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam
- Đặc biệt là chuẩn JIS 10K.
- Nếu bạn mua van của các hãng như Asahi (Nhật) hoặc van nhựa từ Đài Loan, đa số sẽ dùng tiêu chuẩn này.
- Tiêu chuẩn DIN (Đức/Châu Âu):
- Phổ biến trong các hệ thống xử lý nước thải hiện đại
- Thường tương ứng với cấp áp suất PN10 hoặc PN16.
- Tiêu chuẩn BS (Anh):
- Tương đương với tiêu chuẩn DIN về thông số tâm lỗ
- Thường được dùng trong các dự án hạ tầng nước tại Việt Nam.

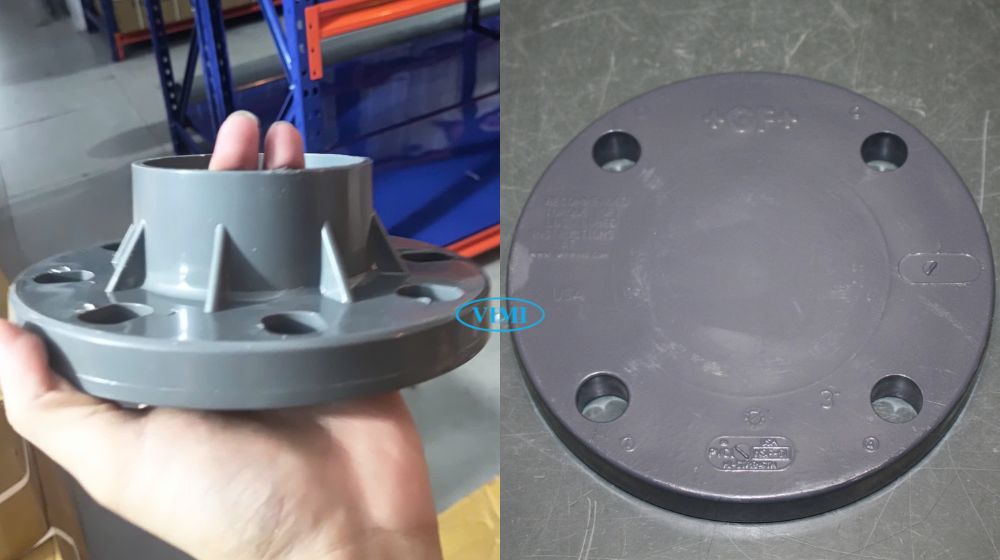

5. Chủng loại mặt bích nhựa phi 90
Mặt bích nhựa không chỉ có một hình dạng duy nhất.
Tùy vào vị trí lắp đặt mà chúng ta có các chủng loại khác nhau để tối ưu hóa công năng và chi phí.
- Mặt bích rỗng: Có lỗ ở giữa để đút ống vào và cố định bằng keo dán hoặc hàn.
- Đây là loại thông dụng nhất để kết nối các đoạn ống.
- Mặt bích mù: Là mặt bích đặc, không có lỗ ở giữa.
- Mục đích là để bịt kín đầu ống, ngăn dòng chảy tại các vị trí chờ để sau này có thể mở rộng hệ thống.
- Mặt bích rời (Loose Flange / Lap Joint): Gồm một phần vành bích và một đầu nối (Stub end).
- Loại này cho phép xoay vành bích thoải mái để căn chỉnh lỗ bu lông, cực kỳ hữu ích cho thợ thi công ở những không gian chật hẹp.
- Mặt bích có ren (Threaded Flange): Lỗ giữa có ren
- Dùng để vặn vào các đoạn ống có ren sẵn mà không cần dán keo hay hàn.
6. Hệ thống nào sử dụng bích nhựa 90
Kích thước phi 90 (DN80) là kích thước tầm trung, cực kỳ phổ biến trong cả dân dụng lẫn công nghiệp. Bạn sẽ thường xuyên gặp mặt bích nhựa phi 90 trong các hệ thống sau:
- Hệ thống xử lý nước thải: Sử dụng bích nhựa để chống ăn mòn từ các hóa chất tẩy rửa và chất thải hữu cơ.
- Hệ thống tưới tiêu nông nghiệp: Dùng bích nhựa $\phi$90 để kết nối các trục ống chính dẫn nước từ máy bơm ra các cánh đồng.
- Nhà máy hóa chất, xi mạ: Sử dụng bích nhựa chuyên dụng (CPVC, PPH) để vận chuyển axit, kiềm mà bích thép không thể chịu được.
- Hồ bơi và công viên nước: Môi trường nước có Clo cực kỳ kỵ bích kim loại, do đó bích nhựa là lựa chọn số một.
- Hệ thống nuôi trồng thủy hải sản: Đặc biệt là nuôi tôm, cá nước mặn, nơi mà rỉ sét là kẻ thù số một của đường ống.
7. Vị trí thường lắp mặt bích nhựa phi 90
Việc hiểu rõ vị trí lắp đặt mặt bích nhựa 90 sẽ giúp người mua hàng tư vấn ngược lại cho kỹ thuật về số lượng gioăng đệm (gasket) và bu lông cần mua kèm theo.
- Hai đầu của van: Các loại van bướm, van bi mặt bích nhựa DN80 sẽ cần 2 mặt bích ở hai đầu để kết nối vào đường ống.
- Kết nối với máy bơm: Vị trí đầu hút và đầu đẩy của máy bơm thường dùng mặt bích để dễ dàng tháo bơm ra sửa chữa khi có sự cố.
- Đoạn ống dài: Khi đường ống kéo dài hàng trăm mét
- Người ta dùng mặt bích để kết nối các đoạn ống 4m hoặc 6m lại với nhau thay vì dùng măng xông
- Giúp việc bảo trì sau này thuận tiện hơn.
- Điểm cuối của hệ thống: Nơi lắp mặt bích mù để chặn dòng chảy hoặc lắp các đồng hồ đo áp suất, thiết bị đo lưu lượng
