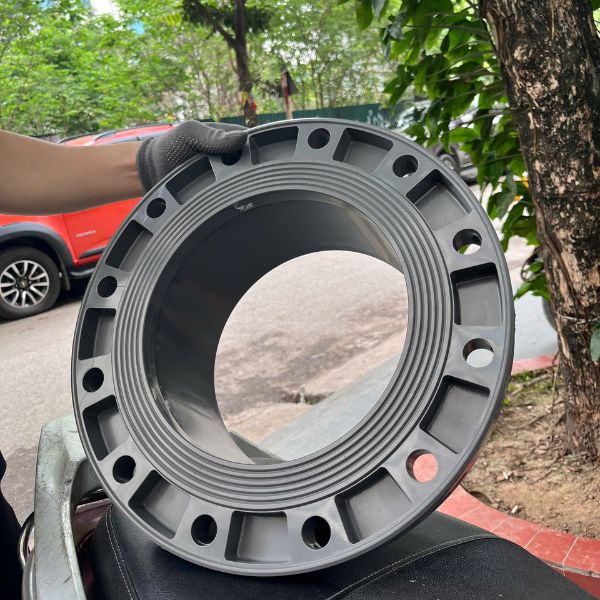

Mặt bích nhựa PVC phi 250

Mặt bích nhựa PVC phi 250 là phụ kiện then chốt giúp kết nối an toàn cho các hệ thống đường ống công nghiệp. Với thiết kế 12 lỗ bu lông chuẩn xác, phụ kiện này đảm bảo mối nối kín khít và bền bỉ. Song, cần thêm các thông số quan trọng khác để đưa ra điều kiện mua hàng chính xác

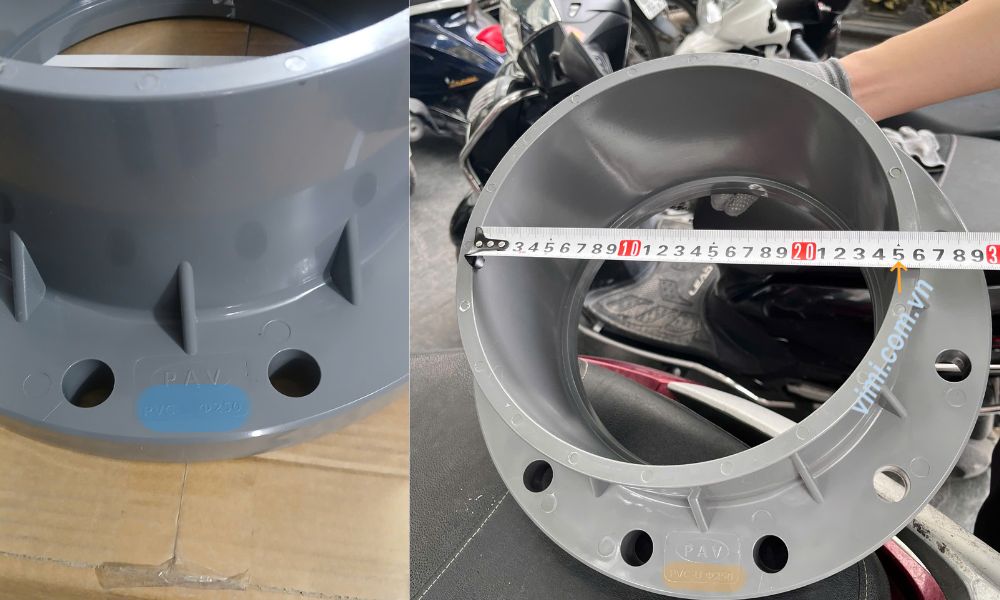

1. Mặt bích nhựa PVC phi 250 là mặt bích như thế nào

Mặt bích nhựa PVC phi 250 là một kích cỡ mặt bích nhựa phổ biến. Phụ kiện kết nối có dạng đĩa tròn, được thiết kế để lắp đặt vừa vặn với ống nhựa có đường kính ngoài là 250mm.

• Cấu tạo: Thường gồm một thân bích phẳng hoặc có cổ (hub), ở giữa là lỗ rỗng để đút ống vào dán keo, xung quanh là các lỗ bắt bu lông.
• Chức năng: Dùng để nối hai đoạn ống 250mm lại với nhau thông qua kết nối bu lông (thay vì dán keo trực tiếp) hoặc để kết nối ống vào các thiết bị như van bướm, van cổng cùng kích cỡ.

Nhiều người nhầm lẫn rằng kích cỡ DN250 của ống nhựa PVC, rằng giống với ống thép. Đó là sai lầm, bởi kích thước DN của ống nhựa PVC và đường kính ngoài ống nhựa PVC là bằng nhau >>> Chi tiết hơn tại: Kích thước ống nhựa PVC

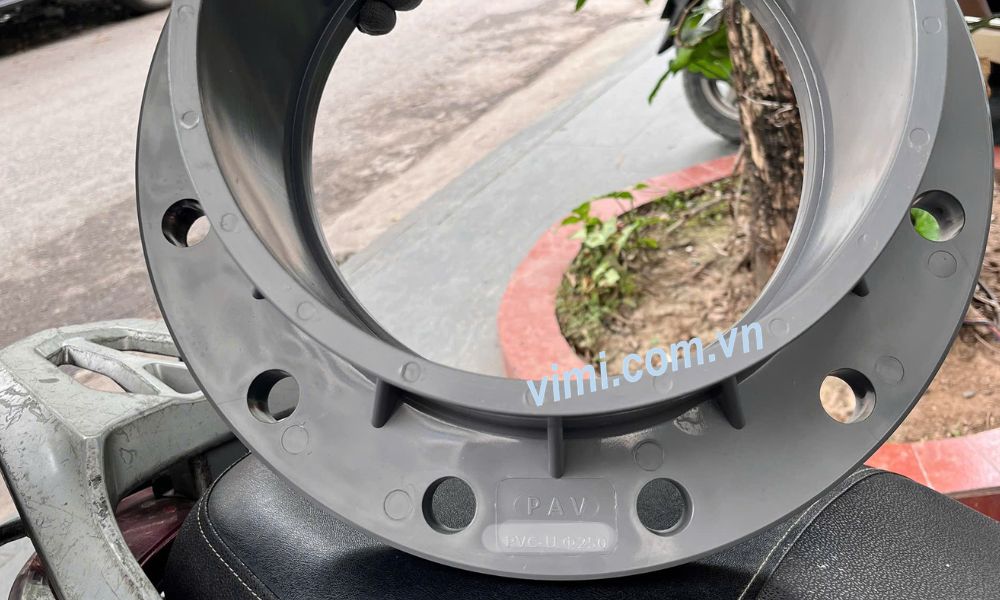

2. Mặt bích PVC phi 250 khác gì bích uPVC 250

Nhiều người thường nhầm lẫn đây là hai loại khác nhau, nhưng thực tế chúng có mối quan hệ như sau:

• PVC (Polyvinyl Chloride): Là tên gọi chung của một dòng nhựa. Nhựa PVC nói chung có thể mềm hoặc cứng tùy vào việc có pha thêm chất hóa dẻo hay không.
• uPVC (Unplasticized PVC): Chữ “u” ở đây nghĩa là “unplasticized” (không hóa dẻo). Đây là loại nhựa uPVC cứng, bền, chịu được va đập và không độc hại.
• Thực tế trên thị trường: Hầu hết các mặt bích PVC 250 mua trên thị trường hiện nay, dù người bán gọi là “bích PVC”, thì thực chất chúng đều được làm từ nhựa uPVC để đảm bảo độ cứng và khả năng chịu áp suất cho đường ống.

Tóm lại: Chúng thường là một. Khi mua, bạn cứ ưu tiên chọn loại ghi rõ là uPVC để đảm bảo chất lượng kỹ thuật tốt nhất cho công trình.

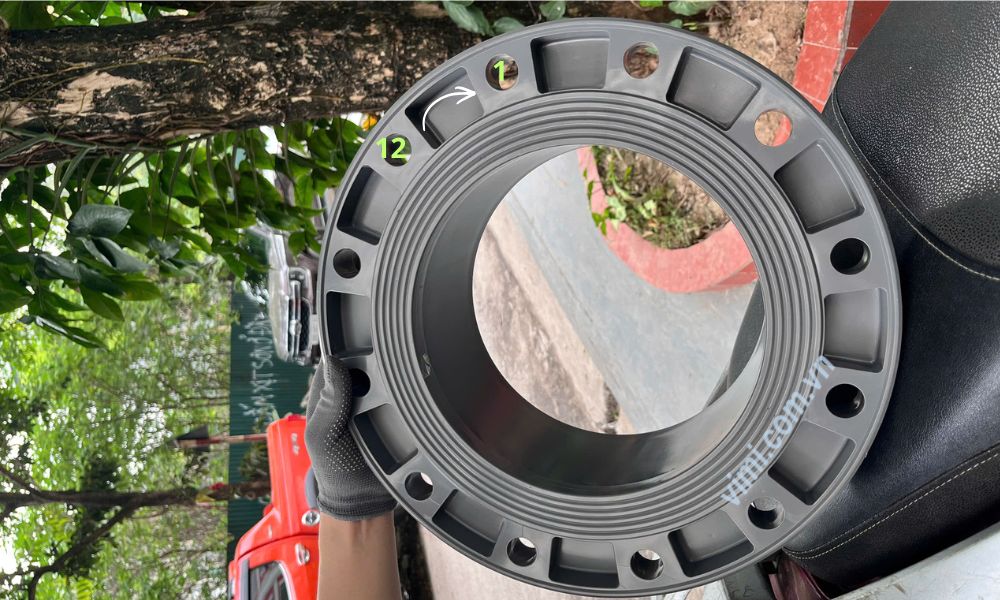

3. Mặt bích nhựa PVC phi 250 có bao nhiêu lỗ

Số lượng lỗ bu lông là yếu tố quyết định để xem mặt bích nhựa PVC 250 có lắp vừa với mặt bích khác hay với thiết bị khác hay không. Với kích cỡ phi 250 tương ứng với mặt bích DN200 vì tương ứng về đường kính ngoài của ống, theo đó với

• Bích theo tiêu chuẩn mặt bích BS, hoặc tiêu chuẩn mặt bích DIN

  • Áp lực PN10: Có 12 lỗ bu lông.

  • Áp lực PN16: Có 12 lỗ bu lông.

• Với bích sản xuất theo tiêu chuẩn mặt bích JIS

  • Áp lực 10K: Có 12 lỗ.

  • Áp lực 16K: Có 12 lỗ

Lưu ý:

Tuy cùng số lỗ, nhưng khoảng cách tâm lỗ giữa các tiêu chuẩn (JIS, DIN, ANSI) là khác nhau. Bạn không thể lắp mặt bích tiêu chuẩn JIS vào một cái van tiêu chuẩn DIN dù cả hai đều có 12 lỗ.

4. Tiêu chuẩn và áp suất mặt bích nhựa PVC phi 250

Cùng là kích cỡ DN250 của mặt bích nói chung và mặt bích nhựa PVC nói riêng, song vẫn không lắp vừa vào van, máy bơm, hoặc các phụ kiện mặt bích cùng kích cỡ là vì chúng khác nhau về tiêu chuẩn và áp lực

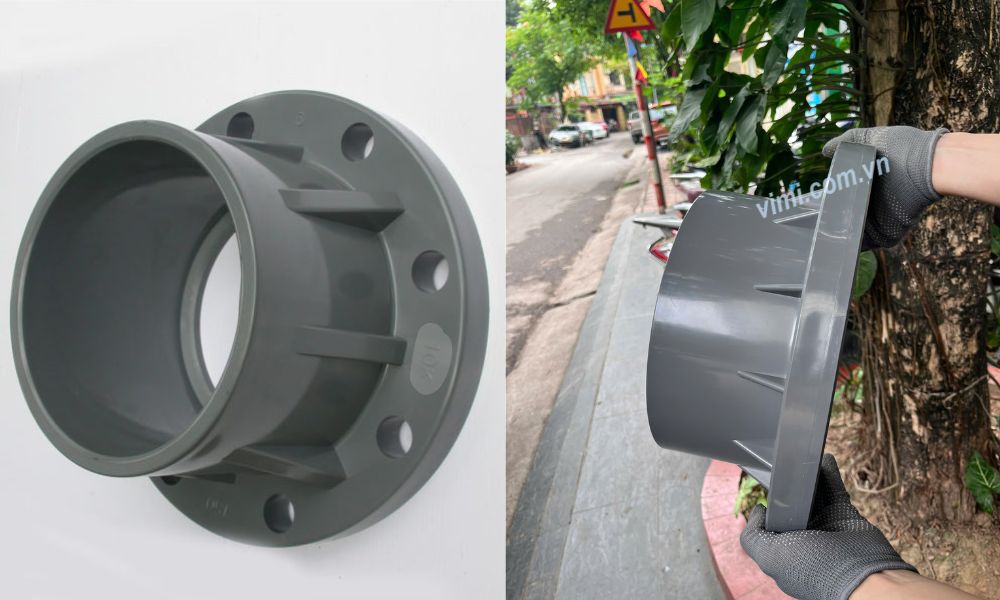

4.1 Tiêu chuẩn áp dụng với mặt bích PVC phi 250

Có 2 tiêu chuẩn cần quan tâm trên mặt bích nhựa PVC 250 – đó là

• Tiêu chuẩn đường ống kết nối với đầu bích: Điều này không cần quan tâm nhiều vì đường kính ngoài của ống nhựa PVC DN250 là 250mm
• Tiêu chuẩn mặt bích kết nối. Dưới đây là các tiêu chuẩn phổ biến

  • JIS 10K: Phổ biến nhất tại Việt Nam (dùng cho các công trình vốn Nhật hoặc dân dụng).

  • DIN PN10 / PN16: Tiêu chuẩn Châu Âu, rất thông dụng trong các nhà máy xử lý nước sạch/nước thải.

  • ANSI Class 150: Dùng trong các hệ thống có yếu tố nước ngoài hoặc dầu khí, hóa chất.

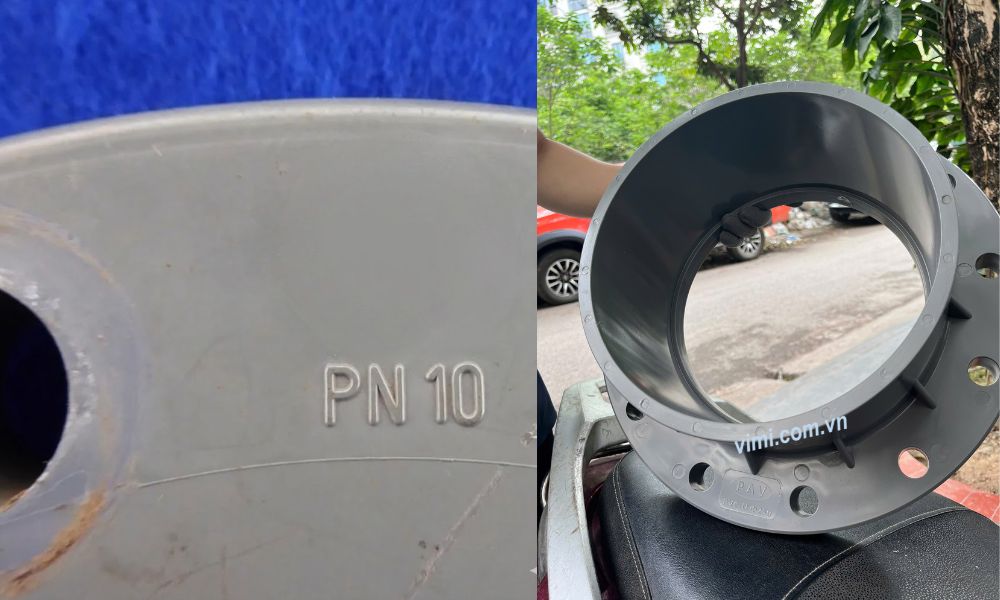

4.2 Áp suất làm việc mặt bích nhựa PVC phi 250

Với mặt bích PVC 250 nói chung, có 2 chuẩn áp thường dùng nhất

• PN10: Chịu áp suất tối đa 10 bar (10 kg/cm²). Đây là mức thông dụng nhất cho nhựa PVC.
• PN16: Chịu áp suất tối đa 16 bar. Loại này dày hơn, nặng hơn và thường dùng cho các đường ống áp lực cao ở chân các tòa nhà cao tầng hoặc trạm bơm tăng áp.

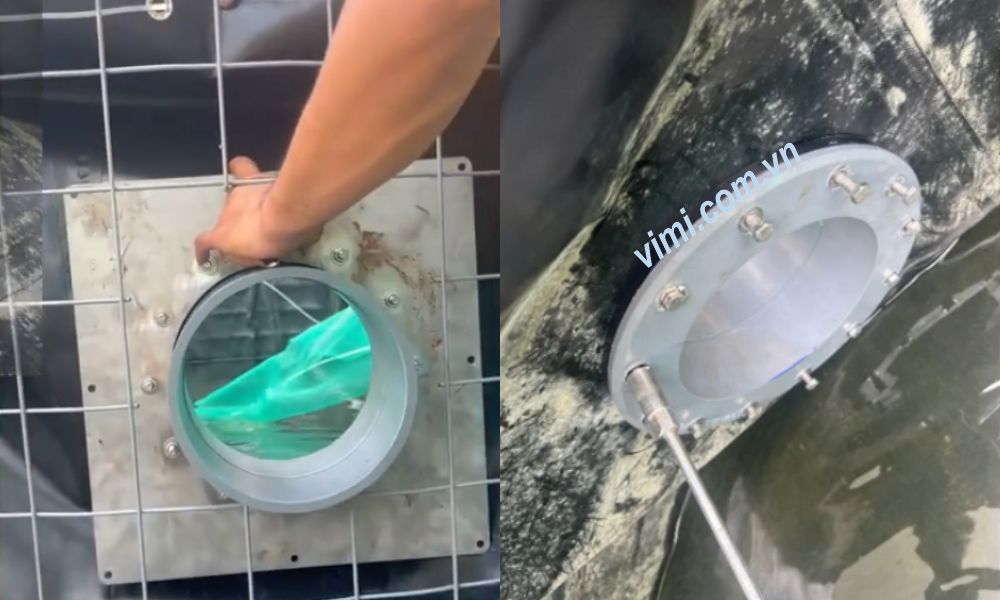

5. Mặt bích nhựa PVC phi 250 thường lắp ở đâu

Với mặt bích nhựa PVC 250mm, chúng ta thường bắt gặp chúng tại các vị trí lắp đặt dưới đây

• Trạm bơm nước: Mặt bích PVC 250 kết nối đầu hút và đầu đẩy của máy bơm công suất trung bình.
• Nhà máy xử lý nước: Mặt bích nhựa PVC phi 250 nối các bồn chứa, bể lọc với hệ thống đường ống dẫn.
• Hệ thống tưới tiêu nông nghiệp: Mặt bích nhựa PVC 250 dùng cho các trục đường ống chính dẫn nước ra đồng ruộng.
• Hệ thống thoát nước mưa: Mặt bích PVC tại các tòa nhà lớn hoặc khu công nghiệp.
• Môi trường hóa chất: Vì nhựa uPVC kháng axit và kiềm tốt, nên mặt bích nhựa PVC phi 250 được ưu tiên dùng trong các đường ống dẫn hóa chất lỏng ở nhiệt độ thường.
