Bạn đang được yêu cầu mua mặt bích thép DN100 nhưng bối rối trước hàng loạt thông số kỹ thuật phức tạp? Việc lựa chọn sai tiêu chuẩn không chỉ gây lãng phí ngân sách mà còn ảnh hưởng trực tiếp đến an toàn hệ thống áp lực. Với vị thế nhà phân phối lâu năm, chúng tôi sẽ hướng dẫn bạn cách phân loại, lựa chọn cấp áp suất và xử lý bề mặt chuẩn xác nhất.

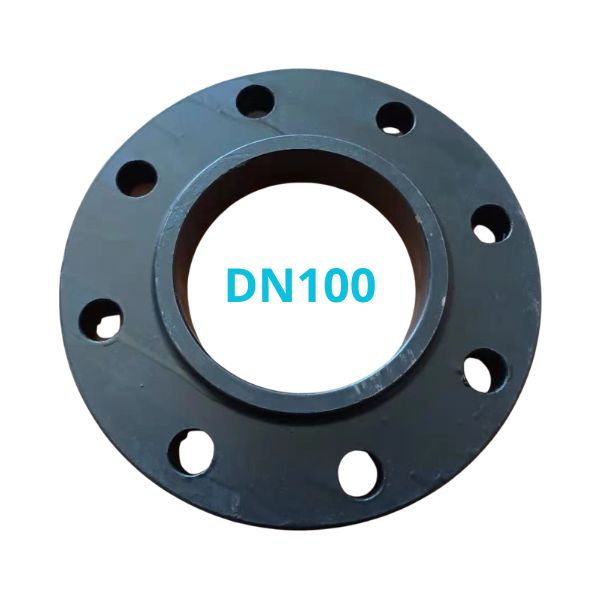

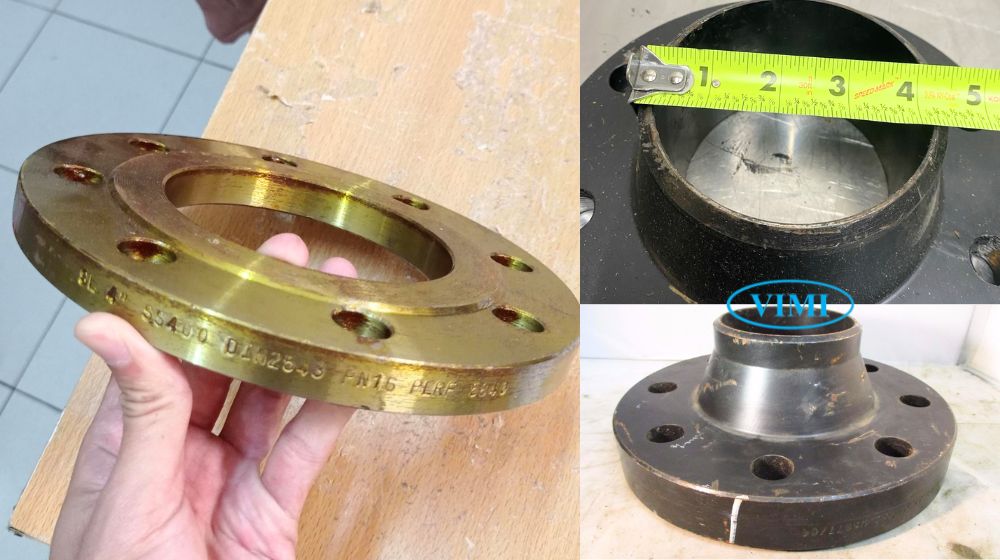

1. Mặt bích thép DN100 là gì?
Trước hết, chúng ta cần hiểu rõ khái niệm cơ bản nhất. Mặt bích ( với tên tiếng Anh là Flange) là một phụ kiện ngành cơ khí, có hình dạng tròn (phổ biến nhất) hoặc vuông, được dùng để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm và các thiết bị đo.
- DN100 là gì?: DN (Diameter Nominal) là kích thước định danh của ống.
- Tại sao dùng mặt bích? So với việc hàn chết hai đoạn ống, sử dụng mặt bích cho phép bạn
- Tháo rời để bảo trì
- Vệ sinh hoặc thay thế thiết bị một cách dễ dàng chỉ bằng cách tháo bu lông
- Vật liệu thép: Thép carbon (như CT3, SS400, A105) giúp
- Chịu lực tốt
- Giá thành hợp lý và phù hợp với đại đa số các hệ thống cấp thoát nước, PCCC, và khí nén hiện nay

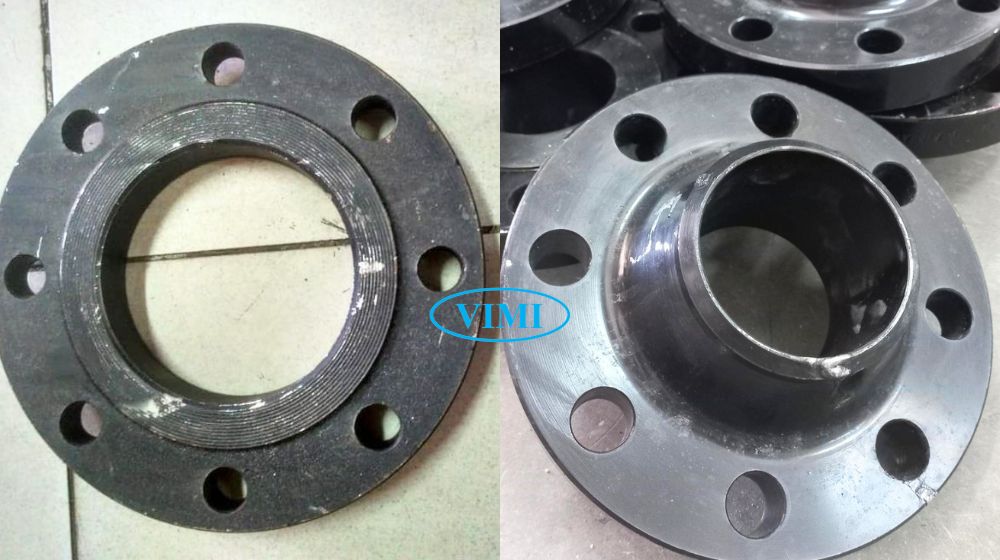

2. Các loại mặt bích thép DN100 phổ biến theo cấu tạo hình dáng
“mặt bích thép DN100” đôi khi còn được gọi tắt là “bích thép DN100” hoặc “bích thép D100” và cả 3 cách gọi trên đều chỉ là 1 sản phẩm.
Song, tùy vào yêu cầu của kỹ sư thiết kế và vị trí lắp đặt, bạn sẽ gặp các chủng loại sau:

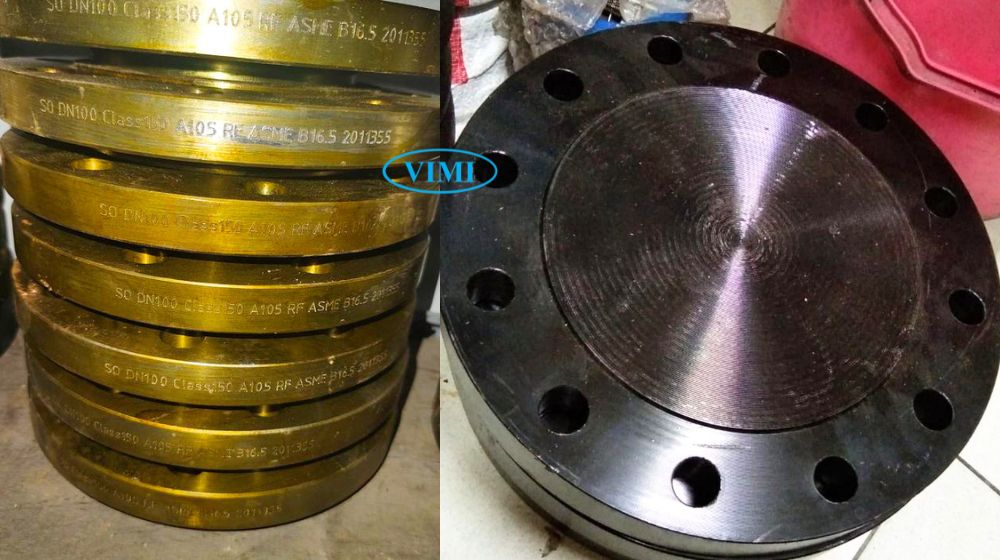

- Mặt bích rỗng: Đây là sản phẩm bích thép DN100 phổ biến nhất cho người mới bắt đầu vì dễ lắp đặt.
- Là loại bích có lỗ hổng ở giữa
- Thợ thi công sẽ xỏ ống vào trong và hàn cả mặt trong lẫn mặt ngoài.
- Mặt bích mù: Bích thép DN100 này không có lỗ ở giữa.
- Mục đích của nó là để bịt kín đầu ống
- Ngăn dòng chảy tại các điểm chờ hoặc cuối đường ống.
- Mặt bích hàn cổ: Sản phẩm bích thép D100 này ít phổ biến hơn 2 loại trên
- Có phần cổ dài ra để hàn đối đầu với ống.
- Loại này chuyên dùng cho hệ thống áp lực cực cao hoặc nhiệt độ biến đổi liên tục.

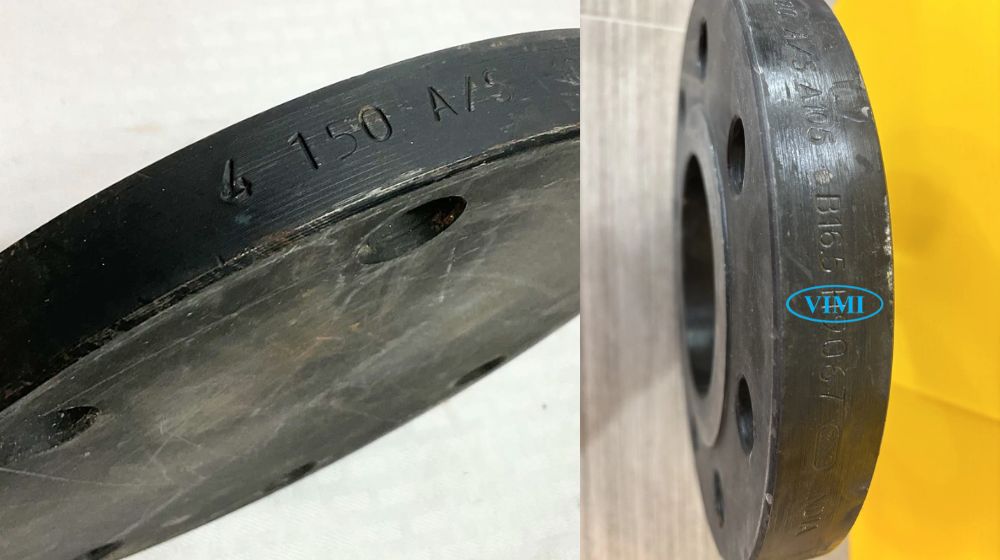

3. Tiêu chuẩn mặt bích thép DN100 – Chìa khóa để lắp ráp chính xác
Đây là phần quan trọng nhất. Nếu bạn mua sai tiêu chuẩn, các lỗ bu lông sẽ không khớp với nhau và không thể lắp đặt được.
Hiện nay có 4 hệ tiêu chuẩn chính mà bạn cần hỏi rõ bộ phận kỹ thuật:
- Tiêu chuẩn JIS (Nhật Bản):
- Phổ biến nhất là JIS 10K, JIS 20K.
- Thường dùng trong các nhà máy Nhật Bản hoặc hệ thống dân dụng cao cấp.
- Tiêu chuẩn BS (Anh/Châu Âu):
- Điển hình là BS 4504 PN10, PN16.
- Đây là tiêu chuẩn “quốc dân” trong các dự án PCCC và cấp thoát nước tại Việt Nam.
- Tiêu chuẩn ANSI/ASME (Mỹ):
- Ví dụ Class 150, Class 300.
- Thường thấy trong ngành dầu khí, hóa chất hoặc các dự án có vốn đầu tư nước ngoài (FDI).
- Tiêu chuẩn DIN (Đức):
- Tương tự như BS nhưng có những quy định riêng biệt về kích thước hình học.
Lưu ý nhỏ cho người mua: Hãy hỏi kỹ thuật xem họ cần tiêu chuẩn nào (JIS, BS, ANSI hay DIN) trước khi hỏi giá, vì mỗi tiêu chuẩn có độ dày và tâm lỗ bu lông khác nhau hoàn toàn.

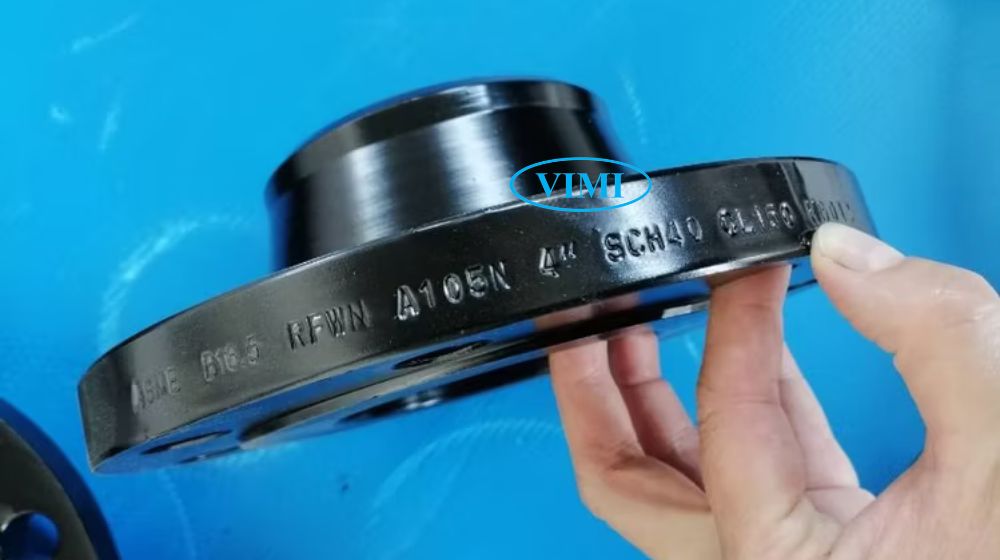

4. Áp lực làm việc của mặt bích thép DN100 là bao nhiêu?
Áp lực là khả năng chịu tải của mặt bích khi dòng nước hoặc khí đi qua. Nếu chọn bích quá mỏng cho áp lực cao, hệ thống sẽ bị rò rỉ hoặc vỡ bích, gây nguy hiểm.
- Cấp áp suất thấp (PN5, PN10, 5K):
- Thường dùng cho các hệ thống thoát nước mưa
- Nước thải hoặc các đường ống không quá áp.
- Cấp áp suất trung bình (PN16, 10K, Class 150):
- Đây là phân khúc phổ biến nhất
- Dùng cho hệ thống PCCC tòa nhà
- Hệ thống cấp nước sạch.
- Cấp áp suất cao (PN25, 20K, Class 300 trở lên):
- Dùng cho các trạm bơm cao áp
- Hệ thống nồi hơi, hơi bão hòa
- Hệ thống của các tòa nhà chọc trời
5. Bạn cần bích thép DN100 có bề mặt và hoàn thiện như thế nào
Ngoài kích thước và tiêu chuẩn, bạn cần quan tâm đến cách xử lý bề mặt để đảm bảo độ bền và tính thẩm mỹ cho công trình.
- Bề mặt phẳng (FF – Flat Face): Toàn bộ mặt bích phẳng lì, thường dùng cho bích gang hoặc bích thép áp lực thấp.
- Bề mặt có gờ (RF – Raised Face): Có một vòng tròn nhỏ nhô lên quanh lỗ thoát. Mục đích là để tập trung áp lực lên gioăng (gasket), giúp làm kín tốt hơn.
- Xử lý bề mặt:
- Bích đen: Chỉ sơn dầu chống gỉ, giá rẻ, phù hợp cho hệ thống dẫn dầu hoặc yêu cầu hàn trực tiếp.
- Bích mạ kẽm điện phân: Có màu trắng sáng, chống gỉ khá tốt, thẩm mỹ cao.
- Bích mạ kẽm nhúng nóng: Lớp kẽm dày, chịu được môi trường khắc nghiệt, chống ăn mòn cực tốt nhưng giá thành cao hơn.
6. Những thông tin bổ sung để mua mặt bích thép DN100
Để quy trình mua bán diễn ra nhanh chóng, tránh việc đổi trả hàng do sai sót kỹ thuật, bạn hãy chuẩn bị sẵn một “check-list” thông tin như sau:
- Tên sản phẩm: Mặt bích thép DN100.
- Tiêu chuẩn: (Ví dụ: BS4504 PN16 hoặc JIS 10K).
- Chủng loại: (Bích rỗng, bích mù hay bích ren).
- Xử lý bề mặt: (Đen, mạ kẽm điện phân hay mạ kẽm nhúng nóng).
- Độ dày: Đôi khi cùng một tiêu chuẩn nhưng có bích “thiếu” (mỏng hơn tiêu chuẩn để giảm giá thành) và bích “đủ” (đúng chuẩn kỹ thuật). Bạn cần xác định rõ yêu cầu của dự án.
- Số lượng: Số lượng càng lớn, bạn càng dễ đàm phán về giá và hỗ trợ vận chuyển.
7. Tại sao bạn nên chọn nhà phân phối chuyên nghiệp?
Với vai trò là người mua hàng hoặc người thi công, việc chọn đúng nguồn hàng sẽ giúp bạn tiết kiệm rất nhiều chi phí ẩn (chi phí bảo trì, chi phí thay thế do hàng kém chất lượng).
Chúng tôi hiểu rõ điều đó và chúng tôi ngày càng hoàn thiện để cung ứng tốt nhất
- Am hiểu kỹ thuật: Chúng tôi có đội ngũ kỹ sư tư vấn sâu về các phân khúc từ dự án cao cấp đến dân dụng, giúp bạn chọn đúng loại bích tối ưu nhất về giá và công năng.
- Kho hàng đa dạng: Từ các cỡ nhỏ DN15 đến cỡ lớn DN1000, từ bích tiêu chuẩn phổ biến đến các loại đặc chủng áp lực cao, chúng tôi luôn có sẵn để đáp ứng tiến độ thi công.
- Đầy đủ chứng từ: Sản phẩm luôn đi kèm CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng), điều cực kỳ quan trọng để bạn làm thủ tục nghiệm thu với chủ đầu tư.
- Giá thành cạnh tranh: Nhờ kinh nghiệm nhiều năm và mối quan hệ trực tiếp với các nhà máy sản xuất, chúng tôi mang đến mức giá gốc tốt nhất cho nhà thầu và người mua hàng
