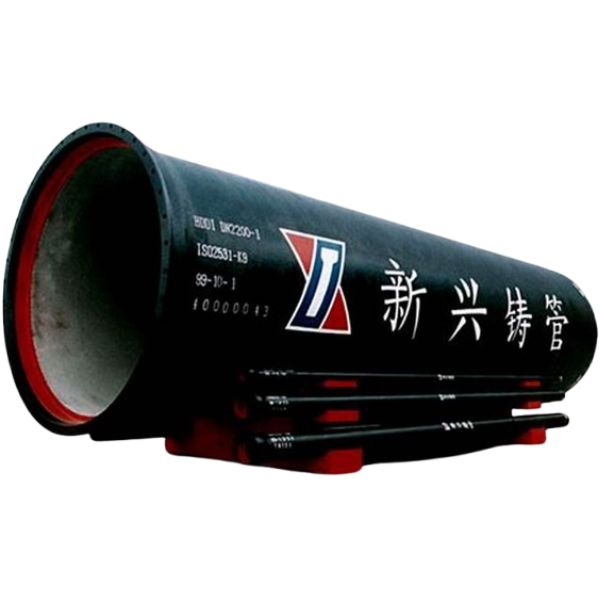

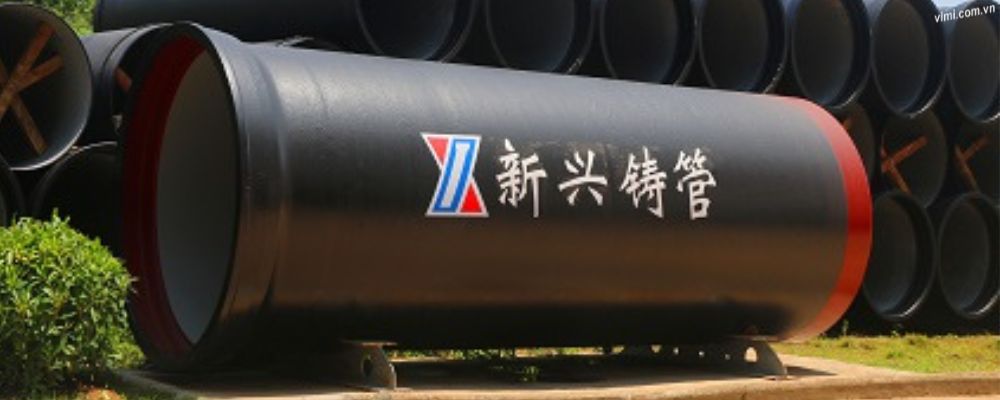

Ống gang cầu Xinxing nối kiểu tự neo SIA WB là một dòng ống gang Xinxing nối tự neo kiểu trượt linh hoạt, được sử dụng chủ yếu trong các đường ống có độ dốc lớn hoặc dễ lún trên nền đất

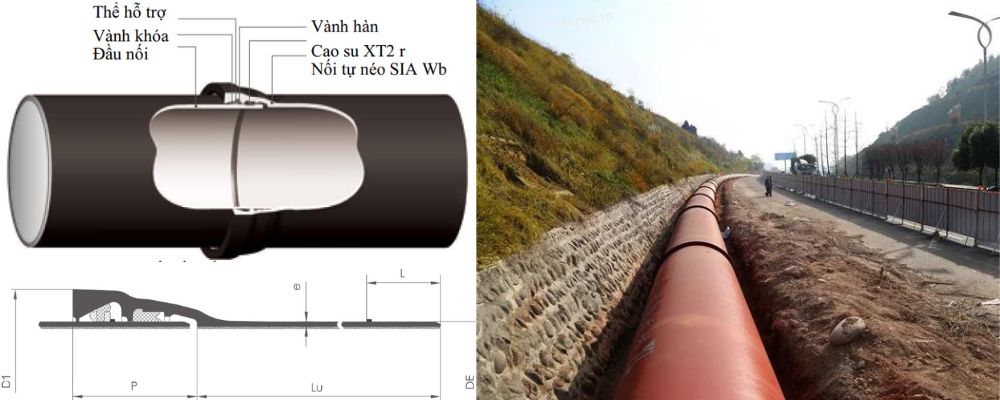

Ống gang Xinxing nối kiểu tự neo SIA WB có đầu nối thành ngoài liên kết với khớp nối bên trong bởi một vách hàn, có vành khóa được chốt bên trong. Ống được nối nhờ lực hướng trục để đạt độ tự neo.
Ống gang cầu Xinxing nối kiểu tự neo SIA WB sử dụng kiểu nối tự neo, với cơ chế neo giữ lẫn nhau giữa thành phần tự néo như vành khóa, tấm cao su đỡ với vành hàn đầu nối với độ linh hoạt tốt.
Ống gang cầu Xinxing nối kiểu tự neo SIA WB được đặc trưng bởi các thông số chi tiết sau
| DN | DE (mm) | D1 (mm) | P (mm) | L (mm) | Lu (mm) | |
| 80 | 98 | 160 | 135 | 85 | 5900 | |
| 100 | 118 | 182 | 144 | 92 | ||
| 150 | 170 | 239 | 150 | 95 | ||
| 200 | 222 | 292 | 155 | 100 | ||
| 250 | 274 | 345 | 160 | 103 | ||
| 300 | 326 | 405 | 171 | 108 | ||
| 350 | 378 | 461 | 175 | 110 | ||
| 400 | 429 | 516 | 182 | 115 | ||
| 450 | 480 | 568 | 186 | 115 | ||
| 500 | 532 | 631 | 200 | 120 | ||
| 600 | 635 | 738 | 223 | 136 | ||
| 700 | 738 | 848 | 250 | 151 | ||
| 800 | 842 | 964 | 265 | 161 | ||
| 900 | 945 | 1072 | 281 | 170 | ||
| 1000 | 1048 | 1180 | 285 | 172 | ||
| 1100 | 1152 | 1291 | 298 | 182 | 8000 | |
| 1200 | 1255 | 1414 | 323 | 192 | ||
| DN | Gốc lệch θ (°) | Chuyển vị đầu ống đơn (mm) | Khối lượng khóa (đơn vị/bộ) | Tấm đỡ cao su (bao gồm bu lông) Khối lượng (đơn vị) | K9 | |||||
| e (mm) | pFa (mpa) | Cường độ kéo cho phép (kN) | ||||||||
| 80 | 3 | 308 | 3 | 6 | 6.0 | 4 | 30 | |||
| 100 | 6.0 | 4 | 44 | |||||||
| 150 | 6.0 | 4 | 91 | |||||||
| 200 | 6.3 | 4 | 155 | |||||||
| 250 | 6.8 | 4 | 236 | |||||||
| 300 | 7.2 | 4 | 334 | |||||||
| 350 | 7.7 | 3 | 337 | |||||||
| 400 | 8.1 | 3 | 434 | |||||||
| 450 | 8.6 | 3 | 543 | |||||||
| 500 | 2 | 205 | 9.0 | 2.5 | 556 | |||||
| 600 | 9.9 | 2.5 | 792 | |||||||
| 700 | 10.8 | 2.5 | 1069 | |||||||
| 800 | 4 | 8 | 11.7 | 2.5 | 1392 | |||||
| 900 | 1.5 | 154 | 12.6 | 2.5 | 1753 | |||||
| 1000 | 1.2 | 123 | 13.5 | 2.5 | 2157 | |||||
| 1100 | 1.1 | 153 | 14.4 | 2 | 2085 | |||||
| 1200 | 6 | 12 | 15.3 | 2 | 2474 | |||||

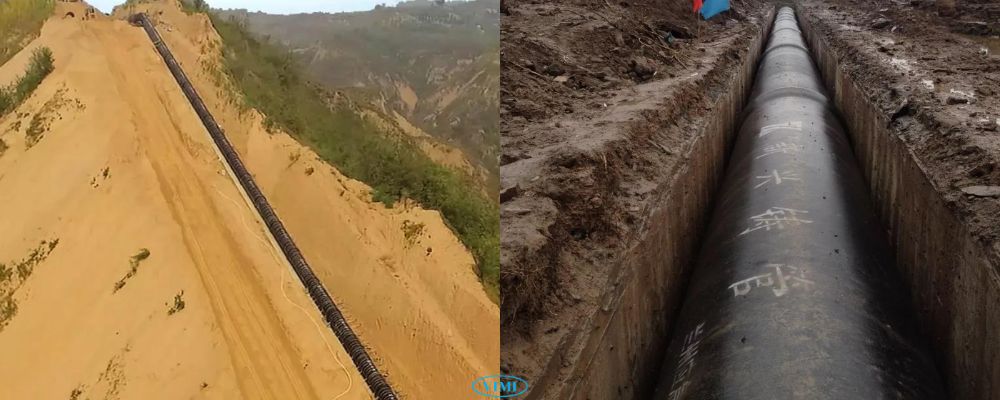

Ống gang cầu Xinxing nối kiểu tự neo SIA WB được ứng dụng trong các hệ thống như sau
