Đồng hồ cảm biến chênh áp Sensys SIG ( DL)| Chính hãng #1

Cảm biến chênh áp kĩ thuật số của Sensys là một trong những đồng hồ đo áp suất điện tử được sử dụng khá phổ biến trên thị trường hiện nay. Đồng hồ cảm biến chênh áp Sensys có tiêu chuẩn chống cháy nổ và chỉ thị hiện thị màn hình tại chỗ. Là một trong những cảm biến dùng để đo áp suất ở hai khu vực khác nhau để đánh giá và so sánh về độ chênh lệch áp suất.

1    Cảm biến chênh áp Sensys – Nhập khẩu chính hãng từ Hàn Quốc

Cảm biến chênh áp Sensys là một trong những sản phẩm nổi bật đến từ thương hiệu Sensys – là một thương hiệu sản xuất đồng hồ áp suất hàng đầu đến từ Hàn Quốc, trung thành với sứ mệnh cung cấp cảm biến áp cao cấp, cảm biến nhiêt,… . Đồng hồ đo chênh lệch áp suất thuộc dòng cảm biến áp suất chênh lệch kĩ thuật số dùng cho chất lỏng chống cháy nổ và chỉ thị tại chỗ.

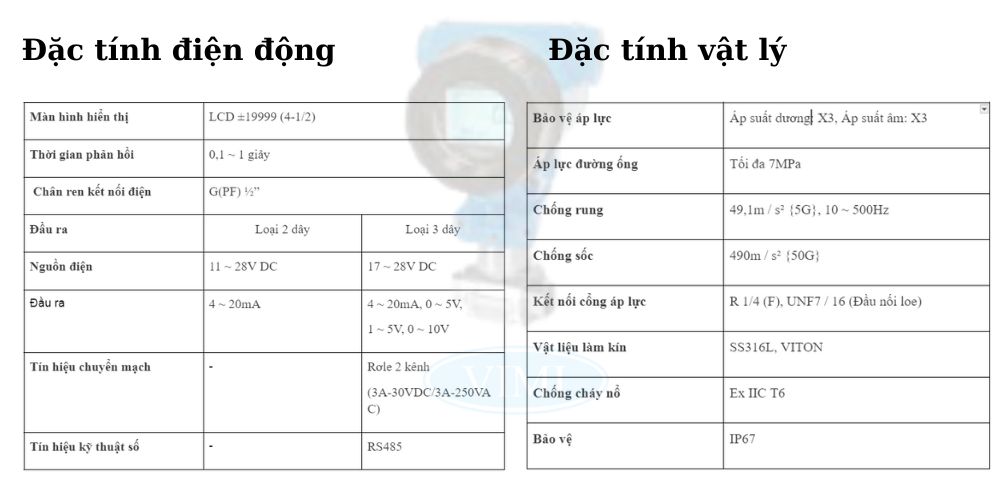

2   Thông số kỹ thuật cảm biến chênh áp Sensys SIG ( DL)

Thông số kĩ thuật của cảm biến chênh áp Sensys SG( DL):

• • Phạm vi đo: 0 ~ 3,5 MPa
  • Độ chính xác: 0.2% FS
  • Đầu ra: 0~5, 1~5, 0~10VDC, 4~20mA, 2Ch Relay, RS485
  • Nguồn cấp: 11-28V DC( đầu 2 dây ) hoặc 17- 28V DC ( đầu 3 dây)
  • Kiểu nối điện: G(PF) ½”
  • Nối ren: R 1/4 (F), UNF7 / 16
  • Nhiệt độ hoạt động: -40~120℃. (Hoạt động lý tưởng)
  • Áp suất đột ngột: 3 lần áp suất định mức.
  • Làm kín: Inox 316L, VITON
  • Chịu rung: 20G, 20~200Hz
  • Môi chất: Lỏng
  • Giấy hợp chuẩn CE về công nghệ nặng và tiêu chuẩn chống cháy nổ Ex d IIC T6
  • Xuất xứ: Hàn Quốc

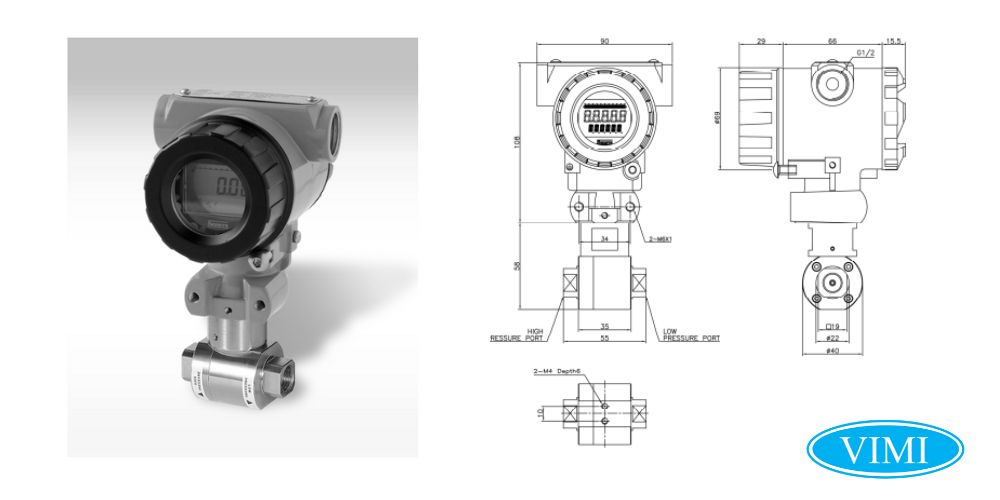

3    Cấu tạo của đồng hồ cảm biến chênh áp

Đồng hồ cảm biến chênh áp có cấu tạo gồm 4 bộ phần chính:

• • Bộ phận cảm biến áp suất: Bao gồm hai đường ống vào nối với hai điểm cần đo áp suất. Đường ống có thể được làm bằng các vật liệu như thép không gỉ hoặc nhôm, để đảm bảo độ chính xác của đo lường.
  • Bộ phận điện tử: Bao gồm các bộ phận xử lý tín hiệu như ampli, mạch nạp điện và bộ chuyển đổi tín hiệu. Bộ phận điện tử sẽ chịu trách nhiệm xử lý tín hiệu và chuyển đổi giá trị chênh áp suất đo được thành tín hiệu analog hoặc kỹ thuật số để hiển thị hoặc xử lý dữ liệu.
  • Bộ giảm chấn và bảo vệ: Bộ phận này được sử dụng để giảm độ rung và bảo vệ cảm biến khỏi các yếu tố bên ngoài như nhiệt độ, bụi và các yếu tố môi trường khác.
  • Vỏ bảo vệ: Cảm biến áp suất chênh áp có một vỏ bảo vệ để bảo vệ bộ phận cảm biến áp suất và bộ phận điện tử khỏi các yếu tố bên ngoài.

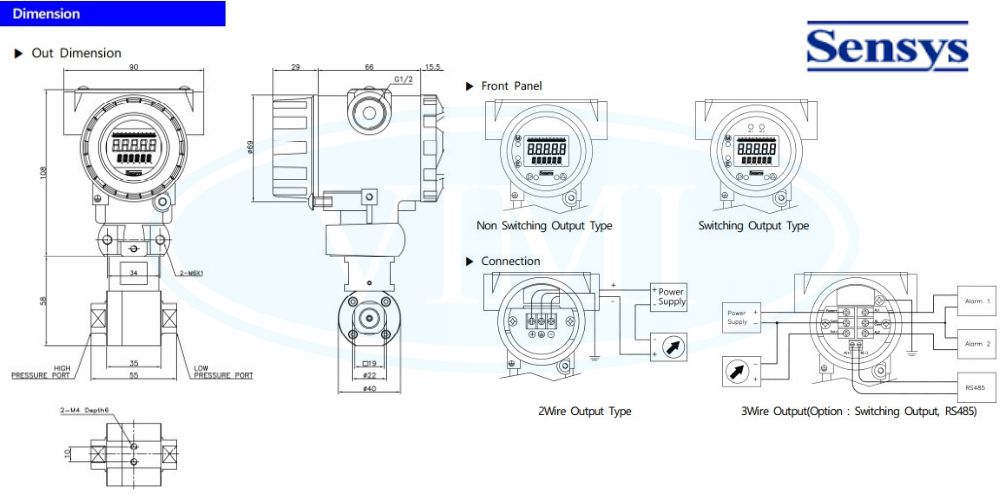

4    Bản vẽ kĩ thuật đồng hồ đo cảm biến chênh áp Sensys SIG (DL)

5    Nguyên lý hoạt động của đồng ho đo  chênh lệch áp suất Sensys SIG ( DL)

Cảm biến chênh áp Sensys hoạt động bằng cách so sánh áp suất của hai vị trí khác nhau và tính toán chênh áp giữa chúng. Giá trị chênh lệch âm hay dương kết quả đo được sẽ chuyển đổi thành tín hiệu điện để hiển thị hoặc xử lý dữ liệu.

• • Cảm biến chênh áp hoạt động dựa trên nguyên lý chênh áp. Có nghĩa là nó đo chênh áp giữa hai điểm cùng một thời điểm trong hệ thống. Cảm biến chênh áp có hai ống dẫn vào để đo hai áp suất tại hai vị trí khác nhau. Áp suất tại hai điểm được tính toán bằng cách tính chênh áp giữa hai giá trị áp suất đo được.
  •  Khi chất lỏng hoặc khí chảy qua đường ống vào, nó sẽ tạo ra áp suất trên thành ống. Cảm biến chênh áp đo độ chênh lệch giữa hai áp suất này. Sau đó, tín hiệu đo được sẽ được chuyển đổi thành tín hiệu điện để xử lý và hiển thị kết quả đo.

6    Đặc điểm kỹ thuật đồng hồ chênh áp

Đồng hồ chênh áp Senys có độ chính xác ± 0,2% FS ± 1 chữ số, với hiệu suất nhiệt trên không và span là ± 0,03% FS/^oC . Sử dụng trong nhiệt độ môi trường -20 ~ 60 ^o C. Đông hồ cảm biến chênh áp có giới hạn nhiệt độ hoạt động từ  -40 ~  120^oC

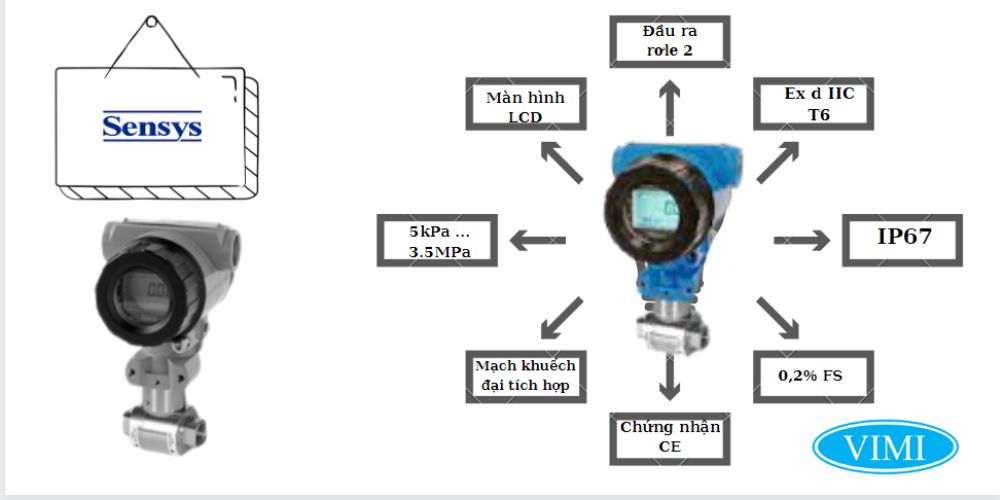

7  Điểm nổi bật của đồng hồ đo áp suất Sensys

Cảm biến chênh áp Sensys  có nhưng ưu điểm nổi bật so với các dòng đồng hồ đo chênh áp suất khác:

• • Chứng nhận CE
  • Đạt cấp chống cháy nổ Ex d IIC T6 và chống nước IP67
  • Màn hình LCD có đèn nền 4-1/2 chữ số: hiện ra tối đa ± 19999 và còn có thể nhìn được nơi ít ánh sáng
  • Mạch khuếch đại tích hợp (VDC, mA)
  • Đầu ra rơle 2 kênh tùy chọn dùng được với nhiều bộ điều khiển khác nhau
  • Phạm vi đo rộng  5kPa … 3.5MPa
  • Độ chính xác 0,2% FS

8  Ứng dụng cảm biến chênh áp Sensys

Với nguyên lý làm viêc và các ưu điểm nổi bật của đồng hồ cảm biến sử dụng trong nhiều ứng dụng trong công nghiệp như sau:

• Kiểm soát và giám sát quá trình
• Thủy lực & khí nén
• Hóa chất & Hóa dầu
• Đo mức chất lỏng

9 Vimi cung cấp cảm biến đo áp suất Sensys chính hãng

Vimi – Đơn vị phân phối đồng hồ áp suất hàng đầu Việt Nam. Với nhiều năm kinh nghiệm trong nghề Vimi cam kết cung cấp các sản phẩm đồng hồ đo cảm biến chênh áp Sensys chính hãng:

• • Sản phẩm luôn đa dạng: Nhập khẩu với số lượng lớn, đa dạng chủng loại  đảm bảo cung cấp đủ lượng sản phẩm từ các dự án nhỏ lẻ đến dư án quy mô lớn.
  • Hàng chính hãng nhập trực tiếp: Chúng tôi nhập hàng trực tiếp từ nhà sản xuất, đảm bảo tính minh bạch về nguồn gốc xuất xứ và luôn đảm bảo giá cạnh tranh nhất trên thị trường.
  • Chuyên môn cao:  Đội ngũ kỹ sư có trình độ chuyên môn cao luôn sẵn sàng tư vấn và đưa ra những phương án tối ưu nhất cho hệ thống của quý khách.
  • Giao hàng tận nơi trên toàn quốc: Chúng tôi cung cấp dịch vụ giao hàng tận nơi trên toàn quốc, nhanh chóng và  mang lại sự tiện lợi tối đa cho khách hàng khi mua hàng.

Hãy liên hệ ngay qua hotline để nhận được sự tư vấn tốt nhất và trải nghiệm các ưu đãi độc quyền từ Vimi.
