Bạn đang bắt gặp tên gọi mặt bích lỏng – nhưng chưa rõ đây là loại mặt bích gì, dùng ở đâu và chọn theo tiêu chuẩn nào? Đây là loại phụ kiện ống được kỹ sư thiết kế ưu tiên trong hệ thống thực phẩm, dược phẩm và công nghệ sinh học vì 3 lợi ích mà flange hàn cố định không có được. Đọc ngay để chọn đúng – trước khi đặt hàng.

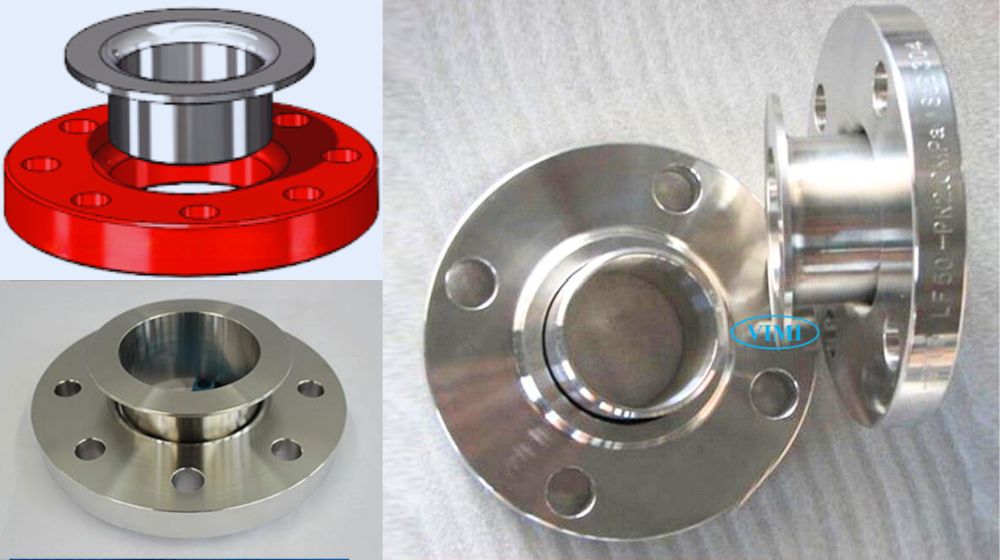

Trước khi đi vào chi tiết kỹ thuật, bạn cần nắm rõ khái niệm cơ bản: Mặt bích lỏng là gì và điều gì khiến nó khác biệt so với các loại mặt bích thông thường. Hiểu đúng bản chất cấu tạo giúp bạn chọn đúng sản phẩm, tránh nhầm lẫn khi đặt hàng và đưa ra quyết định kỹ thuật chính xác ngay từ bước bóc tách hồ sơ.

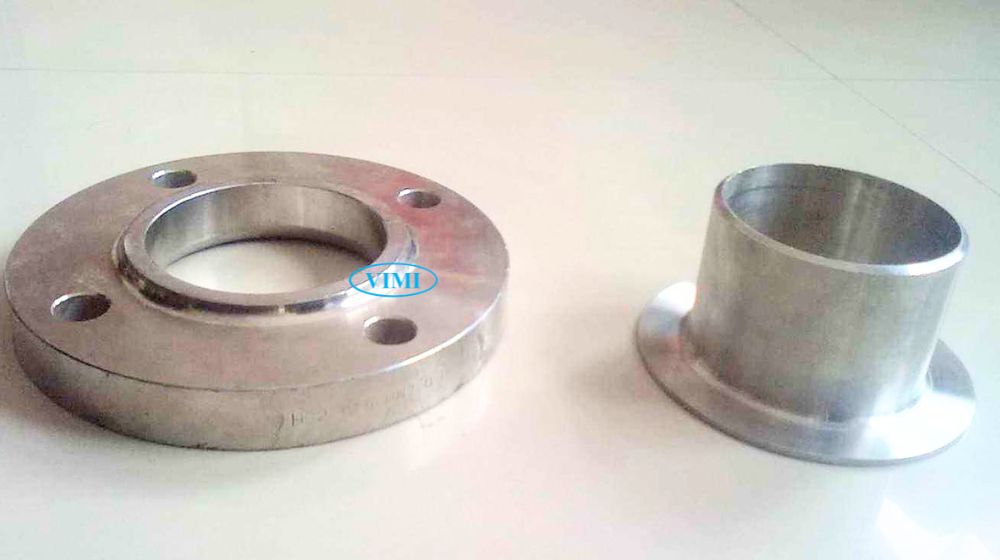

Mặt bích lỏng đôi khi còn gọi là mặt bích rời. Bởi mặt bích gồm hai bộ phận tách rời nhau:
Vòng kim loại trượt tự do dọc theo ống và xoay được quanh trục. Đây chính là đặc điểm cốt lõi phân biệt mặt bích lỏng với các loại mặt bích cố định (fixed flange) hay mặt bích hàn trực tiếp.

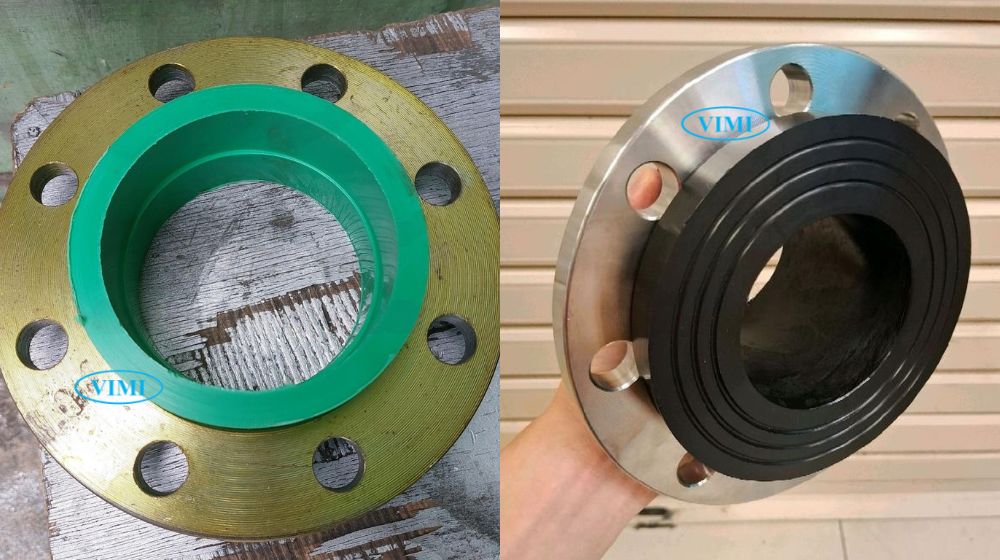

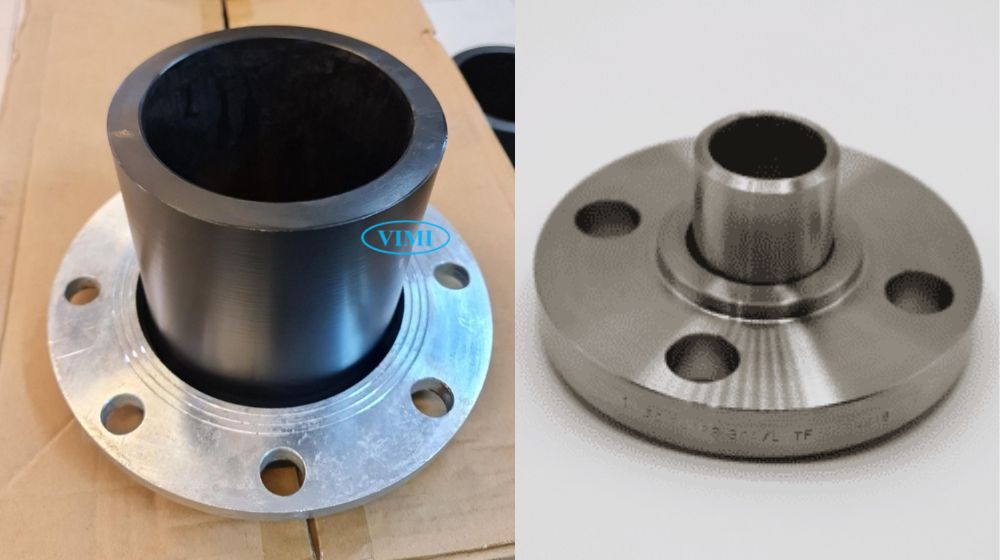

Nhiều người thường nhầm với mặt bích lồng và đây là điều mà chỉ những kỹ sư và chuyên gia ngành thường mới nắm rõ.
Mẹo dễ phân biệt:
Khác với mặt bích lồng – loại mặt bích chủ yếu phổ biến sử dụng với mặt bích nhựa – tức chỉ dùng với thân làm từ vật liệu nhựa. Mặt bích lỏng lại dùng chủ yếu với vật liệu kim loại, mà cụ thể là inox
Nhờ thiết kế tách biệt này, vòng kim loại xoay tự do quanh trục ống, cho phép căn chỉnh lỗ bu-lông mà không cần xoay toàn bộ ống. Đây là ưu điểm mà không một loại flange hàn cố định nào mang lại được.
Khi đọc hồ sơ thiết kế, bạn sẽ nhận thấy không phải tất cả mặt bích lỏng đều giống nhau. Có ít nhất ba dạng phổ biến xuất hiện trong các bản vẽ và bảng mua hàng. Nếu không phân biệt rõ, bạn dễ đặt nhầm chủng loại, đó là sai lầm tốn kém cả về thời gian lẫn chi phí cho dự án.
Ba dạng mặt bích lỏng phổ biến nhất:

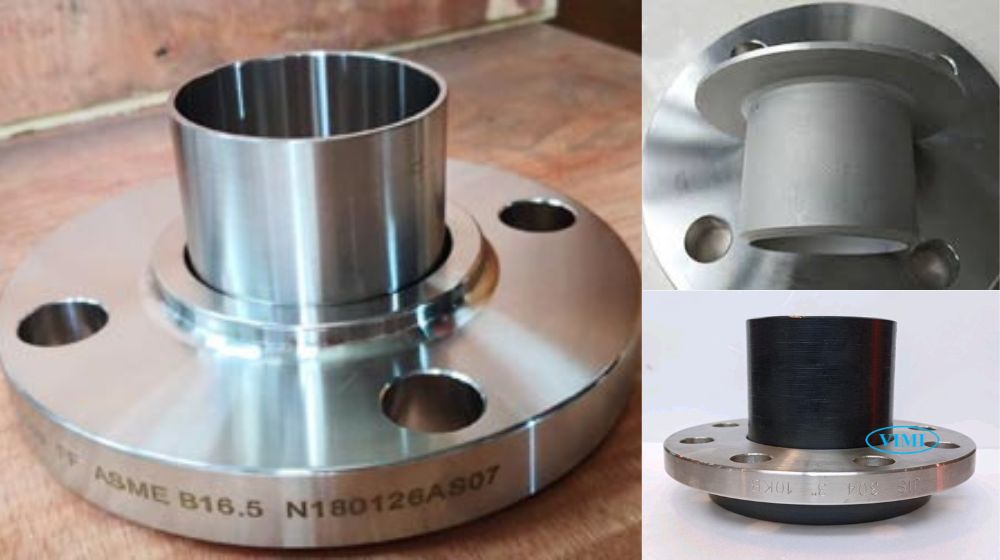

Không phải ngẫu nhiên mà mặt bích lỏng xuất hiện dày đặc trong các hệ thống ống của ngành thực phẩm, dược phẩm và công nghệ sinh học. Loại mặt bích này mang lại những lợi ích thực tế mà các loại flange hàn cố định không đáp ứng được, đặc biệt trong môi trường yêu cầu vệ sinh cao và bảo trì thường xuyên.
Khi siết bu-lông, nếu dùng flange cố định, lực xoắn truyền trực tiếp vào ống. Với mặt bích lỏng, vòng kim loại xoay tự do – lực siết không truyền sang ống. Điều này kéo dài tuổi thọ ống và giữ nguyên vẹn mối hàn stub end.
Kỹ thuật viên thi công không cần căn chỉnh ống để khớp lỗ bu-lông, họ chỉ xoay vòng flange. Trong các hệ thống ống phức tạp với nhiều mối nối, đây là yếu tố tiết kiệm hàng giờ thi công.
Ngoài ra, mặt bích lỏng điều chỉnh linh hoạt khi ống có sai lệch nhỏ trong thi công thực tế.
Với stub end được hàn phẳng và nhẵn vào ống, không có khe hở hay điểm chết để vi khuẩn tích tụ. Đây là tiêu chí bắt buộc trong thiết kế hệ thống vô trùng (aseptic).
Mặt bích lỏng kết hợp gasket O-ring tạo ra mối nối kín hoàn toàn, ngăn ngừa ô nhiễm chéo trong dây chuyền sản xuất.

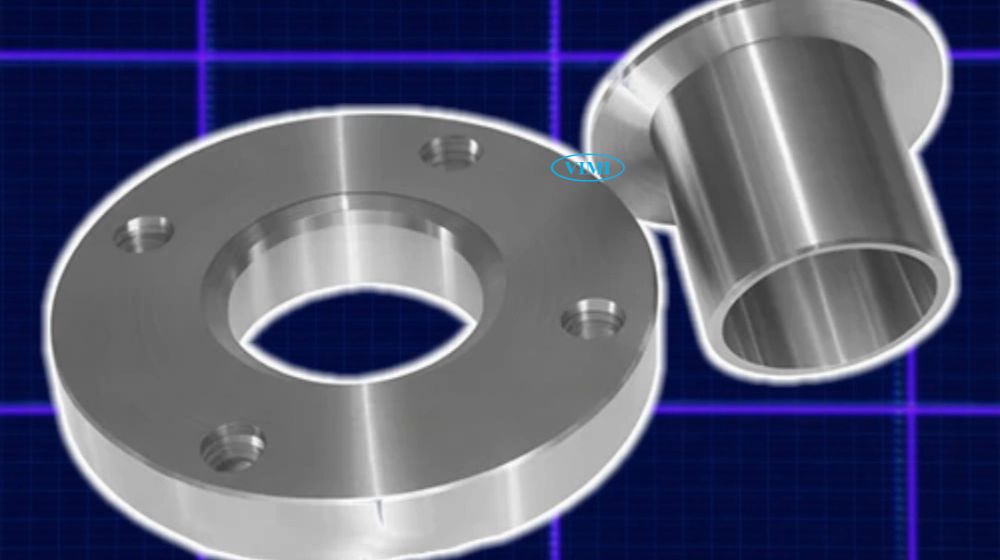

Qua nhiều năm tham gia thiết kế và thi công các hệ thống ống công nghiệp, cho chúng tôi nhận thấy mặt bích lỏng xuất hiện trong những ngành cụ thể với lý do rõ ràng. Hiểu rõ phạm vi ứng dụng giúp bạn xác định ngay từ đầu liệu mặt bích lỏng có phải lựa chọn đúng cho hệ thống của mình không.
Lời khuyên từ kinh nghiệm:

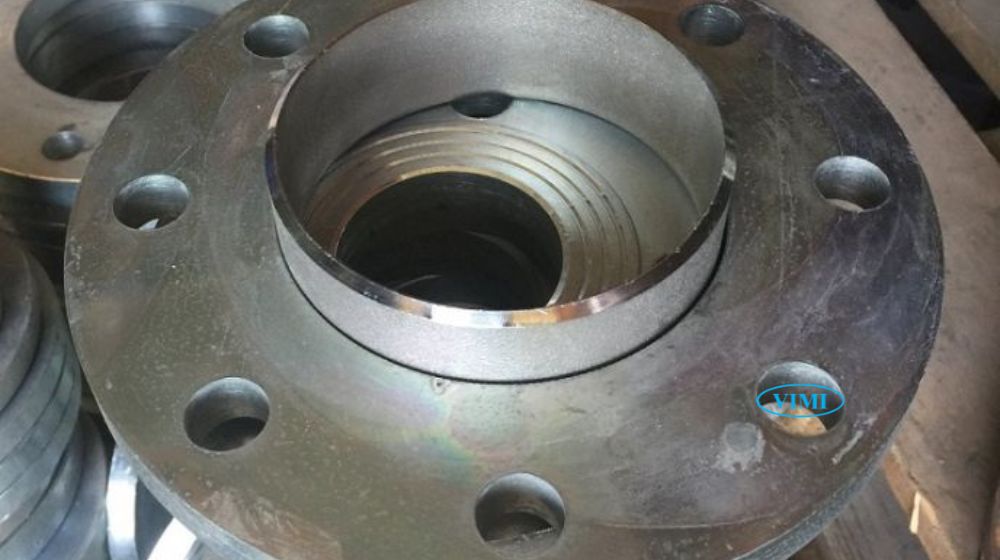

Một sai lầm phổ biến mà tôi thấy nhiều kho hàng và công trình mắc phải là bảo quản mặt bích không đúng cách, dẫn đến hỏng bề mặt làm kín trước khi đưa vào sử dụng.
Bề mặt raised face hay mặt tiếp xúc của stub end bị xước hoặc rỉ sét ngay trong kho – và đây là nguyên nhân trực tiếp gây rò rỉ sau khi lắp đặt.
