Van bi 2 ngã là một trong các dòng van bi thông dụng nhất hiện nay. Van có chức năng chính là đóng mở hoặc điều tiết dòng chảy qua van theo hai chiều bất kì.

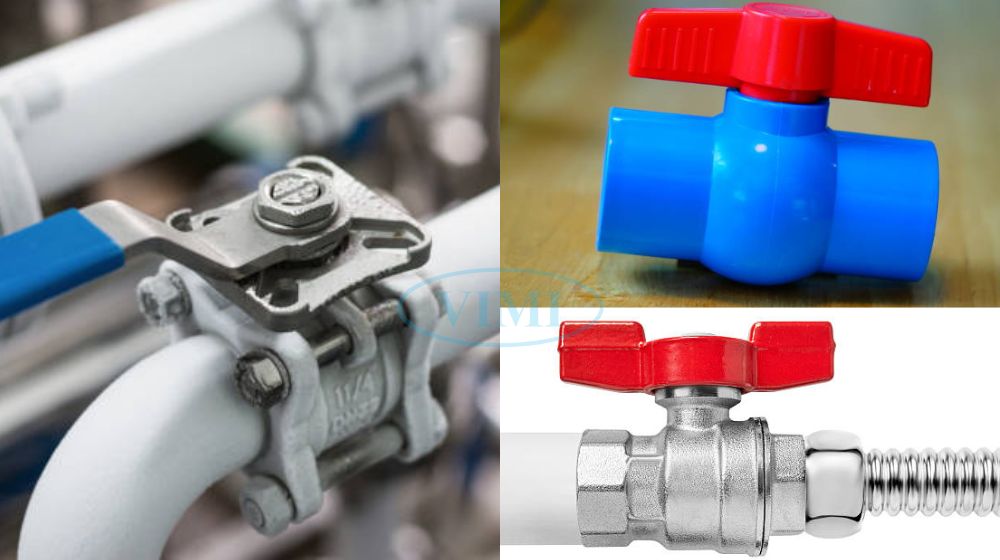

1 Tổng quan van bi 2 ngã

Van bi 2 ngã là dòng van bi có cấu tạo gồm hai cửa van, một cửa vào và một cửa ra. Van đóng mở theo cơ chế xoay của bi van, cho phép dòng chảy đi qua hai chiều.

Van được chế tạo từ nhiều dạng vật liệu khác nhau (van bi inox, van bi nhựa…) kết hợp phương pháp nối bích hoặc nối ren, nên chúng ta có thể dễ dàng bắt gặp sản phẩm van này trên các hệ thống đường ống khác nhau.

Tổng quan van bi 2 ngã

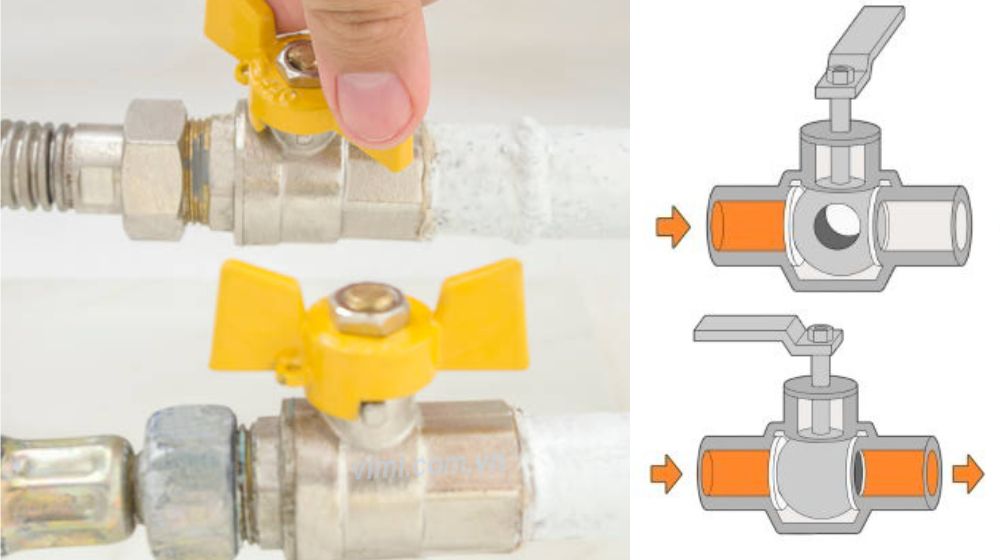

2 Nguyên lý hoạt động van bi 2 ngã

Van bi 2 ngã hoạt động tương tự như các dòng van bi khác. Khi chúng ta tác động một lực và tay quay hoặc tay gạt hoặc thông qua bộ chuyển động, khi đó trục van sẽ truyền momen xoắn làm cho bi van xoay.

Khi lỗ khoét của bi trùng với hướng dòng chảy khi đó lưu lượng dòng chảy lớn nhất. Ngược lại khi lỗ khoét của bi vuông góc với hướng dòng chảy, van ở trạng thái đóng hoàn toàn, để điều chỉnh lưu tốc dòng chảy, người ta xoay 1 góc nhỏ hơn 90°.

Nguyên lý hoạt động van bi 2 ngã

3 Van bi 2 ngã chế tạo từ nhiều loại vật liệu

Để tiết kiệm chi phí sử dụng mà vẫn đáp ứng đủ các yêu cầu làm việc, nhà sản xuất đã đưa ra các sản phẩm van bi với nhiều vật liệu cấu tạo khác nhau.

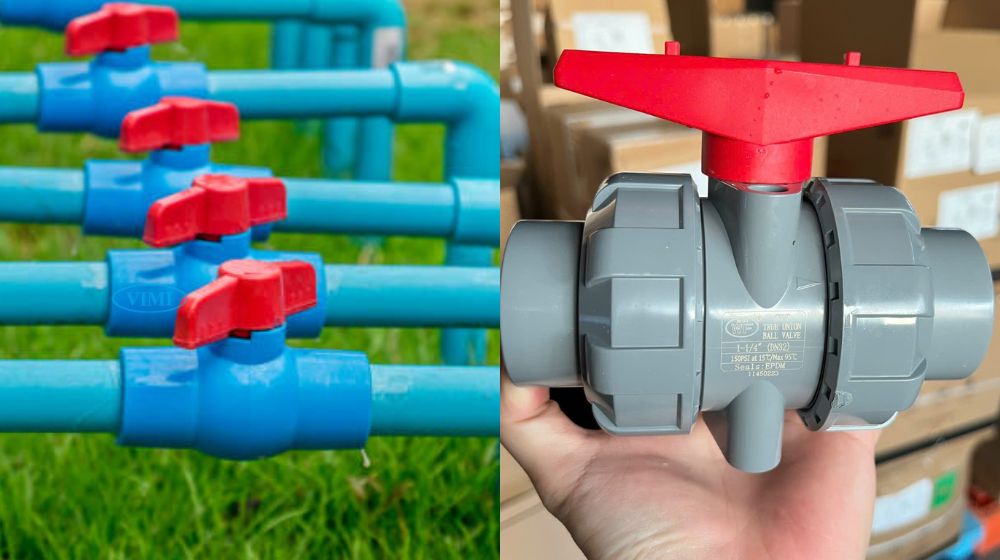

Van bi nhựa 2 ngã

Dòng van này thường sử dụng cho các hệ thống dân dụng hay hệ thống công nghiệp có độ ăn mòn cao.

Van bi nhựa 2 ngã

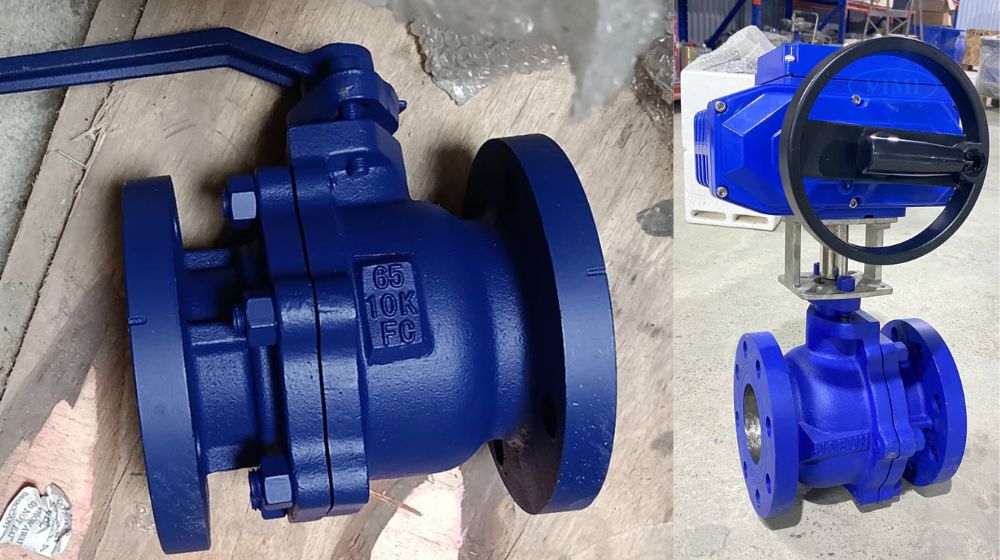

Van bi gang 2 ngã

Van được đúc từ gang cầu, gang dẻo, dùng nhiều cho các hệ thống nước sạch, không sử dụng trong các môi chất có tính oxy hoá và ăn mòn cao.

Van bi gang 2 ngã

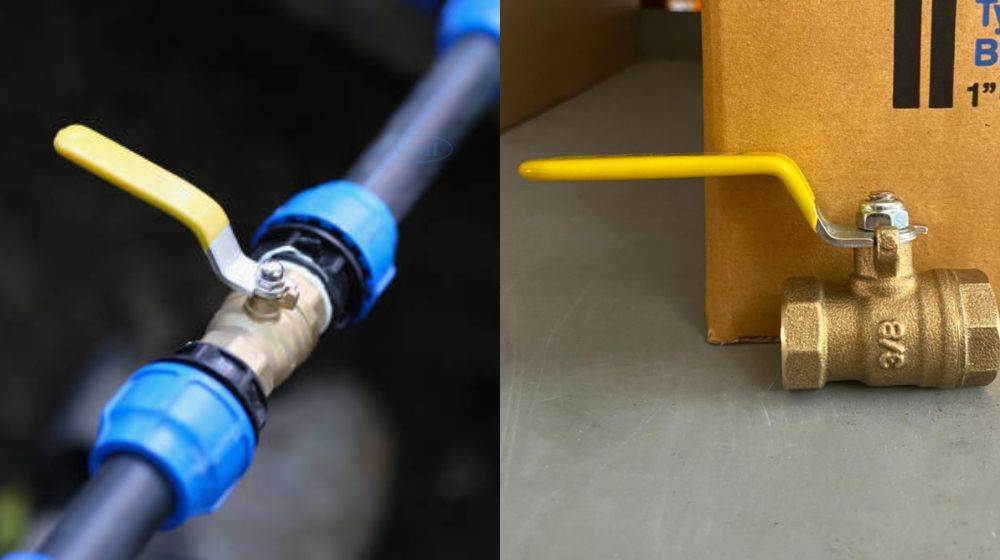

Van bi đồng 2 ngã

Van bi được làm từ chất liệu đồng thau sử dụng trong các hệ thống có dòng chảy vừa và nhỏ, trên các hệ thống nước sạch, nước sinh hoạt, một số loại lắp cho hệ thống đường ống khí, thủy lực.

Van bi đồng 2 ngã

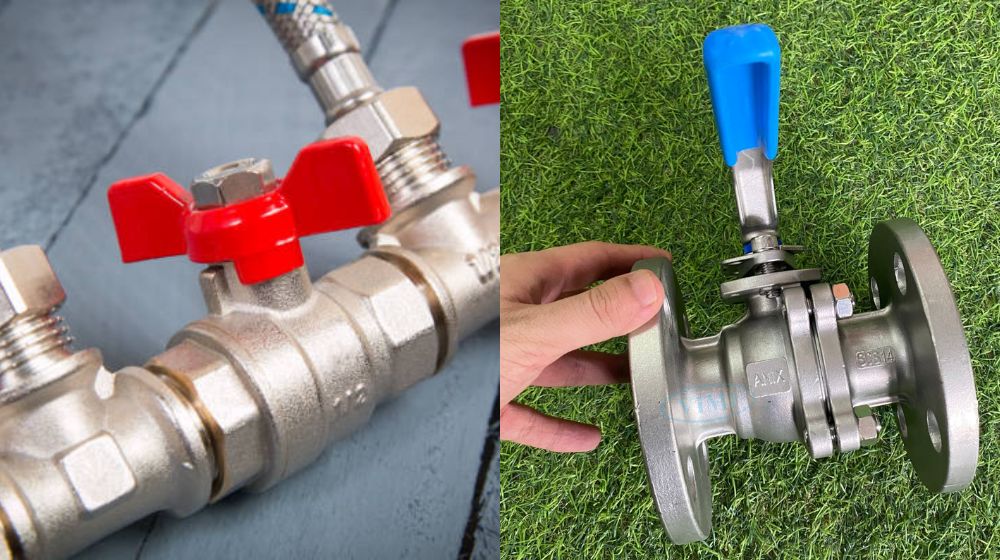

Van bi inox 2 ngã

Van bi inox sử dụng được trong nhiều hệ thống nhờ tính ưu việt của loại vật liệu này. Van được làm từ inox 304, 316 mang đến khả năng chống chịu ăn mòn hóa chất tốt. Van chịu được nhiệt độ và áp suất rất cao.

Van bi inox 2 ngã

4 Các kiểu kết nối van bi 2 ngã

Sản phẩm van bi 2 ngã, thường sẽ có hai dạng kết nối chính là nối ren và mặt bích. Dạng nối ren thường dùng cho các hệ thống nhỏ, thường xuyên thay thế bảo dưỡng vì loại kết nối này có tính linh động cao, lắp đặt nhanh chóng. Còn kết nối mặt bích cho khả năng chắc chắn, hạn chế sự rò rỉ lưu chất, độ kín khít cao, thường sử dụng cho các hệ thống kích thước lớn, áp lực cao.

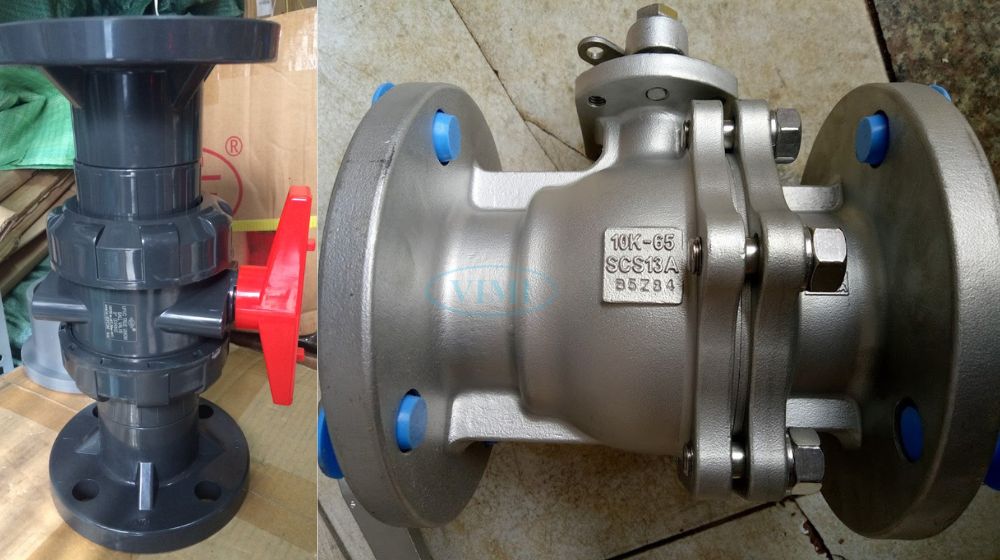

Dạng nối bích

Các kiểu kết nối van bi 2 ngã

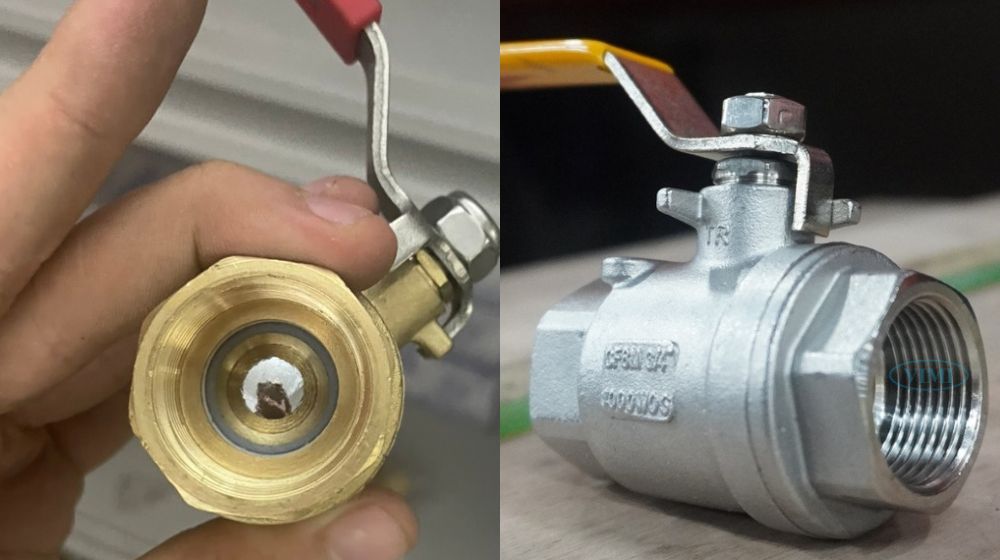

Dạng nối ren

Các kiểu kết nối van bi 2 ngã 3

Dạng nối rắc co

Các kiểu kết nối van bi 2 ngã 2

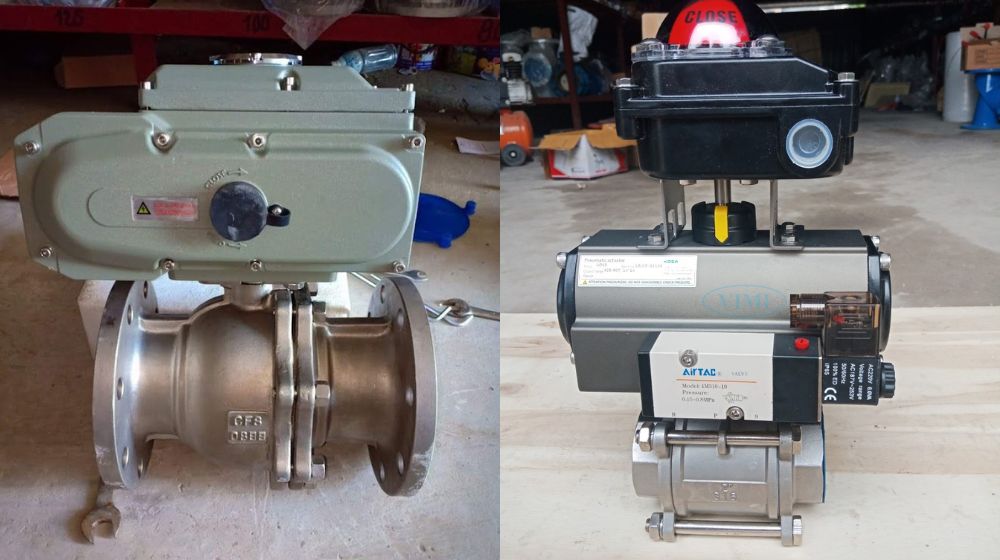

5 Van bi 2 ngã có phương pháp vận hành đa dạng

Chúng ta có thể điều khiển van bi 2 ngã theo một số các phương pháp như: tay gạt, tay quay, điều khiển tự động bằng điện hoặc khí nén. Mỗi phương pháp sẽ có ưu hoặc nhược điểm riêng, phù hợp với các nhu cầu sử dụng khác nhau.

Điều khiển bằng tay gạt

Van bi tay gạt phù hợp với các đường ống có kích thước giới hạn đến DN250 để đảm bảo người vận hành có thể thao tác đóng mở bằng tay.

Điều khiển bằng tay quay

Với các hệ thống, phương pháp tay gạt không thể đáp ứng hoặc khó khăn trong việc vận hành, chúng ta có thể sử dụng dòng van điều khiển băng tay quay để giảm lực cánh tay cho việc đóng mở van.

Điều khiển điện

Van bi điều khiển điện đóng mở theo hai cơ chế là ON/OFF hoặc tuyến tính. Bộ điều khiển điện có thể sử dụng điện áp 220V hoặc 24V giúp linh hoạt trong việc cấp nguồn cho van được thuận tiện hơn.

Điều khiển khí nén

Là dòng van bi kết hợp với bộ điều khiển khí nén, chuyển đổi năng lượng của khí nén thành chuyển động cơ học để vận hành van đóng mở. Van bi điều khiển khí nén có hai dạng là tác động đơn và tác động kép.

Van bi 2 ngã có phương pháp vận hành đa dạng

6 Các dạng cấu tạo thân van bi 2 ngã

Bộ phận thân van của van bi 2 ngax có thể được sản xuất bằng phương pháp đúc nguyên khối một thân van hoặc nhiều thân van ghép lại với nhau. Đa số các dòng van có kích thước lớn sẽ được chế tạo thành nhiều thân van. Số lượng thân van càng ít thì độ kín khít càng cao và tránh được sự rò rỉ từ các mối nối.

Van bi 2 ngã được phân loại theo số lượng thân van như sau:

Van bi 2 ngã 1 mảnh

Van bi 2 ngã 2 mảnh

Van bi 2 ngã 3 mảnh

Phân loại theo số lượng thân van

7 Ứng dụng trong nhiều lĩnh vực

Do là dòng van bi phổ biến nên van bi 2 ngã được sử dụng rất nhiều trên các hệ thống và môi trường sử dụng khác nhau, một số các hệ thống tiêu biểu như:

✰ Nhà máy cấp thoát nước, đập thủy điện

✰ Nhà máy xử lý nước thải, nước sạch

✰ Nhà máy chế biến thực phẩm, dược phẩm

✰ Nhà máy sản xuất nước giải khát, bia, rượu

✰ Nhà máy sấy, các lò hơi yêu cầu nhiệt độ cao

✰ Hệ thống hơi, khí, chất lỏng, hóa chất
