Van bi nhựa uPVC | Van bi nhựa rắc co giá #1 tại Vimi

Van bi nhựa uPVC hay còn gọi tắt là van bi uPVC là một trong những trong những loại van bi được sử dụng trong các đường ống cấp nước sinh hoạt cho đến những hệ thống công nghiệp liên quan đến nước sạch, nước thải, hóa chất,.. van kết nối theo kiểu dán keo hoặc là van bi nhựa rac co

1

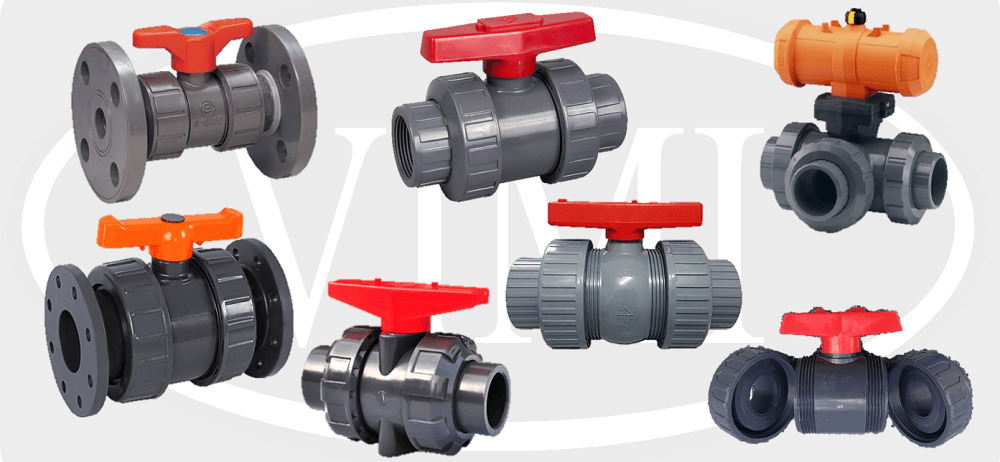

Van bi nhựa là gì? van bi nhựa uPVC là gì

Van bi nhựa tên tiếng anh là Plastic Ball Valve, là dòng van cùng chủng loại khác nhưng được chế tạo từ vật liệu nhựa (từ tay cầm, thân cho đến viên bi) với nhiều tính chất và ưu điểm. Vật liệu nhựa được sử dụng phổ biến nhất đó là nhựa uPVC, ngoài ra còn một số loại ít được sử dụng hơn đó là HDPE, PPR, cPVC hay PP.

Van bi nhựa uPVC là 1 trong nhiều dòng van bi nhựa tiêu biểu hiện nay, được làm từ vật liệu nhựa uPVC  và ứng dụng rộng rãi trong các hệ thống đường ống sinh hoạt gia đình, hệ thống tưới tiêu tự động hay các hệ thống đường ống công nghiệp trong các nhà máy.

2

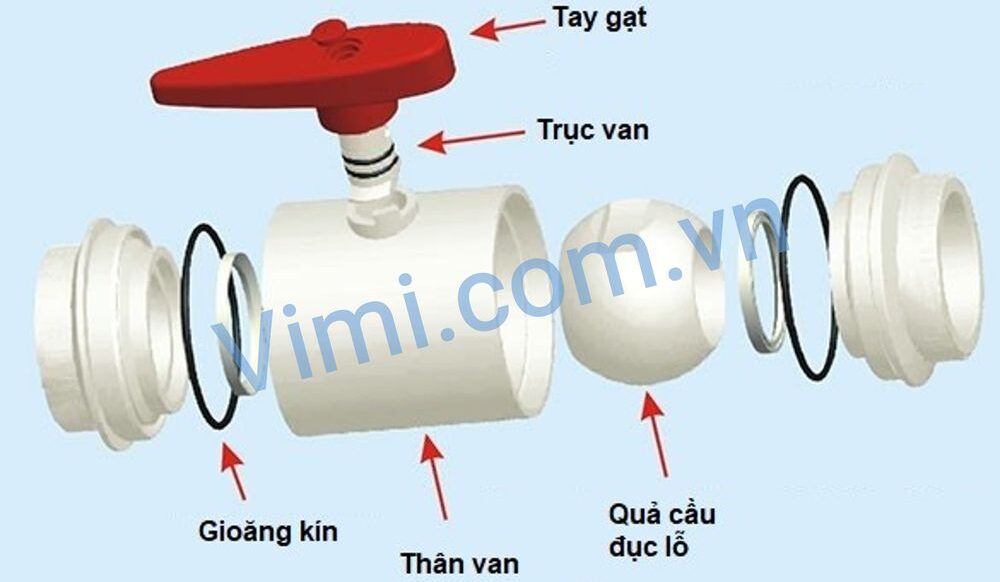

Cấu tạo và nguyên lý hoạt động của van bi nhựa

Về mặt cấu tạo và nguyên lý hoạt động của van bi nhựa upvc tương tự như các dòng van bi thông thường khác, đóng mở bằng cách thay đổi góc quay của bi van có khoét lỗ từ đó điều chỉnh đươc lưu lượng dòng chảy hoặc đóng mở hoàn toàn. Van bi nhựa rac co phù hợp cho các hệ thống đường ống nhỏ dân dụng hoặc những đường ống theo dây truyền quy mô công nghiệp, điều khiển tự động từ xa.

Tất cả các dòng van bi rac co, van bi nhựa upvc nói chung hay các van bi chế tạo từ vật liệu CPVC, PPR, PPH thì đều mang cùng một kiểu cấu tạo đơn giản, van được tạo nên từ số các bộ chính như hình trên, chi tiết từng bộ phân được liệt kê như sau

• Bộ phận truyền động: Là bộ phận giúp người sử dụng vận hành hoạt động của van bi nhựa rac co hoặc van bi nhựa upvc nói chung. Có nhiều loại bộ truyền động, đơn giản nhất là tay gạt, tay quay, một số van tự động hóa thì điều khiển tự động như van bi điều khiển khí nén hoặc van bi điều khiển điều khiển điện
• Thân van bi nhựa: Được làm từ nhựa uPVC, cPVC, hoặc nhựa uPVC tạo thành van bi upvc… phần thân dùng để bao bọc bi van và kết nối các đường ống với nhau, phần thân van bi còn lại kết nối với bộ truyền động ở trên
• Trục van – ty van: Là bộ phận dùng để truyền chuyển động từ bộ phận truyền đồng của van bi upvc sang bi của van làm cho bi van xoay quanh trục cho chất lỏng qua hoặc chặn
• Bi van: Là dạng quả bi được khoan một lỗ khoét, dùng để chắn dòng chảy, hoặc mở dòng chảy, hoặc điều tiết dòng chảy qua van bi nhựa upvc
• Gioăng làm kín: Gioăng được dùng để làm kín quả bi với thân van, giúp van kín khít và không cho rò rỉ lưu chất khi sử dụng van. Gioăng làm kín được chế tạo bằng các loại vật liệu Teflon, hoặc vật liệu PTFE, hoặc vitton.

3

Thông số kỹ thuật chính của van bi uPVC

Hiện nay tại Vimi đang cung cấp các dòng van bi uPVC, van cPVC, van bi nhựa rac co nói chung, phục vụ cho nhiều hệ thống công nghiệp liên quan đến hóa chất, nước sạch…Đây là các chủng loại van đơn giản nhất được ứng dụng rộng rãi nhất, bởi tính vận hành đơn giản không cần thêm thiết bị kèm theo, ngoài ra van có giá thành rẻ bậc nhất so với các loại van bi làm từ vật liệu khác cùng kích cỡ

Van có nhiều thông số khác nhau phụ thuộc vào chi tiết của từng nhà sản xuất hoặc vật liệu chế tạo nên thân van, dưới đây là thống kê tổng hợp về các thông số kỹ thuật

• Kích cỡ phổ biến: DN15 – DN300
• Chất liệu nhựa thân van: uPVC, cPVC, PPR, PPH, HDPE
• Kiểu kết nối của van bi nhựa: Mặt bích, rắc co
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI
• Chất liệu gioăng làm kín: PTFE, EPDM, viton
• Áp lực: PN16, PN10
• Nhiệt độ hoạt động: 0 ~ 80ºC
• Vận hành van bi nhựa rac co: Tay gạt, điều khiển điện, khí nén
• Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan,…
• Bảo hành: 12 tháng

4

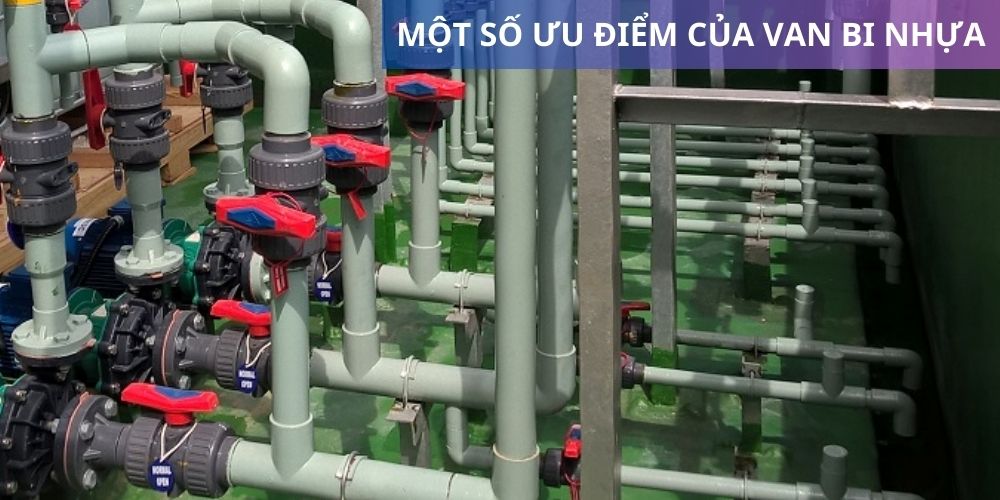

Ưu nhược điểm của van bi uPVC là gì

Van bi nhựa rac co nói riêng, cũng như van bi nhựa upvc và các loại van bi nhựa nói chung đều mang những ưu và nhược điểm chính của vật liệu nhựa, nổi bật trong nhiều đặc điểm thì ưu điểm chính của dòng van bi nhựa là

• Van bi nhựa uPVC, đặc biệt là van bi nhựa cPVC hay PPH có khả năng chống hóa chất và ăn mòn cao
• Tát cả các van bi nhựa uPVC đều chịu được điều kiện thời tiết khắc nghiệt
• Van bi uPVC có khả năng chống cháy ở mức giới hạn nhiệt nhất định
• Đặc biệt nổi bật khi van bi nhựa upvc chịu được cường độ điện lớn mà không bị phá vỡ cấu trúc
• Van thân vật liệu nhựa khó hòa tan trong các hóa chất hữu cơ

Nhược điểm lớn nhất của các dòng van bi nhựa upvc bao gồm cả van bi nhựa rac co đó là khả năng chịu nhiệt độ cao kém và độ bền cứng bị giới hạn

5 Van bi nhựa uPVC và van bi nhựa rac co vận hành bằng những cách nào

Nhằm đáp ứng nhu cầu khai thác sử dụng van bi nhựa rac co và van bi nhựa uPVC nói riêng (2 chủng loại được sử dụng nhiều nhất), tùy thuộc vào không gian vận hành hay lối đi cho người sử dụng đến để thao tác van mà các nhà sản xuất đã thiết kế ra các kiểu vận hành khác nhau để phù hợp tối đa các yêu cầu sử dụng

Van bi nhựa hiện nay được vận hành bằng cả cơ học chủ yếu với các van kích thước nhỏ và vận hành tự động với các van có kích thước lớn hoặc việc vận hành bằng tay không thuận lợi nên được áp dụng nhiều phương pháp vận hành khác nhau

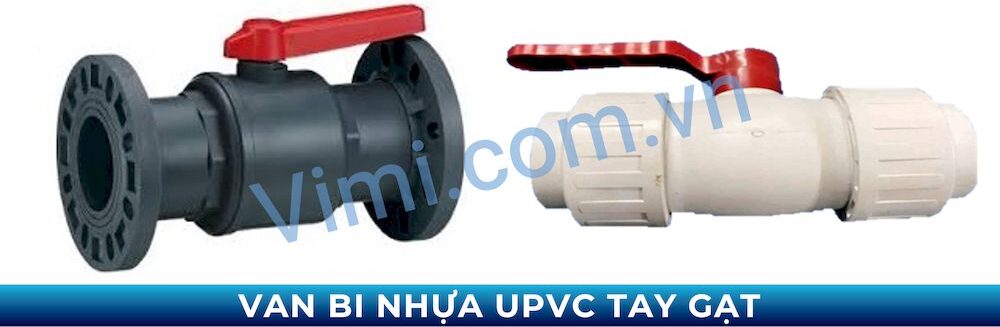

5.1 Van bi nhựa rac co tay vặn hay tay gạt

Van bi nhựa rac co nói chung và van bi nhựa uPVC nói riêng phần lớn sử dụng hình thức vận hành bằng tay để gạt tay van một góc 90° thực hiện quá trính đóng mở van, đây là cơ chế hoạt động thông dụng và dễ dàng sử dụng nhất từ xưa tới nay.

Van bi tay gạt có giá thành rẻ so với các loại van sử dụng cách vận hành khác có cùng vật liệu và cùng kiểu kết nối

Kiểu van bi nhựa rac co sử dụng tay gạt phần lớn chỉ sử dụng đến kích thước DN100

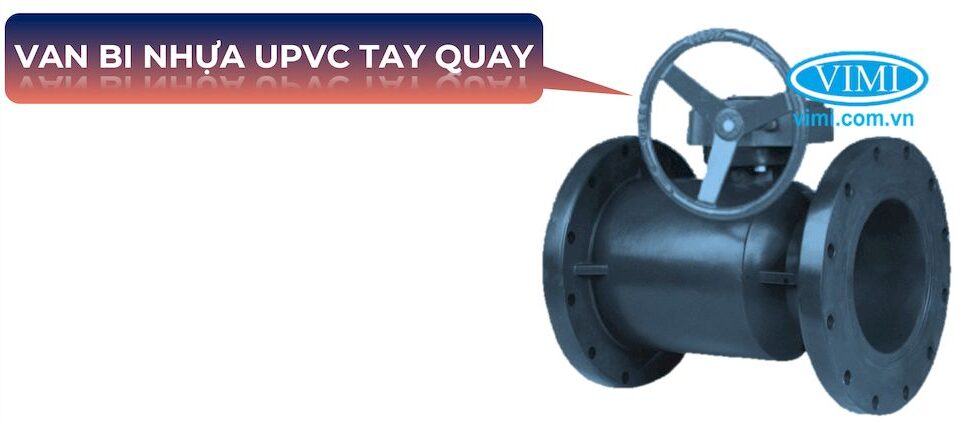

5.2 Van bi nhựa uPVC tay quay

Van bi nhựa rac co không áp dụng kiểu tay quay, phương pháp vận hành tay quay của van bi uPVC chủ yếu dùng trong các trường hợp cần một lực tác động lớn, khi đó phương pháp vận hành bằng tay gạt sẽ không còn phù hợp mà thường sẽ sử dụng dạng tay quay để đảm bảo quá trình vận hành van bi uPVC diễn ra dễ dàng và hiệu quả hơn trên các thân van kích cỡ lớn từ DN150 ~ DN200

5.3 Van bi nhựa rac co có vận hành tự động điện được không

Đối với dòng van bi nhựa rac co chúng ta thường thấy chúng được vận hành bằng tay vặn hoặc tay gạt, hai dạng này chủ yếu được sử dụng cho các dòng van bi uPVC có kích thước nhỏ, nhằm đảm bảo khả năng vận hành cho người sử dụng.

Cũng là van bi nhựa rac co nhưng khi van được lắp đặt ở những vị trí rất không thuận lợi cho việc vận hành bằng con người, hoặc môi trường nơi lắp van gây độc hại cho người vận hành thì việc áp dụng phương pháp vận hành tự động bằng điện trên các van bi nhựa rac co cũng là lựa chọn hàng đầu

Ngoài ra các van bi uPVC cỡ lớn (ngoại cỡ) thường cũng áp dụng giải pháp vận này tự động điện để thay sức người. Khi đó van bi nhựa uPVC sẽ có hai cơ chế đóng mở phổ biến là ON/OFF hoặc tuyến tính

5.4 Van bi uPVC vận hành bằng khí nén

Kể cả là van bi nhụa rac co cỡ nhỏ thì quá trình đóng mở bằng động cơ điện vẫn diễn ra chậm, đó là nhược điểm chính mà nhiều đơn vị thiết kế chọn giải pháp vận hành van bi uPVC bằng động cơ khí nén. Khi đó van bi nhựa uPVC được lắp thêm bộ điều khiển khí nén cố định trên trục van, khi chúng ta cấp khí nén cho bộ điều khiển, piston dịch chuyển tạo ra cơ năng tác động trực tiếp lên trục van làm cho van bi xoay một góc 90°.

6 Van bi nhựa rac co có loại 3 cửa không

Khi nhắc tới van bi nhựa rac co, hoặc kể cả van bi uPVC thì hầu hết mọi người đều nghĩ tới kiểu một đầu nước vào và một đầu nước ra. Thực tế thì van bi nhựa uPVC có hai dạng chính đó là dạng 2 ngã (2 cửa) và 3 ngã (3 cửa), trong đó dòng sản phẩm 2 ngã được sử dụng nhiều hơn

6.1 Van bi nhựa rac co 2 cửa thông thường

Van bi nhựa rac co thông thường là dòng 2 ngã, hay 2 cửa bao gồm một cửa cho lưu chất vào và một cửa cho lưu chất ra, đây đặc trưng của dòng van bi thông thường. Bi van bên trong được đục lỗ xuyên tâm, khi xoay sẽ tạo ra đường cho dòng chảy đi qua van bi rac co hoặc bị chặn lại để thực hiện chức năng đóng mở hoặc điều tiết lưu chất

6.2 Van bi nhựa rac co 3 cửa đặc biệt

Van bi nhựa rac co 3 ngã có một điểm khác so với dòng 2 ngã đó là dòng van này được thiết kế với ba cửa, cho phép dòng lưu chất có thể đi qua cả ba cửa hoặc có thể đóng một cửa chỉ cho lưu thông qua hai cửa còn lại.

7 Ngoài van bi nhựa rac co còn có loại kết nối nào khác

Van bi nhựa rac co được các nhà sản xuất thiết kế tương đối đầy đủ các phương pháp kết nối phổ biến như: nối bích, nối hàn, rắc co… Mỗi kiểu kết nối mang lại những ưu điểm và lợi thế riêng nếu chúng ta biết cách áp dụng kiểu kết nối đó đúng cách

7.1 Van bi nhựa rac co kiểu kết nối phổ biến nhất

Van bi nhựa rac co là loại van khá phổ biến trên thị trường, kết nối rắc co phù hợp với các đường ống có kích thước nhỏ và vừa. Van bi nhựa rắc co được sử dụng rộng rãi không chỉ trong dân dụng mà trong các nhà máy hoá chất, xử lý nước thải, hệ thống nước sạch… đều được ứng dụng

7.2 Van bi uPVC nối ren

Kiểu kết nối ren của van bi nhựa uPVC và kiểu nối ren của van bi nhựa rac co là 2 kiểu kết nối mà người mua và người bán rất dễ nhầm lẫn với nhau. Hãy lưu ý rằng van bi nhựa rac co có kiểu dán keo và kiểu nối ren, còn van bi uPVC nối ren cần phải chỉ định nói rõ khi mua hàng là có rắc co hay không

7.3 Van bi nhựa uPVC dán keo

Kiểu dán keo của van bi nhựa uPVC là kiểu kết nối đơn giản bậc nhất, tiết kiệm nhất vì chỉ cần thoa keo là chúng ta ngay lập tức kết nối được van bi nhựa uPVC với ống. Lưu ý với kiểu kết nối này, khi cần tháo van để kiểm tra hoặc thay thế bắt buộc chúng ta sẽ phải cắt đầu ống kết nối với van

7.4 Van bi nhựa uPVC kết nối bằng mặt bích

Kết nối bích của van bi uPVC cho khả năng chắc chắn, hạn chế được sử rò rỉ và phù hợp cho các hệ thống đường ống kích thước lớn thì kiểu nối ren có tính linh động cao, giúp cho việc thi công lắp đặt được nhanh chóng hơn, thay thế bảo dưỡng dễ dàng, được sử dụng nhiều cho các hệ thống vừa và nhỏ.

Dòng van bi uPVC kết nối kiểu mặt bích thường dùng cá hệ thống kích thước lớn, chịu được áp lực làm việc cao, tránh tình trạng xảy ra sự cố trên hệ thống khi làm việc.

8 Ngoài van bi nhựa uPVC thì còn có những vật liệu nhựa phổ biến nào

Trên thị trường hiện nay khi nhắc tới van bi nhựa chúng ta liên tưởng ngay đến van bi nhựa uPVC, bởi dòng vật liệu này đơn giản dễ chế tạo và có giá thành rẻ hơn hầu hết các loại vật liệu nhựa khác, thực tế thì các loại van làm từ vật liệu nhựa khác dưới đây ít được sử dụng

8.1 Van bi nhựa rac co HDPE

Ngày nay tại Việt Nam chúng ta, không chỉ van bi uPVC mà van bi nhựa rac co làm từ vật liệu HDPE đã được nhiều đơn vị trong nước gia công, chế tạo và cung cấp ra thị trường với nhiều nhãn hiệu như Bình Minh, Dekko,…

8.2 Van bi nhựa rac co PPR

Không chỉ van bi uPVC hay van làm từ vật liệu HDPE, với công nghệ ngày càng phát triển có nhiều nhãn hiệu sản xuất ống và phụ kiện nhựa lớn cũng đã cho ra mắt nhiều mẫu van bi nhựa rac co làm từ vật liệu PPR, tiêu biểu là nhựa Tiền Phong và nhựa Bình Minh

8.3 Van bi nhựa rac co cPVC

Khác với van bi uPVC hoặc van làm từ hai loại vật liệu trên, van bi nhựa rac co cPVC là loại van bi nhựa chịu nhiệt chủ yếu được nhập khẩu từ nước ngoài mà tiên phong là các nước công nghiệp phát triển như Nhật Bản, Hàn Quốc và các nước đang phát triển như Đài Loan và Trung Quốc

8.4 Van bi nhựa rac co PP

Với van bi nhựa rac co làm từ vật liệu PPH thì đây là dòng van chịu hóa chất đặc biệt có khả năng chống ăn mòn hóa chất với những loại hóa chất chuyên dụng ở nồng độ và nhiệt độ cao, lưu chất mà dòng van bi uPVC không thể đáp ứng được yêu cầu kỹ thuật

9 Ứng dụng của van bi uPVC

Ứng dụng của van bi uPVC nhiều nhất là trong các hệ thống dân dụng, đến những hệ thống nước thải có thành phần hóa chất (loãng) ở các nhà máy công nghiệp, các khu chế xuất, hay các nhà máy

Hiện nay ta có thể ứng dụng van bi uPVC, van bi nhựa rac co thân là nhựa cPVC, PPR, HDPE trong các hệ thống công nghiệp như

• Sử dụng đóng mở điều tiết nước sạch, sử dụng phổ biến loại van nhựa PPR
• Sử dụng trong các hệ thống vận hành dòng lưu chất hóa học, các van bi nhựa rac co được làm từ vật liệu nhựa chuyên dụng
• Hệ thống tưới tiêu, đài phun nước… có thể sử dụng van bi nhựa rac co HDPE
• Sử dụng van bi nhựa rac co nói chung trong các nhà máy và công trình dân dụng.
• Van bi nhựa rac co thân nhựa PP trong các hệ thống dây chuyền sản xuất thực phẩm, nước giải khát.

10 Tổng kho van bi uPVC có van bi nhựa rac co và nhiều loại khác

Với nhu cầu sử dụng van bi uPVC ngày càng nhiều đặc biệt là van bi nhựa rac co, công ty liên tục nhập kho các loại van bi nhựa uPVC từ các quốc gia khác nhau, nhằm đáp ứng nhu cầu của nhiều dự án công nghiệp cũng như các dự án nhà dân dụng

Trong các loại van bi uPVC, Vimi tồn kho số lượng lớn nhất vẫn là van bi nhựa rac co bởi kiểu kết nối này rất thông dụng và quan trọng hơn cả là trong quá trình tháo van để kiểm tra và thay thế vô cùng tiện lợi và nhanh chóng

Kho van bi uPVC của chúng tôi đang tồn kho sẵn các loại van bi nhựa rac co ở cả Hà Nội và Hồ Chí Minh với các kích cỡ từ DN15 đến DN100, sẵn sàng cung ứng tới công trình xây dựng và công nghiệp trong các nhà máy khắp cả nước

Với các sản phẩm van nhựa ngoài van bi uPVC chúng tôi còn cung cấp các chủng loại khác như van bướm nhựa, y lọc nhựa, van 1 chiều nhựa… nên công ty đang liên kết cùng với hệ thống vận tải của cả nước giúp việc giao hàng trở nên vô cùng nhanh chóng và thuận tiện
