Sản phẩm van bi có nhiều dạng vận hành khác nhau, trong đó có dòng van điều khiển tự động sử dụng bộ điều khiển khí nén được ứng dụng khá phổ biến. Van bi điều khiển khí nén nói chung hay van bi khí nén Kosaplus nói riêng có ưu điểm so với dòng van bi điện đó là khả năng vận hành đảm bảo an toàn và giá thành sản phẩm rẻ hơn.

1 Thương hiệu van Kosaplus – xuất xứ Hàn Quốc

Đây là dòng van được sản xuất bởi thương hiệu van Kosaplus, một thương hiệu mà phần lớn những người hay sử dụng van đều biết đến. Kosaplus là một trong các thương hiệu uy tín trong lĩnh vực sản xuất van khí nén hàng đầu tại Hàn Quốc.

Hơn nữa, Hàn Quốc lại là quốc gia có nền công nghiệp hiện đại và phát triển, để có một chỗ đứng nhất định ở thị trường quốc gia này thì đòi hỏi chất lượng và yêu cầu kỹ thuật rất cao. Do đó chúng ta có thể thấy được các sản phẩm của Kosaplus đã phải vượt qua rất nhiều những yêu cầu khắt khe tại thị trường công nghiệp hiện đại và phát triển này để khẳng định được độ uy tín của thương hiệu.

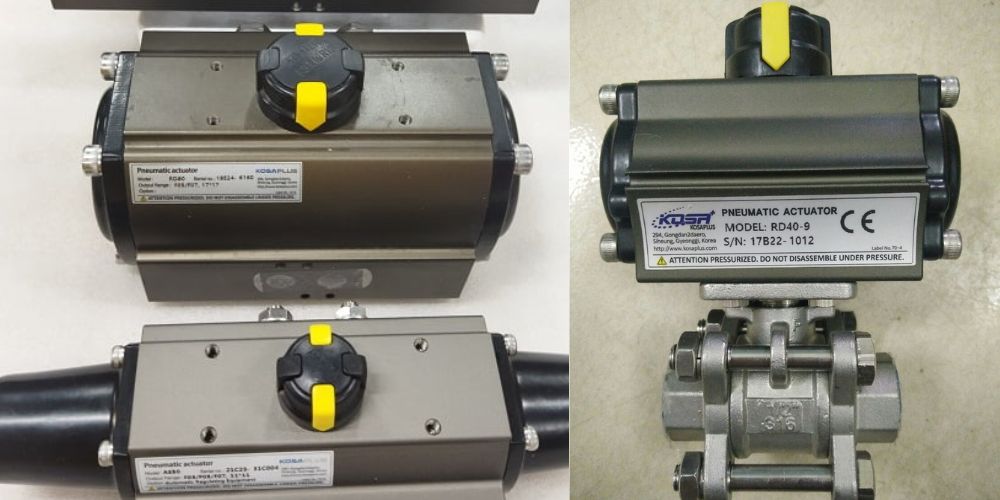

Van bi gang khí nén tuyến tính Kosaplus có xuất xứ từ Hàn Quốc

2 Cấu tạo van bi khí nén Kosaplus

Van bi điều khiển khí nén gồm hai bộ phận riêng biệt: phần van bi cơ học và bộ điều khiển bằng khí nén. Trên thân van được thiết kế phần giá để gắn với bộ điều khiển khí nén và được cố định lại bằng bốn bulong ở bốn góc.

Van bi cơ học

Cấu tạo của phần này gồm một số các chi tiết như sau:

  • Thân van: được làm từ nhựa, inox cao cấp, gia công và kết nối chính xác
  • Trục van: có công dụng truyền lực tác động xoay từ bộ điều khiển điện tới bi van để tạo trạng thái đóng mở của van.
  • Bi van: được khoan lỗ xuyên tâm theo kích thước tiêu chuẩn của van và đường ống.
  • Gioăng làm kín: Được làm từ Teflon (PTFE) giúp van giữ được độ kín khít, không bị rò rỉ dòng chảy khi van ở trạng thái đóng hoàn toàn.
  • Và một số các chi tiết khác như bu lông, đai ốc, vòng đệm trục,..v..v..

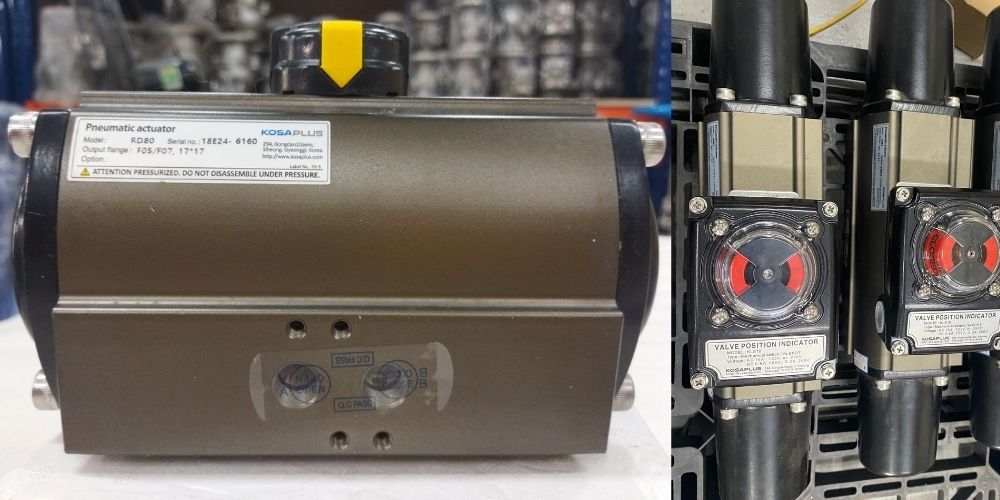

Bộ điều khiển khí nén

Bộ truyền động khí nén có cấu tạo gồm ba phần chính:

  • Vỏ bộ khí nén: Vỏ bộ khí nén được làm bằng hợp kim nhôm, hợp kim thép…
  • Pít tông: Pít tông của bộ điều khiển khí nén có bánh răng để kết nối với trục
  • Trục: Trục bộ điều khiển khí nén có các bánh răng kết nối với pít tông

Đầu khí nén được chia ra làm hai dạng đó là tác động đơn và tác động kép. Đối với bộ điều khiển khí nén tác động đơn thì có lò xo phản hồi thiết kế ở hai đầu.

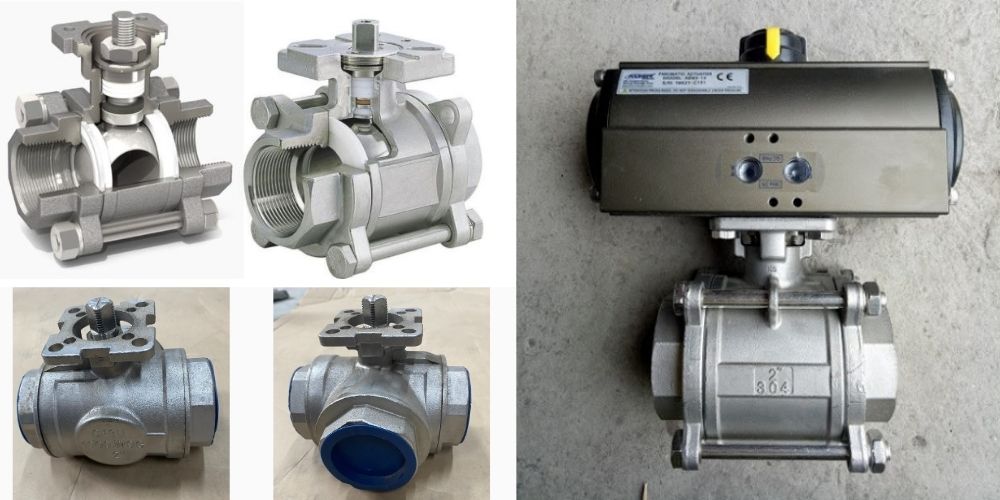

Cấu tạo van bi inox điều khiển khí nén

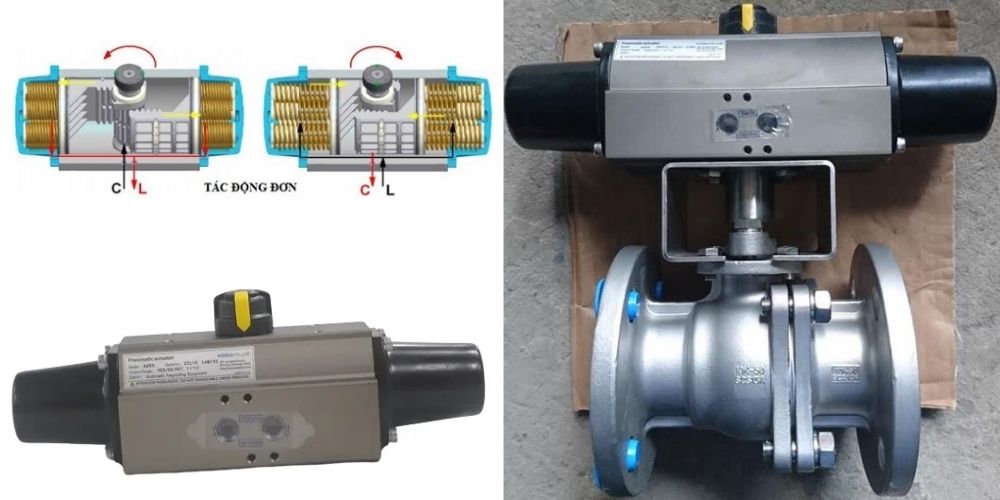

Dạng tác động đơn

Tác động đơn là dạng tác động một lần. Bộ điều khiển khí nén này chỉ cần tác động một lần khí vào là van mở. Khi dừng cấp khí thì hai lò xo ở hai bên sẽ phản hồi lại và đẩy van bi đóng như vị trí ban đầu.

Van bi điều khiển khí nén tác động đơn có giá thành cao và tuổi thọ thấp hơn van bi điều khiển khí nén tác động kép.

Phân loại theo bộ chuyển động

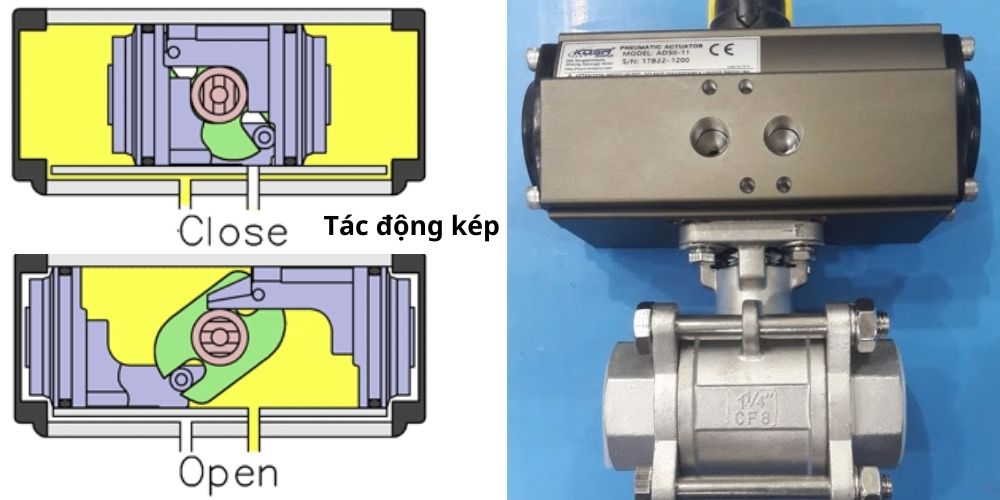

Dạng tác động kép

Đây là dạng van thông dụng hơn, giá thành rẻ và độ bền cao hơn van bi điều khiển khí nén tác động đơn.

Bộ điều khiển khí nén có hai lỗ để cấp khí vào là A và B. Khi cấp khí vào lỗ A thì van mở. Khi cấp khí vào lỗ B thì van đóng.

Phân loại theo bộ chuyển động 2

3 Phương pháp vận hành van bi khí nén Kosaplus

Như các dòng sản phẩm van bi điều khiển khí nén khác, van bi khí nén Kosaplus có hai kiểu đóng mở chính là dạng ON/OFF và tuyến tính.

Van bi khí nén Kosaplus điều khiển ON/OFF

Kiểu đóng mở này thường sử dụng cả hai loại van bi điều khiển khí nén với bộ tác động đơn, hoặc với bộ tác động kép.

Van điều khiển khí nén với vai trò là đóng và mở dòng, không có chức năng điều tiết dòng chảy

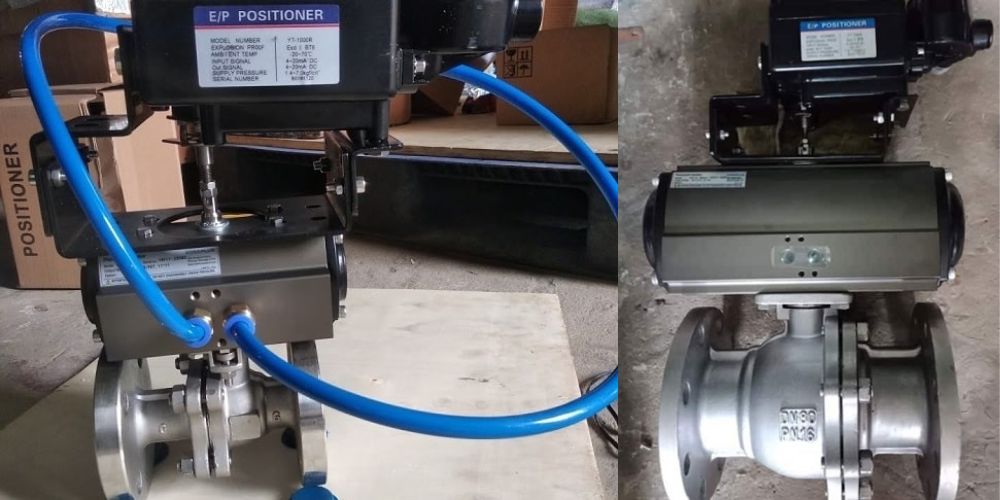

Van bi khí nén Kosaplus điều khiển tuyến tính

Van bi khí nén này được kết hợp với bộ điều khiển tuyến tính. Bộ điều khiển tuyến tính có tác dụng điều khiển lưu lượng khí nén đến tủ điều khiển PLC, dùng tín hiệu điện 4 – 20mA để đóng mở van với các góc khác nhau.

Van bi inox khí nén tuyến tính Kosaplus 7

4 Kiểu kết nối van bi khí nén Kosaplus

Van bi khí nén Kosaplus được thiết kế sử dụng các dạng kết nối thông thường đó là mặt bích, nối ren hay nối rắc co để phù hợp với hầu hết các hệ thống công nghiệp và dân dụng hiện nay.

Van bi khí nén Kosaplus nối ren

Một trong những kiểu kết nối có tính linh động và dễ dàng thi công lắp đặt nhất đó là kết nối ren. Loại kết nối này cho quá trình thi công lắp đặt cực kì nhanh chóng và dễ dàng. Kết nối ren phù hợp với các hệ thông có tính linh động, hay phải tháo lắp. Tuy nhiên loại kết nối này chủ yếu chỉ được áp dụng cho các loại kích thước nhỏ từ DN50 trở xuống.

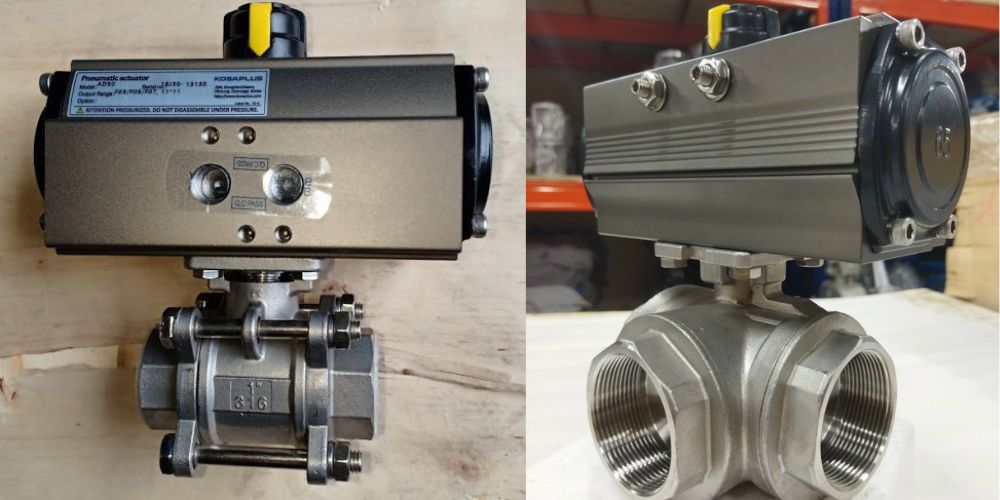

van bi inox 3 nga điều khiển khí nén kosplus 1

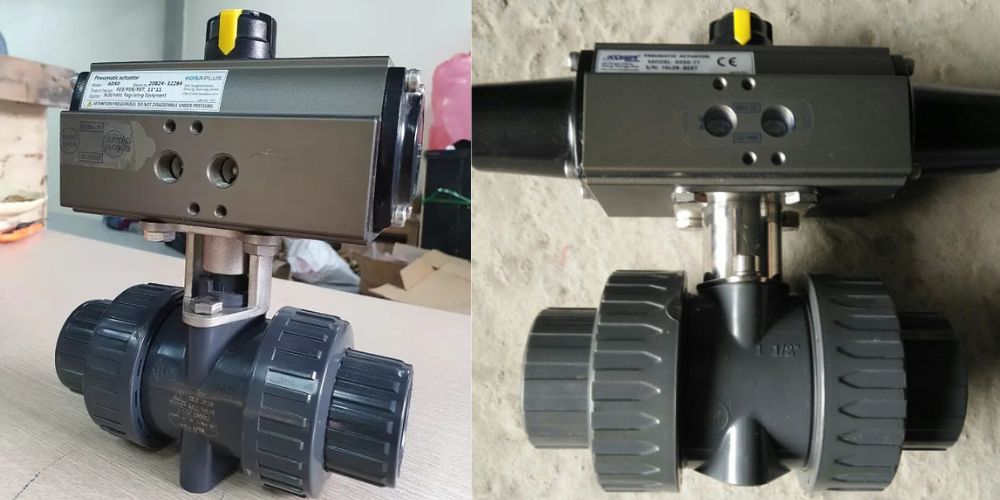

Van bi khí nén Kosaplus rắc co

Kết nối rắc co chủ yếu áp dụng cho dòng van bi nhựa, dùng nhiều cho các hệ thống đường ống nhựa hoặc các hệ thống kích thước nhỏ trong công nghiệp và dân dụng, các hệ thống dẫn hoá chất. Kết nối rắc co giúp dễ dàng lắp đặt, thay thế nhanh chóng.

Van bi khí nén Kosaplus rắc co

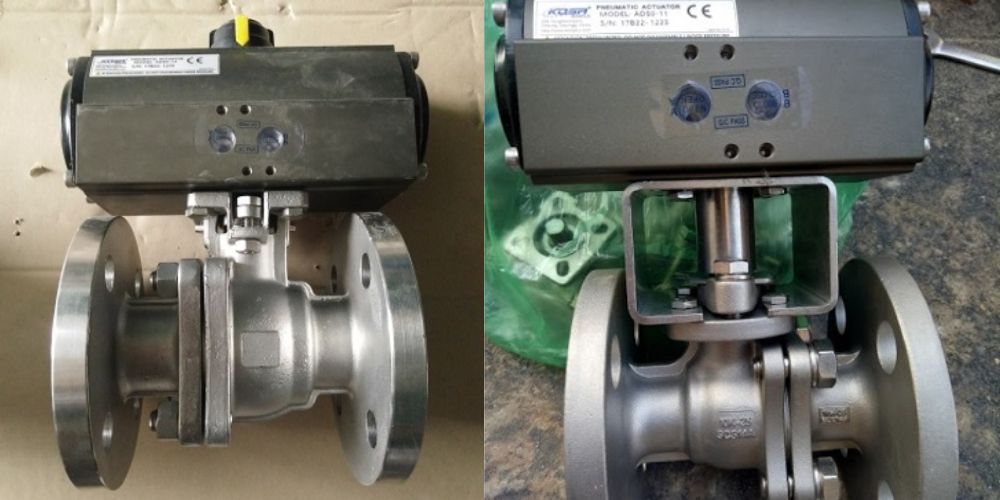

Van bi khí nén Kosaplus mặt bích

Có thể nói kết nối bích là loại kết nối được sử dụng phổ biến nhất trong các loại kết nối van công nghiệp hiện nay. Kết nối bích cho độ chắc chắn và ổn định rất cao. Loại kết nối bích cho khả năng chịu được áp lực cao và chống được các tác động rung lắc tốt mà không dễ bị hở. Dòng van bi khí nén mặt bích sử dụng chủ yếu cho các loại kích thước từ DN50 trở lên.

van bi nhựa điều khiển khí bằng khí nén kosaplus han quoc bich 3

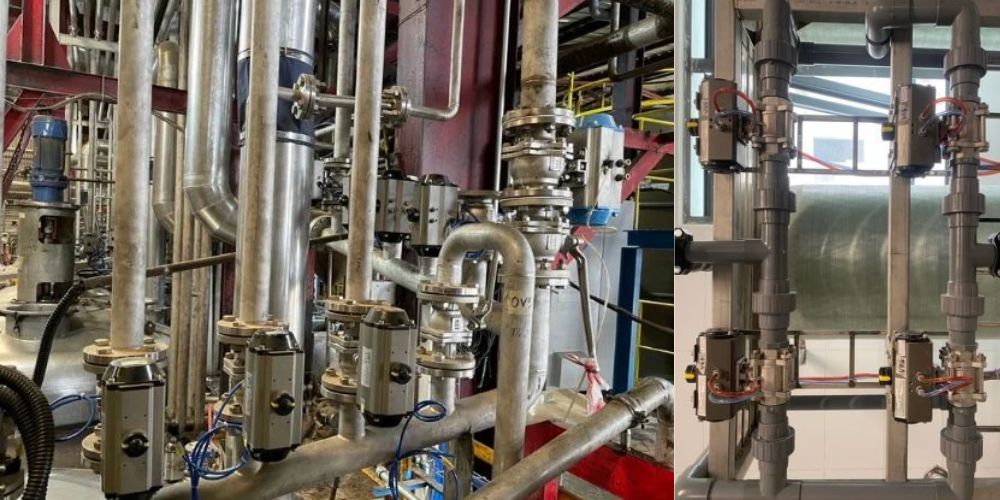

5 Van bi khí nén Kosaplus đa dạng ứng dụng

Van bi khí nén Kosaplus với nhiều ưu điểm như khả năng đóng mở nhanh (1s), hoạt động đảm bảo an toàn trong các môi trường làm việc ẩm ướt hoặc tiếp xúc trực tiếp với thời tiết bên ngoài. Van bi khí nén có giá thành rẻ hơn nhiều so với dòng van bi điện, do đó cũng dễ hiểu khi loại van bi khí nén này được ứng dụng trên nhiều các hệ thống và môi trường làm việc khác nhau:

Trong các hệ thống nhà máy xử lí nước sạch, nước thải

Trong các nhà máy lọc hoá dầu, khí

Trên các hệ thống khí nén, khí gas

Trên các nhà máy hoá chất, và các trên các đường ống dẫn môi chất khác

Sử dụng trong các nhà máy chế biến thực phẩm hay đồ uống như bia rượu, nước ngọt

Van bi nhựa điều khiển bằng khí nén Haitima Đài Loan nối rắc co 8

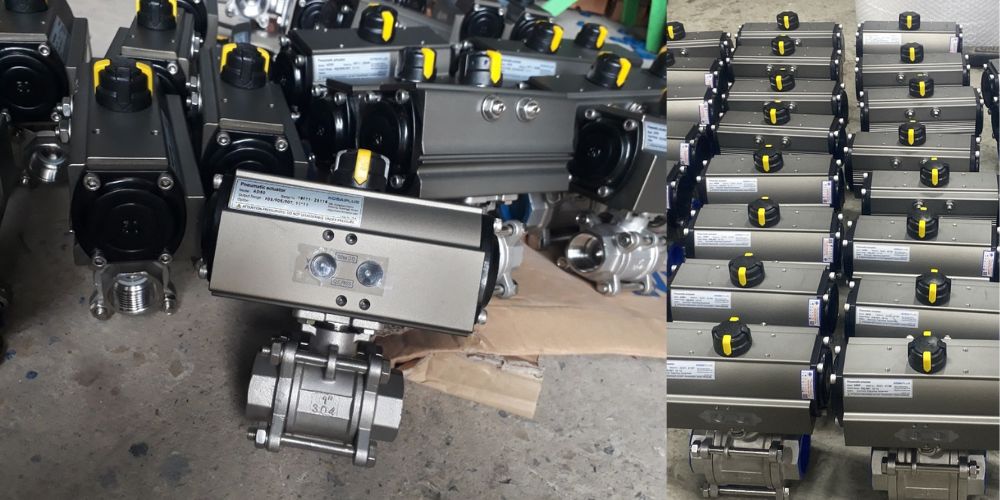

6 Kho chuyên cung cấp van bi khí nén số lượng lớn

Vimi là đơn vị chuyên cung cấp các sản phẩm van bi khí nén Haitima nhập khẩu chính hãng Đài Loan và các các sản phẩm van công nghiệp khác. Với hệ thống kho hàng rộng, nhiều cơ sở chi nhánh, hàng luôn sẵn kho số lượng lớn, nhiều loại kích cỡ khác nhau, cam kết có thể đáp ứng được đầy đủ mọi nhu cầu và mọi đối tượng khách hàng khác nhau.

Hiện nay chúng tôi đang cung cấp sản phẩm cho nhiều các dự án khác nhau khắp cả nước, đặc biệt là các dự án trọng điểm như: KCN Đồng Văn, KCN Bình Xuyên, Hạp Lĩnh, Thăng Long… Các sản phẩm đều được bảo hành chính hãng 12 tháng, chứng nhận CO-CQ đầy đủ. Liên hệ hotline 0972.881.852 để được tư vấn và báo giá đầy đủ nhất.
