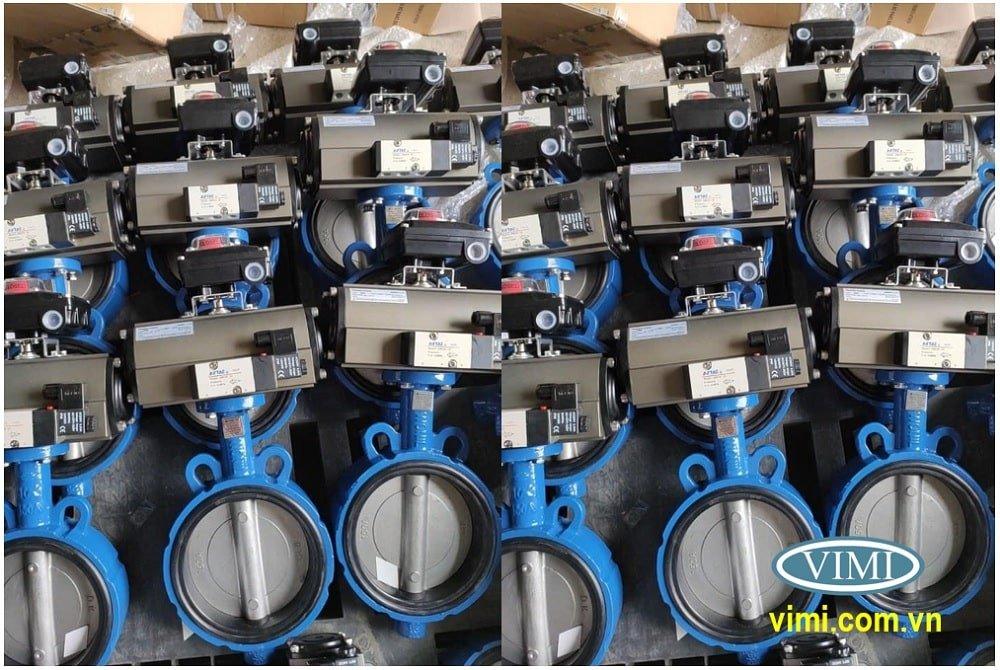

Van bướm khí nén kèm công tắc giám sát

Van bướm khí nén kèm công tắc giám sát là một trong những sản phẩm được sử dụng khá nhiều trong thực tế. Bởi ngoài những ưu điểm vượt trội như độ an toàn cao, đóng mở nhanh, chi phí đầu tư rẻ,… nó còn có thêm phần báo vị trí đóng mở về tủ, rất thuận tiện trong quá trình vận hành và sử dụng.

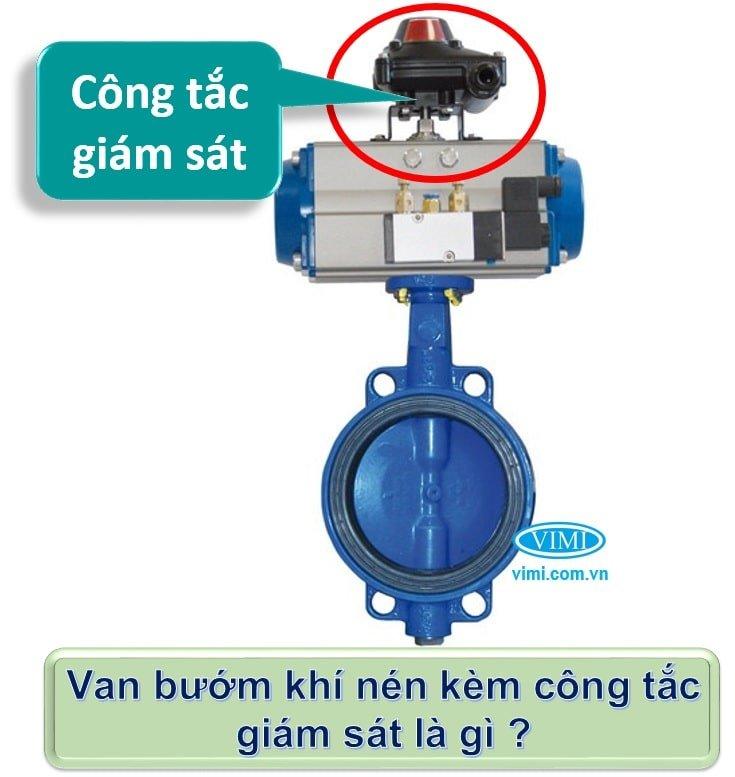

1. Van bướm khí nén kèm công tắc giám sát là gì?

Là thiết bị van điều khiển bằng khí nén – van đóng mở hoàn toàn tự động sử dụng khí nén để điều khiển, tuy nhiên sản phẩm có lắp thêm 1 công tắc giám sát có thể báo và hiển thị vị trí đóng hoặc mở giúp cho quá trình sử dụng và vận hành thuận lợi và hiệu quả hơn.

Thiết bị van bướm nói chung và van bướm điều khiển khí nén nói riêng với ưu điểm rất lớn là thân gọn nhẹ, kết cấu đơn giản và vì thế nó có thể lắp đặt ở nhiều vị trí và kể cả những vị trí mà mắt thường không thể quan sát được. Ngoài ra, việc lắp thêm công tắc giám sát cho loại van bướm khí nén này giúp cho người vận hành có thể điều khiển van và biết rõ van đang ở vị trí đóng hay vị trí mở cho dù van bướm khí nén được lắp đặt ở bất kỳ nơi nào.

Tên tiếng anh của sản phẩm : butterfly valve with pneumatic actuator and positioner

Loại van bướm điều khiển khí nén này không phải bất kỳ đơn vị nào cũng cần thiết phải sử dụng. Chúng ta chỉ sử dụng khi cần thiết phải biết vị trí đóng và mở của van bướm khí nén. Vì vậy trong quá trình lựa chọn các bạn cũng nên cân nhắc sử dụng, giúp giảm chi phí ban đầu.

2. Cấu tạo của van bướm khí nén kèm công tắc giám sát

Cũng cần phải lưu ý rằng, van bướm khí nén kèm công tác giám sát là một sản phẩm không đồng bộ. Nó là sản phẩm gồm nhiều bộ phận lắp ghép lại với nhau. Cấu tạo của nó gồm 3 phần chính:

1. Thân van bướm ( Butterfly valve )
2. Bộ tác động khí nén ( Pneumatic actuator )
3. Bộ báo và hiển thị vị trí ( Limit swith box)

Cũng cần phải hiểu rằng: Chúng ta hoàn toàn có thể lắp lẫn giữa 3 bộ phận trên giữa các thương hiệu, các hãng sản xuất với nhau để có thể chọn được sản phẩm có chi phí tối ưu nhất.

2.1 Van bướm

Van bướm có thể nói là thành phần quan trọng bậc nhất trong sản phẩm, bởi vì nó tiếp xúc trực tiếp với môi trường sử dụng. Các bạn có thể chọn vật liệu van bướm khác nhau như: gang, thép, inox, nhựa….Và tất nhiên cũng có nhiều thương hiệu sản xuất loại van bướm này. Các bạn có thể lựa chọn tùy thuộc vào nhu cầu của mình.

2.2 Bộ tác động khí nén

Là phần điều khiển, là phần tác động giúp cho van bướm có thể đóng hoặc mở theo đúng nhu cầu. Thông thường sẽ có 1 hãng chuyên sản xuất bộ tác động khí nén này nhằm đảm bảo chất lượng và độ chuyên sâu về kỹ thuật. Và chúng ta cũng có thể lựa chọn các nhà sản xuất khác nhau để sử dụng.

2.3 Bộ báo – hiển thị vị trí

Đây là bộ phận chính nhất trong sản phẩm này, nó không phải là bộ phận quan trọng nhất, nhưng là riêng biệt nhất. Nó giúp cho đơn vị sử dụng và vận hành van bướm khí nén có thể biết được vị trí đóng hay mở của van nhờ quan sát bằng mắt thường. Hoặc có thể báo tín hiệu đến trung tâm điều khiển. Và hiện nay cũng có nhiều hãng sản xuất thiết bị này, tuy nhiên những đơn vị sản xuất được bộ tác động khí nén thường sẽ sản xuất kèm bộ phận này.

3. Thông số kỹ thuật chi tiết

Như phần cấu tạo có thể thấy rõ 3 bộ phận của sản phẩm van bướm điều khiển khí nén kèm công tắc giám sát. Và sau đây là thông số kỹ thuật chi tiết của nó:

» Van bướm

• Kích thước: phổ biến từ DN50-DN1200
• Vật liệu chế tạo: gang, gang dẻo, thép, inox, nhựa
• Nhiệt độ tối đa: tùy vào từng vật liệu sẽ có nhiệt độ khác nhau từ 0 độ C – 250 độ C
• Gioăng làm kín: cao su, teflon, PTFE, v.v..
• Áp lực cho phép: PN10, PN16, PN25
• Kiểu lắp: kẹp, tai bích, 2 mặt bích
• Môi trường sử dụng: chất khí – khí gas, khí nén, không khí; chất lỏng – nước sạch, nước thải, hóa chất, dược phẩm, đồ uống; chất rắn dạng bột – xi măng, cát, bột các loại,…
• Tiêu chuẩn lắp đặt: theo tiêu chuẩn BS, DIN, ANSI, JIS, v,v…..
• Xuất sứ: Hàn Quốc, Đài Loan, Nhật, Malaysia, Thổ Nhĩ Kỳ, Trung Quốc

» Bộ Pnuematic actutor

• Chất liệu: Hợp kim nhôm
• Áp lực khí nén 3bar ~ 8bar
• Nhiệt độ làm việc: 0 – 60 độ C
• Model: AD-40, AD-50, AD-65, AD-80, AD-100, AD-125,  HTD-32, HTD-52, HTD-63, HTD-80…
• Xuất xứ: Hàn Quốc, Đài Loan
• Hãng sản xuất: KOSAPLUS, Haitima, Jaki, HP, Sypa…
• Kiểu tác động: Tác động kép, tác động đơn

» Bộ hiển thị – báo vị trí

• Model: ALS1X, ALS3X, KLS10
• Chất liệu chế tạo: hợp kim nhôm, sơn phủ Epoxy
• Trục: thép không rủ tiêu chuẩn NAMUR
• Tiêu chuẩn kháng nước: IP67
• Đầu vào cáp kép: 2 x ½ NPT, M20, PG13.5, PF ½ , PT ½
• Nhiệt độ làm việc: -20⁰C – 80⁰C
• Chỉ số báo vị trí: 0 ~ 90⁰C
• Giá đỡ theo tiêu chuẩn: ISO 5211
• Nguồn điện áp: 24V, 220V

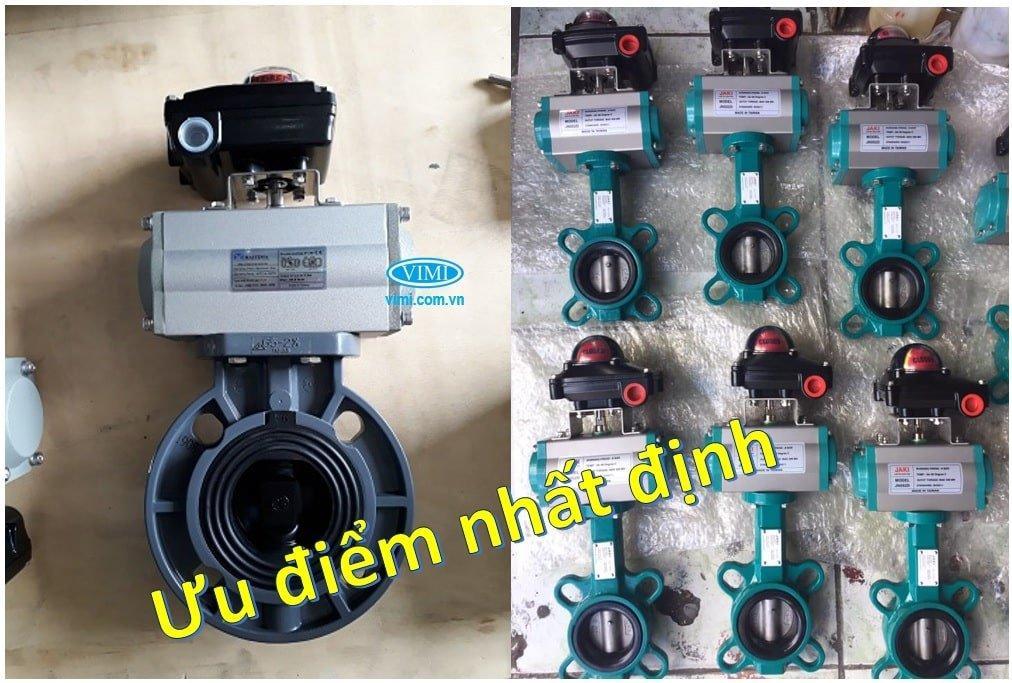

4. Van bướm khí nén kèm công tắc giám sát có ưu điểm gì?

Không phải ngẫu nhiên mà dòng Van bướm khí nén có hiển thị vị trí đóng mở này được sử dụng rộng rãi đến vậy. Các bạn có thể thấy sản phẩm mang đến cho đơn vị sử dụng hàng loạt những ưu điểm nổi bật:

• Có thể báo vị trí đóng mở đến tủ điều khiển
• Lưu lượng chảy qua đường ống luôn được đảm bảo
• Chi phí rẻ nhất hiện nay – So với van bi điều khiển khí nén thì van bướm điều khiển khí nén sẽ rẻ hơn tuy nhiên nó lại đắt hơn khi dùng van xiên khí nén
• Lắp đặt dễ dàng hơn vì kiểu lắp là kiểu lắp bích – Thay thế cũng hết sức đơn giản
• Vì dùng hệ thống khí nén để điều khiển nên độ an toàn rất cao
• Có thể sử dụng cho nhiều môi trường khác nhau
• Đóng mở nhanh, chỉ khoảng từ 1 – 2s
• Có độ an toàn cực cao, không xảy ra hiện tượng cháy nổ

Xem thêm dòng sản phẩm: Van bướm điều khiển khí nén tuyến tính

5. Một số phụ kiện đi kèm có thể bạn cần

Để giúp cho hệ thống của bạn có thể hoạt động ổn định, đảm bảo kỹ thuật và vận hành tốt thì có thể các bạn sẽ cần phải lắp thêm một số phụ kiện đi kèm dưới đây:

5.1 Van điện từ chia khí nén

Thiết bị van điện từ này gần như 100% sẽ được lắp kèm với van bướm khí nén, bởi vì đây là thiết bị giúp phân chia khí để có thể đóng mở được đầu khí nén – pneumatic actuator. Thiết bị có 2 dạng gồm: 1 loại gắn trực tiếp trên bộ truyền động khí nén, và 1 loại được bắt vào tủ điều khiển tập trung.

5.2 Bộ lọc khí nén

Là thiết bị quan trọng để đảm bảo luôn mang khí nén sạch vào bộ truyền động khí nén pneumatic actuator. Giúp cho hệ thống hoạt động ổn định và tăng tuổi thọ sử dụng sản phẩm.

5.3 Dây khí nén

Dây khí nén cũng là phần không thể thiếu, nó là thiết bị giúp truyền dẫn khí nén từ máy nén khí đến bộ lọc, rồi từ bộ lọc đến van chia khí, đến pneumatic actuator.

5.4 Tiêu âm – giảm thanh

Là thiết bị giúp giảm tiếng ồn do khí nén tạo ra trong mỗi lần xả khí để đóng mở van bướm khí nén.

5.5 Đầu nối nhanh

Là những thiết bị dùng để nối ống khí nén với các thiết bị như bộ truyền động bằng khí nén, van điện từ, bộ lọc, bộ định vị..v.v…

6. Hiện nay có những loại Van bướm khí nén kèm công tắc giám sát nào?

Tùy thuộc vào môi trường sử dụng trên đường ống, xuất xứ của các thiết bị đi kèm chúng ta có tương đối đa dạng van bướm khí nén kèm công tắc giám sát. Và dưới đây là một số loại phổ biến và thông dụng:

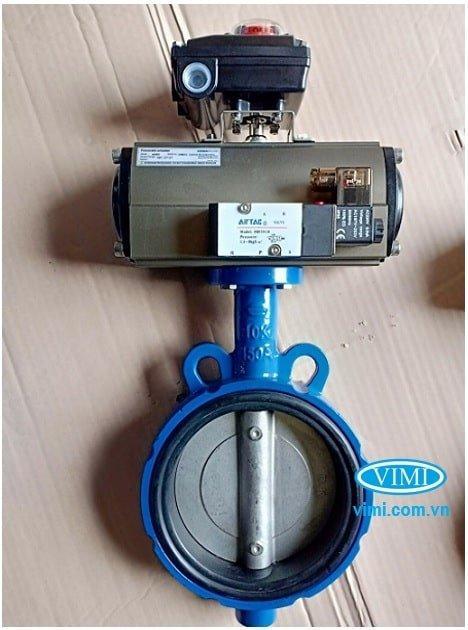

» Van bướm gang điều khiển khí nén kèm bộ hiển thị vị trí

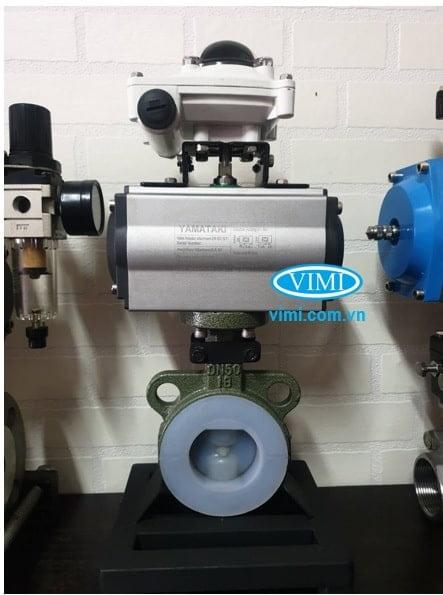

» Van bướm chịu hóa chất điều khiển khí nén kèm bộ hiển thị vị trí

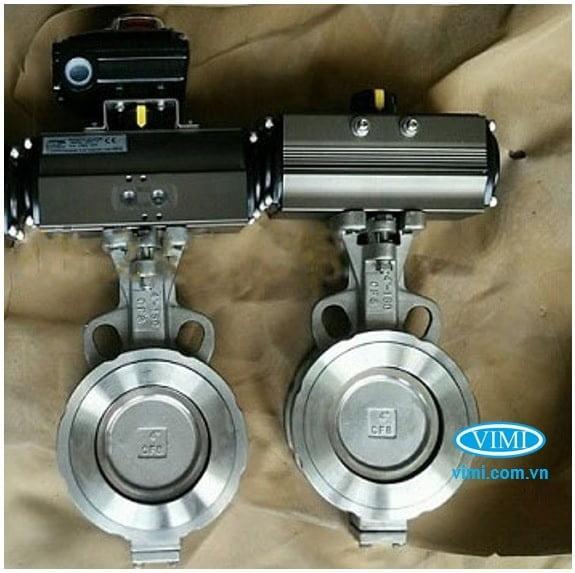

» Van bướm nhiệt độ cao điều khiển khí nén kèm công tắc giám sát ( hơn 300 độ C )

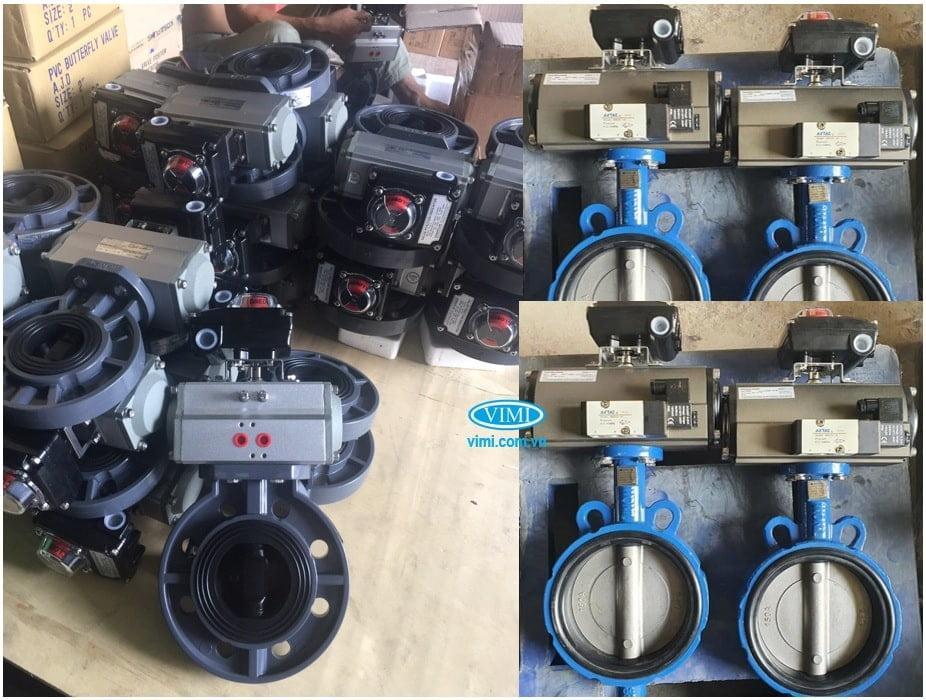

» Van bướm nhựa điều khiển khí nén có báo vị trí  (limit swith box)

» Van bướm vi sinh điều khiển khí nén kèm bộ hiển thị vị trí

7. Vimi là đơn vị nhập khẩu trực tiếp số lượng lớn các loại van bướm khí nén

Tự hào là một trong những đơn vị nhập khẩu và phân phối thiết bị công nghiệp hàng đầu với đội ngũ kỹ thuật có trên 10 năm kinh nghiệm. Vimi đã và đang là đơn vị nhập khẩu số lượng lớn các loại van điều khiển bằng khí nén nói chung và loại van bướm khí nén kèm công tắc giám sát nói riêng. Hiện trong kho chúng tôi luôn sẵn hàng số lượng lớn van bướm khí nén có kích cỡ từ DN50 ~ DN600. Chúng tôi có thể cung ứng các loại van bướm khí nén có kích cỡ đến DN1000 ~ DN2000 ~ DN3000.
