Van chống va Shinyi – Giải pháp chống búa nước hiệu quả
Van chống va Shinyi H600 được thiết kế nhằm kiểm soát và xả áp kịp thời khi áp suất trong hệ thống tăng đột biến. Đây là một trong những giải pháp hiệu quả giúp nâng cao độ bền và độ an toàn cho toàn bộ hệ thống vận hành
1. Tác dụng của van chống va Shinyi
Van chống va Shinyi được nhà sản xuất van Shinyi thiết kế chuyên biệt để ngăn ngừa hiện tượng tăng áp đột ngột (surge) xảy ra trong quá trình vận hành máy nén khí ly tâm. Cụ thể:

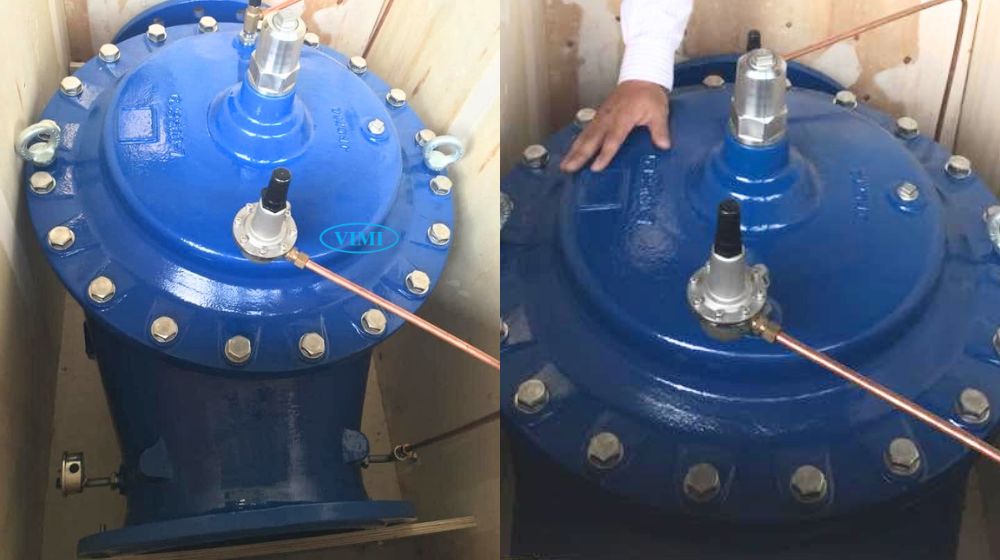

- Giữ dòng chảy ổn định: Van chống va Shinyi ngăn không cho dòng chảy đi vào khu vực tăng áp khi máy nén đang hoạt động
- Phản ứng theo hai tín hiệu:
- Khi điện trở hệ thống đường ống tăng, tốc độ dòng chảy giảm và có nguy cơ giảm xuống dưới mức cho phép
- Shinyi H600 kiểm soát đồng thời theo cả hai tín hiệu áp suất và lưu lượng đầu ra của máy nén
- Bảo vệ toàn diện: Van chống va Shinyi hoạt động hoàn hảo như một thiết bị bảo vệ chủ động, không phụ thuộc vào một tín hiệu đơn lẻ
2. Tiêu chuẩn sản xuất van chống va Shinyi
Van chống va Shinyi H600 được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt, đảm bảo chất lượng và độ bền lâu dài:

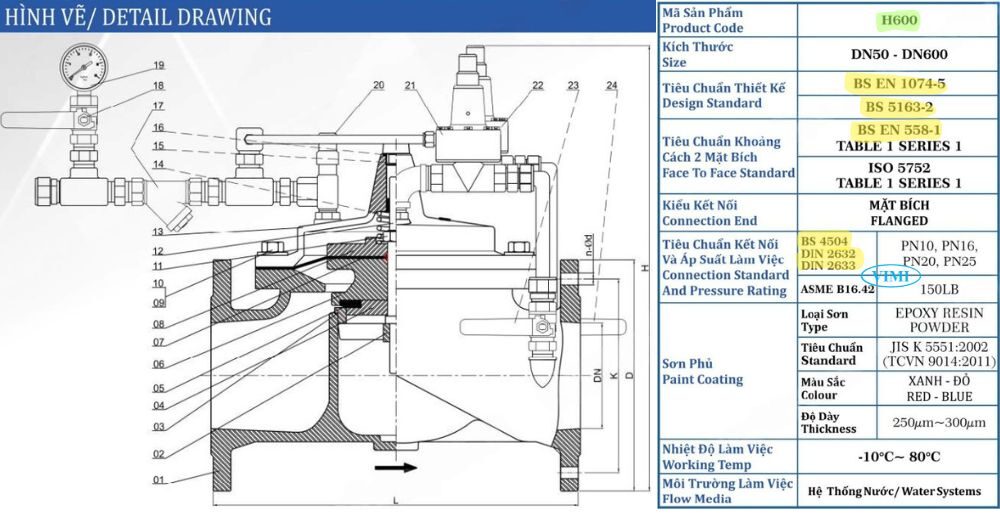

- Tiêu chuẩn thiết kế: BS EN 1074-5 và BS 5163-2.
- Tiêu chuẩn khoảng cách mặt bích (Face to Face): BS EN 558-1 Table 1 Series 1 và ISO 5752 Table 1 Series 1
- Tiêu chuẩn kết nối và áp lực làm việc:
- Sơn phủ bảo vệ: Epoxy Resin Powder theo JIS K 5551:2002 (TCVN 9014:2011), độ dày 250 ~ 300µm, màu xanh hoặc đỏ
3. Kích cỡ của van chống va Shinyi H600
Shinyi H600 có dải kích thước rộng, phù hợp với nhiều quy mô hệ thống đường ống khác nhau. Cụ thể
- Dải kích thước: DN50 (“) đến DN600 (24”)

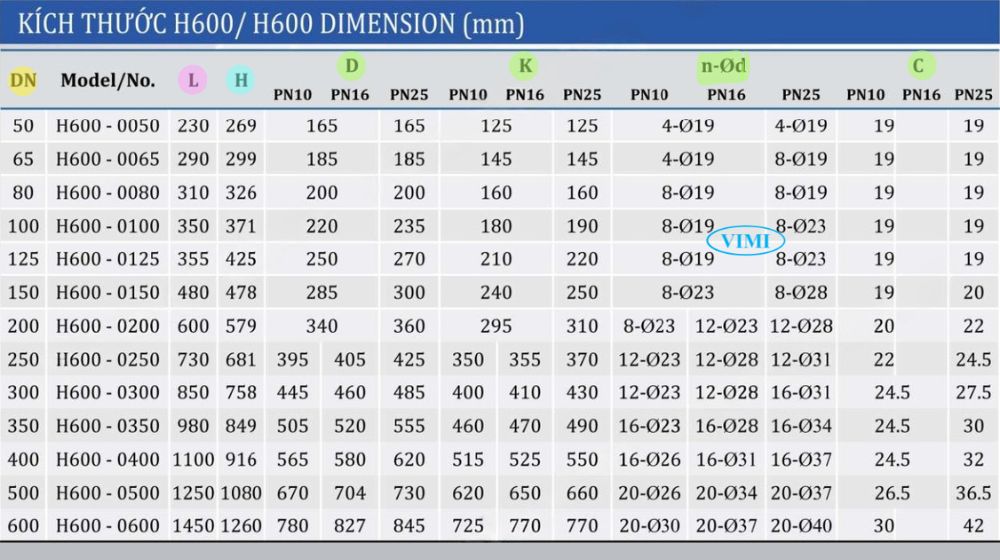

- Các model tiêu biểu và kích thước tổng thể (L x H, mm):
- DN50 (H600-0050): 230 x 269
- DN100 (H600-0100): 350 x 371
- DN200 (H600-0200): 600 x 579
- DN300 (H600-0300): 850 x 758
- DN400 (H600-0400): 1100 x 916
- DN600 (H600-0600): 1450 x 1260
4. Ghi chú trên pilot của Shinyi H600

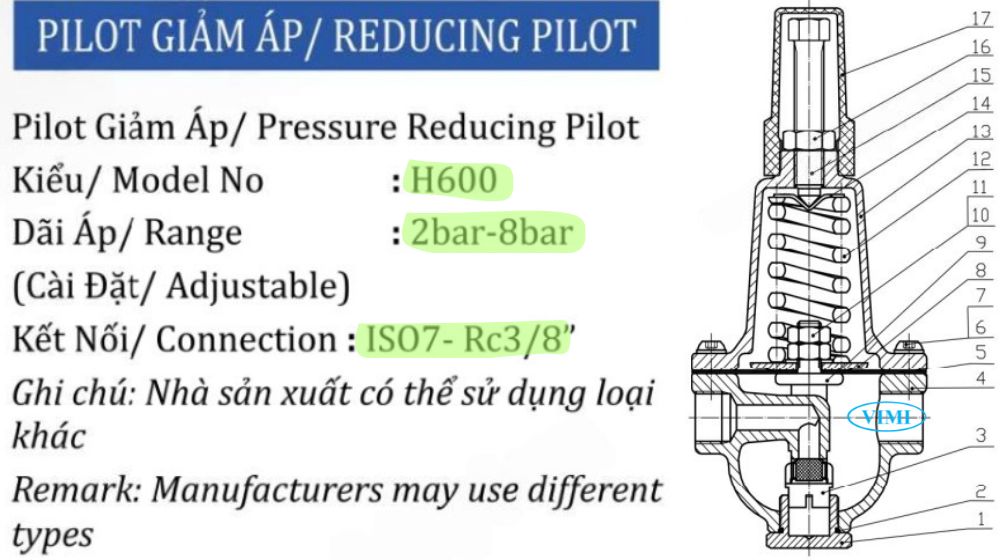

Shinyi H600 sử dụng Pilot Giảm Áp (Pressure Reducing Pilot) tích hợp, với một số lưu ý kỹ thuật quan trọng:
- Model Pilot: H600.
- Dải áp suất làm việc: 2 bar ~ 8 bar (có thể điều chỉnh)
- Kết nối Pilot: ISO7 – Rc 3/8″
- Lưu ý đặc biệt: Nhà sản xuất có thể sử dụng loại pilot khác tùy theo yêu cầu thực tế
5. Sơ đồ lắp đặt van chống va Shinyi

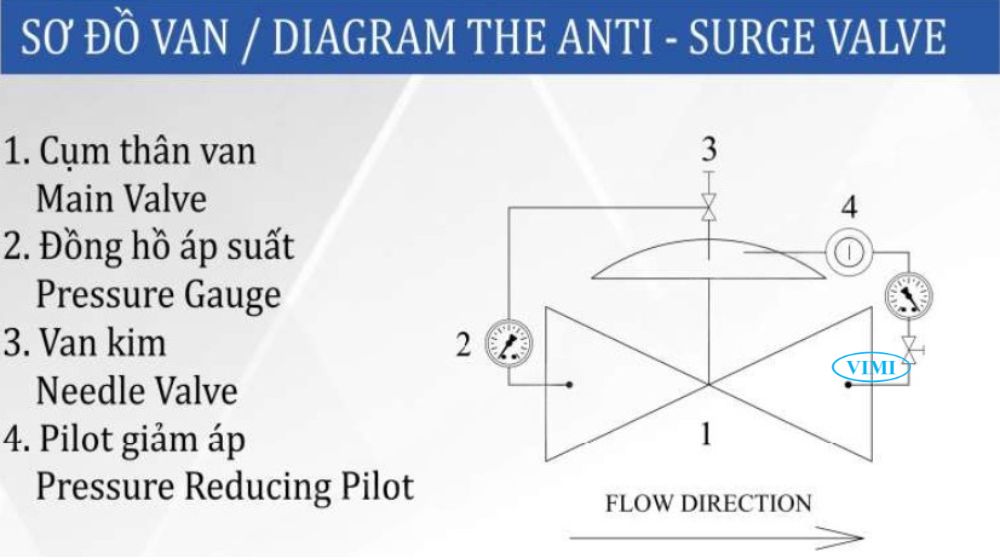

Van chống va Shinyi được lắp đặt theo sơ đồ đường ống tiêu chuẩn gồm các thành phần phối hợp chặt chẽ. Các cấu phần trong sơ đồ lắp đặt Shinyi H600 được chi tiết nhưu sau:
- Ống cấp nước chính (Main Supply Line)
- Van cổng (Gate Valve)
- Y lọc (Y-Strainer) — lọc tạp chất bảo vệ van chính
- Cụm thân van chính (Main Valve — Shinyi H600)
- Đồng hồ áp suất (Pressure Gauge)
- Van kim (Needle Valve) — điều tiết tín hiệu điều khiển
- Pilot giảm áp (Pressure Relief Pilot)
Chiều dòng chảy: Được xác định rõ ràng trên sơ đồ, lắp đúng chiều là yếu tố quan trọng để van chống va Shinyi hoạt động đúng chức năng.
6. Ứng dụng của van chống va Shinyi

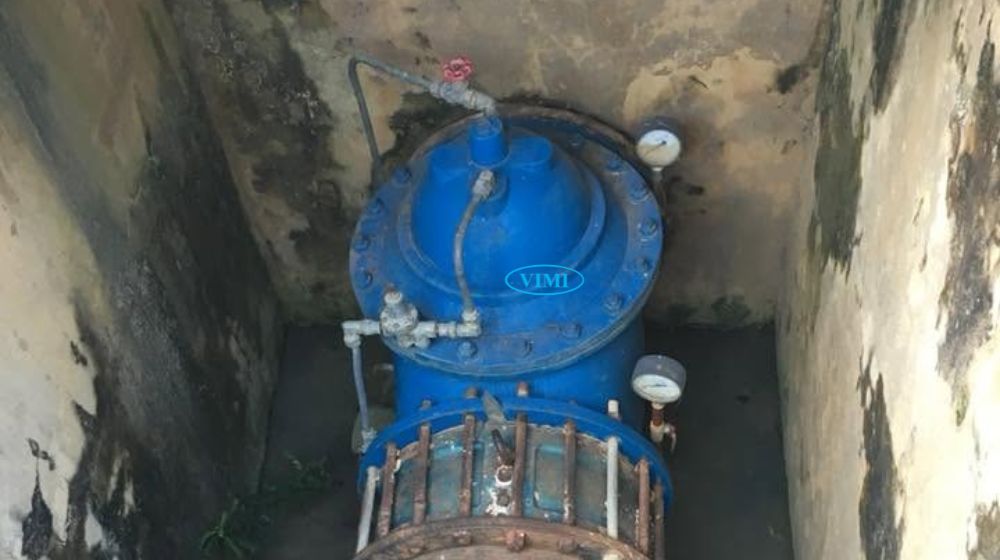

Van chống va Shinyi phù hợp với nhiều loại hình hệ thống đường ống công nghiệp và dân dụng, tiêu biểu có thể kể đến như
- Trạm bơm cấp nước: Bảo vệ đường ống khỏi hiện tượng búa nước khi bơm khởi động hoặc dừng đột ngột
- Hệ thống phân phối nước đô thị: Ổn định áp lực trên toàn tuyến ống, ngăn ngừa hư hỏng mạng lưới
- Nhà máy công nghiệp: Shinyi H600 bảo vệ máy nén khí ly tâm và thiết bị liên quan khỏi hiện tượng surge gây hỏng hóc nghiêm trọng
- Điều kiện làm việc: Van chống va Shinyi vận hành ổn định trong môi trường nước, phù hợp cả trong và ngoài trời
7. Thông tin đặt hàng Shinyi H600
Để lựa chọn đúng model van chống va Shinyi H600, người dùng có thể dựa vào quy tắc mã hóa sản phẩm của nhà sản xuất. Mỗi ký tự trong mã hàng thể hiện kích thước, áp lực làm việc, vật liệu và màu sơn của van. Ví dụ mã đặt hàng: H600 – 0100 – 10 – D2B. Trong đó:
- H600: Model van chống va (Anti-Surge Valve)
- 0100: Kích thước van DN100 (tương tự 0050 = DN50, 0200 = DN200…)
- 10: Tiêu chuẩn áp lực PN10
- 16 = PN16
- 25 = PN25
- 1K = JIS 10K
- A1 = ANSI 150LB
- D2: Thân van bằng gang cầu (Ductile Iron)
- B: Màu sơn xanh (Blue)
