DIN 2632 là gì

1. DIN 2632 là gì?

DIN 2632 là tiêu chuẩn mặt bích DIN của Đức quy định về mặt bích cổ hàn (Welding Neck Flange) với cấp áp suất PN10 (10 bar).

Điểm đặc trưng của loại mặt bích này là phần “cổ” (neck) được hàn trực tiếp vào ống, giúp truyền ứng suất từ mặt bích sang thân ống một cách liên tục – từ đó giảm thiểu tập trung ứng suất tại chân mặt bích, tăng độ bền và tuổi thọ kết nối.

2. Thông số chính của flange DIN 2632

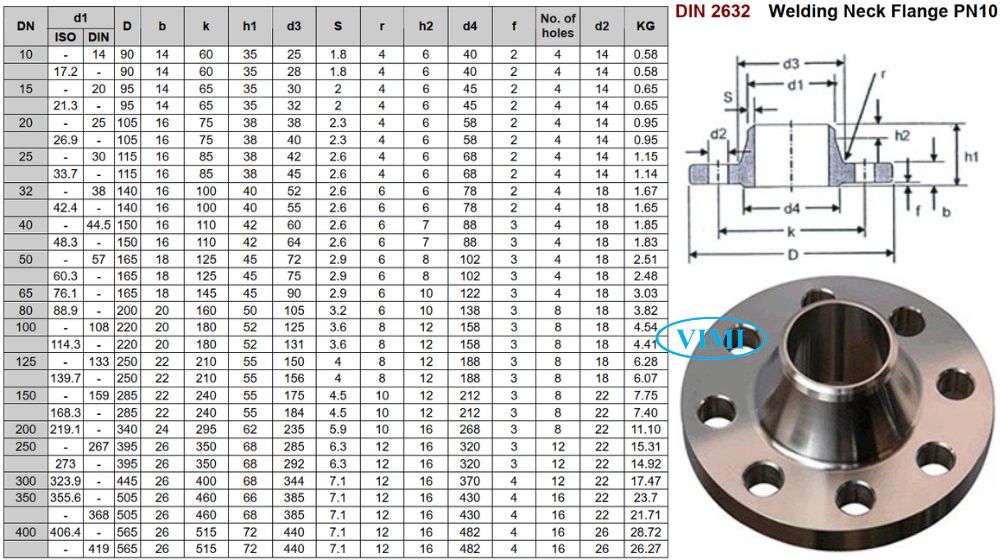

Flange DIN 2632 được định nghĩa qua 9 thông số tra cứu theo bảng kích thước:

• DN (đường kính định danh)
• d1 (đường kính ngoài ống)
• D (đường kính ngoài mặt bích)
• b (độ dày đĩa)
• k (vòng chia lỗ bu-lông)
• h1 (tổng chiều cao)
• d3 (đường kính cổ tại gốc)
• S (độ dày cổ tại vị trí hàn)
• f (độ dày gờ raised face).

3. Dải kích thước theo DIN 2632 cực rộng

DIN 2632 PN10 bao phủ

• Phạm vi từ kích cỡ từ DN10 đến DN3000, là một trong những dải kích cỡ rộng nhất trong các tiêu chuẩn mặt bích DIN.
• Trọng lượng dao động từ 0.58 kg (DN 10) đến hơn 1.437 tấn (DN 3000), với số lỗ bu-lông từ 4 đến 28 tùy kích cỡ.

4. Ứng dụng thực tế của DIN 2632 PN10
