DIN 2633 là gì
Mặt bích cổ hàn theo chuẩn DIN 2633 là lựa chọn phổ biến trong các hệ thống đường ống công nghiệp yêu cầu áp suất làm việc ở mức PN16 (16 bar). Với thiết kế cổ hàn đặc trưng giúp phân tán ứng suất hiệu quả và dải kích cỡ cực rộng từ DN 10 đến DN 2000, flange DIN 2633 đáp ứng đa dạng ứng dụng từ đường ống dân dụng đến công trình công nghiệp quy mô lớn.

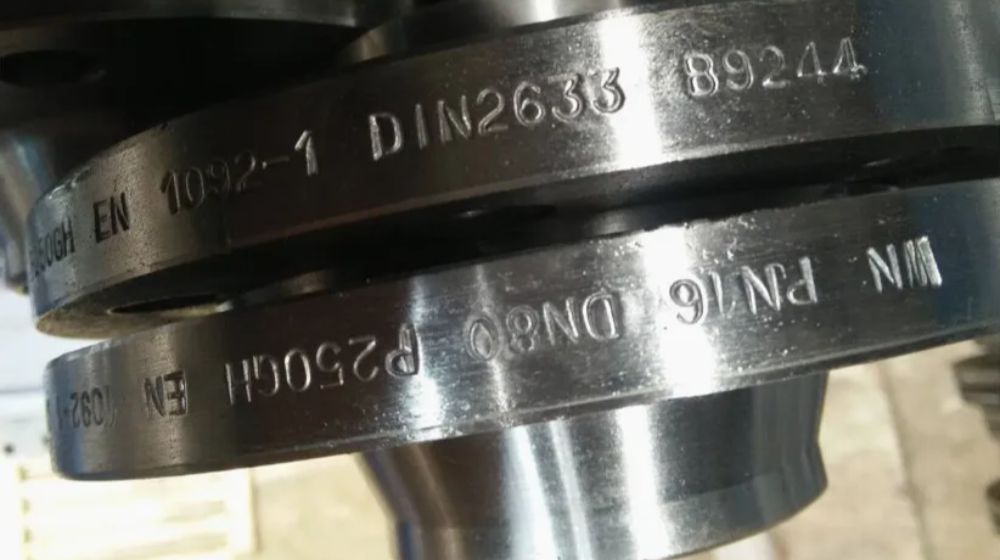

1. DIN 2633 là gì?
DIN 2633 là tiêu chuẩn mặt bích DIN của Đức quy định về mặt bích cổ hàn, có tên tiếng anh là Welding Neck Flange ở cấp áp suất PN16 (16 bar). Khác với mặt bích slip-on tức mặt bích hàn trượt thông thường
- Flange DIN 2633 có phần cổ (neck) được hàn trực tiếp nối tiếp vào thân ống
- Tạo thành một liên kết liền mạch giúp phân tán ứng suất dọc theo thành ống thay vì tập trung tại chân mặt bích.
Đây là lý do loại mặt bích này được ưu tiên trong các hệ thống làm việc ở áp suất trung bình đến cao.
2. Thông số kỹ thuật định nghĩa DIN 2633 PN16
DIN 2633 PN16 là một trong những tiêu chuẩn mặt bích có số lượng thông số kỹ thuật đầy đủ nhất, bao gồm:
- DN (đường kính định danh)
- d1 (đường kính ngoài ống theo ISO hoặc DIN)
- D (đường kính ngoài tổng thể)
- b (độ dày đĩa)
- k (đường kính tâm lỗ bu-lông)
- h1 (tổng chiều cao)
- h2 (chiều cao phần cổ trụ)
- d3 (đường kính chân cổ)
- S (độ dày thành tại đầu cổ)
- r (bán kính góc lượn)
- d4 (đường kính gờ raised face)
- f (độ dày gờ)
- cùng số lỗ và đường kính lỗ bu-lông d2.
2.1 Hai biến thể d1: ISO và DIN
Một đặc điểm đáng lưu ý của tiêu chuẩn DIN 2633 là với cùng một kích cỡ DN, mặt bích có thể dùng cho hai loại ống khác nhau
- Ống theo tiêu chuẩn ISO
- Ống theo tiêu chuẩn DIN
Tức là với đường kính ngoài ống nhưng kích thước đường kính trong của bích d1 sẽ khác nhau theo tiêu chuẩn của ống kết nối
Ví dụ: Với cùng ống DN 150
- Ống ISO có d1 = 168.3 mm
- Ống DIN có d1 = 159 mm
Điều này dẫn đến trọng lượng mặt bích có chênh lệch nhỏ giữa hai biến thể và cần lưu ý khi đặt hàng hoặc kiểm tra vật tư trên công trình.

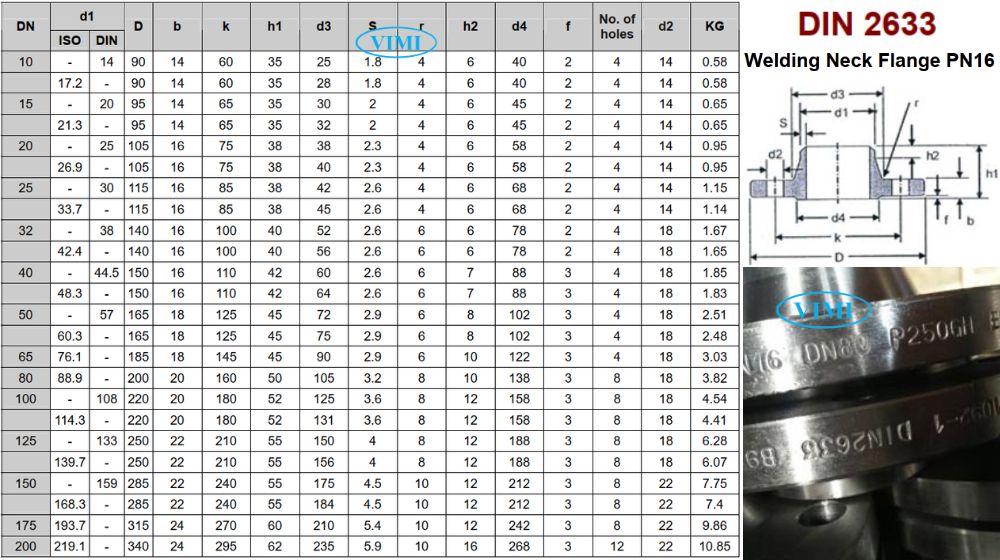

2.2 DIN 2633 PN16 cho kích cỡ từ DN10 đến DN200
Đây là dải kích cỡ thường dùng với mặt bích nói chung cũng như bích theo tiêu chuẩn DIN nói riêng

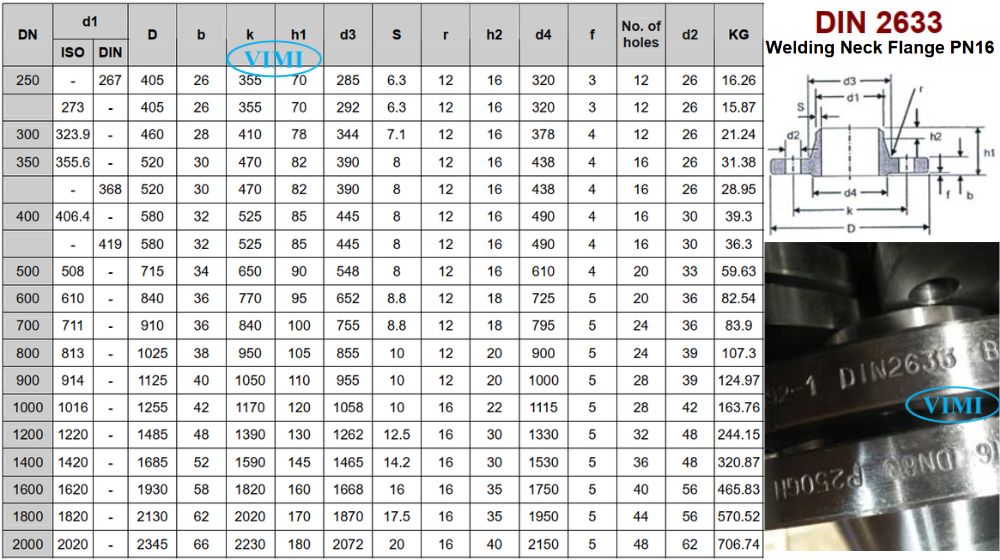

2.3 DIN 2633 PN16 cho kích cỡ từ DN250 đến DN2000
Với các bích thép hoặc bích inox cỡ lớn sản xuất theo DIN 2630 PN16 có DN từ 250 trở lên sẽ áp dụng bảng kích thước dưới đây
3. Ứng dụng DIN 2633 flange
Với cấp áp suất PN16, flange DIN 2633 phù hợp với các hệ thống như
- Hệ thống hơi nước áp suất thấp đến trung bình
- Đường ống dầu thủy lực công nghiệp
- Hệ thống phân phối khí đốt
- Nhà máy hóa chất và xử lý nước thải công nghiệp.
Thiết kế cổ hàn đặc biệt phù hợp tại những vị trí chịu rung động, nhiệt độ thay đổi liên tục hoặc yêu cầu tuổi thọ kết nối dài hạn mà không cần bảo trì thường xuyên.
