Van cổng dao hay còn được gọi là van xẻng bởi hình dạng đĩa van giống chiếc xẻng sử dụng trong xúc cát, làm đồng, van có tên tiếng anh là knife gate valve. Van cổng dao phát huy công dụng rất hiệu quả khi được ứng dụng phù hợp trong nhiều ngành nghề khác nhau

1. Giới thiệu về van cổng dao

Đối với các loại van cổng thông thường, cánh van dày và không sắc nhọn nên trong nhiều trường hợp việc chặn dòng lưu chất (đặc biệt là lưu chất có độ nhớt thấp – độ sánh cao) sẽ gặp nhiều bất lợi. Với knife gate valve được thiết kế đĩa van (dao của van) mỏng và hình dáng giống chiếc xẻng nên việc cắt đứt dòng lưu chất sẽ trở nên dễ dàng, đó cũng là công dụng khác biệt rõ ràng so với các loại van cổng thông dụng khác

2. Cấu tạo của van cổng dao

Knife gate valve có đặc điểm cấu tạo mỏng, dẹt, nhỏ gọn hơn các dòng van cửa khác, van cổng dao có cấu tạo gồm có một số bộ phận cơ bản sau:

• Đĩa của van cổng dao: Bộ phận trực tiếp thực hiện quá trình đóng mở van
• Thân van cổng dao: Thân van có chức năng bảo vệ lưỡi dao bên trong cùng với trục van
• Bộ phận điều khiển của knife gate valve: Van có thể được điều khiển dạng tay quay hoặc bộ điều khiển tự động dạng khí nén
• Trục của van xẻng: Bộ phận kết nỗi giữa đĩa van và bộ phận điều khiển
• Ty van xẻng : Chi tiết kết nối với phần điều khiển van

? Hướng dẫn lựa chọn van cổng

3. Van cổng dao có những chủng loại nào

Chúng ta có thể phân loại van xẻng theo nhiều cách khác nhau, thực tế tại Việt Nam van cổng dao được phân loại chủ yếu theo phương pháp vận hành và vật liệu chế tạo thân van, theo đó chúng ta có các loại van xẻng như dưới đây

3.1 Van cổng dao vật liệu gang

Sản phẩm van cổng dao được chế tạo từ vật liệu gang, được sơn phủ bên ngoài lớp sơn Epoxy chống rỉ giúp tăng tuổi thọ của van và chống ăn mòn, chống rỉ cho van. Một số các đặc điểm chính của van xẻng làm từ vật liệu này

♦ Van xẻng làm từ vật liệu gang sử dụng chủ yếu trong các hệ thống dẫn bột, cát, xi măng,… các lưu chất không có hóa chất

♦ Giá thành của van cổng dao làm từ gang rẻ nhất trong phân khúc knife gate valve

♦ Vật liệu được làm bằng gang nên van cổng dao này có độ bền cơ học không tốt bằng inox, giòn – dễ vỡ

3.2 Van xẻng thân inox

Khác với loại knife gate valve làm từ gang, van cổng dao làm từ vật liệu inox có nhiều ưu điểm hơn

√ Van cổng dao thân inox chịu nhiệt tốt.

√ Knife gate valve này có khả năng chống chịu ảnh hưởng của thời tiết.

√ Van xẻng làm từ inox bền cơ học và chịu được tác động lớn từ bên ngoài

√ Knife gate valve làm từ inox chịu tác động từ bên ngoài tốt hơn van làm từ gang

√ Van cổng dao vật liệu inox có khả năng chống ăn mòn.

√ Van cổng dao làm từ inox chống bám bụi, dễ lau chùi và làm sạch hơn so với van làm từ gang

3.3 Van cổng dao điều khiển bằng khí nén

Van cổng dao điều khiển bằng khí nén được thiết kế để hoạt động trong một số môi trường khắc nghiệt, hoặc khi thân van có kích cỡ lớn mà vận hành bằng tay không đáp ứng được, hoặc khi dòng chất lỏng cần có lực cắt lớn

Ưu điểm chính của knife gate valve điều khiển bằng khí nén đó là, cách vận hành này sẽ giúp van hoạt động nhanh và chính xác hơn, giảm thiểu thời gian và công sức của người sử dụng khi vận hành.

• Quá trình đóng mở  của van cổng dao vận hành bàng khí nén rất nhanh
• Van xẻng khí nén có thể lắp đặt và vận hành tốt ở những nơi không gian chật hẹp, nhiệt độ khắc nhiệt mà người vận hành không thể tiếp cận
• Có thể dễ dang kiểm soát van cổng dao khí nén từ xa thông qua bộ điều khiển được kết nối với van bằng dây tín hiệu
• Độ an toàn của knife gate valve vận hành bằng phương pháp này rất cao

3. Van xẻng sử dụng tại Việt Nam được nhập khẩu từ đâu

Vimi sau nhiều năm nhập khẩu và phân phối van cổng dao, chúng tôi đã từng nhập khẩu một vài nhãn hiệu sản phẩm này ở các nước công nghiệp khác nhau. Kết quả cuối cùng cho thấy van xẻng nhập khẩu từ Trung Quốc phù hợp với nhu cầu thực tế của đa số khách hàng về hình dáng, chất lượng và giá thành

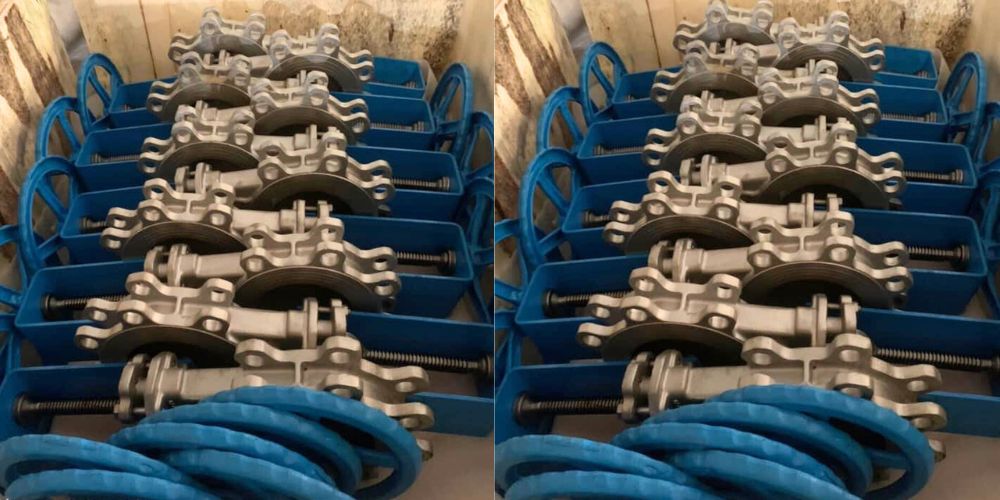

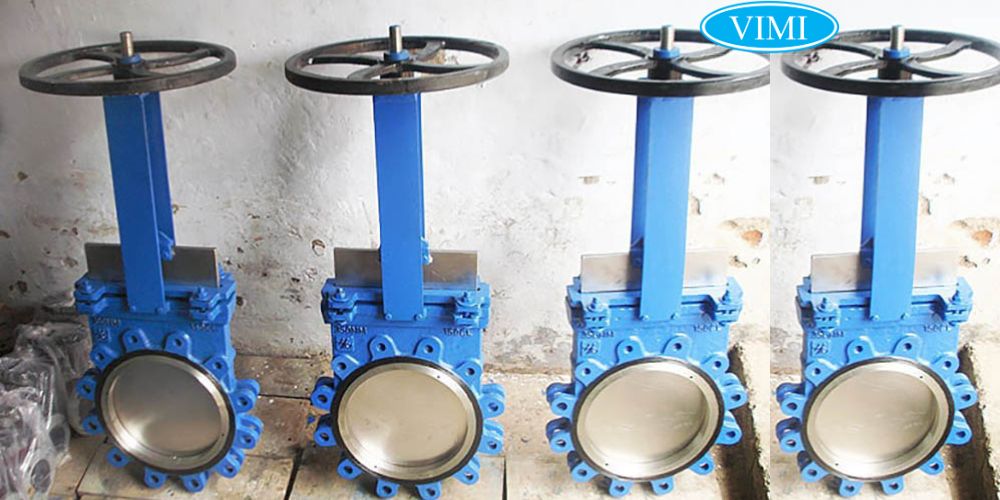

4. Van cổng dao kết nối như thế nào

Van cổng dao kết nối bằng mặt bích, theo kiểu van mặt bích dạng plug (kiểu van tai bích), tức là sử dụng bulong dài xuyên qua tai bích để kẹp van bởi hai mặt bích để nối với đường ống hoặc các thiết bị khác trên hệ thống. Cơ chế của kiểu kết nối này đó là, van sẽ được kẹp chặt bởi mặt bích hai đầu đường ống, trên thân van có nhiều các vị trí lỗ để xỏ bulong nhằm cố định vị trí van van với hai mặt bích với nhau. Kiểu kết nối này có ưu điểm đó là khả năng điều chỉnh linh động, không cần độ chính xác tuyệt đối như kết nối mặt bích, do đó chúng ta không cần sử dụng van có kết nối mặt bích đúng với tiêu chuẩn của hệ thống vẫn có thể kết nối được.

Van cổng dao dù chế tạo từ gang hay inox đều được kết nối với đường ống và các thiết bị khác bằng kết nối kiểu tai bích.

Trên thân van xẻng có nhiều các vị trí để xỏ bulong, van sẽ được kẹp chặt bởi mặt bích hai đầu đường ống, và được cố định bởi các bulong bắt qua các vị trí tai bích này.

Ưu điểm của kết nối này đó là khả năng kết nối linh động, có thể điều chỉnh vị trí kết nối sao cho phù hợp nhất mà không cần phải sử dụng dòng van có kết nối mặt bích đúng với tiêu chuẩn của hệ thống.

Thảo khảo thêm các loại van cổng mặt bích khác

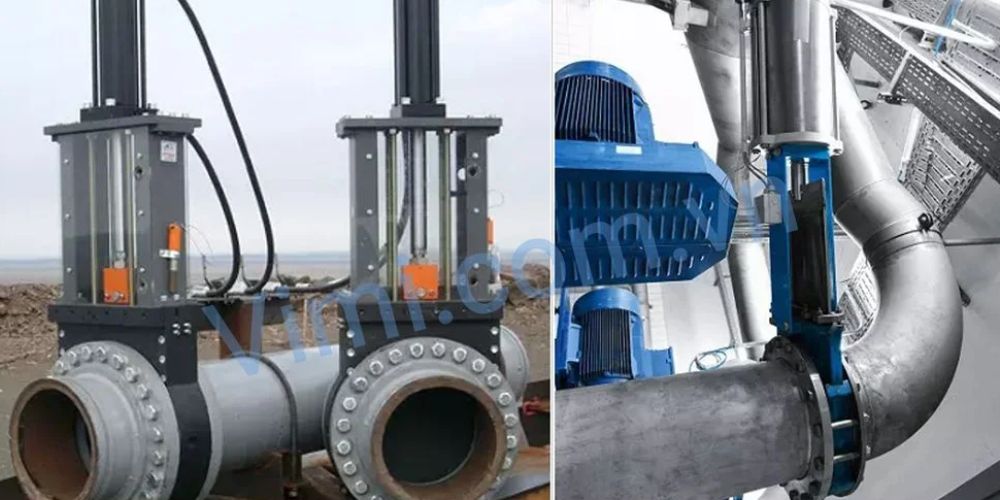

5. Tiêu chuẩn kết nối của van xẻng là gì

Van xẻng được các nhà sản xuất thiết kế linh hoạt có thể sử dụng kết nối bằng nhiều tiêu chuẩn mặt bích khác nhau. Cũng chính nhờ vậy mà tạo thêm ưu điểm cho sản phẩm, kiểu kết nối này khá được ưa chuộng bởi những tiện lợi mà nó mang lại, dễ dàng lắp đặt, tháo rời khi thay thế và bảo dưỡng, tạo độ kín khít cao, không sự bị rò rỉ lưu chất, an toàn khi sử dụng.

6. Knife gate valve được sử dụng trong những ngành nào

Van cổng dao được sử dụng trong nhiều ngành nghề khác nhau, bất cứ hệ thống đường ống nào dẫn những chất lỏng có độ đặc – sánh cao, hoặc dẫn chuyền các sản phẩm dạng hạt, dạng bột, dạng sợi mềm có thể cắt được,…

♦ Van cổng dao được sử dụng trong các hệ thống trong các nhà máy sản xuất bột

♦ Van xẻng cũng được ứng dụng nhiều trong ngành công nghiệp chế biến bột giấy và giấy

♦ Trong ngành khai thác và xử lý khoáng sản như cát và than đá đã xay nghiền, thì van cổng dao cũng được sử dụng ở nhiều vị trí

Đây là dòng van đặc thù, được sản xuất để dùng cho các hệ thống có dòng lưu chất chứa chất xơ hoặc các hạt lơ lửng, phù hợp để đóng ngắt chất lỏng chứa chất xơ hoặc các hạt lơ lửng, vì vậy loại van cổng dao này được ứng dụng trên các hệ thống trong các lĩnh vực như:

✔ Van xẻng dùng trong hệ thống trong các nhà máy bột, nhà máy sản xuất xi măng

✔ Van xẻng đặc biệt được dùng nhiều trong hệ thống đường ống dẫn bùn, chất lỏng sệt, bột đá

✔ Van cổng dao dùng trên đường ống dẫn chất lỏng sệt, bột đá đặc biệt là trong các hệ thống silo

✔ Trong các hệ thống nhà máy xử lý nước sạch, nước thải thì van cổng dao cũng được ứng dụng

7. Kho van cổng dao của Vimi tại Hà Nội và Hồ Chí Minh

Mặc dù van xẻng là một trong những loại van đặc dù, nhưng nhu cầu sử dụng rất nhiều với số lượng lớn, ứng dụng linh hoạt và phù hợp cho rất nhiều hệ thống nên nhu cầu sử dụng chủng loại van này ngày càng tăng. Thấu hiểu nhu cầu này, chúng tôi nhập tồn kho sẵn nhiều chủng loại van cổng dao khác nhau, với nhiều kích thước

Với hệ thống kho ở cả Hà Nội, Hồ Chí Minh và Đà Nẵng, Vimi đang là đơn vị phân phối van cổng dao uy tín trên toàn quốc, với khả năng cung cấp nhiều kích cỡ (kể cả kích cỡ lớn của van) và giao hàng nhanh chóng tới tất cả các công trình ở khắp 63 tỉnh thành
