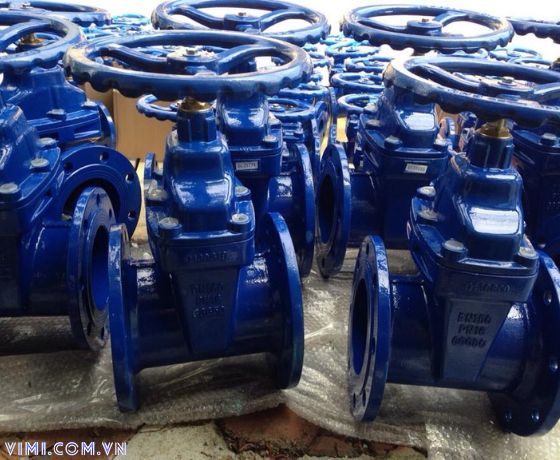

Van cổng tay quay | DN50 – DN1000 | Đa dạng vật liệu chế tạo

Van cổng tay quay là dòng van cổng phổ biến nhất trên các hệ thống đường ống công nghiệp hiện nay. Van có đặc điểm cấu tạo đơn giản, dễ sử dụng và giá thành khá phải chăng.

✅ Hàng hóa	⭐ Đa dạng mẫu mã
✅ Giá tốt	⭐ Rẻ số #1
✅ Giấy tờ	⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn	⭐ 12 tháng
✅ Giao hàng	⭐ Toàn quốc

1 Nên mua van cổng tay quay ở đâu

Trên thị trường có nhiều đơn vị cung cấp các sản phẩm van cổng tay quay, nên chính vì vậy mà còn rất nhiều khách hàng vẫn băn khoăn không biết nên lựa chọn nhà cung cấp nào.

Vimi tự hào là một trong các đơn vị hàng đầu tại thị trường Việt Nam chuyên cung cấp sản phẩm van cổng số lượng lớn, nhập khẩu chính hãng với giá thành rẻ nhất thị trường. Chúng tôi luôn sẵn kho với số lượng rất lớn, có thể lên đến hàng trăm sản phẩm cho mỗi chủng loại, đa dạng lựa chọn cho khách hàng. Chúng tôi có đầy đủ và giá ưu đãi đặc biệt cho sản phẩm van cổng ty chìm tay quay

Không chỉ vậy, chúng tôi còn có hệ thống kho rộng lớn với diện tích lên đến hàng nghìn m2, nhiều cơ sở tại các thành phố lớn như Hà Nội, Hồ Chí Minh, Đà Nẵng, do đó chúng tôi luôn đủ năng lực để đáp ứng được các công trình dự án lớn. Liên hệ ngay với chúng tôi qua hotline 0972.881.852 để được tư vấn và hỗ trợ báo giá đầy đủ nhất về sản phẩm van cổng tay quay này.

2 Thông số kỹ thuật chung của van cổng tay quay

Van cổng tay quay có nhiều biến thể và nhiều hình dáng phục vụ cho nhiều mục đích khác nhau. Tuy khác nhau về kích thước, chất liệu hay thiết kế nhưng nhìn chung thông số kỹ thuật chung của van cổng tay quay sẽ nằm trong khoảng dưới đây:

– Kích cỡ van cổng: DN40 – DN1000

– Kiểu van: Van cổng ty chìm tay quay, ty nổi tay quay

– Phương thức vận hành: Tay quay, Vô lăng

– Chất liệu chế tạo: Gang, gang dẻo, inox 201, inox 304, inox 316, thép, thép đen

– Tiêu chuẩn mặt bích:  JIS, DIN, ANSI..

– Áp lực làm việc: PN16, PN20, PN40 tương ứng với 16bar, 20 bar, 40bar

– Gioăng làm kín van: NBR, EPDM

– Cánh van: Cánh thép bọc cao su, cánh inox

– Trục van: Inox 304, 316

– Hãng sản xuất: AUT, Samwoo, DHC, Wonil, ARV

– Xuất sứ: Nhật Bản, Hàn Quốc, Đài Loan, Malaysia

– Bảo hành mặc định: 12 tháng

3 Vimi cung cấp van cổng tay quay với nhiều thương hiệu

Hiện có rất nhiều các thương hiệu sản xuất dòng van cổng tay quay này, dưới đây là một số các thương hiệu uy tín được nhiều khách hàng tin tưởng sử dụng nhất. Tất cả các thương hiệu này đều đang được Vimi cung cấp chính hãng tới tay người sử dụng với giá thành tốt nhất.

❑ Van cổng tay quay AUT

Van cổng AUT có xuất xứ từ Malaysia, cho đến nay các dòng van của thương hiệu này đã có được thị phần không hề nhỏ trên thị trường. Van có chất lượng khá tốt và đồng đều, được sử dụng nhiều trong các dự án nhà ở hay các hệ thống công nghiệp có yêu cầu không quá cao.

❑ Van cổng tay quay Wonil

Van cổng tay quay Wonil, một thương hiệu van lớn đến từ quốc gia công nghiệp Hàn Quốc. Dòng van này nổi tiếng bởi sản phẩm có chất lượng rất cao, đáp ứng được nhiều tiêu chí kĩ thuật khắt khe. Tuy nhiên giá thành của dòng sản phẩm cũng thuộc phân khúc khá cao so với các sản phẩm cùng phân khúc của thương hiệu đến từ quốc gia khác.

❑ Van cổng tay quay Kitz – Van cổng tay quay Toyo

Đây là hai thương hiệu van có nguồn gốc xuất xứ từ Nhật Bản – quốc gia có nền công nghiệp hiện đại và phát triển hàng đầu thế giới. Sản phẩm của hai thương hiệu này đều khá tốt được nhiều các dự án, nhà máy của Nhật đặt tại Việt nam tin dùng. Cả hai dòng sản phẩm này đều có giá thành khá cao.

❑ Van cổng tay quay ShinYi

Van cổng tay quay ShinYi, thương hiệu van đến từ Đài Loan – đất nước được coi là phân xưởng công nghiệp của thế giới. Dòng van cổng ShinYi có giá thành rất cạnh tranh, nên được nhiều người sử dụng ưa chuộng, bởi khả năng đáp ứng được đa dạng các loại hệ thống khác nhau.

4 Van cổng tay quay đa dạng chủng loại

Dựa vào cấu tạo van, phương pháp kết nối hay vật liệu chế tạo mà van cổng tay quay được sản xuất thành nhiều chủng loại khác nhau. Dưới đây là các chủng loại van cổng tay quay thường gặp nhất trên các hệ thống đường ống.

❑ Van cổng ty chìm tay quay

Van cổng ty chìm tay quay có đặc điểm là phần ty và trục van được thiết kế nằm sâu bên trong thân van, với thiết kế này van được tối ưu về mặt kích thước, nhỏ gọn hơn, dễ dàng lắp đặt tại các vị trí có không gian chật hẹp.

Tuy nhiên van cổng ty chìm tay quay có một nhược điểm nhỏ đó là khó quan sát bằng mắt thường để biết được trạng thái đóng mở của van.

❑ Van cổng tay quay ty nổi

Ngược lại với ty chìm, van cổng ty nổi được cấu tạo trục và ty van nổi phía trên của phần thân van, do đó, khi van vận hành đóng mở, trục và ty van di chuyển lên xuống, từ đó chúng ta có thể nhận biết được trạng thái đóng mở hiện tại của van bằng mắt thường, và với kiểu thiết này, chi tiết trục và ty van sẽ hạn chế được tình trạng bị ăn mòn bởi dòng lưu chất trong hệ thống.

❑ Van cổng tay quay nối ren

Là dòng van cổng sử dụng kết nối dạng ren, cho khả năng kết nối nhanh chóng, đơn giản, dễ lắp đặt, tính linh động, phù hợp cho các hệ thống thường xuyên bảo trì, bảo dưỡng. Hạn chế của dòng nối ren đó là chỉ dùng cho các sản phẩm có kích thước nhỏ, các kích thước lớn hơn chúng ta nên sử dụng kết nối kiểu mặt bích.

❑ Van cổng tay quay mặt bích

Phương pháp kết nối mặt bích thường được sử dụng cho các dòng van có kích thước lớn từ DN50 trở lên. Van cổng tay quay mặt bích có khả năng kết nối chắc chắn, ổn định, độ kín khít rất tốt, chịu được rung lắc, va đập nhẹ, đảm bảo hiệu quả làm việc trên hệ thống.

❑ Van cổng gang tay quay

Van cổng gang tay quay là dòng van rất phổ biến, được sử dụng nhiều trên hầu hết các hệ thống. Van có giá thành phải chăng, được ứng dụng cho các hệ thống nước sạch, cấp thoát nước và một số các hệ thống công nghiệp khác.

Van cửa gang thường được đúc nguyên khối bằng gang cầu, gang xám, gang trắng. Vật liệu gang có giá thành rẻ, là phương án tối ưu chi phí sản xuất van

❑ Van cổng inox tay quay

Van cổng tay quay inox được có phần thân van được chế tạo chính từ vật liệu inox, được dùng chủ yếu cho các hệ thống có nhiệt độ hay áp suất làm việc cao, các hệ thống có độ ăn mòn hoặc oxy hoá cao. Van cổng inox có ưu điểm là độ bền tốt khi sử dụng trong các môi trường làm việc khắc nghiệt hay chịu các điều kiện thời tiết từ bên ngoài.

❑ Van cổng thép tay quay

Van cổng thép được sản xuất với mục đích dùng cho các hệ thống có nhiệt độ và áp suất rất cao, có thể lên đến 450°C hoặc áp suất 40bar. Một số các hệ thống tiêu biểu như hệ thống dẫn dầu, hệ thống hơi nóng. Đây là dòng van đặc thù nên cũng có giá thành rât cao, cần lưu ý khi chọn mua dòng sản phẩm này.

5 Sản phẩm có nhiều dạng kích thước khác nhau

Để có thể lắp đặt được trên nhiều loại hệ thống, van được sản xuất với nhiều dạng kích thước khác nhau, từ các dòng sản phẩm kích thước nhỏ đến kích thước rất lớn. Dải kích thước của van rộng từ DN40 – DN1000, giúp người sử dụng có đa dạng sự lựa chọn hơn.

6 Lựa chọn van cổng điều khiển tay quay

Như bạn đã biết, trên thị trường hiện nay có rất nhiều loại và mẫu mã van cổng điều khiển tay quay. Và chúng tôi có đầy đủ mẫu mã cho bạn chọn lựa, nhưng chọn lựa làm sao cho chuẩn thì không phải việc dễ dàng. Dưới đây là những bước chi tiết hướng dẫn bạn chọn van cổng điều khiển tay quay một cách chuẩn xác nhất.

Bước 1: Lựa chọn loại van

Hiện nay có rất nhiều loại van có thể lắp cho đường ống của bạn, từ van bi, van cầu, van bướm, van điện từ rồi tới van cổng. Lắp đặt là một chuyện, nhưng liệu có lắp đặt tương thích hay không. Như vậy việc chọn lựa loại van để lắp cho hệ thống ống dẫn cũng đã tốn rất nhiều công sức của khách hàng.

Để lựa chọn đúng loại van mình cần thì bạn phải biết công dụng và cách hoạt động của các loại van, ngoài ra còn phụ thuộc phần lớn vào lưu chất trong đường ống của bạn. Bạn cũng cần tham khảo thêm diện tích khu vực lắp đặt để quyết định chọn van cổng ty chìm tay quay hay ty nổi tay quay

Trong trường hợp bạn đã ở đây để lựa chọn van cổng thì chúc mừng vì bạn đã đi 1 nửa chặng đường, việc còn lại bây giờ chỉ là lựa chọn dòng van cổng tay quay nào phù hợp nhất với đường ống và ngân sách bỏ ra.

Bước 2: Xác định kiểu kết nối và tiêu chuẩn kết nối

Van cổng được chia làm 2 kiểu kết nối là nối ren và nối bích. Nối ren thường được thiết kế cho dòng van có kích thước nhỏ hơn DN50, các dòng van nhỏ hơn DN50 kiểu vận hành thường có tay vặn và 1 phần nhỏ tay quay. Nối bích thì thiết kế cho van có kích thước lớn hơn DN50, phần lớn các van nối bích đều sử dụng tay quay trong việc điều khiển của mình, 1 số dòng van cổng điều khiển điện cũng được lắp tay quay để sử dụng phòng trường hợp mất nguồn.

Ngoài xác định kiểu kết nối ta cũng cần xác định tiêu chuẩn kết nối, ta cần xác định rõ tiêu chuẩn kết nối trước khi mua để tránh nhầm lẫn dẫn tới việc lắp không vừa mặt bích đường ống. Dưới đây là những kiểu kết nối và chuẩn kết nối trên van cổng tay quay:

Kiểu kết nối:

• Nối ren
• Mặt bích

Tiêu chuẩn mặt bích:

• Tiêu chuẩn DIN
• Tiêu chuẩn BS
• Tiêu chuẩn JIS
• Tiêu chuẩn ANSI

Bước 3: Xác định vật liệu van – Xác định lưu chất

Khi dùng vật liệu van hợp lưu chất thì tuổi thọ của van rất cao, tùy vào lưu chất và môi trường bên ngoài ta sẽ chọn lựa vật liệu van để thích hợp nhất.

Hiện nay van cổng tay xoay có những vật liệu sau đây: Đồng, gang, thép, inox

Vật liệu đồng có tính dẻo và kháng khuẩn cao, phù hợp dùng cho nhiệt độ trung bình và nước sạch

Vật liệu gang có tính cứng, giòn chịu hóa chất nhẹ dễ bị oxy hóa. Phù hợp dùng trong môi trường có độ ẩm thấp và lưu chất không quá khắc nhiệt

Vật liệu thép có tính như vật liệu gang nhưng ít bị oxy hóa hơn chịu nhiệt tốt hơn và không giòn như vật liệu gang

Bước 4: Xác định áp lực

Để đảm bảo van chặn hay van cổng giữ được độ bền lâu dài, ngoài việc xác định lưu chất và vật liệu cho van, cũng cần xác định rõ áp lực của dòng lưu chất đó. Thứ nhất việc xác định đúng áp lực sẽ giúp ta tiết kiệm chi phí vì không mua dư thừa cũng như giảm thiểu rủi ro nếu mua dưới mức áp lực của van.

Nếu áp lực dòng chảy cao hơn giới hạn làm việc của van, thì khi dòng lưu chất có áp lực tối đã sẽ phá hỏng van, hoặc gây ra rò rỉ lưu chất.

Dưới đây là chuyển đổi áp lực cho van cổng tay quay cơ bản

PN10 = 10bar = 10 kg/cm²

PN16 = 16bar = 16 kg/cm²

PN20 = 20bar = 20 kg/cm²

Bước 5: Phương pháp vận hành van

Tại đây ta chọn vận hành van là vận hành tay xoay. 1 lần nữa bạn hãy cân nhắc nên sử dụng van cổng ty chìm tay quay hay ti nổi tay quay để tối ưu hóa hiệu quả điều khiển cho đường ống của mình.

Trên một số sản phẩm van cổng điều khiển điện cũng xuất hiện tay xoay nhưng chúng không được xếp vào van cổng tay quay vì phương pháp vận hành chính của chúng là điều khiển điện

7 Van cổng tay quay bảo hành 12 tháng & chứng nhận CO-CQ đầy đủ

Tất cả các sản phẩm do Vimi cung cấp đều được bảo hành 12 tháng, khách hàng có thể hoàn toàn yên tâm sử dụng. Trong trường hợp, sản phẩm phát sinh lỗi từ nhà sản xuất, Vimi hỗ trợ đổi mới trong thời gian ngắn nhất mà không phát sinh thêm chi phí.

Còn đối với các công trình dự án lớn, yêu cầu khắt khe về mặt thủ tục hồ sơ, chúng tôi cung cấp đầy đủ được các chứng nhận CO-CQ, chứng nhận xuất xứ và chất lượng sản phẩm, hỗ trợ tối đa cho quá trình chào thầu vào dự án.

8 Các kiến thức liên quan về van cổng tay quay

Dưới đây là một số các kiến thức liên quan về sản phẩm van cổng tay quay được chia sẻ bởi các kĩ sư ngành ống giàu kinh nghiệm của Vimi, quý khách hàng và các bạn hãy cũng tham khảo.

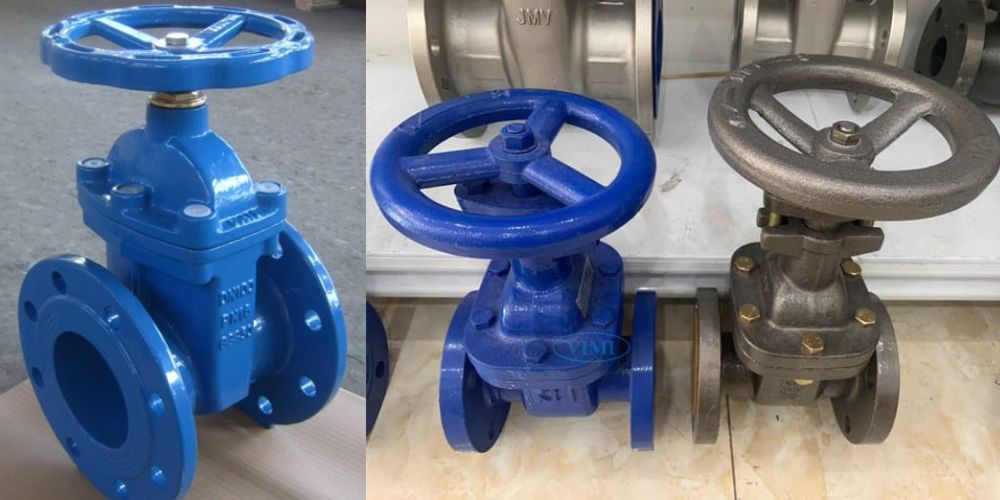

➀ Van cổng tay quay là gì

Van cổng tay quay là dòng van cổng có thể thực hiện đóng mở thủ công bằng tay, bằng cách sử dụng bộ phận vô lăng có gắn trên thân van. Với phương pháp này chúng ta có thể thao tác đóng mở van dễ dàng, chỉ cần sử dụng một lực nhỏ vừa đủ cũng có thể đóng mở van được.

Van được sử dụng chủ yếu để đóng mở dòng lưu chất, ít khi dùng để điều tiết lưu lượng, nên chúng ta cần lưu ý.

➁ Ưu nhược điểm của van cổng tay quay

Bất kì dòng van nào cũng sẽ có ưu nhược điểm riêng, sản phẩm van cổng ty tay quay cũng không phải trường hợp ngoại lệ, trong đó bao gồm cả 2 dạng van cổng ty chìm tay quay và ty nổi tay quay:

❑ Ưu điểm

✔ Van cổng được thiết kế tinh tế, các chi tiết của van dễ dàng tháo lắp bảo dưỡng

✔ Van có hành trình đóng mở nhanh hơn, tốn ít lực hơn so với dòng van cầu

✔ Van cổng có thân được đúc hoàn toàn nguyên khối nên chịu được áp suất lớn, chịu được va đập, chống kẹt khi làm việc

✔ Van khi ở trạng thái mở hoàn toàn không bị giảm áp suất, van đóng mở từ từ nên chúng không gây ra tình trạng búa nước, rung giật đường ống khi làm việc

❑ Nhược điểm

✘ Cần có vị trí, không gian rộng để lắp đặt

✘ Van có trọng lượng khá nặng nên việc lắp đặt có chút khó khăn

✘ Thành van dễ bị sói mòn do lưu chất chạy qua

✘ Van cổng tay quay không phù hợp cho việc điều tiết dòng lưu chất có áp suất lớn do đĩa van có thể bị bào mòn trong quá trình vận hành lâu dài. Để phục vụ tốt hơn cho quá trình điều tiết dòng lưu chất, Vimi khuyên bạn nên sử dụng các dòng van bướm tay quay, van bi tay quay, van cầu tay quay

➂ Van cổng tay quay ứng dụng trên nhiều hệ thống

Là dòng van phổ biến trên thị trường nên van cổng tay quay được ứng dụng rất rộng rãi trong các hệ thống và môi trường khác nhau:

✔ Ứng dụng phổ biến trong các nghành công nghiệp xăng, dầu, dầu khí,…

✔ Trong nhà máy thủy điện, nhiệt điện, cấp thoát nước, xử lí nước sinh hoạt, nước thải

✔ Các nhà máy xử lí hóa chất, khí hơi, chất lỏng

✔ Các nhà máy chế biến thực phẩm, các hệ thống lò mổ, các nhà máy sản xuất đồ uống

✔ Các hệ thống tưới tiêu trong nông nghiệp, các hệ thống chăn nuôi, thủy hải sản,…

➃ Một số chú ý khi lắp đặt van cổng tay quay

Để có thể đảm bảo van hoạt động an toàn và hiệu quả, chúng ta cần lưu ý một số các lưu ý lắp đặt như sau:

❖ Kiểm tra đầy đủ các yêu cầu về kỹ thuật của hệ thống trước khi lắp đặt vào hệ thống: kích thước van, tiêu chuẩn kết nối, kiểu lắp, chất liệu, xuất xứ, nhiệt độ làm việc và môi trường sử dụng

❖ Khi lắp đặt van cổng tay quay chúng ta cần phải vệ sinh sạch sẽ gioăng và khoang bên trong của van

❖ Khi lắp ráp gioăng trục chúng ta cần phải xác định được chính xác vị trí, ép chặt, tránh tình trạng rò rỉ lưu chất ra ngoài đường ống

❖ Chúng ta nên lắp đặt van ở những vị trí thuận tiện cho việc thi công lắp đặt, vận hành, kiểm tra sữa chữa, bảo dưỡng van khi gặp sự cố, trong một khoảng thời gian nhất định

❖ Xác định diện tích khu vực để chọn lựa lắp đặt van cổng ty chìm tay quay hay van cổng ty nổi tay quay

❖ Lắp đặt van cửa đúng hướng chảy theo chiều mũi tên được kí hiệu trên phần thân van

❖ Khi lắp đặt xong van cổng chúng ta nên vận hành chạy thử, cần phải kiểm tra lại một lần nữa để chắc chắn van không bị rò rỉ

❖ Lên kế hoạch định kì từ 4 – 7 tháng để bảo dưỡng van, đãm bảo rằng van hoạt động tốt
