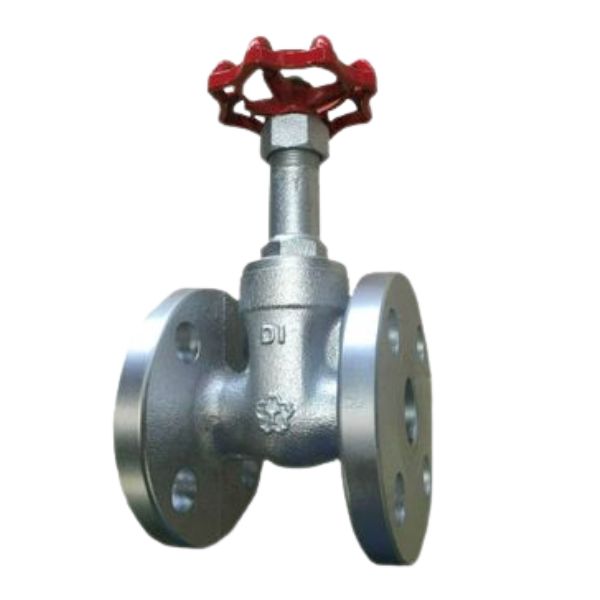

Yamato D10GB

Yamato D10GB là dòng van cổng làm việc dưới cấp áp 10K, nổi bật với cấu trúc cổ dài – ty chìm giúp tối ưu không gian lắp đặt và tăng độ bền khi vận hành trong môi trường kín

1. Yamato D10GB là van gì

Yamato D10GB là dòng van cổng mặt bích thuộc thương hiệu van Yamato – Nhật Bản, được thiết kế theo tiêu chuẩn chuyên dùng cho các hệ thống áp lực trung bình. Khác với yamato D10SGS nối ren, yamato D10GB là phiên bản nối bích giúp liên kết chắc chắn hơn cho các hệ thống trung bình và lớn

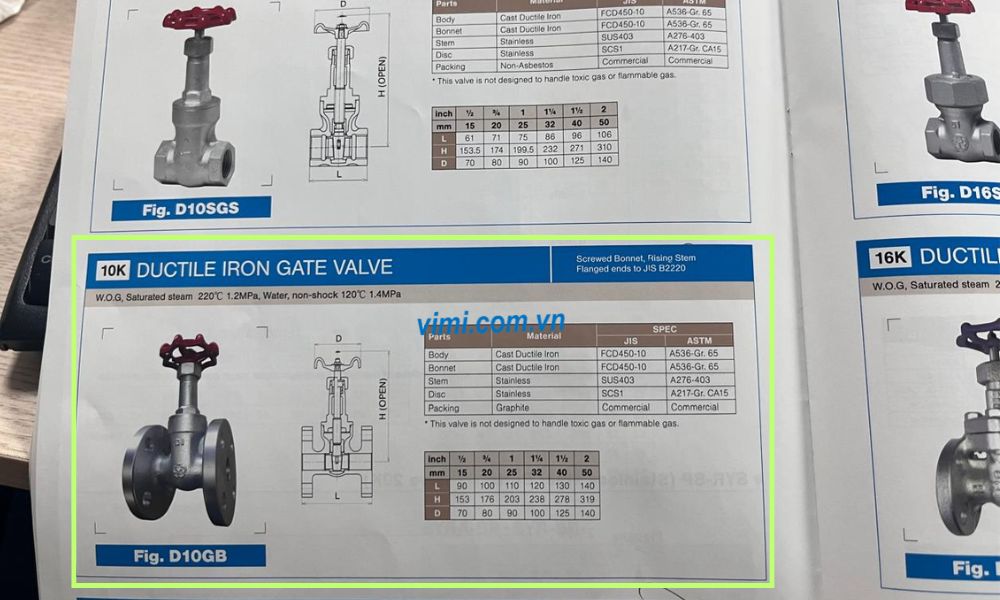

2. Tra cứu yamato D10GB trong catalogue tiếng anh

Tra cứu yamato D10GB trong catalogue tiếng Anh, model yamato D10GB được trình bày rõ ràng cùng các thông tin như:

• Tên kỹ thuật bằng tiếng anh đầy đủ: 10K Ductile Iron Gate Valve – Screwed Bonnet, Rising Stem, Flanged ends to JIS B2220. Khi tìm mua người dùng có thể gọi tắt là D10GB gate valve
• Mã sản phẩm: Fig. D10GB
• Vị trí trong catalogue: Nằm ngay sau model D10SGS (bản nối ren)
• Hình ảnh thực tế và bản vẽ mô tả cấu tạo và kích thước của yamato D10GB
• Một số thông số về đặc điểm kỹ thuật cùng kích thước lắp đặt chi tiết

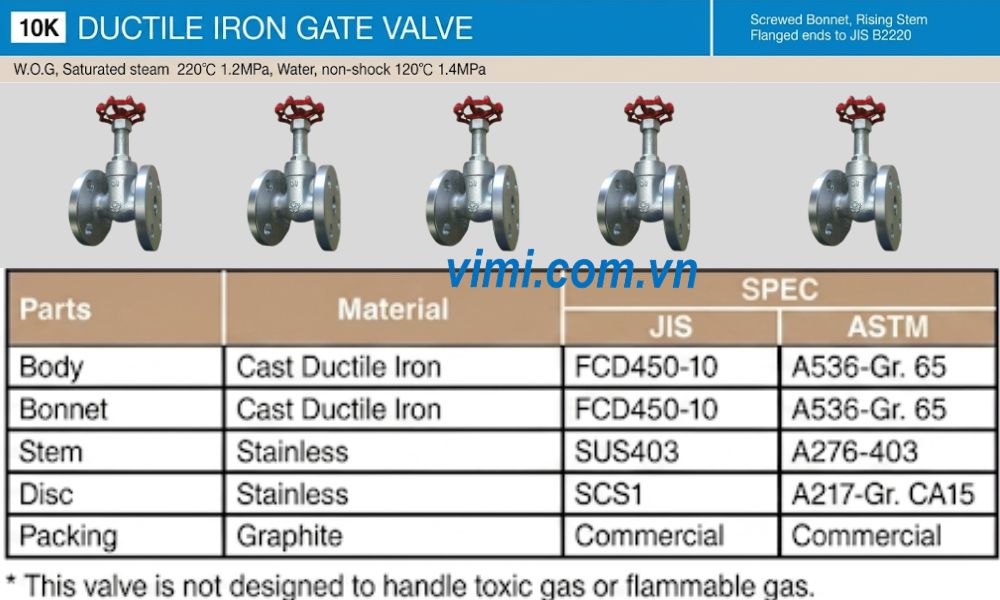

3. Vật liệu sản xuất của yamato D10GB

Điểm mạnh của yamato D10GB nằm ở vật liệu đạt chuẩn cả tiêu chuẩn JIS và tiêu chuẩn ASTM, giúp tăng độ bền và tuổi thọ vận hành. Thông tin về vật liệu của D10GB gate valve là:

• Thân và nắp van: Được đúc từ gang cầu với tiêu chuẩn FCD450-10 >> Xem thêm FCD450 là gì
• Trục hay ty van: Sử dụng inox SUS403
• Đệm kín: Vật liệu đệm graphite hay gioăng chì graphite chịu nhiệt cao không chưa amiăng
• Đĩa van: Inox đúc SCS1

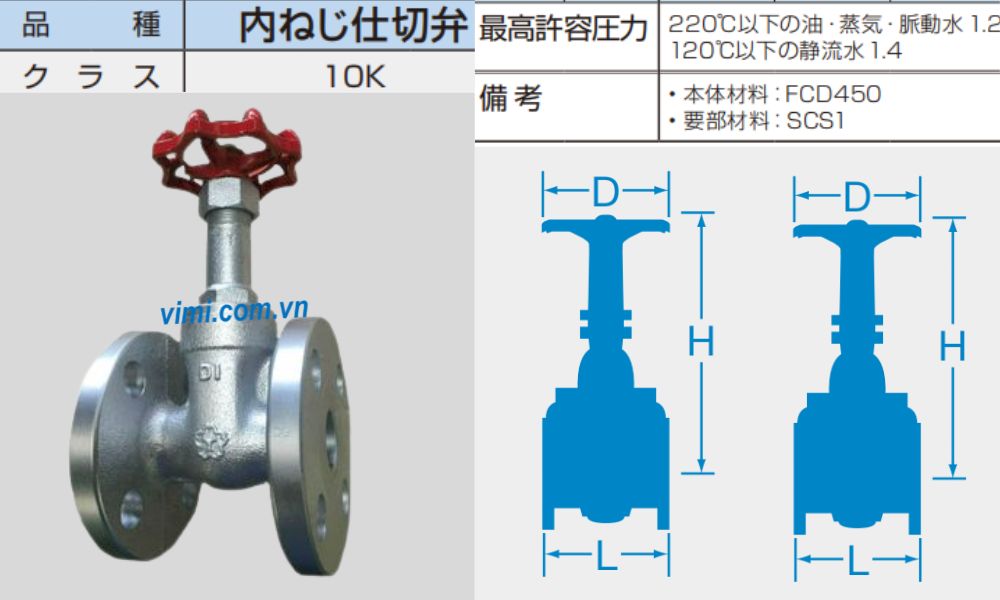

4. Đặc điểm kỹ thuật của yamato D10GB

Van cổng yamato D10GB không chỉ bền bỉ về vật liệu mà còn được tối ưu về khả năng vận hành và chịu tải trong thực tế. Dưới đây là các đặc điểm kỹ thuật quan trọng cần nắm về van cổng gang model D10GB:

• W.O.G (Water – Oil – Gas): 1.2 MPa
• Hơi nước bão hòa: 220°C tại 1.2 MPa
• Nước lạnh (non-shock): 120°C tại 1.4 MPa
• Người dùng cần lưu ý D10GB gate valve không dùng cho khí độc hoặc khí dễ cháy

Với các thông số này, gate valve dòng D10GB đáp ứng tốt các hệ thống nước, hơi và chất lỏng thông dụng, đặc biệt trong môi trường yêu cầu ổn định áp suất và nhiệt độ lâu dài.

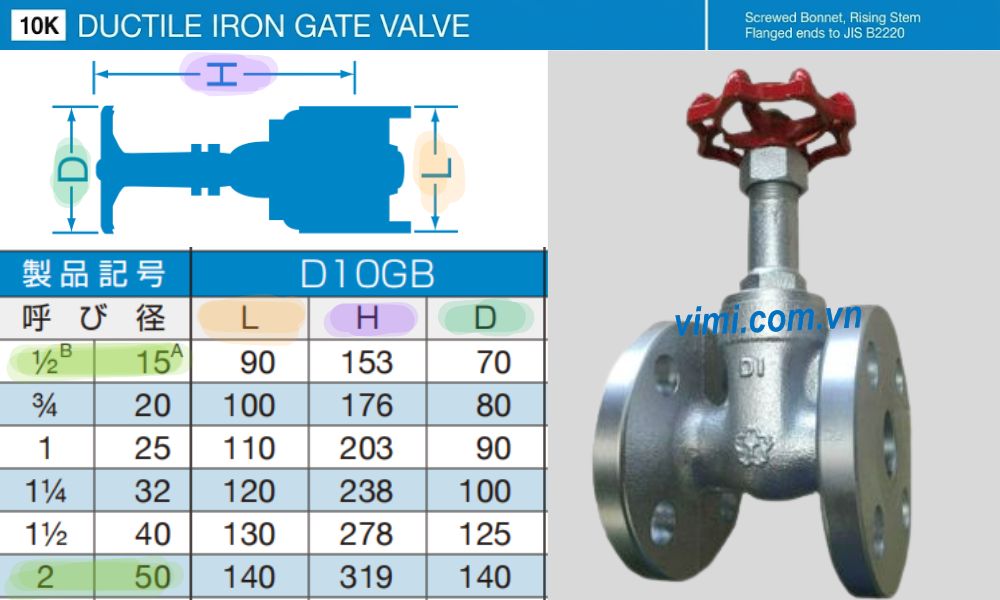

5. Kích thước tiêu chuẩn của D10GB gate valve

Yamato D10GB được thiết kế theo dải kích thước nhỏ đến trung bình, phù hợp với nhiều hệ thống đường ống phổ biến trong thực tế. Người dùng cần tuân thủ tiêu chuẩn mặt bích JIS, để việc lựa chọn và lắp đặt trở nên đồng bộ, dễ dàng hơn

Dải kích thước của D10GN gate valve từ DN15~DN50 là:

• DN15 (1/2″)
• DN20 (3/4″)
• DN25 (1″) → Tham khảo chi tiết tại van cổng DN25
• DN32 (1 1/4”) →Xem thêm van cổng DN32
• DN40 (1 1/2″) → xem thêm van cổng DN40
• DN50 (2″) → Tham khảo thêm van cổng DN50

Việc gắn theo từng size với van yamato D10GB giúp người dùng dễ dàng tra cứu nhanh theo đúng nhu cầu thực tế của hệ thống
