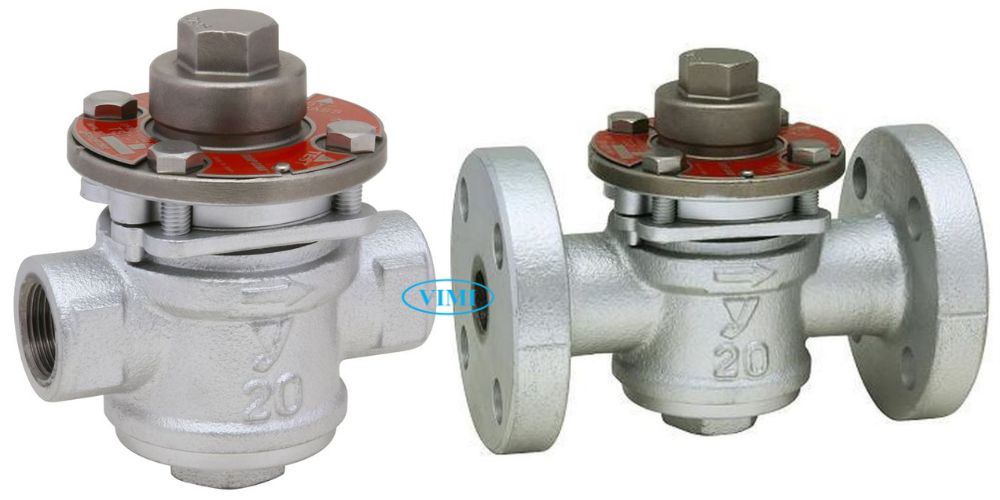

Yoshitake TSD-7 | TSD-7F

Yoshitake TSD-7 và TSD-7F là một trong những bẫy hơi bypass của nhãn hiệu Yoshitake, van có nhiều chế độ hoạt động khác nhau nên đa dạng ứng dụng và được lắp đặc tại những vị trí có bypass

1. Nguyên lý hoạt động của Yoshitake TSD-7 và TSD-7F

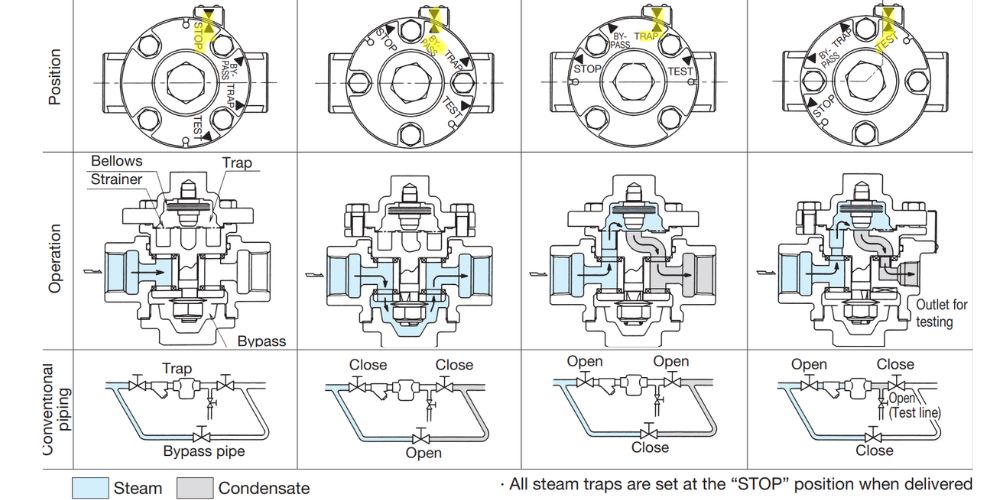

Đây là dòng bẫy hơi đồng tiền đặc biệt với nhiều chế độ hoạt động khác nhau và được ứng dụng trong trường hợp cần bypass, đảm bảo hệ thống hoạt động liên tục trong khi chúng ta có thể tháo lắp các bộ phận và thiết bị nằm trong phạm vi bypass. Các chế độ của van

• Stop: Dừng
• Bypass: Hơi đi vòng
• Trap: Bẫy hơi
• Test: Kiểm tra

2. Ưu điểm của TSD-7 và TSD-7F

Van có những ưu điểm nổi bật

• Có thể thực hiện được 4 chức năng một cách dễ dàng bằng cờ lê
• Chức năng bypass tích hợp giúp giảm đường ống và chi phí
• Có thể kiểm tra bẫy khi đóng valve ở cả 2 phía
• Đĩa van và ghế van được làm bằng thép không gỉ, phù hợp với việc xử lý nhiệt và độ bền cao
• Van có thể lắp đặt theo cả chiều dọc và chiều ngang
• Van có nắp bịt chống nước mưa – phù hợp cho việc lắp ngoài trời

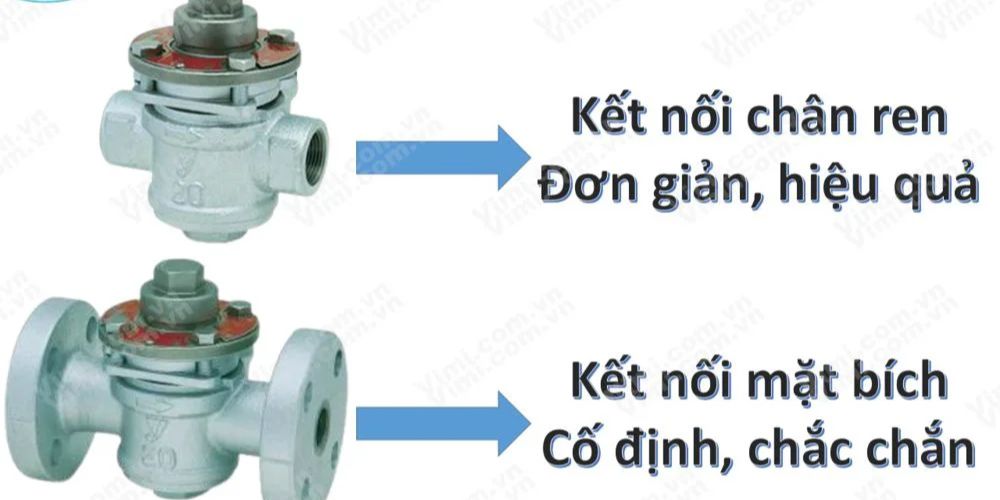

3. Kết nối của TSD-7 và TSD-7F

Van có cả hai kiểu kết nối cơ bản là bằng ren và bằng mặt bích

• Yoshitake TSD-7: Kết nối bằng ren
• Yoshitake TSD-7F: Nối bằng mặt bích JIS10K

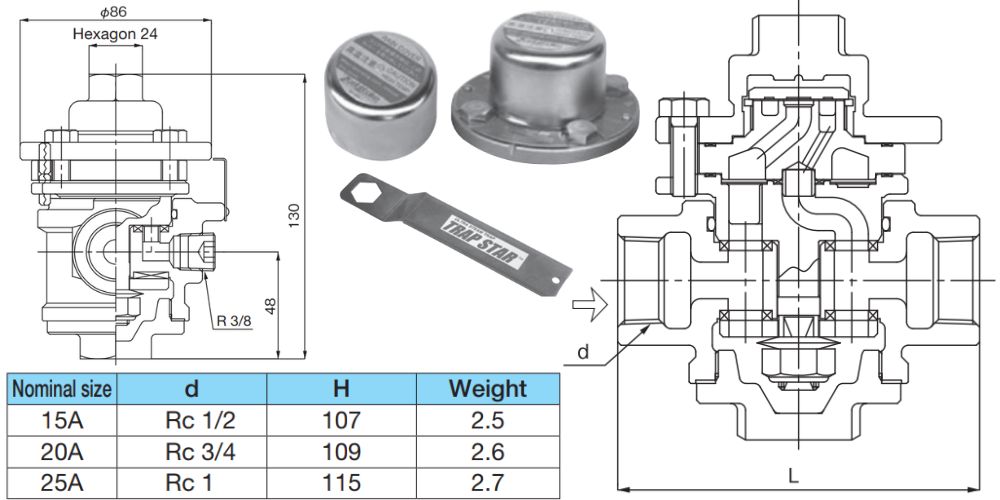

4. Bản vẽ, kích thước và cân nặng của TSD-7

Trong quá trình thiết kế và lắp đặt chúng ta thường quan tâm đến kích thước đường bao của Yoshitake TSD-7, van có chiều cao bằng nhau với nhiều kích cỡ và chiều dài khác nhau theo kích cỡ van.

• 15A: 107mm
• 20A: 109mm
• 25A: 115mm

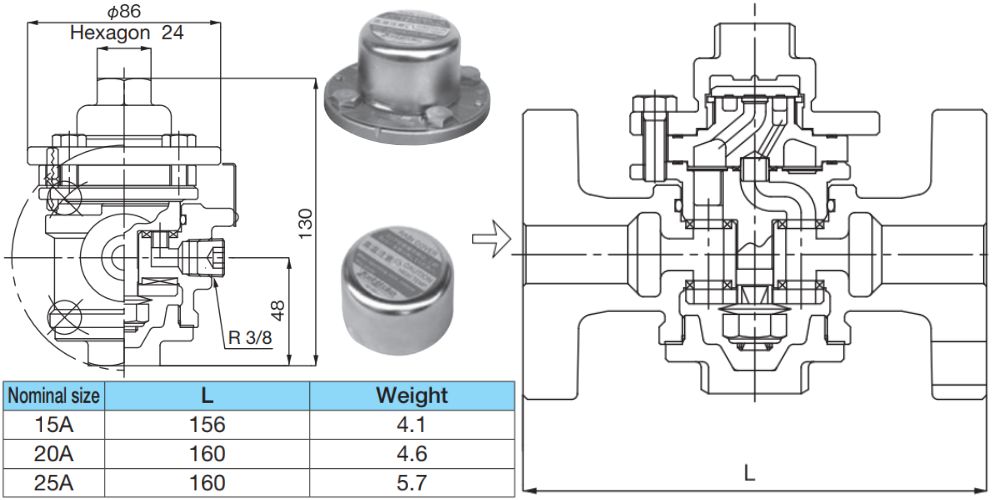

5. TSD-7F có kích thước và cân nặng thế nào

Khác với TSD-7 kết nối bằng ren nên chiều dài van ngắn hơn, model Yoshitake TSD-7F có chiều dài tương ứng theo kích cỡ

• 15A: 156mm
• 20A: 160mm
• 25A: 160mm

6. Nhiệt độ và áp suất giới hạn của van

Vật liệu chế tạo thân van là gang cầu với mác FCD với giới hạn nhiệt độ và áp suất như dưới đây

• Nhiệt độ giới hạn: 183^oC
• Phạm vi áp suất làm việc: 3.5 ~ 10bar

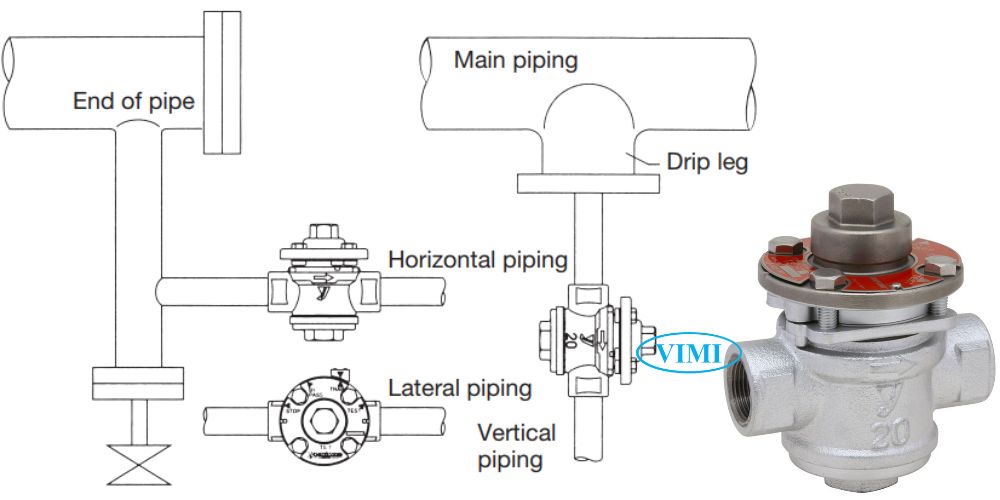

7. Lưu ý khi lắp đặt van

Với Yoshitake TSD-7 và Yoshitake TSD-7F nhà sản xuất lưu ý người sử dụng về việc lắp đặt như sau

• Loại bỏ cặn, bẩn ra khỏi đường ống trước khi lắp đặt
• Lắp đặt van theo hướng dẫn mũi tên chỉ dòng chảy trên van
• Đặt bẫy ở vị trí càng thấp càng tốt để nước ngưng chảy vào van bằng trọng lượng của chính nó.
• Không cách nhiệt đầu vào đường ống và bẫy hơi.
• Khi cần lắp đặt bẫy trên trên ống chính, cần lắp thêm đường nhánh nhỏ
• Đảm bảo đủ không gian cho việc bảo trì van cũng như làm sạch lọc
• Nếu công suất xả không đủ, hãy lắp nhiều bẫy. Trong trường hợp này, cần nối các bẫy trên đường ống sao cho các đầu vào của chúng ngang bằng nhau.
• Không lắp đặt bẫy hơi ở nơi có nhiệt độ môi trường cao hơn nhiệt độ nước ngưng cần xả

8. Địa chỉ mua Yoshitake TSD-7 và TSD-7F

Hiện nay Yoshitake tại phân phối các model TSD-7 và TSD-7F cũng như các bẫy hơi yoshitake khác thông qua các đơn vị phân phối. Khách hàng có thể mua hàng tại công ty Vimi để nhận hàng tại Hà Nội và Hồ Chí Minh hoặc được công ty vận chuyển tới công trình
