Bẫy hơi mặt bích | Đài Loan – Hàn Quốc | Sẵn hàng số lượng

Tại sao bạn nên mua bẫy hơi mặt bích tại Vimi

Hiện nay, Vimi tự hào là đơn vị cung cấp các sản phẩm bẫy hơi mặt bích số lượng lớn với đầy đủ chủng loại và kích thước. Tại sao hợp tác với Vimi là hợp đồng đắt giá nhất mà khách hàng nên nắm bắt? Đơn giản bởi Vimi chúng tôi có tất cả những lợi thế hiện nay trên thị trường:

  • Vimi là đơn vị nhập khẩu trực tiếp các dòng bẫy hơi nên cam kết giá thành tốt nhất thị trường
  • Bẫy hơi mặt bích luôn được trữ kho số lượng cực lớn, mỗi model luôn sẵn hàng trăm sản phẩm. Vimi sở hữu nguồn hàng đủ khả năng cung cấp cho rất nhiều đơn hàng lớn cùng lúc.
  • Hệ thống kho diện tích lớn, đặt tại 2 khu vực kinh tế hàng đầu Việt Nam là Hà Nội và Hồ Chí Minh. Bên cạnh đó các đối tác lưu kho của Vimi nằm rải rác trên toàn quốc. Vì vậy Vimi có thể phân phối sản phẩm đến tay khách hàng đặt mua tại bất kỳ đâu
  • Thời gian vận chuyển đến tay khách hàng là cực kỳ ngắn khi chúng tôi có 2 kho hàng lớn được đặt tại 2 đầu Bắc Nam mở lối cho con đường giao thương được thông suốt toàn quốc.
  • Nhân sự được đào tạo chuyên sâu, đội ngũ nhân viên kinh doanh chuyên nghiệp, nhiệt tình trong tư vấn hỗ trợ khách hàng.
  • Bảo hành sản phẩm lâu dài, khách hàng còn được hướng dẫn tận tình về kỹ thuật chuyên sâu từ khâu lắp đặt cho đến bảo dưỡng sản phẩm.

2. Bẫy hơi mặt bích tại Vimi có đa dạng kích cỡ thông dụng

Để đáp ứng được các loại hệ thống đường ống hiện nay, bẫy hơi mặt bích được sản xuất với nhiều dạng kích thước khác nhau để phù hợp với nhu cầu của người sử dụng và hệ thống.

Hiện tại Vimi đang cung cấp đầy đủ các chủng loại kích thước bẫy hơi mặt bích từ DN15– DN50, đảm bảo nguồn cung cho rất nhiều đơn hàng cùng lúc.

3. Bẫy hơi mặt bích chính hãng, đầy đủ CO-CQ

Bẫy hơi mặt bích được Vimi nhập khẩu trực tiếp từ các thương hiệu quốc tế. Vì vậy từng lô hàng đều được đính kèm đầy đủ giấy tờ kiểm định, CO/CQ. Vimi luôn chú trọng đến nỗi lo của khách hàng hiện nay, khi nguồn hàng kém chất lượng đang được bày bán trôi nổi trên thị trường.

4. bẫy hơi mặt bích được bảo hành lâu dài 12-24 tháng

Các sản phẩm bẫy hơi mặt bích do Vimi cung cấp đều được nhập khẩu chính hãng chính vì vậy mà đều được bảo hành lên tới 12 tháng, quý khách hàng có thể hoàn toàn yên tâm sử dụng.

Tuy nhiên nếu bạn là khách hàng đối tác lâu năm của Vimi thì sao? Chắc chắn rằng chúng tôi sẽ mang đến cho bạn rất nhiều hỗ trợ và ưu đãi khi bạn đã, đang và sẽ trở thành đối tác sâu rộng của Vimi. Cụ thể như:

  • Thời gian bảo hành sản phẩm được kéo dài thay vì 12 tháng cố định, chúng tôi mang đến gói bảo hành kéo dài 18-24 tháng.
  • Chi phí hay thời gian lưu kho cũng sẽ được cân nhắc với những đơn hàng lớn, phục vụ cho những dự án kinh tế trọng điểm trên khắp cả nước.
  • Đổi trả sản phẩm lỗi 1 đổi 1 nhanh chóng, hỗ trợ tiền vận chuyển

4. Các sản phẩm bẫy hơi mặt bích đang được Vimi phân phối

Bẫy hơi mặt bích là dòng van gần như không thể thiếu trên các hệ thống hơi  chính vì vậy mà có rất nhiều các thương hiệu sản xuất dòng van này. Là đơn vị đi đầu trong lĩnh vực, nên Vimi tự hào là đối tác chiến lược của nhiều thương hiệu lớn trên thế giới. Có thể kể đến một số các thương hiệu uy tín đó là:

  • Thương hiệu Nhật Bản: Yoshitake
  • Thương hiệu bẫy hơi: YNV, Sam Yang, Yoo Youn ( Hàn Quốc)
  • Thương hiệu bẫy hơi: Yoshitake, Venn, TLV ( Nhật Bản)
  • Thương hiệu bẫy hơi: Tung lung, Nicoson ( Đài Loan)
  • Thương hiệu: Spirax sarco, ADCA (châu Âu)

Kho van của Vimi luôn sẵn hàng các dòng bẫy hơi mặt bích:

Bẫy hơi đồng tiền

Thông số kỹ thuật

  • Kích cỡ: DN15A – DN50A
  • Chất liệu thân:nguyên khối gang dẻo
  • Áp suất Max: 16kgf/cm2
  • Nhiệt độ làm việc max: 220°C
  • Ty đĩa:Thép không rỉ inox 304, 316
  • Kiểu kết nối: nối bích

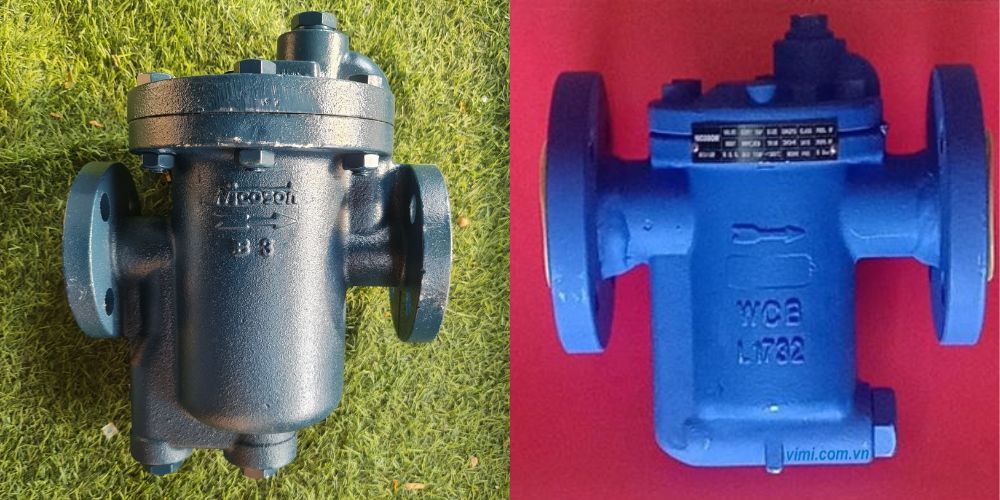

  • Tiêu chuẩn kết nối mặt bích: JIS 10K, DIN, BS, ANSI
  • Môi trường làm việc: Hơi nóng, khí

Bẫy hơi dạng phao

Thông số kỹ thuật

  • Kích cỡ: DN15A – DN50A
  • Chất liệu thân:nguyên khối gang dẻo
  • Áp suất Max: 16kgf/cm2
  • Nhiệt độ làm việc max: 220°C
  • Phao van:Thép không rỉ inox 304, 316
  • Kiểu kết nối: Nối bích
  • Tiêu chuẩn kết nối mặt bích: JIS 10K, DIN, BS, ANSI
  • Môi trường làm việc: Hơi nóng, khí

Bẫy hơi gầu đảo

Thông số kỹ thuật

  • Kích cỡ: DN15A – DN50A
  • Chất liệu thân:nguyên khối gang dẻo
  • Áp suất Max: 10kgf/cm2
  • Nhiệt độ làm việc max: 220°C
  • Cốc ngưng: Thép không rỉ inox 304, 316
  • Kiểu kết nối: mặt bích
  • Tiêu chuẩn kết nối mặt bích: JIS 10K, DIN, BS, ANSI
  • Môi trường làm việc: Hơi nóng, khí

5. Tìm hiểu thêm về bẫy hơi mặt bích

Bẫy hơi mặt bích là gì?

bẫy hơi mặt bích là dòng bẫy hơi kết nối với đường ống theo kết nối mặt bích tiện lợi. Thiết bị được ứng dụng để xả nước ngưng tụ trong các hệ thống hơi , khí nén. Nước ngưng sẽ được xả về bể chứa để phục vụ việc tái sử dụng hoặc xả trực tiếp ra bên ngoài

Bẫy hơi mặt bích có khả năng tách nước và khí không ngưng cực kỳ hiệu quả đi kèm với độ bền cơ học cao cùng độ kín lưu chất gần như tuyệt đối. Bẫy hơi mặt bích đã và đang được ứng dụng rộng rãi trong các hệ thống hơi nóng có mức nhiệt độ và áp suất tương đối khắc nghiệt như hệ thống sấy khô, lò hơi…

Về vị trí lắp đặt thì bẫy hơi mặt bích thường được lắp trực tiếp tại các hệ thống dẫn hơi hoặc lắp đặt tại phía sau hệ thống trao đổi nhiệt

Cấu tạo của bẫy hơi mặt bích

Bẫy hơi mặt bích có đa dạng mẫu mã vì vậy cấu tạo của từng dòng sẽ có sự khác nhau. Đối với dòng bẫy hơi gầu đảo mặt bích sẽ có các bộ phận chính như: Thân bẫy hơi, cốc phao bên trong lưới lọc, ốc xả đáy , lỗ xả khí, van xả, loại kết nối. Cụ thể hơn bạn đọc hãy tham khảo ngay dưới đây:

– Phần thân của bẫy hơi cốc phao: Phần thân được đúc nguyên khối từ vật liệu gang dẻo, inox. Thân van với khả năng chịu được nhiệt độ cao lên đến 250 độ C, rất thích hợp trong những hệ thống lò hơi, máy sấy…

Tùy vào từng loại bẫy hơi sẽ có cấu tạo bên trong khác nhau:

Ví dụ bẫy hơi gầu đảo mặt bích:

– Phần cốc phao bên trong: là bộ phận quan trọng của cốc ngưng gầu đảo(tên gọi khác của sản phẩm). Lý do cho tên gọi này là vì hình dạng bên ngoài của cốc phao giống như một chiếc cốc úp ngược. Bộ phận này có thể di chuyển nâng lên hạ xuống dựa trên sự chênh lệch áp lực của nước ngưng và hơi nóng bên trong.

– Lỗ xả khí: Có nhiệm vụ xả khí ra bên ngoài, được bố trí nằm ở đáy của cốc phao

– Van xả: bộ phận quan trọng giúp xả nước ngưng ra ngoài. Ở thời điểm bẫy hơi chưa có nước tích tụ, van ở trạng thái đóng hoàn toàn. Khi có nước ngưng thì đòn bẩy sẽ cùng với cốc mở van xả nước ngưng ra bên ngoài

– Đòn bẩy: Là một thanh kim loại một đầu được gắn vào van xả nước ngưng, một đầu được gắn vào cốc phao. Khi cốc phao di chuyển nâng lên hạ xuống cũng kéo theo đòn bẩy, qua đó điều khiển van xả nước ngưng ra ngoài

– Phần lưới lọc: Được bố trí ở đáy của bẫy hơi mặt bích. Lưới lọc đóng vai trò giống van y lọc, có nhiệm vụ giữ lại các loại cặn và tạp chất có lẫn trong hơi nóng

– Dạng kết nối: Hiện nay bẫy hơi mặt bích có hai dạng kết nối phổ biến nhất là kiểu kết nối ren. Với kiểu kết nối ren thì phần kết nối của van là ren trong sẽ được lắp với ren ngoài của đường ống.

Bẫy hơi đồng tiền mặt bích

Bẫy hơi đồng tiền có cấu tạo bao gồm:

  • Thân bẫy: được làm từ các loại vật liệu như gang, inox có độ bền cao, khả năng chịu nhiệt và chịu áp suất tốt.
  • Nắp che: chất liệu thiết kế giống với thân bẫy, có thể tháo lắp đơn giản kiểm tra các linh kiện trong bẫy.
  • Đồng tiền: được chế tạo từ hợp kim của nhôm hoặc inox có độ bền và khả năng kháng ăn mòn tốt. Là bộ phận quan trọng có nhiệm vụ đóng mở cho phép lưu thông dòng nước ngưng tụ đi qua.
  • Bộ lọc: thiết kế tấm lọc giúp loại bỏ các loại rác thải trong dòng chảy của lưu chất. Người dùng có thể tháo nắp mở dễ dàng để dọn dẹp rác thải, tạp chất lưu lại bên trong đường ống.

Bẫy hơi phao mặt bích

Cấu tạo chi tiết của bẫy hơi bóng phao mặt bích:

  • Thân bẫy: Được làm từ chất liệu gang dẻo, gang cầu có khả năng chịu được nhiệt độ, áp lực lớn của hơi và khí trong hệ thống
  • Kiểu kết nối: Mặt bích với các tiêu chuẩn chính như JIS, BS, DIN, ANSI
  • Bóng phao: thiết kế từ vật liệu chịu nhiệt tốt, độ nhẹ tốt được làm kín kết nối với các trục nối. Vật liệu làm bóng phao thường là inox, thép mạ kẽm với khả năng kháng sự ăn mòn, nhiệt độ của môi trường trong không khí.
  • Lỗ thông hơi: được thiết kế theo chiều của đầu ra khí, được bịt kín bởi nút bịt của bóng phao.
  • Kết nối: mặt bích với tiêu chuẩn quốc tế: JIS, DIN, BS, ANSI

Bẫy hơi mặt bích hoạt động như thế nào?

Tùy vào từng dòng bẫy hơi sẽ có dạng vận hành tương ứng. Vimi sẽ lấy ví dụ về dòng bẫy hơi gầu đảo mặt bích:

Với cấu tạo đã nêu ở trên thì nguyên lý hoạt động của bẫy hơi gầu đảo mặt bích dựa trên sự chênh lệch về áp suất giữa hơi nóng và nước ngưng tác dụng lên phần cốc phao bên trong. Cơ cấu đòn bẩy của van xả và cốc ngưng quyết định tình trạng đóng hoặc mở của bẫy hơi

Ở trạng thái chỉ có hơi và khí không ngưng đi vào bẫy hơi thì cốc phao sẽ nổi lên kéo theo đòn bẩy và đóng van xả lại. Hơi nóng không thể lọt ra bên ngoài của bẫy hơi

Khi nước ngưng đi vào bên trong, thùng sẽ nặng chìm xuống dưới. Lúc này đòn bẩy sẽ kéo van xả mở ra, cho phép nước ngưng thoát ra ngoài

Khi nước ngưng thoát ra ngoài hết thì bên trong chỉ còn khí nên thùng ngược lại nổi lên kéo theo van xả về lại vị trí đóng

Chu trình hoạt động của bẫy hơi mặt bích được lặp lại liên tục khi tồn tại nước ngưng trong hệ thống.

Nguyên lý hoạt động của bẫy hơi phao mặt bích

Quá trình vận hành của bẫy hơi phao mặt bích dựa trên sự chênh lệch về khối lượng riêng của hơi và nước ngưng

  • Nước khi ở thể lỏng( nước ngưng) sẽ có khối lượng riêng nặng hơn khi ở thể khí. Khi hơi nước đi vào bẫy hơi, lượng nước bị ngưng tụ đến một lượng nhất định sẽ làm phao nổi lên giúp mở van xả và cho nước ngưng xả ra ngoài hoặc quay về bể chứa.
  • Khi nước ngưng đã được thải ra một phần nhất định, mực chất lỏng trong van sẽ hạ xuống và van sẽ được đóng. Quá trình này diễn ra tự động và liên tục vì trong hệ thống khí nóng nước ngưng được tạo ra liên tục khi hơi nóng lưu thông.

Nguyên lý hoạt động của bẫy hơi phao đồng tiền

Khi hệ thống tích nước ngưng, đến mức lưu lượng đủ lớn trong buồng ngưng sẽ làm tăng áp suất phần phía dưới đồng tiền và đẩy đồng tiền lên phía trên nắp. Khí đó nước ngưng và không khí sẽ thoát ra khỏi bẫy hơi qua cửa xả.

Khi lượng nước ngưng đã được xả lúc này một lượng hơi nước sẽ di chuyển lên khoang trên của đĩa van. Áp lực tác động lên đồng tiền kết hợp với trọng lực của đĩa: đĩa van sẽ hạ xuống và về lại vị trí đóng kín, ngăn chặn hơi nước ra ngoài.

Sau một thời gian từ 20 – 40 giây, dưới tác động nhiệt từ môi trường bên ngoài, hơi nước ngưng tụ thành nước và rơi xuống các rãnh làm áp suất khoang trên đĩa van giảm xuống. Nước ngưng ngưng tụ trong bẫy lại nâng đĩa lên và chu kỳ xả lặp lại 1 lần nữa.

Ưu điểm của bẫy hơi mặt bích

Bẫy hơi mặt bích sở hữu rất nhiều ưu điểm đáng kể như:

👍 Thoát hoàn toàn nước ngưng ở nhiệt độ bão hòa.

👍 Thiết kế gầu mở sẽ chịu được búa nước vừa phải.

👍 Chế độ hỏng hóc bình thường đang mở.

👍 Cặn và chất bẩn được giữ ở dạng huyền phù cho đến khi thải ra ngoài cùng với nước ngưng.

👍 Vận hành đơn giản, dựa trên sự tương tác giữa áp suất hơi nóng và nước ngưng

👍 Lắp đặt tại những vị trí trên hệ thống có nhiều hơi nước ngưng tụ, được bốc lên hoặc thoát vào đường hồi ẩm.

👍 Ứng dụng cho các môi trường áp suất cao.

Ứng dụng của bẫy hơi mặt bích

bẫy hơi mặt bích đã và đang được ứng dụng trong nhiều hệ thống công nghiệp. Tiêu biểu như:

  • Hệ thống sấy công nghiệp: sấy thực phẩm, nông sản, ngũ cốc, thịt sấy khô
  • Sử dụng trong hệ thống cung cấp hơi nóng cho các tòa nhà, khu chung cư
  • Ứng dụng trong lò hơi, nồi hơi cung cấp hơi nóng để sử dụng các phương tiện, máy móc
  • Ứng dụng trong các nhà máy chế biến gỗ, in khắc gỗ có sử dụng hơi nóng
  • Ứng dụng tách nước ngưng trong hệ thống tuabin
  • Ứng dụng trong các hệ thống nhà máy dệt may, các doanh nghiệp may mặc xuất khẩu
  • Sử dụng trong các khu dịch vụ nghỉ dưỡng như tắm hơi, xông hơi
