Bẫy hơi phao | Hiểu để sử dụng hiệu quả

Các loại bẫy hơi đều có vai trò quan trọng là được dùng để loại bỏ nước ngưng từ thiết bị sử dụng hơi nước và bẫy hơi phao là một trong những loại phổ biến. Vậy bẫy hơi phao là gì. Cấu tạo, ưu nhược điểm và ứng dụng như thế nào, hãy đọc để hiểu hơn trước khi sử dụng

1. Bẫy hơi phao là gì

Bẫy hơi phao hay còn gọi là bẫy hơi bi phao với tên tiếng anh là “Float steam trap”, là một dạng của bẫy hơi cơ học, hoạt động dựa trên nguyên tắc trọng lượng riêng (cụ thể là sự khác biệt về trọng lượng riêng của nước ngưng tụ và hơi nước). Vì trong van có phao bóng chuyển động nổi lên và chìm xuống theo dòng nước ngưng tụ, giúp van đóng hoặc mở.

bẫy hơi phao là gì 6

Bẫy có thể hoạt động theo phản ứng chính xác với dòng nước ngưng mà hiệu suất của chúng không bị ảnh hưởng bởi hầu hết của các yếu tố bên ngoài.

2. Cấu tạo

Cấu tạo chi tiết của bẫy hơi bóng phao gồm các bộ phận dưới đây

bẫy hơi phao 105 5

  • Thân: Được làm từ chất liệu gang dẻo hoặc gang cầu có khả năng chịu được nhiệt độ, áp lực lớn của hơi và khí trong hệ thống đường ống.
  • Đầu vào và đầu ra: Bộ phận kết nối với đường ống, có các kiểu lắp đặt như lắp bích, lắp ren.
  • Bóng phao: Thiết kế từ vật liệu chịu nhiệt tốt, độ nhẹ tốt được làm kín kết nối với các trục nối. Vật liệu làm bóng phao thường là inox, thép mạ có khả năng chống lại sự ăn mòn, nhiệt độ của môi trường trong không khí.
  • Lỗ thông nhiệt: Được thiết kế theo chiều của đầu ra khí, được bịt kín bởi nút bịt của bóng phao.
  • Van đóng mở (valve disc): Được liên kết với đòn bẫy bằng khớp nối giúp đóng van khi phao hạ và mở van khi phao nổi
  • Đòn bẫy (không có với chủng loại phao tự do): Thanh liên kết giũa bi phao và đĩa valve

3. Nguyên lý hoạt động

Về cơ bản, bẫy hơi phao có hai loại phao là phao đòn bẩy và phao tự do, trong đó phao đòn bẫy có gắn với khớp bản lề còn phao tự do sẽ không có khớp bản lề trên thân valve. Bẫy hơi dạng phao bóng hoạt động bằng cách cảm nhận sự khác biệt về mật độ giữa hơi nước và nước ngưng tụ, van đóng và mở do chuyển động của phao nổi lên và chìm theo dòng nước ngưng tụ.

bẫy hơi phao 105 6

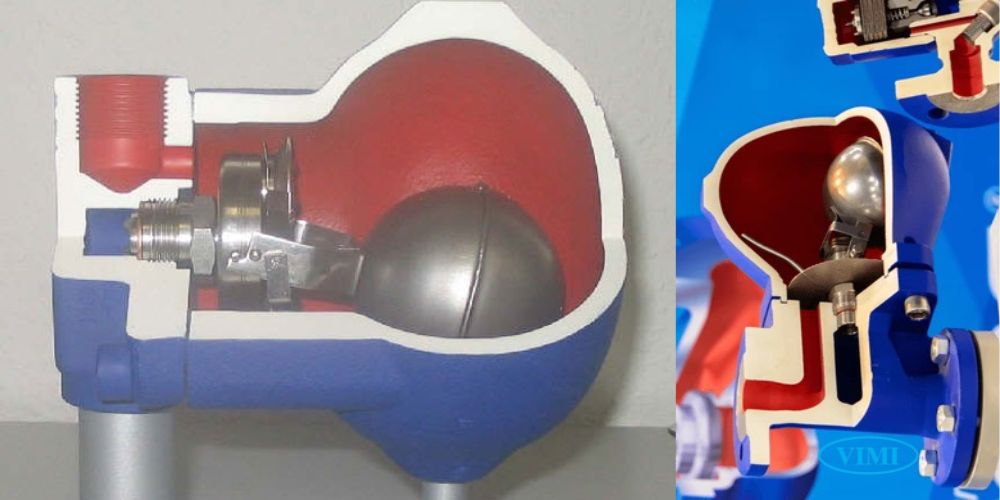

3.1 Với bẫy hơi phao dạng đòn bẫy

Trong các thiết kế phao đòn bẩy, một phao được gắn vào một đòn bẩy điều khiển van.

  • Nước khi ở thể lỏng (nước ngưng) sẽ có khối lượng riêng nặng hơn khi ở thể khí. Khi hơi nước đi vào bẫy hơi, lượng nước bị ngưng tụ đến một mức nhất định sẽ làm phao nổi lên giúp mở van xả và cho nước ngưng chảy ra ngoài.
  • Khi nước ngưng đã được thải ra một phần nhất định, mực chất lỏng trong van sẽ hạ xuống và van sẽ được đóng. Quá trình này diễn ra tự động và liên tục vì khâu vận hành trong đường ống khí nóng, hơi nóng thường xuyên tạo ra nước ngưng tụ.

Bẫy hơi là gì 16

Chuyển động của bi phao bị hạn chế bởi tay đòn, phao thường nằm trong đường dẫn của dòng nước ngưng điều này có thể tạo ra một lực kéo phụ tác động làm đóng van trong điều kiện dòng chảy cao.

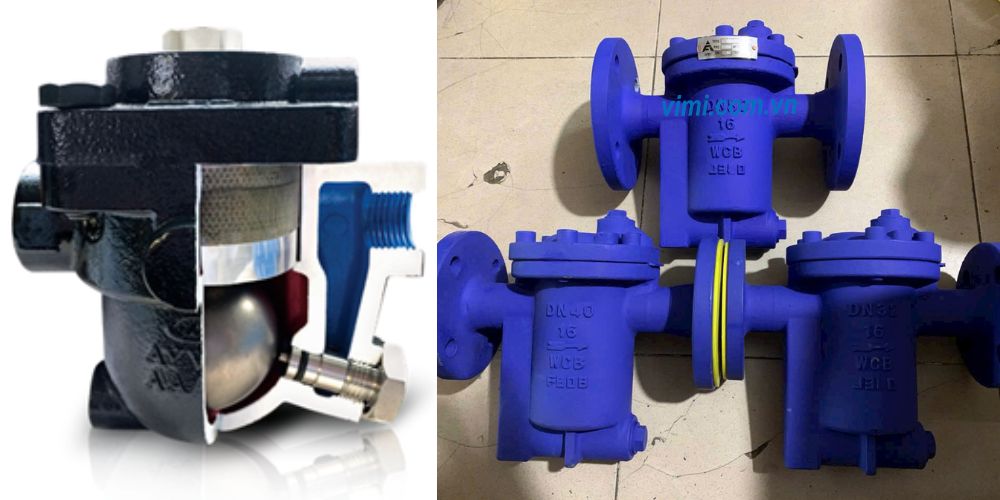

3.2 Với bẫy hơi phao tự do

Trong bẫy phao tự do, phao không được gắn vào đòn bẩy và bản thân phao đóng vai trò như van cho bẫy. Phao có thể vươn ra khỏi lỗ thoát nước một cách độc lập, cho phép thoát nước ngưng tụ mà không bị tắc nghẽn. bẫy hơi phao là gì 01

Nhờ sự chuyển động quay tự nhiên của phao, bi phao có số lượng điểm tiếp xúc gần như vô hạn để bịt kín lỗ thoát khí, giảm thiểu đáng kể sự mài mòn cho van.

4. Vật liệu chế tạo

Vật liệu chế tạo lên bẫy hơi phao cũng giống với các loại van công nghiệp khác, tuỳ thuộc theo nhu cầu sử dụng, bẫy có thân nắp và các bộ phận chịu áp suất khác nhau do được làm từ các loại vật liệu chính dươi đây

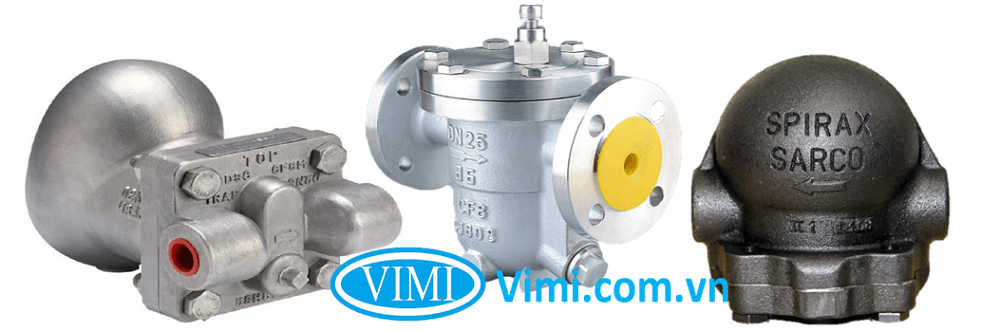

4.1 Gang xám – Gang dẻo

Đây là một trong những vật liệu phổ biến để chế tạo bẫy hơi phao và mác gang được sử dụng nhiều hơn cả chính là mác gang FCD

bẫy hơi phao là gì 3

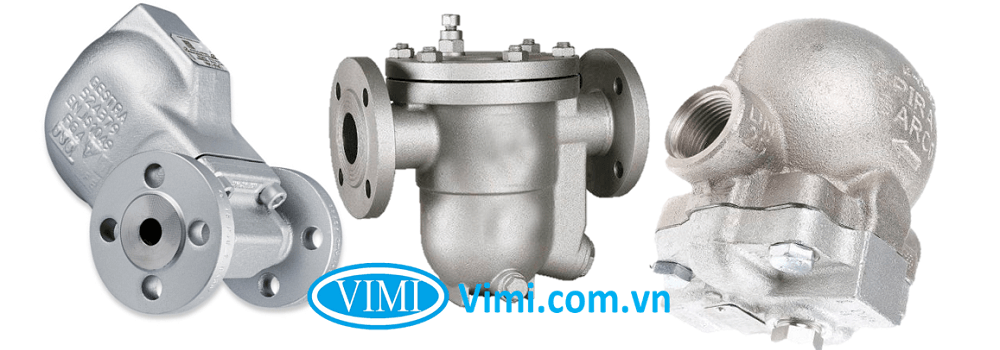

4.2 Thép carbon

Vật liệu thép dùng để chế tạo bẫy hơi phao thường sử dụng các loại thép chịu nhiệt độ cao và chịu được áp suất lớn

bẫy hơi phao là gì 2

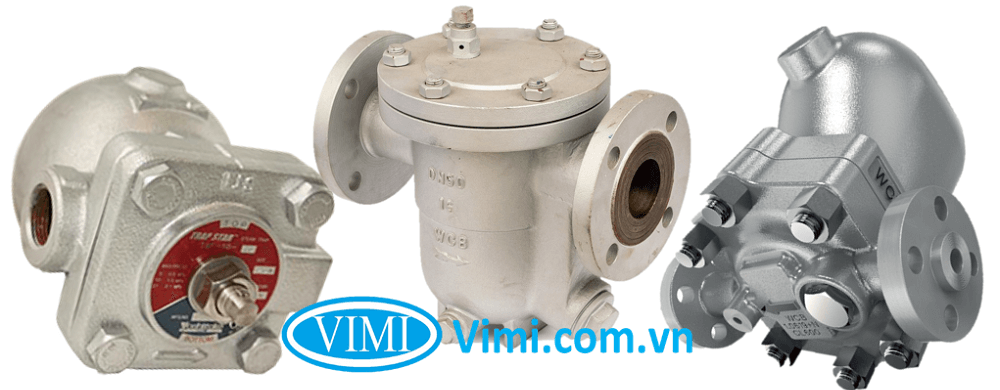

4.3 Inox

Vật liệu chế tạo bẫy hơi phao bằng inox ít được sử dụng hơn, hầu hết chỉ dùng khi hệ thống hơi có hóa chất gây ăn mòn cho gang và thép nên cần phải sử dụng inox

bẫy hơi phao là gì 1

5. Ưu và nhược điểm

Đối với bất kỳ một loại sản phẩm nào chúng đều có ưu điểm riêng, mang lại hiệu quả cao cho hệ thống khi ứng dụng phù hợp và bẫy hơi phao cũng như vậy

bẫy hơi phao 105 4

5.1 Ưu điểm của bẫy hơi phao

  • Thiết kế gọn nhẹ, lắp đặt hay tháo rời bảo dưỡng đều đơn giản
  • Không bị ảnh hưởng của sự thay đổi áp suất đột ngột
  • Kiểu phao tự do, phao làm việc bền và rất ít bị mòn đĩa van (bóng)
  • Có khả năng chống búa nước

5.2 Nhược điểm của bẫy hơi phao

  • Trọng lượng lớn hơn so với bẫy hơi đồng tiền
  • Dạng phao đòn bẫy khi bị kẹt khớp bản lề sẽ không đóng mở van được
  • Khó thay đổi chiều lắp đặt cũng như tư thế của van

7. Kết nối

Tương tự như các dòng bẫy khác, bẫy hơi phao có cùng đặc điểm là chủ yếu lắp đặt trên đường ống nhánh với mục đích tách nước nên thường dùng với đường ống kích cỡ nhỏ và nối ren vẫn là kết nối ưu tiên

7.1 Kết nối ren

Kết nối này luôn được ưu tiên bởi giá thành của bẫy hơi phao nối ren sẽ rẻ hơn nhiều so với kiểu nối bằng mặt bích

bẫy hơi phao 105 2

7.2 Kết nối bằng mặt bích

Khi kết nối bẫy hơi dạng phao bằng mặt bích, điều cần lưu ý nhất là chon mặt bích đúng tiêu chuẩn và áp lực của mặt bích trên bẫy hơi và ngược lại

bẫy hơi phao 105 3

6. Ứng dụng

Bẫy hơi phao có thể xả nước ngưng tụ ngay lập tức khi nó đi vào thân bẫy, do đó ngăn ngừa sự tích tụ nước ngưng và giảm nguy cơ búa nước trong đường phân phối hơi. Các bẫy này làm tăng hiệu quả hoạt động của thiết bị bằng cách tạo điều kiện cho hơi nước tiếp xúc với toàn bộ diện tích bề mặt truyền nhiệt.

bẫy hơi phao là gì 4

Van được dùng nhiều trong các hệ thống điển hình như:

  • Trong may mặc: Lắp đặt trên các đường ống dẫn hơi để sấy quần áo
  • Trong công nghiệp: Trên các đường ống cấp hơi nóng để sấy máy móc
  • Trong chế biến lương thực phẩm: Hệ thống sấy trái cây, hoa quả,..

7. Thương hiệu phổ biến

Trên thị trường có rất nhiều thương hiệu bẫy hơi khác nhau, đến từ nhiều quốc gia công nghiệp nhóm G20. Với nhiều năm kinh nghiệm trong việc cung cấp bẫy hơi, chúng tôi giới thiệu tới quý độc giả những thương hiệu phổ biến được sử dụng nhiều ở Việt Nam và các nước Đông Nam Á

bẫy hơi phao 105 1

  • Bẫy hơi phao Hàn Quốc: YooYoun, YNV, Samyang
  • Bẫy hơi phao Nhật Bản: Yoshitake, Venn, TLV
  • Bẫy hơi phao Đài Loan: Niccoson, TungLung

Tham khảo thêm về các dòng bẫy hơi phổ biến khác:Bẫy hơi đồng tiền, bẫy hơi gầu đảo

"
