Itap 100 | EUROPA® CHECK VALVE

Itap 100 là một model thuộc chủng loại van 1 chiều Itap, van thuộc loại đóng mở tự động bằng lò xo và có thể lắp theo nhiều tư thế khác nhau từ ngang, dọc và cả tư thế xiên

1. Thông số kỹ thuật

Van có các thông số cơ bản như dưới đây

• Model: Itap 100
• Thương hiệu: Van Itap
• Kích thước: DN20-DN100
• Chủng loại: Van 1 chiều lò xo
• Kiểu kết nối: Nối ren theo tiêu chuẩn ISO 288 và ren NPT
• Nhiệt độ làm việc: -20^oC ~ 100^oC
• Xuất xứ: Italy

2. Kích cỡ và kích thước van

Itap 100 có kích thước từ DN10 ~ DN100, một trong những model có dải kích thước rộng và áp suất giới hạn của van giảm theo kích thước của van

• 3/8″ (DN10) ~ 1″ (DN25): 25bar/362.5psi
• 1″1/4 (DN32) ~ 2″ (DN50): 18bar/261psi
• 2″1/2 (DN 65) ~ 4″ (DN 100): 12bar/174psi

3. Vật liệu chế tạo Itap 100

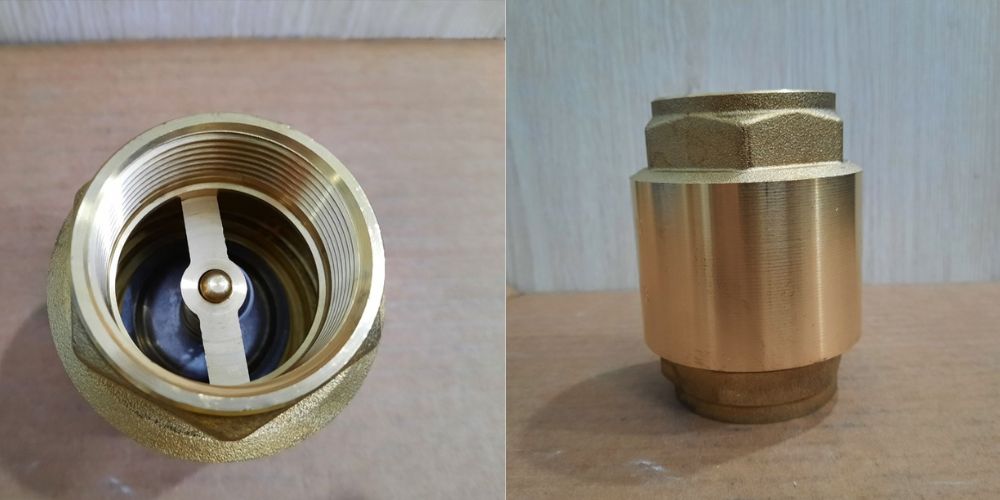

Van được chế tạo bằng đồng với chi tiết từng mác đồng theo từng bộ phận cụ thể như dưới và hình ảnh kèm theo

• Thân van: Brass CW617N
• Pin và nắp: Brass CW614N

4. Hướng dẫn lắp đặt

Để van hoạt động hiệu quả, nhà sản xuất khuyến cáo lắp đặt với một số lưu ý sau

• Lắp đặt van đúng cách, gần các đường cong và bơm tuần hoàn, van phải được lắp ở khoảng cách bằng 10 lần đường kính của đường ống.
• Phải chắc chắn rằng hai ống được căn chỉnh chính xác thẳng hàng
• Trường hợp chất lỏng có tạp chất (bụi, vật cứng…) cần loại bỏ tạp chất bằng hoặc y lọc

5. Áp suất mở van

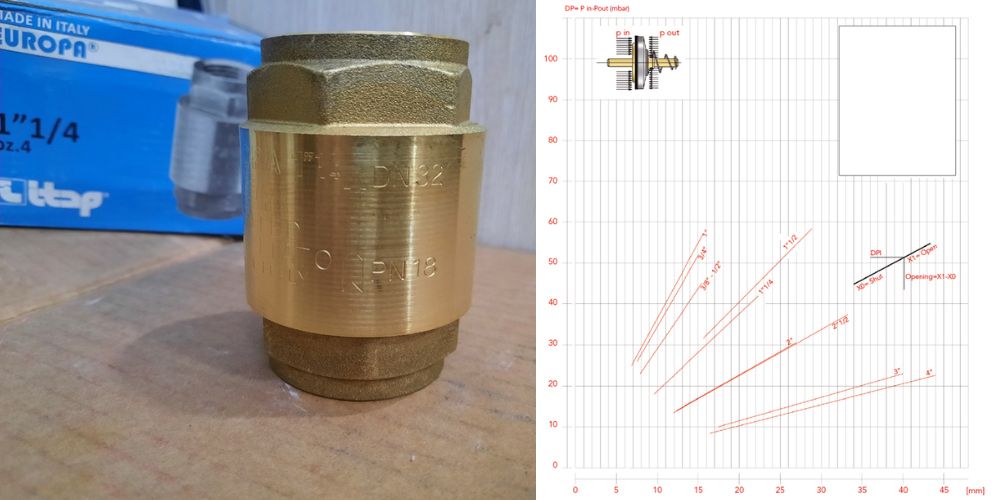

Itap 100 là chủng loại van 1 chiều lò xo nên van chỉ mở khi áp lực lưu chất lớn hơn lực đàn hồi của lò xo và Itap là một trong những nhãn hiệu van có biểu đồ chi tiết về áp lực nhỏ nhất của dòng đầu vào, đảm bảo van sẽ tự động mở khi áp suất đầu vào đạt đến giới hạn đó

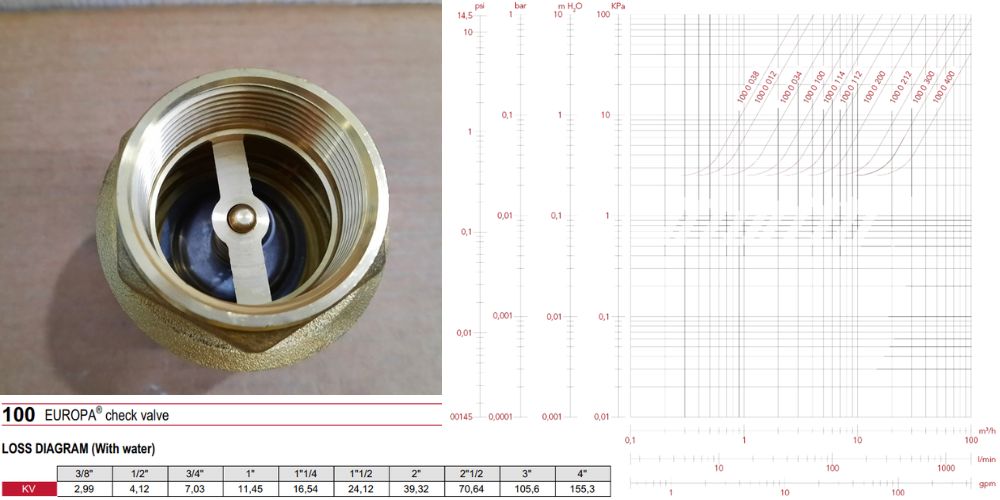

6. Biểu đồ giảm áp suất van

Itap 100 được nhà sản xuất công bố biểu đồ giảm áp theo lương lượng của van với hệ số lưu lượng KV như ảnh đính kèm

7. Giới hạn áp suất theo nhiệt độ

Giới hạn áp suất của Itap 100 sẽ giảm khi nhiệt độ bắt đầu trên 80^oC tương đương 176^oF
