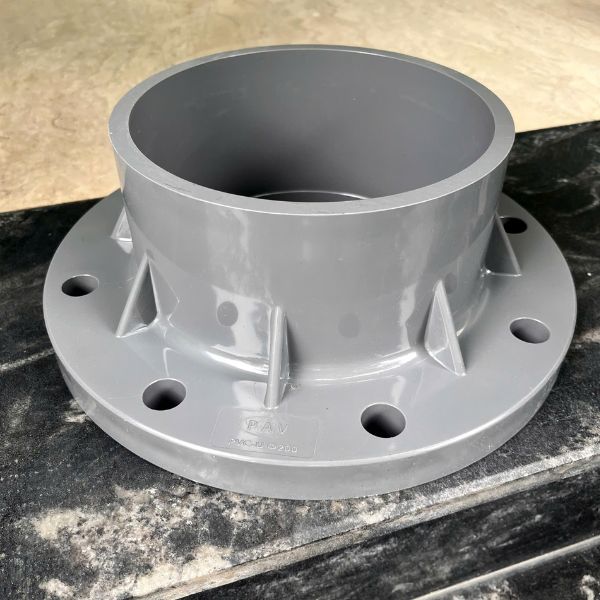

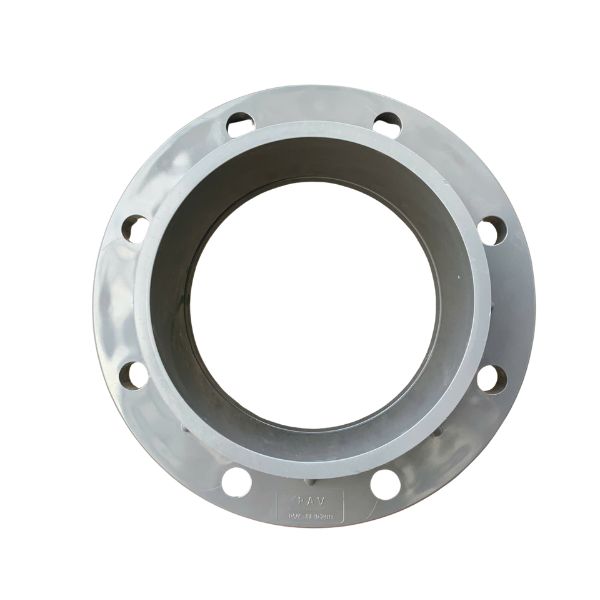

Mặt bích PVC 200 là giải pháp kết nối tối ưu cho các đường ống dẫn nước và chất lỏng có quy mô lớn trong hạ tầng công nghiệp. Với cấu tạo từ nhựa uPVC gia cường bền bỉ, sản phẩm không chỉ đảm bảo độ kín khít tuyệt đối mà còn chống lại sự ăn mòn hóa học hiệu quả.

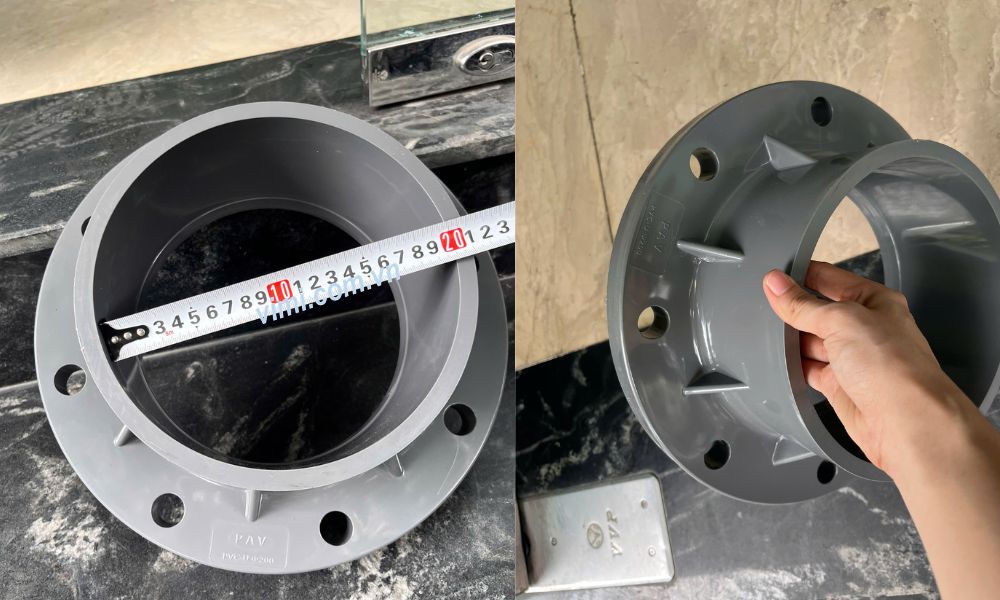

1. Hiểu sâu mặt bích PVC 200 là gì
Mặt bích PVC 200 là phụ kiện ống nhựa, có dạng đĩa dùng cho hệ thống ống nhựa uPVC có đường kính ngoài (OD) đúng 200mm. Được sử dụng để kết nối với đầu ống, hoặc thiết bị, hoặc phụ kiện là mặt bích
- Vật liệu: Chế tạo từ nhựa uPVC (Unplasticized Polyvinyl Chloride) cao cấp, không chứa chất hóa dẻo, giúp bích có độ cứng và khả năng chịu lực nén cực tốt.
- Kích cỡ: Trong định danh đường ống
- Với ống nhựa PVC thì DN cũng là đường kính ngoài của ống: Phi 200
- Với ống kim loại thì thường được gọi là DN200 hoặc 8 inch.

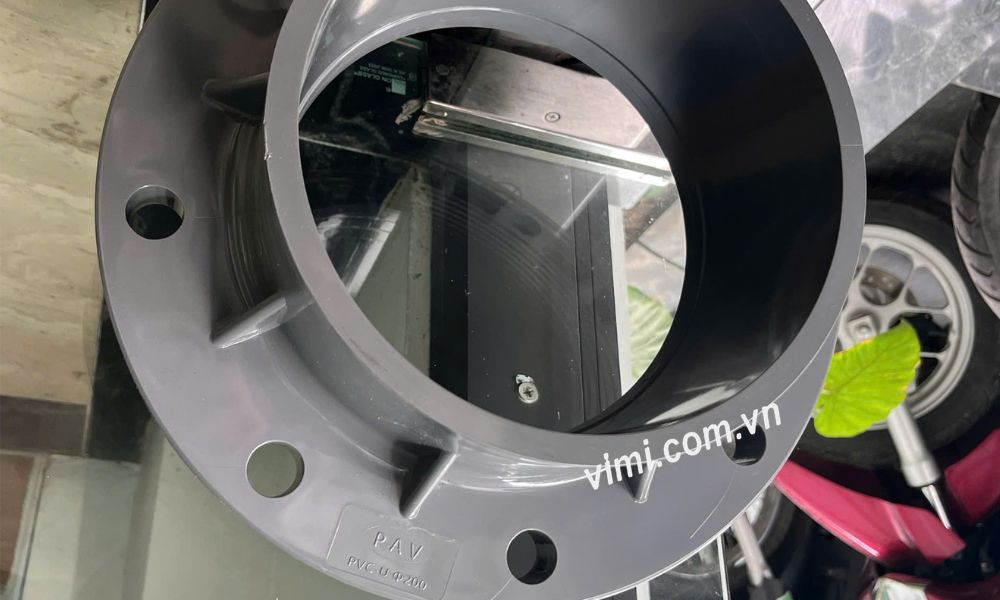

2. Cấu tạo mặt bích nhựa PVC phi 200
Một mặt bích PVC 200 tiêu chuẩn bao gồm các phần chính:
- Thân bích: Phần đĩa nhựa dày, chịu lực chính.
- Lỗ tâm: Có đường kính vừa vặn để đút ống 200mm vào dán keo (đối với bích rỗng).
- Lỗ bu lông: Các lỗ tròn xung quanh để xỏ bu lông kết nối.
- Gờ chặn: Bên trong lòng bích có nấc chặn để đảm bảo ống được đưa vào đúng vị trí, giúp mối nối keo đạt độ kín tối đa.

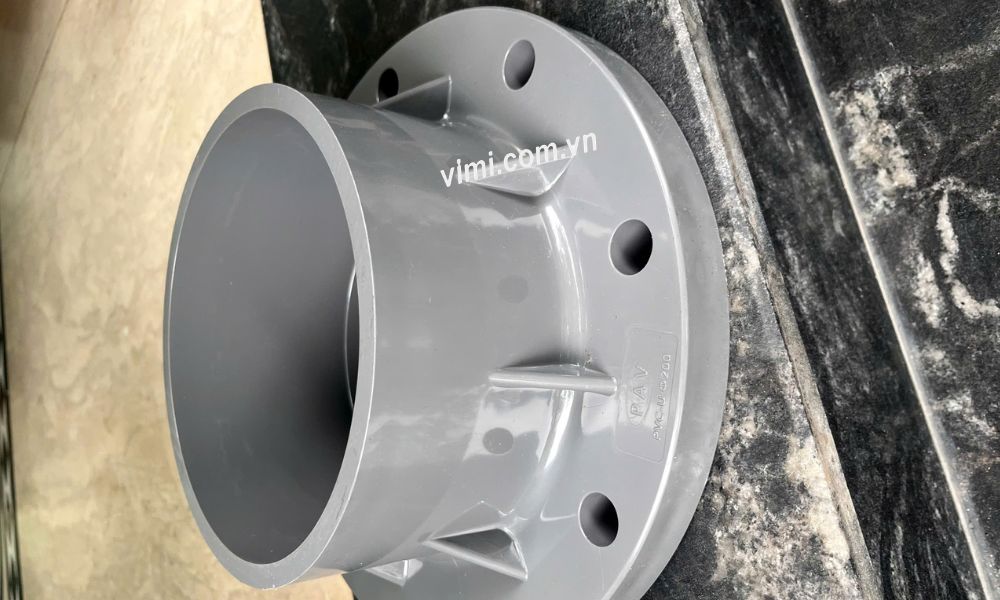

3. Gia cường của mặt bích PVC 200 là gì
Vì size 200 chịu áp suất và lực vặn bu lông rất lớn, các nhà sản xuất thường áp dụng các biện pháp gia cường:
- Độ dày tăng cường: Thân bích nhựa 200 thường dày hơn đáng kể so với các bích nhỏ để chống cong vênh.
- Gân trợ lực: Một số dòng bích đúc có các đường gân nổi chạy từ cổ bích ra rìa lỗ bu lông nhằm phân phối lực đều hơn, tránh tình trạng nứt tai bích khi siết chặt.
Ở phân khúc cao cấp, một số nhà sản xuất thiết kế lõi của bích nhựa được đúc kèm một vòng thép bên trong để tận dụng độ cứng của thép và khả năng chống ăn mòn của nhựa.

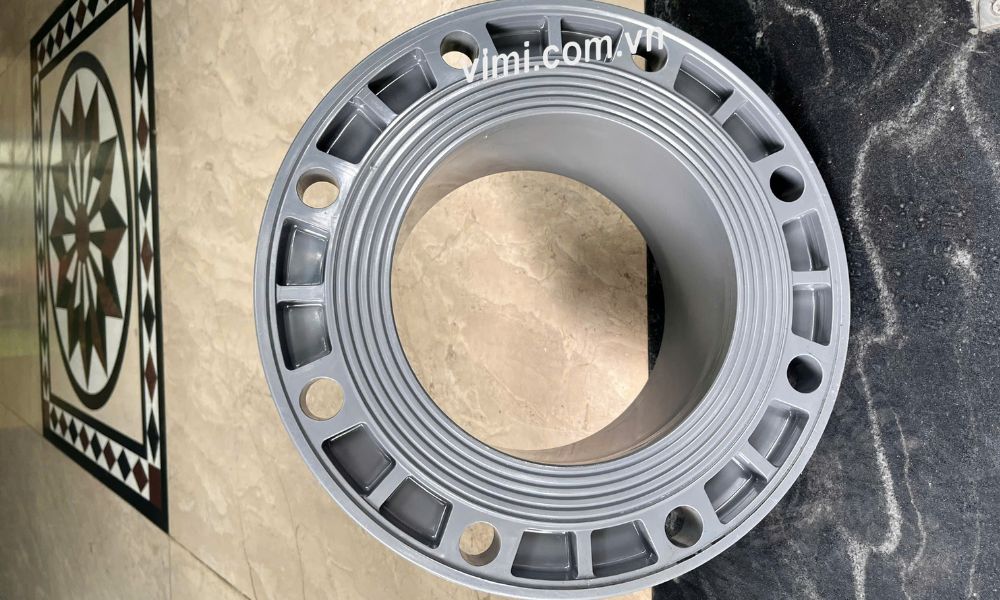

4. Cấu tạo bề mặt của mặt bích PVC 200
Bề mặt tiếp xúc (Facing) của bích 200 rất quan trọng để đảm bảo độ kín và được tạo gân sóng để giúp tăng độ kín
- Dạng rãnh răng cưa (Serrated): Các đường vân tròn đồng tâm nhỏ trên mặt bích.
- Những đường vân này giúp “cắn” chặt vào gioăng cao su, ngăn chặn sự rò rỉ dưới áp suất cao.

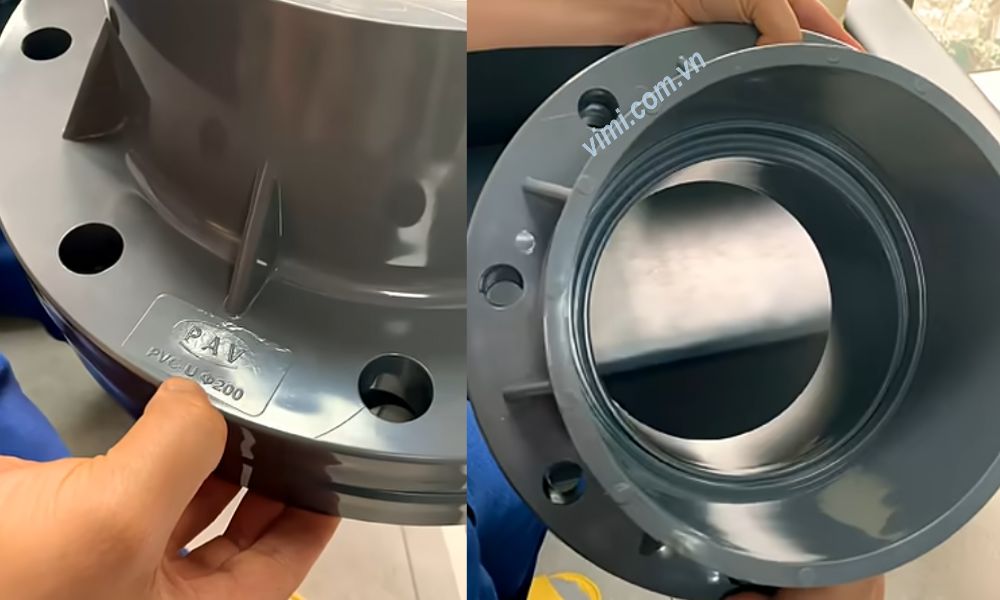

5. Mặt bích PVC 200 và bích 225 khác gì nhau
Câu hỏi thường gặp:
- Mặt bích nhựa PVC 200 nối với bích thép DN200 được không?
- Ống nhựa PVC 225 thì có nối trực tiếp với van hoặc phụ kiện kim loại DN200 được không?
Câu trả lời: Có thể dùng cả bích nhựa PVC phi 200 và phi 225 để nối với bích thép DN200 nếu cùng tiêu chuẩn mặt bích và cùng áp suất, lý do là bởi
- Cả 2 kích cỡ trên đều dùng mặt bích giống nhau
- Chỉ khác nhau phần kết nối với ống nhựa PVC

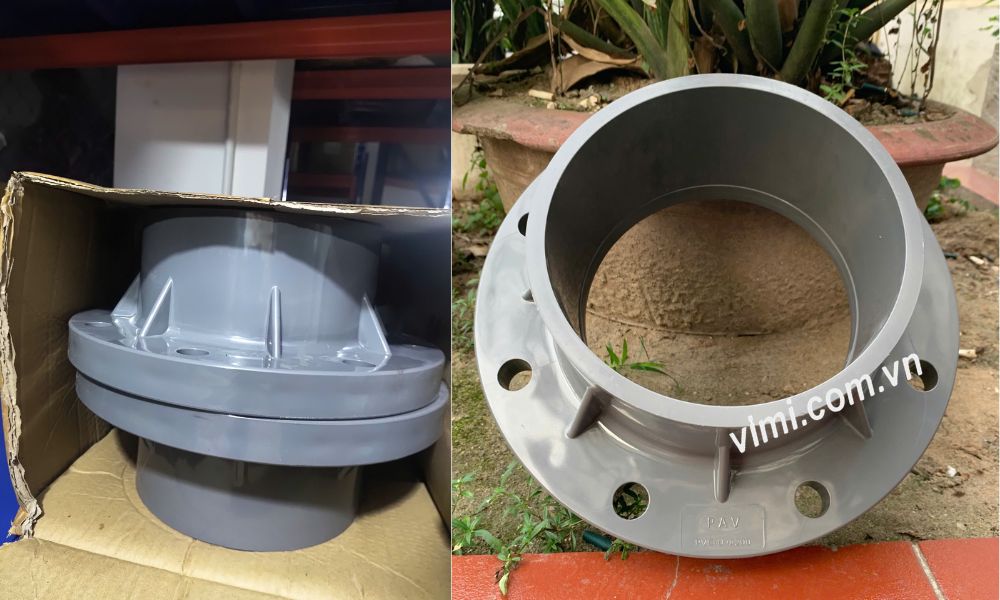

6. Nguồn cung của mặt bích PVC 200
Hiện nay, mặt bích PVC 200 được cung cấp bởi 3 nguồn chính:
- Hàng đúc sẵn (Thương hiệu lớn): Nhựa Bình Minh, Tiền Phong, Đệ Nhất. Ưu điểm là chất lượng đồng nhất, bề mặt bóng đẹp.
- Hàng gia công (Xưởng nhựa): Được tiện từ tấm nhựa PVC dày. Ưu điểm là có thể làm mọi tiêu chuẩn lỗ (JIS, DIN, ANSI) theo yêu cầu khách hàng.
- Hàng nhập khẩu: Các thương hiệu như Sanking, Hershey (Đài Loan) thường dành cho các hệ thống hóa chất hoặc xử lý nước chất lượng cao.
