Mặt bích nhựa PVC phi 90 (DN80) là giải pháp kết nối quan trọng, đóng vai trò cầu nối giữa các thiết bị van và hệ thống đường ống uPVC hiện đại. Với khả năng kháng hóa chất và độ bền cơ học cao, mặt bích này đảm bảo sự chắc chắn cho mọi mối nối trong xử lý nước và nông nghiệp

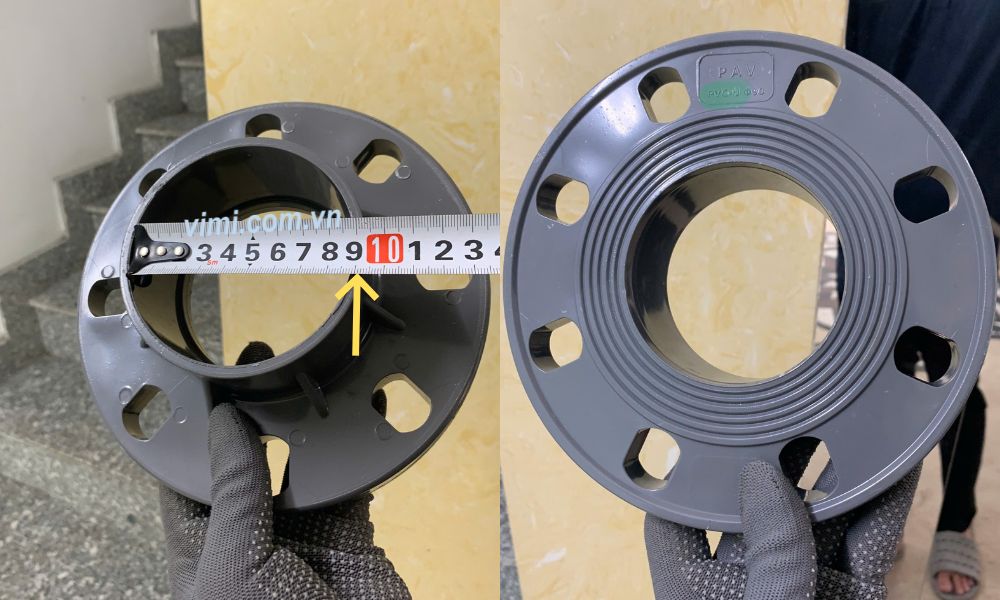

1. Hiểu thế nào là mặt bích nhựa PVC phi 90?
Mặt bích nhựa PVC phi 90 là phụ kiện kết nối dạng đĩa tròn, được thiết kế để lắp đặt vừa vặn với ống nhựa uPVC có đường kính ngoài (OD) là 90mm. Với các yếu tố quan trọng
- Vật liệu mặt bích: Mặt bích nhựa
- Loại nhựa: Chế tạo từ nhựa PVC và thường là nhựa uPVC cứng, kháng hóa chất và chống tia UV tốt.
- Kích cỡ định danh:
- Với ống nhựa là DN90 vì đường kính ngoài bằng kích cỡ danh nghĩa
- Với ống thép tương đương với DN80 (hệ mét) hoặc 3 inch (hệ inch).

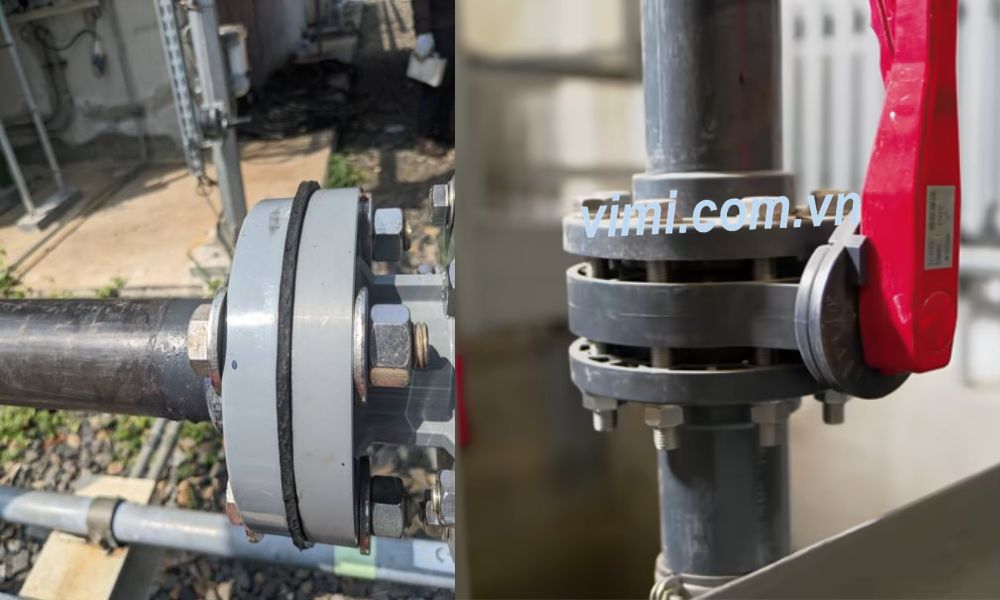

2. Mặt bích nhựa PVC phi 90 thường được lắp đặt ở đâu?
Do kích cỡ 90mm là kích cỡ tiêu chuẩn của nhiều thiết bị đầu cuối, bạn sẽ thấy chúng ở:
- Hệ thống xử lý nước thải tòa nhà: Kết nối các trục thoát nước đứng.
- Hồ bơi và khu vui chơi dưới nước: Điểm nối máy lọc và bơm tuần hoàn.
- Trạm bơm nông nghiệp: Dẫn nước từ nguồn ra các đường mương chính.
- Nhà máy sản xuất: Dẫn hóa chất lỏng nồng độ thấp hoặc nước làm mát.

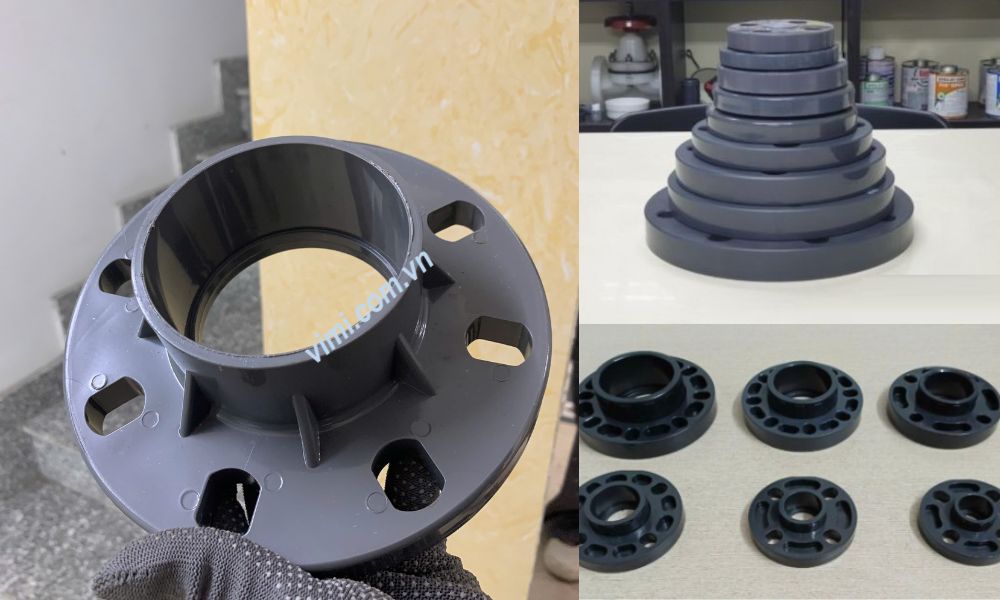

3. Chủng loại mặt bích PVC 90
Có 3 chủng loại chính bạn cần phân biệt:
- Bích đơn (chính là bích rỗng): Loại phổ biến nhất, có lỗ tâm để dán keo trực tiếp vào ống 90.
- Bích mù (hay bích đặc): Dùng để bịt kín cuối đường ống 90 nhưng vẫn cho phép tháo ra để kiểm tra.
- Bích lồng ( với tên tiếng anh là Loose Flange): Gồm đầu chặn nhựa và vòng bích thép, giúp xoay lỗ bu lông tự do khi lắp đặt.

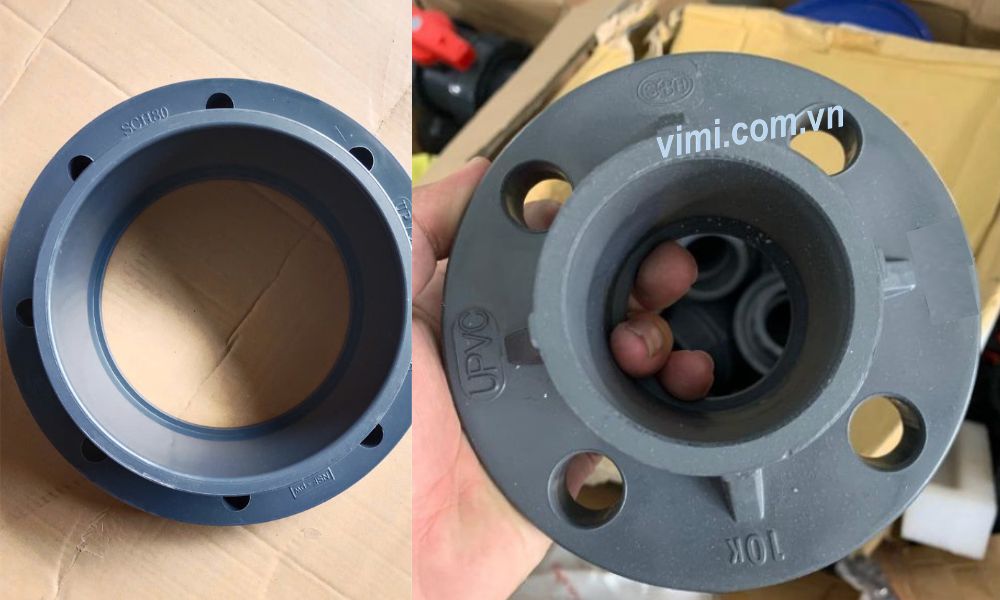

4. Các tiêu chuẩn mặt bích PVC 90
Tại Việt Nam, bích 90 thường có 4 lỗ bu lông hoặc 8 lỗ bu lông tùy theo hệ tiêu chuẩn:
- Tiêu chuẩn mặt bích JIS 10K (Nhật): Phổ biến nhất trong dân dụng và van nhựa.
- Tiêu chuẩn mặt bích PN10 hoặc PN16 (Đức): Thường dùng cho các dòng van gang, van công nghiệp.
- Tiêu chuẩn mặt bích ANSI Class 150 (Mỹ): Dùng cho các dự án có vốn đầu tư nước ngoài (FDI).

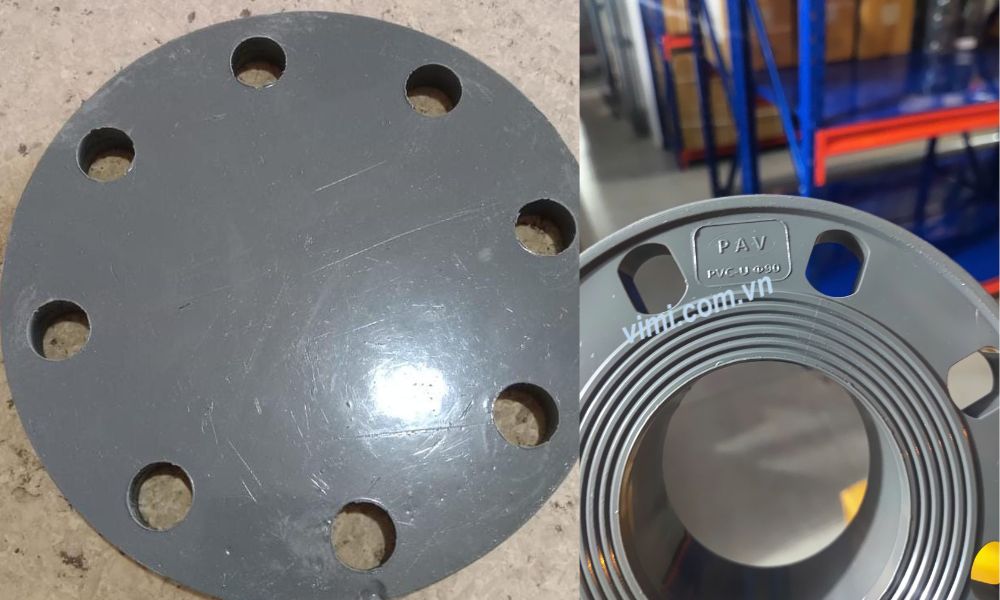

5. Nhiệt độ và áp suất giới hạn
Áp suất: Thông dụng nhất là PN10 ($10 bar$). Một số dòng chịu lực cao có thể đạt PN16.
Nhiệt độ: Hoạt động ổn định từ 0°C đến 45°C. Nếu dùng cho nước nóng trên 60°C, nhựa PVC 90 sẽ bị mềm và có nguy cơ vỡ nứt tai bích.

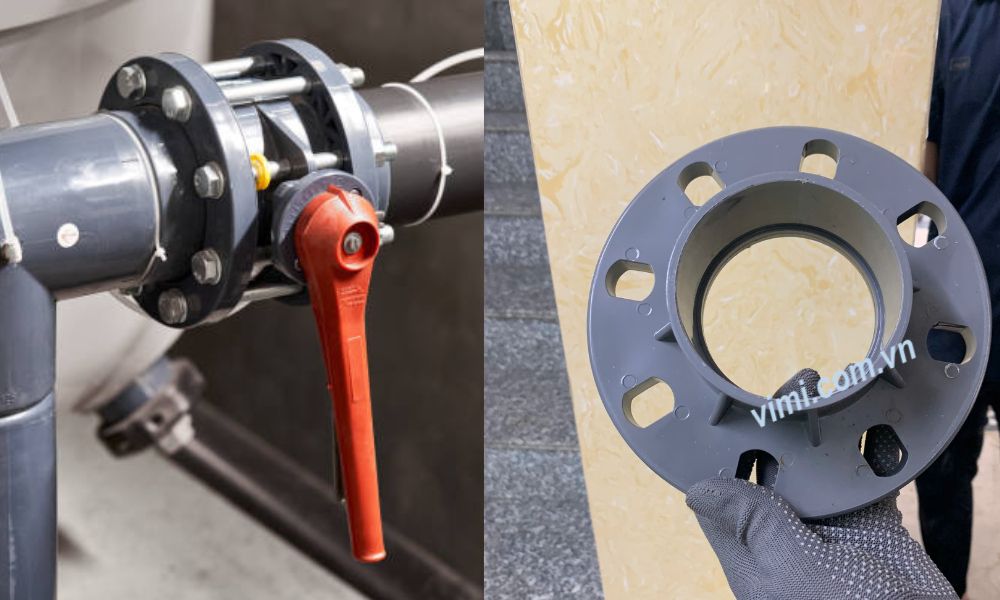

6. Chủng loại van thường dùng mặt bích PVC 90
Mặt bích 90 (DN80) là cặp bài trùng với các loại van sau:
- Các van bướm DN80: Phổ biến trong các hệ thống lắp trên hệ thống nước hồ bơi, hệ thống nuôi trồng thủy sản
- Các van cổng DN80: Đặc biệt là các van cổng gắn với đường ống HDPE cho nước cấp và nước thải
- Van một chiều lá lật/lò xo DN80: Để ngăn dòng nước chảy ngược.

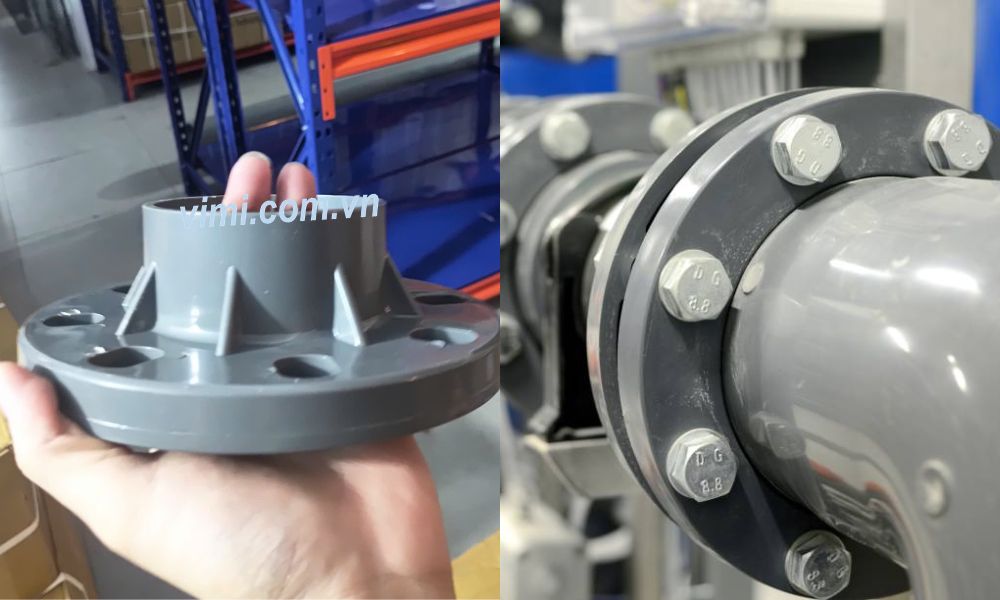

7. Đường ống nào thường dùng mặt bích PVC 90?
Không phải tất cả mọi đường ống vật liệu khác nhau đều lắp và sử dụng bích nhựa PVC phi 90. Dưới đây là 3 dòng ống thường dùng nhất
- Ống uPVC phi 90: Tất nhiên, mặt bích nhựa PVC 90 là đối tác chính.
- Ống HDPE phi 90: Thông qua phụ kiện Stub End HDPE, người ta có thể dùng mặt bích thép lồng để kết nối với bích nhựa 90.
- Ống thép phi 90: Dùng mặt bích để chuyển đổi vật liệu từ ống thép sang ống nhựa một cách linh hoạt.
