ODE 21W9KB750 HP | 21W9ZB750 HP

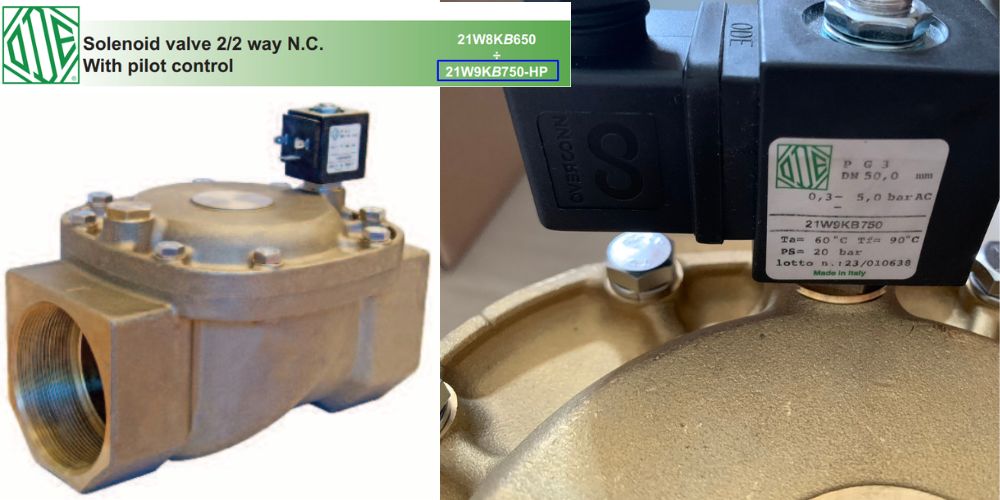

ODE 21W9KB750 HP và 21W9ZB750 HP là những van điện từ ODE lắp đặt trên đường ống có kích thước 3″. Thuộc nhóm van điện từ cỡ lớn nối ren, van được sử dụng không phổ biến như các kích cỡ nhỏ hơn

1. Ý nghĩa các kí tự có trong tên model

ODE 21W9KB750 HP và ODE 21W9ZB750 có ý nghĩa riêng cho từng kí tự

• 21W: Model valve – W (water) – chủ yếu dùng cho nước
• 9: Van lắp trên ống 2 1/2″ tương đương DN65
• K: Kiểu van thường đóng
• Z: Kiểu van thường mở
• 750: Đường kính lỗ hút 75mm

2. Điểm khác biệt giữa kí tự K và Z

Dưới đây vừa là điểm chung và cũng là điểm riêng giữa các models

• 21W9KB750 HP: Kiểu van điện từ thường đóng
• 21W9ZB750 HP: Kiểu van điện từ thường mở

3. Van 21W9KB750 HP và 21W9ZB750 HP dùng được cho lưu chất nào

Các model này được áp dụng cho đường ống dẫn các lưu chất sau

• Nước
• Dầu
• Khí
• Gas

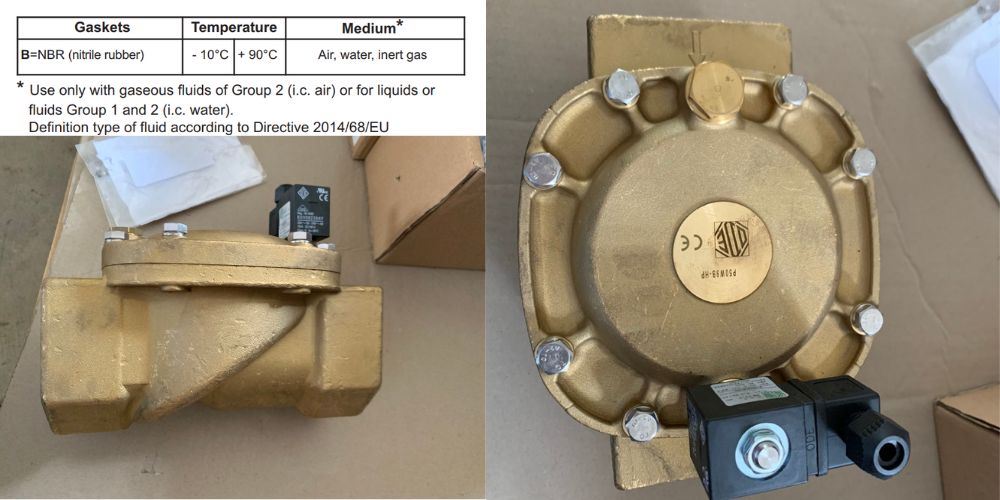

4. Giới hạn nhiệt độ và áp suất của van

Cả 21W9KB750 HP và 21W9ZB750 HP đều có gioăng làm từ vật liệu NBR, với vật liệu này van được thiết kế để có giới hạn làm việc

• Nhiệt độ giới hạn:  -10^oC ~ 140^oC, chúng tôi khuyên khách hàng chỉ dùng đến nhiệt độ 90^oC
• Áp suất làm việc: 0.2 ~ 10bar

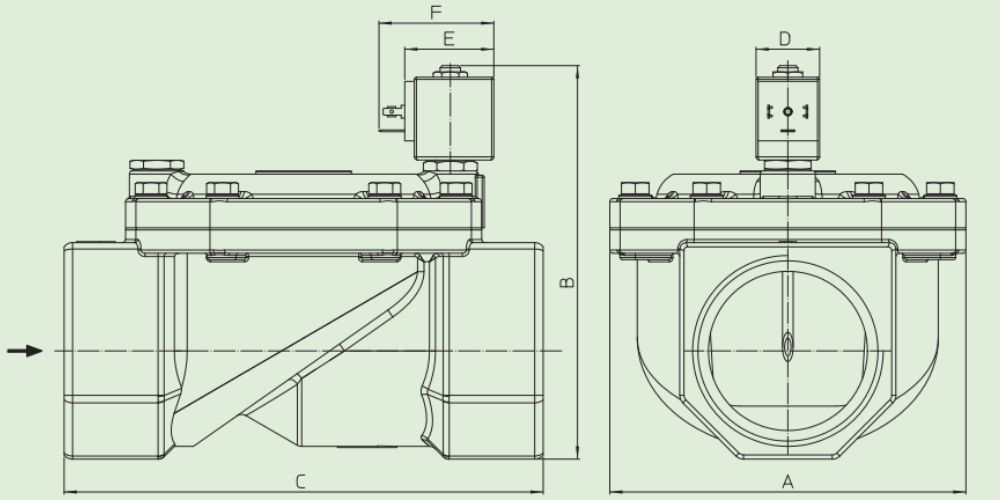

5. Bản vẽ của van

ODE 21W9KB750 HP và ODE 21W9ZB750 HP sử dụng cuộn coil loại B và được thiết kế chi tiết như ảnh dưới đây

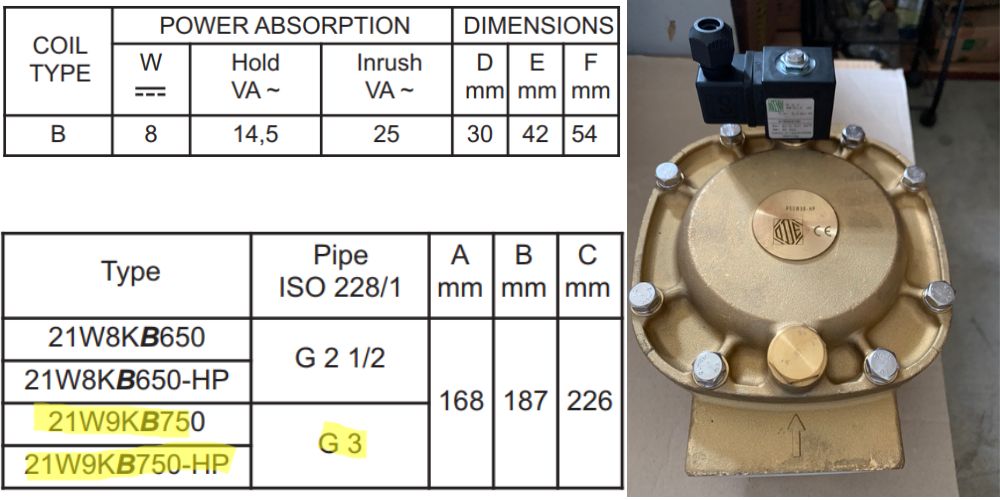

6. Kích thước ODE 21W9KB750 HP và 21W9ZB750 HP

Cả ODE 21W8KB650 HP 21W8ZB650 HP và model 21W9 đều có chung kích thước đường bao ngoài, cụ thể

• Kích thước của cuộn coil: 30, 42, 54
• Kích thước của van: 168, 187, 226
