Ống vi sinh chuẩn BS là dòng ống inox vi sinh sản xuất theo quy chuẩn BS 4825 Anh Quốc là dòng vật tư thiết yếu cho hệ thống đường ống thực phẩm, bơ sữa và đồ uống chuẩn châu Âu. Sở hữu vật liệu inox 304 và 316L với độ bóng lòng ống Ra ≤ 0.8 μm, sản phẩm kháng khuẩn vượt trội và chịu áp lực bền bỉ.

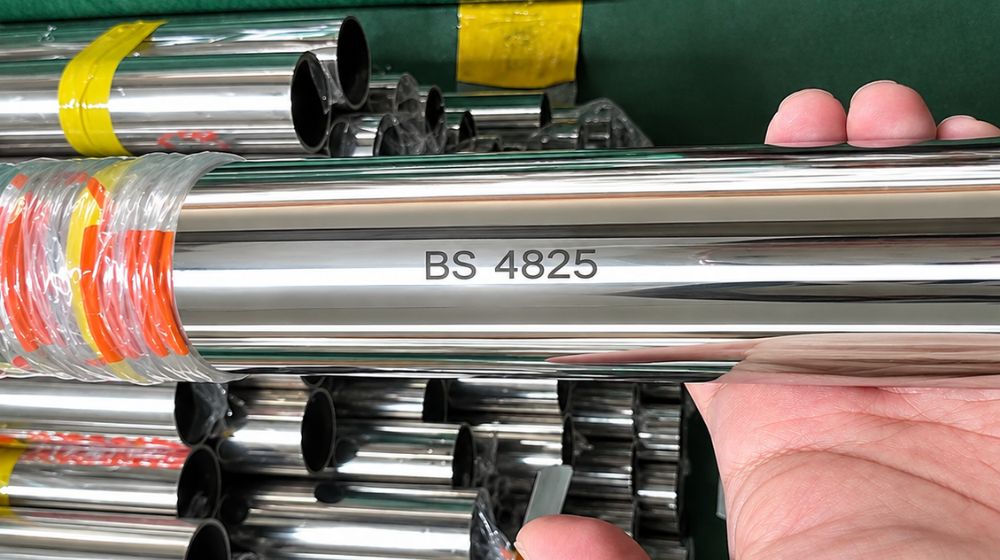

1. Ống vi sinh chuẩn BS và đặc trưng của tiêu chuẩn BS 4825

Ống vi sinh chuẩn BS là dòng sản phẩm thuộc danh mục  cao cấp được chế tạo hoàn toàn theo bộ tiêu chuẩn kỹ thuật BS 4825 (Specifications for stainless steel tubes and fittings for the food industry and other hygienic applications) do Viện Tiêu chuẩn Anh Quốc (British Standards Institution – BSI) ban hành.

Bộ tiêu chuẩn BS 4825 được xem là kim chỉ nam kỹ thuật cho ngành cơ điện vi sinh tại Vương quốc Anh và các quốc gia thuộc Khối Thịnh Vượng Chung (Commonwealth). Điểm độc đáo hàng đầu của tiêu chuẩn này là sự tích hợp đồng bộ giữa đường ống dẫn với 5 nhóm phụ kiện cơ khí chuyên biệt:

• BS 4825 Part 1: Quy định các thông số kỹ thuật chế tạo ống thép không gỉ dạng hàn và đúc nguội dùng trong công nghiệp thực phẩm.
• BS 4825 Part 2: Quy chuẩn kích thước hình học cho phụ kiện co hàn 90 độ, co hàn 45 độ và tê hàn đối đầu với bán kính uốn cong mềm mại.
• BS 4825 Part 3: Quy định kết cấu khớp nối kẹp nhanh dạng kẹp Clamp (tương thích hệ Tri-clamp) giúp thao tác tháo lắp đường ống diễn ra linh hoạt.
• BS 4825 Part 4: Tiêu chuẩn chi tiết cho bộ khớp nối rắc co ren kiểu IDF (gồm tán lục giác, đai ốc ren và vòng đệm làm kín phẳng).
• BS 4825 Part 5: Đặc tả kỹ thuật cho khớp nối RJT (Ring Joint Type) – Khớp nối rắc co ren Whitworth kết hợp gioăng O-ring tròn trứ danh của kỹ thuật Anh, chịu rung lắc và áp lực thủy lực vượt bậc.

Nhờ hệ sinh thái quy chuẩn toàn diện này, ống vi sinh BS luôn là lựa chọn hàng đầu cho các nhà máy chế biến tiếp nhận dây chuyền chuyển giao công nghệ từ châu Âu.

2. Phân loại và cấu tạo kỹ thuật của ống

Để đáp ứng linh hoạt các điều kiện môi chất từ lành tính đến ăn mòn hóa học phức tạp, ống inox vi sinh BS được phân loại khoa học theo mác vật liệu, phương pháp gia công kết cấu và đặc tính liên kết phụ kiện.

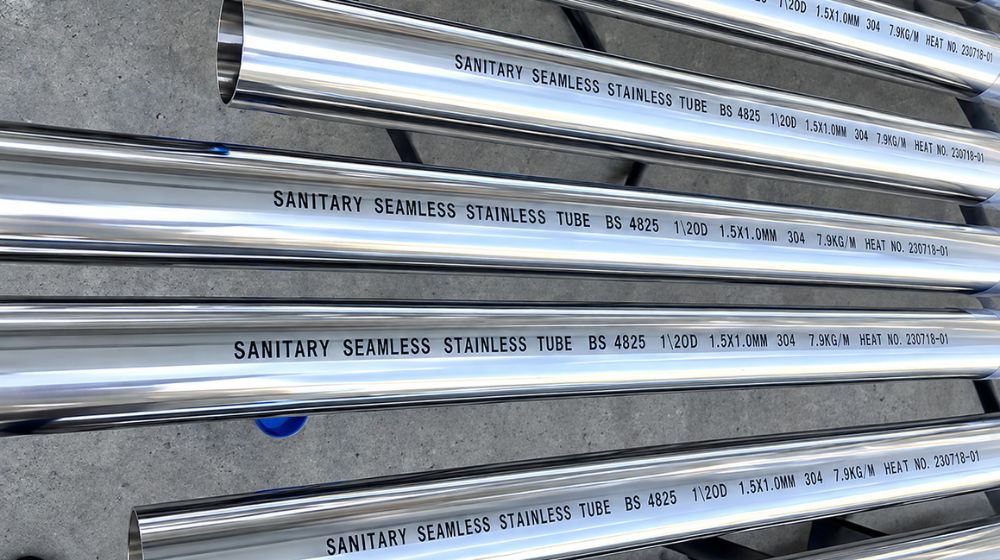

2.1 Ống vi sinh chuẩn BS theo mác thép

Vật liệu chế tạo ống vi sinh chuẩn BS tuân thủ các quy định mác thép Austenitic theo tiêu chuẩn BS EN 10088 và BS 970:

• Ống inox vi sinh 304 (tương đương BS 304S31)
  • Thành phần hóa học: Chứa từ 17.5% ~ 19.5% Crom và 8.0% ~ 10.5% Niken, tạo lớp màng thụ động kháng oxy hóa bền bỉ.
  • Môi trường làm việc: Ứng dụng phổ biến trong các hệ thống dẫn nước tinh khiết, sữa tươi tiệt trùng, nước giải khát không cồn và siro đường.
• Ống inox vi sinh 304L (tương đương BS 304S11)
  • Thành phần hóa học: Hàm lượng Carbon khống chế dưới mức 0.03%, triệt tiêu nguy cơ kết tủa Crom Cacbit tại biên hạt kim loại khi hàn ghép nhiệt độ cao.
  • Môi trường làm việc: Lựa chọn tối ưu cho các cụm van gom phân phối và tuyến ống có mật độ mối hàn liên tục, giữ nguyên khả năng chống ăn mòn kẽ hở.
• Ống inox vi sinh 316 (tương đương BS 316S31)
  • Thành phần hóa học: Bổ sung từ 2.0% ~ 2.5% Molypden, giúp tăng cường vượt trội khả năng kháng rỗ bề mặt (Pitting Resistance).
  • Môi trường làm việc: Vận hành bền bỉ trong môi chất chứa ion Clorua, dịch chanh chua, bia lên men, giấm ăn và nước mắm truyền thống.
• Ống inox vi sinh 316L (tương đương BS 316S11)
  • Thành phần hóa học: Kết hợp đồng thời hàm lượng Carbon siêu thấp và thành phần Molypden cao cấp.
  • Môi trường làm việc: Tiêu chuẩn bắt buộc cho các hệ thống tiếp xúc trực tiếp hóa chất CIP tẩy rửa mạnh (axit nitric nóng, xút ăn da NaOH) và dây chuyền bào chế dược phẩm sinh học

2.2 So sánh kỹ thuật giữa chuẩn BS 4825 với chuẩn quốc tế khác

Khi thiết kế và cải tạo hệ thống cơ điện vi sinh, việc hiểu rõ sự tương đồng và khác biệt giữa chuẩn BS với các tiêu chuẩn ống inox vi sinh khác giúp kỹ sư lựa chọn phương án đấu nối tương thích chính xác:

• So sánh với tiêu chuẩn DIN 11850 (Đức)
  • Ống vi sinh chuẩn DIN phân định kích thước theo đường kính danh nghĩa hệ mét DN với kích thước ngoài OD rất khác biệt (ví dụ DN25 ngoài 29 mm hoặc 28 mm, DN40 ngoài 41 mm, DN50 ngoài 53 mm).
  • Trong khi đó, ống vi sinh BS dùng hệ Inch OD danh nghĩa (1″ ngoài 25.4 mm, 1.5″ ngoài 38.1 mm, 2″ ngoài 50.8 mm).
  • Do đó, ống BS và ống DIN tuyệt đối không thể hàn nối trực tiếp hay dùng chung cùm kẹp clamp mà bắt buộc phải qua phụ kiện côn chuyển bậc chuyên dụng.
• So sánh với tiêu chuẩn SMS 3008 (Thụy Điển)
  • Cả ống vi sinh chuẩn SMS và ống BS cùng sử dụng hệ đo Inch OD tương đồng về kích thước ngoài. Tuy nhiên
  • Dòng phụ kiện rắc co SMS sử dụng ren tròn RD bước ngắn cùng đệm chữ L
  • Trong khi phụ kiện chuẩn BS Part 5 sử dụng kết cấu rắc co RJT với vòng đệm O-ring hình bán nguyệt chịu áp lực thủy lực xung kích lớn hơn.
• So sánh với tiêu chuẩn 3-A / ASTM A270 (Hoa Kỳ)
  • Ống vi sinh chuẩn 3-A của Mỹ quy định đồng nhất chiều dày thành ống là 16 Gauge (1.65 mm) cho dải kích cỡ từ 1″ đến 3″.
  • Ngược lại, chuẩn BS 4825 Part 1 cho phép sử dụng linh hoạt chiều dày thành ống 1.2 mm hoặc 1.6 mm tùy theo đường kính và tính toán áp lực dòng chảy của nhà máy.
• So sánh với tiêu chuẩn ISO 2037 (Quốc tế)
  • Ống vi sinh chuẩn ISO và chuẩn BS Part 1 có sự tương thích cao về đường kính ngoài OD danh nghĩa
  • Tuy nhiên chuẩn BS 4825 sở hữu trọn vẹn bộ tiêu chuẩn phụ kiện đi kèm (Part 2 đến Part 5), tạo thuận lợi lớn trong việc chọn lựa vật tư đồng bộ.
• So sánh với tiêu chuẩn JIS G3447 (Nhật Bản)
  • Ống vi sinh chuẩn JIS của Nhật Bản thường ưu tiên thành ống dày từ 1.5 mm đến 2.0 mm để chịu áp lực cao
  • Trong khi ống vi sinh chuẩn BS cân bằng hoàn hảo giữa khả năng chịu áp và trọng lượng kết cấu nhẹ nhàng.

2.3 Phân loại theo quy trình chế tạo cơ khí

• Ống hàn inox vi sinh BS (Welded Tubing):
  • Gia công từ cuộn phôi thép cán nguội chất lượng cao, định hình và hàn dọc thân tự động bằng phương pháp TIG hoặc Plasma/Laser hiện đại.
  • Sau khi hàn, đường sinh mối hàn được là phẳng (bead rolled) và xử lý nhiệt ủ sáng (bright annealed) để khôi phục cấu trúc vi mô kim loại, chiếm hơn 90% sản lượng tiêu thụ thực tế.
• Ống đúc inox vi sinh BS (Seamless Tubing)
  • Chế tạo từ phôi thép tròn đặc qua quá trình đùn ép và kéo nguội không tồn tại đường sinh hàn
  • Sản phẩm có khả năng chịu áp suất phá hủy cực cao, chuyên dùng cho các nhánh truyền dẫn hơi tiệt trùng SIP áp lực cao hoặc trạm bơm cao áp.

3. Năm kích thước ống vi sinh chuẩn BS 4825 Part 1 thường dùng

Hệ thống kích thước ống vi sinh BS được quy định chi tiết tại tiêu chuẩn BS 4825 Part 1, bao gồm dải đường kính danh nghĩa từ 1/2″ đến 4″, tương ứng đường kính ngoài thực tế từ 12.7 mm đến 101.6 mm. Dưới đây là bảng tra cứu kích thước ống vi sinh chuẩn BS đầy đủ nhất giúp kỹ sư thiết kế đường ống nhanh chóng:

Trong thực tế vận hành tại các nhà máy, có 5 kích cỡ ống vi sinh chuẩn BS giữ vai trò huyết mạch:

• Kích thước 1.0″ (OD 25.4 mm)
  • Đóng vai trò là tuyến phân nhánh chuyên dùng cho các đầu vòi chiết rót tốc độ cao
  • Ống châm hương liệu và đường gom mẫu kiểm nghiệm vi sinh phòng lab.
• Kích thước 1.5″ (OD 38.1 mm)
  • Kích cỡ thông dụng nhất trong việc đấu nối bồn chứa nhỏ
  • Đường hồi lưu chu trình CIP và cụm van điều khiển môi chất sữa nguyên liệu.
• Kích thước 2.0″ (OD 50.8 mm)
  • Trục truyền dẫn xương sống trong các nhà máy bia, vận chuyển hèm bia, dịch lên men
  • Nước giải khát có gas với lưu lượng dòng chảy mạnh mẽ.
• Kích thước 2.5″ (OD 63.5 mm)
  • Thiết kế lý tưởng cho các lưu chất có độ nhớt trung bình như sốt cà chua sữa đặc có đường
  • Đường ống dẫn ung dịch men vi sinh đậm đặc.
• Kích thước 3.0″ và 4.0″ (OD 76.2 mm và 101.6 mm)
  • Tuyến ống gom chính nối trực tiếp từ silo dự trữ nguyên liệu đầu vào, tháp lên men khổng lồ
  • Ống trạm cấp CIP tổng của toàn nhà máy.

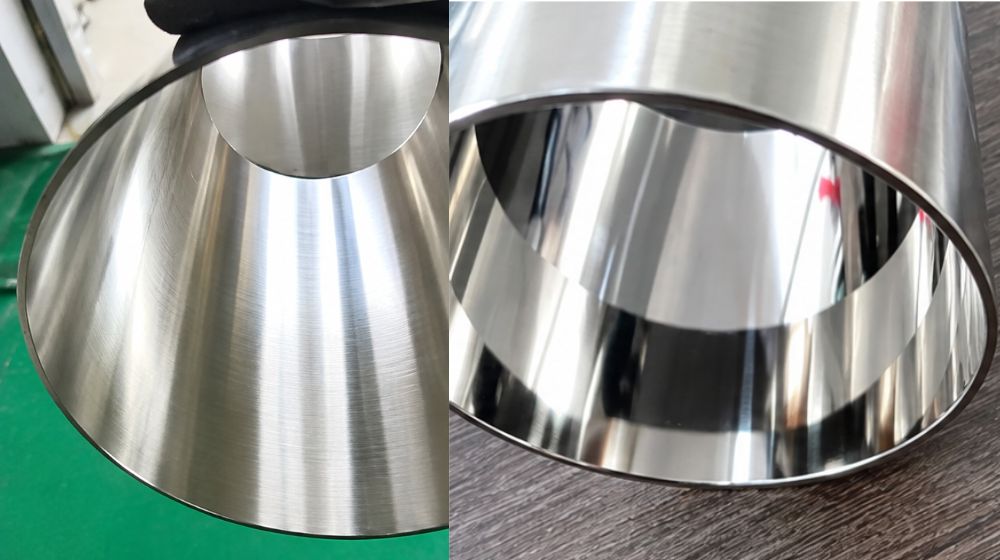

4. Tiêu chuẩn độ bóng bề mặt ống vi sinh BS (Ra)

Chỉ số độ nhám bề mặt Ra (Roughness Average) là thông số kỹ thuật sống còn phản ánh độ nhẵn bóng tế vi của ống vi sinh chuẩn BS. Nếu bề mặt có độ nhám cao, các khe nứt tế vi sẽ tạo điều kiện cho vi khuẩn tụ tập hình thành màng sinh học (Biofilm) gây hư hỏng cả mẻ sản phẩm.

Quy chuẩn hoàn thiện bề mặt ống inox vi sinh BS được kiểm soát nghiêm ngặt theo các cấp độ:

• Độ nhám mặt trong (Internal Surface – ID)
  • Tiếp xúc trực tiếp với thực phẩm và lưu chất vi sinh, yêu cầu khống chế nghiêm ngặt Ra ≤ 0.8 μm (tương đương 32 μin).
  • Đối với các dây chuyền tinh khiết cao, bề mặt lòng ống được xử lý đạt Ra ≤ 0.4 μm (16 μin), triệt tiêu hoàn toàn điểm gờ lưu cặn bám.
• Độ nhám mặt ngoài (External Surface – OD)
  • Được xử lý hoàn thiện dạng xước mịn Satin mờ hoặc đánh bóng gương với Ra ≤ 1.0 μm
  • Tạo vẻ đẹp công nghiệp hiện đại và giúp công nhân lau chùi sát khuẩn phòng sạch thuận tiện.
• Công nghệ xử lý bề mặt chuyên sâu
  • Đánh bóng cơ học (Mechanical Polishing – MP): Dùng các đầu mài tinh và sáp bóng chuyên dụng để loại bỏ các gờ nhấp nhô cơ học trên bề mặt kim loại.
  • Đánh bóng điện hóa (Electropolishing – EP): Nhúng ống vào bể dung dịch điện phân kết hợp dòng điện một chiều để hòa tan có chọn lọc các đỉnh nhấp nhô vi mô. Phương pháp này tạo nên bề mặt siêu phẳng trơn láng, đồng thời làm giàu hàm lượng Oxit Crom (Cr2O3) giúp khả năng kháng ăn mòn hóa chất tăng gấp nhiều lần.

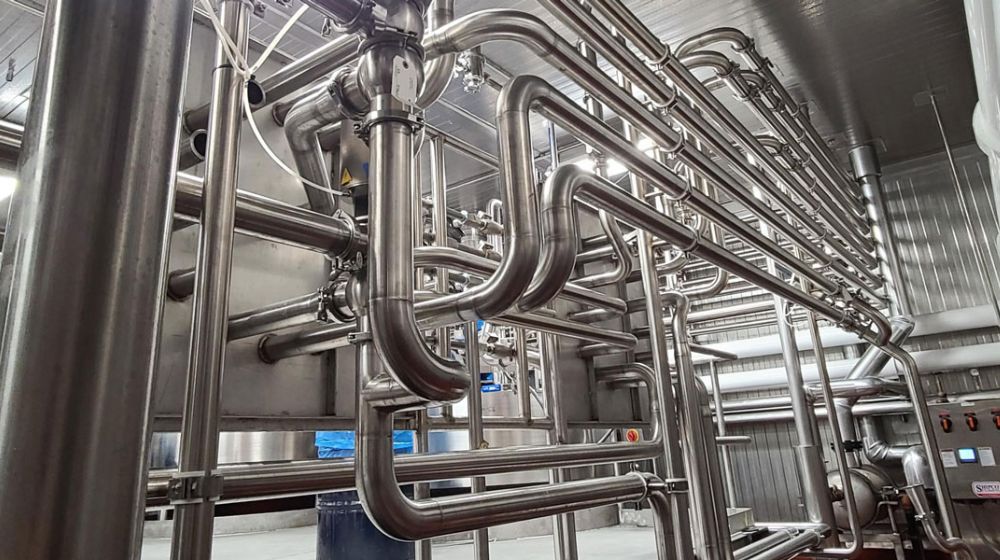

5. Ứng dụng thực tế của ống vi sinh chuẩn BS

Với độ bền cơ học cao, kích thước chuẩn xác và khả năng tương thích tuyệt vời cùng các khớp nối RJT/IDF, ống vi sinh BS được ứng dụng sâu rộng trong nhiều tổ hợp công nghiệp chế biến

• Nhà máy sản xuất bia và đồ uống lên men truyền thống
  • Là tiêu chuẩn không thể thay thế trong các nhà máy bia châu Âu
  • Trong các xưởng sản xuất bia thủ công
  • Trong các nhà máy chưng cất rượu mạnh
• Ngành chế biến sữa và các sản phẩm từ sữa
  • Vận chuyển sữa tươi nguyên liệu, sữa bột hoàn nguyên, bơ lỏng và phô mai nóng chảy
  • Ống vi sinh BS đáp ứng chu trình rửa tẩy tự động CIP bằng kiềm và axit không lo ăn mòn.
• Dây chuyền sản xuất nước giải khát và siro
  • Ứng dụng trong các khâu phối trộn đường lỏng
  • Ống dẫn nước ép hoa quả cô đặc
  • Ống dẫn nước khoáng tinh khiết đóng chai và nước ngọt có gas.
• Nhà máy dược phẩm và công nghệ sinh học
  • Sử dụng mác thép SUS316L cho các cụm xử lý nước tinh khiết PW
  • Ống dẫn dẫn dung dịch thuốc uống dạng siro, dịch chiết thảo dược và nuôi cấy vi sinh.
• Các dự án FDI từ Anh Quốc và Khối Thịnh Vượng Chung
  • Thay thế và nâng cấp vật tư định kỳ cho các nhà máy tại Việt Nam có dây chuyền thiết bị nhập khẩu nguyên chiếc từ UK, Úc, New Zealand và Singapore.

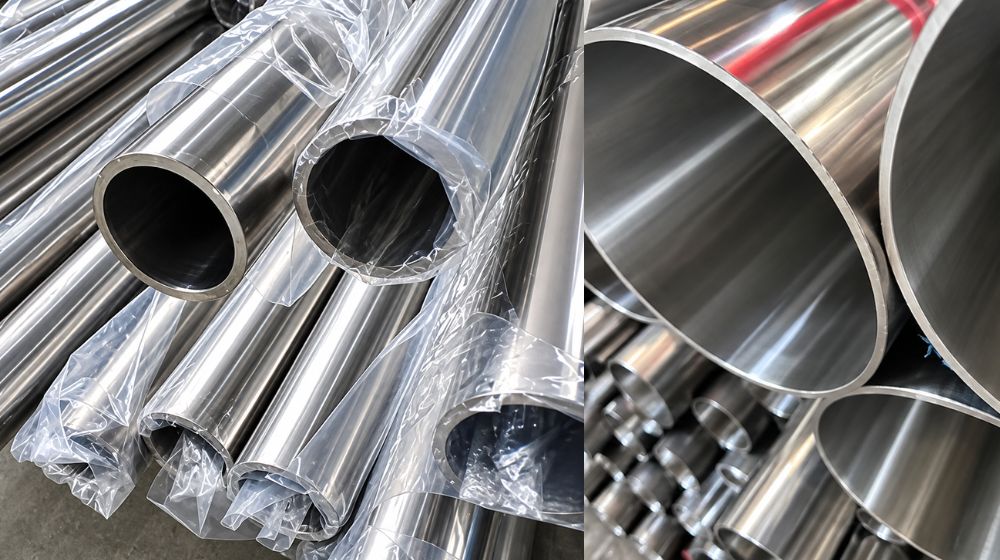

6. Mua ống inox vi sinh BS ở đâu uy tín, giá tốt nhất

Khi triển khai mua sắm vật tư cho các dự án công nghiệp, việc tìm kiếm nhà cung cấp có sẵn nguồn hàng ống vi sinh chuẩn BS với đầy đủ chứng nhận chất lượng là yếu tố quyết định tiến độ công trình. Tổng kho Vimi tự hào là đơn vị uy tín hàng đầu thị trường với những thế mạnh vượt trội

• Nguồn hàng nhập khẩu trực tiếp chính hãng
• Hợp tác phân phối trực tiếp từ các thương hiệu vi sinh quốc tế uy tín (Minox, CSE, GHWA, Yuanan…)
• Cam kết sản phẩm đạt chuẩn BS 4825 nguyên bản với mức giá xuất kho cạnh tranh nhất.
• Hệ thống kho hàng quy mô lớn tại 2 miền
  • Sở hữu hai tổng kho trung tâm tại Hà Nội và TP. Hồ Chí Minh với sức chứa lớn
  • Luôn sẵn kho đầy đủ các dải kích thước từ 1/2″ đến 4″ bằng cả hai mác thép inox 304 và 316L.
• Hồ sơ chất lượng CO-CQ minh bạch
  • Bộ chứng chỉ nguồn gốc xuất xứ (CO)
  • Chứng chỉ chất lượng nhà máy (CQ)
• Cung cấp trọn bộ phụ kiện vi sinh chuẩn BS đồng bộ
  • Co hàn, tê hàn BS Part 2
  • Khớp kẹp clamp BS Part 3
  • Rắc co IDF BS Part 4
  • Khớp nối RJT BS Part 5
• Hỗ trợ kỹ thuật chuyên nghiệp và giao hàng toàn quốc:
  • Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bóc tách bản vẽ cơ điện vi sinh, tư vấn giải pháp tối ưu chi phí
  • Hỗ trợ cắt ống theo yêu cầu và điều phối vận chuyển hỏa tốc tận chân công trình.

7. Bốn điều cần nhớ về ống vi sinh BS

• Tiêu chuẩn: BS 4825 Part 1
• Vật liệu: Inox vi sinh SUS304, SUS304L, SUS316, SUS316L
• Kích cỡ: 1/2″ – 4″ (OD 12.7 mm – 101.6 mm)
• Độ bóng bề mặt: ID Ra ≤ 0.8 μm (MP) / Ra ≤ 0.4 μm (EP), OD Ra ≤ 1.0 μm
